Водосточная труба с подвижными секциями

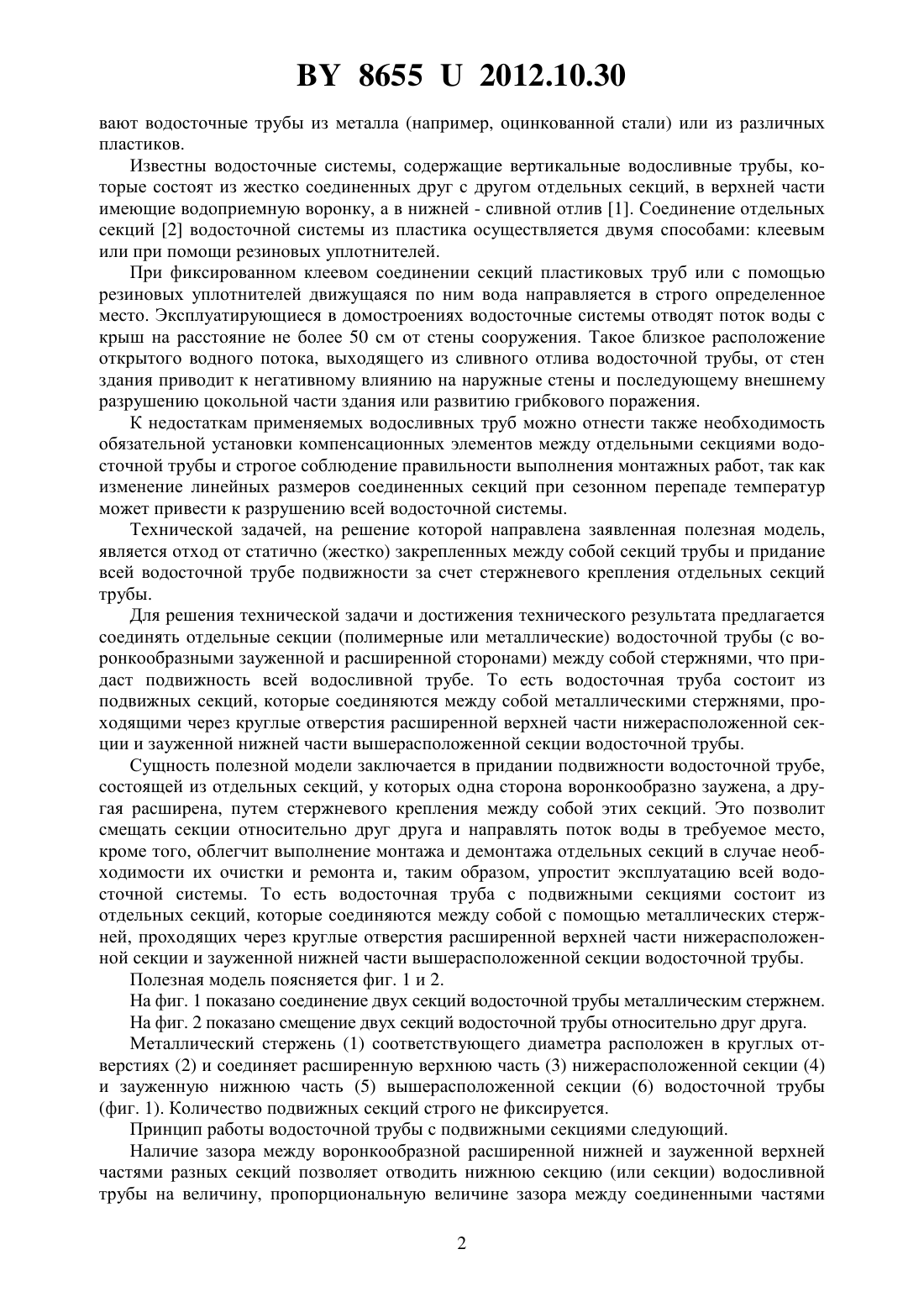

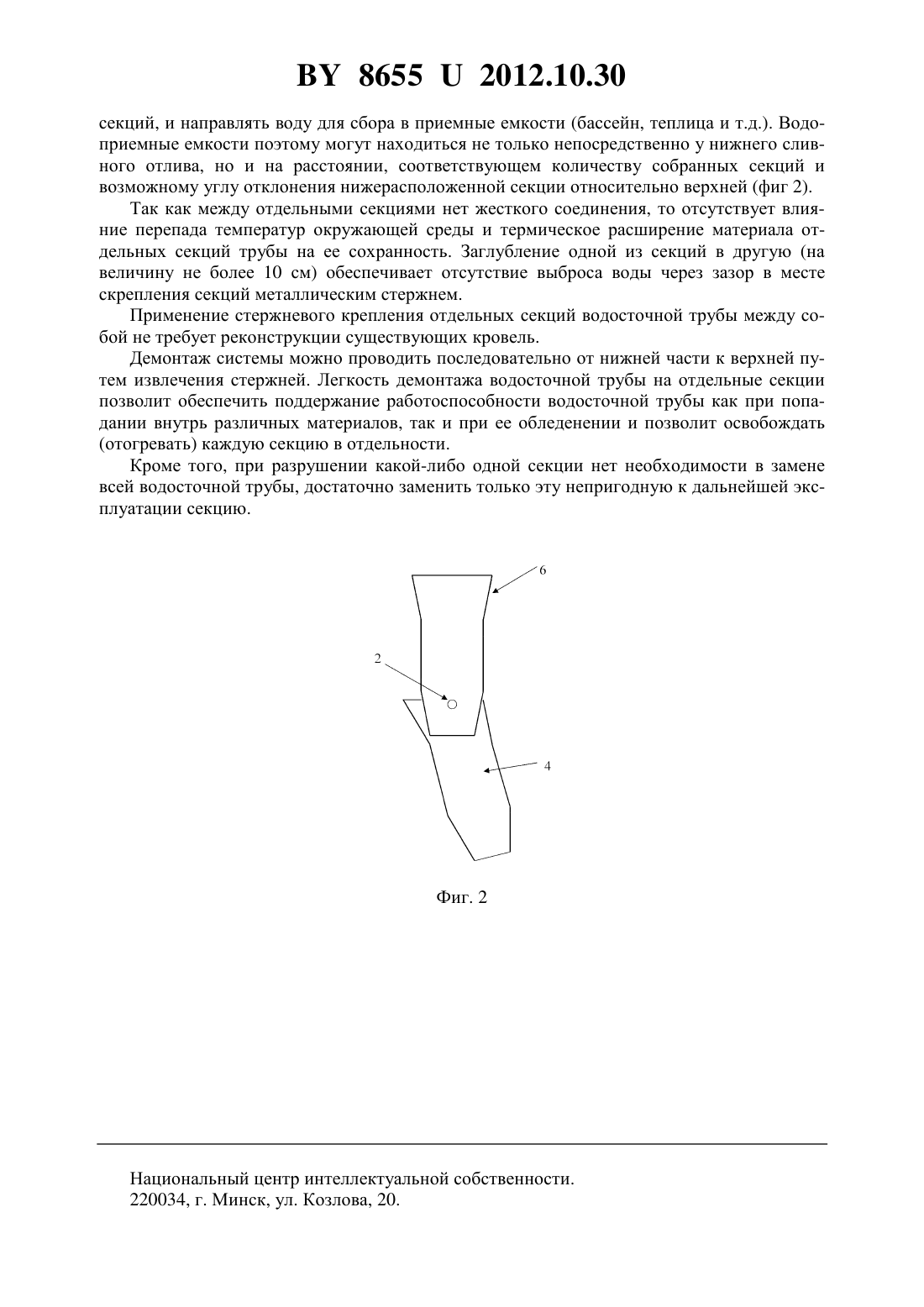

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Никонович Виктор Вячеславович Горовых Ольга Геннадьевна(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) Водосточная труба с подвижными секциями, состоящая из отдельных секций, отличающаяся тем, что крепление секций между собой производится металлическим стержнем, проходящим через круглые отверстия расширенной верхней части нижерасположенной секции и зауженной нижней части вышерасположенной секции водосточной трубы. Фиг. 1 Полезная модель относится к строительству, к инженерному оборудованию зданий, в частности к водостокам малоэтажных зданий. Водосточные трубы выполняют функцию защиты стен здания от разрушительных действий талой и дождевой воды и направляют ее в одно определенное место. Изготавли 86552012.10.30 вают водосточные трубы из металла (например, оцинкованной стали) или из различных пластиков. Известны водосточные системы, содержащие вертикальные водосливные трубы, которые состоят из жестко соединенных друг с другом отдельных секций, в верхней части имеющие водоприемную воронку, а в нижней - сливной отлив 1. Соединение отдельных секций 2 водосточной системы из пластика осуществляется двумя способами клеевым или при помощи резиновых уплотнителей. При фиксированном клеевом соединении секций пластиковых труб или с помощью резиновых уплотнителей движущаяся по ним вода направляется в строго определенное место. Эксплуатирующиеся в домостроениях водосточные системы отводят поток воды с крыш на расстояние не более 50 см от стены сооружения. Такое близкое расположение открытого водного потока, выходящего из сливного отлива водосточной трубы, от стен здания приводит к негативному влиянию на наружные стены и последующему внешнему разрушению цокольной части здания или развитию грибкового поражения. К недостаткам применяемых водосливных труб можно отнести также необходимость обязательной установки компенсационных элементов между отдельными секциями водосточной трубы и строгое соблюдение правильности выполнения монтажных работ, так как изменение линейных размеров соединенных секций при сезонном перепаде температур может привести к разрушению всей водосточной системы. Технической задачей, на решение которой направлена заявленная полезная модель,является отход от статично (жестко) закрепленных между собой секций трубы и придание всей водосточной трубе подвижности за счет стержневого крепления отдельных секций трубы. Для решения технической задачи и достижения технического результата предлагается соединять отдельные секции (полимерные или металлические) водосточной трубы (с воронкообразными зауженной и расширенной сторонами) между собой стержнями, что придаст подвижность всей водосливной трубе. То есть водосточная труба состоит из подвижных секций, которые соединяются между собой металлическими стержнями, проходящими через круглые отверстия расширенной верхней части нижерасположенной секции и зауженной нижней части вышерасположенной секции водосточной трубы. Сущность полезной модели заключается в придании подвижности водосточной трубе,состоящей из отдельных секций, у которых одна сторона воронкообразно заужена, а другая расширена, путем стержневого крепления между собой этих секций. Это позволит смещать секции относительно друг друга и направлять поток воды в требуемое место,кроме того, облегчит выполнение монтажа и демонтажа отдельных секций в случае необходимости их очистки и ремонта и, таким образом, упростит эксплуатацию всей водосточной системы. То есть водосточная труба с подвижными секциями состоит из отдельных секций, которые соединяются между собой с помощью металлических стержней, проходящих через круглые отверстия расширенной верхней части нижерасположенной секции и зауженной нижней части вышерасположенной секции водосточной трубы. Полезная модель поясняется фиг. 1 и 2. На фиг. 1 показано соединение двух секций водосточной трубы металлическим стержнем. На фиг. 2 показано смещение двух секций водосточной трубы относительно друг друга. Металлический стержень (1) соответствующего диаметра расположен в круглых отверстиях (2) и соединяет расширенную верхнюю часть (3) нижерасположенной секции (4) и зауженную нижнюю часть (5) вышерасположенной секции (6) водосточной трубы(фиг. 1). Количество подвижных секций строго не фиксируется. Принцип работы водосточной трубы с подвижными секциями следующий. Наличие зазора между воронкообразной расширенной нижней и зауженной верхней частями разных секций позволяет отводить нижнюю секцию (или секции) водосливной трубы на величину, пропорциональную величине зазора между соединенными частями 2 86552012.10.30 секций, и направлять воду для сбора в приемные емкости (бассейн, теплица и т.д.). Водоприемные емкости поэтому могут находиться не только непосредственно у нижнего сливного отлива, но и на расстоянии, соответствующем количеству собранных секций и возможному углу отклонения нижерасположенной секции относительно верхней (фиг 2). Так как между отдельными секциями нет жесткого соединения, то отсутствует влияние перепада температур окружающей среды и термическое расширение материала отдельных секций трубы на ее сохранность. Заглубление одной из секций в другую (на величину не более 10 см) обеспечивает отсутствие выброса воды через зазор в месте скрепления секций металлическим стержнем. Применение стержневого крепления отдельных секций водосточной трубы между собой не требует реконструкции существующих кровель. Демонтаж системы можно проводить последовательно от нижней части к верхней путем извлечения стержней. Легкость демонтажа водосточной трубы на отдельные секции позволит обеспечить поддержание работоспособности водосточной трубы как при попадании внутрь различных материалов, так и при ее обледенении и позволит освобождать(отогревать) каждую секцию в отдельности. Кроме того, при разрушении какой-либо одной секции нет необходимости в замене всей водосточной трубы, достаточно заменить только эту непригодную к дальнейшей эксплуатации секцию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
