Универсальное измерительное устройство для проведения пожарно-технических экспертиз

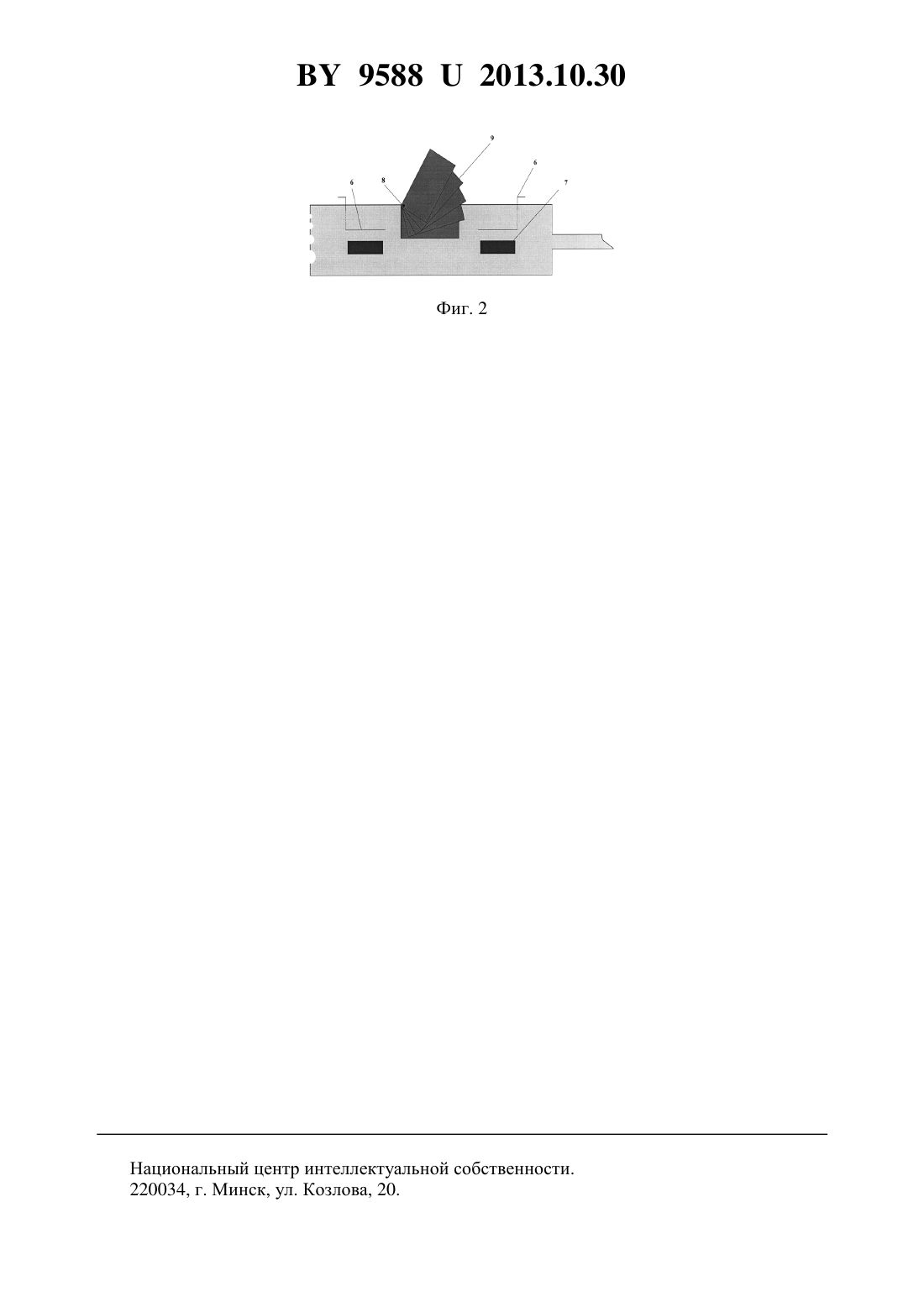

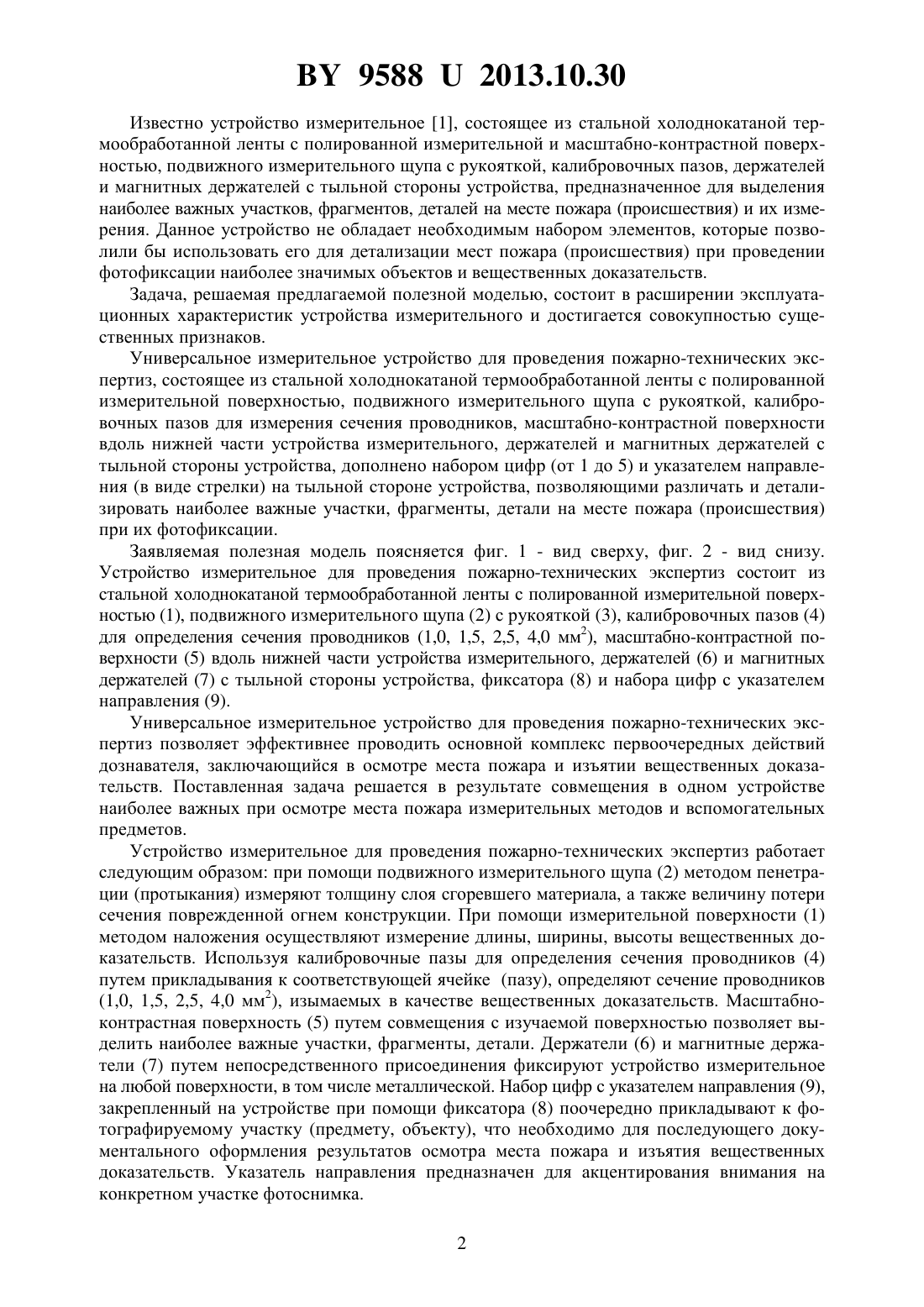

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УНИВЕРСАЛЬНОЕ ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ПОЖАРНО-ТЕХНИЧЕСКИХ ЭКСПЕРТИЗ(71) Заявитель Учреждение Минское городское управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Палубец Сергей Михайлович Кукшинов Михаил Сергеевич Балобан Александр Павлович Волошин Роман Игоревич(73) Патентообладатель Учреждение Минское городское управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Универсальное измерительное устройство, состоящее из стальной холоднокатаной термообработанной ленты с полированной измерительной поверхностью, подвижного измерительного щупа с рукояткой, калибровочных пазов для измерения сечения проводников,масштабно-контрастной поверхности вдоль нижней части устройства измерительного,держателей и магнитных держателей с тыльной стороны устройства, отличающееся тем,что оснащено набором цифр от 1 до 5 и указателем направления в виде стрелки на тыльной стороне устройства.(56) 1. Патентна полезную модель 8981, 2012. Фиг. 1 Полезная модель относится к числу криминалистической техники органов дознания,которая используется для проведения осмотра, измерения и фотофиксации объектов и вещественных доказательств на месте пожара (происшествия). 95882013.10.30 Известно устройство измерительное 1, состоящее из стальной холоднокатаной термообработанной ленты с полированной измерительной и масштабно-контрастной поверхностью, подвижного измерительного щупа с рукояткой, калибровочных пазов, держателей и магнитных держателей с тыльной стороны устройства, предназначенное для выделения наиболее важных участков, фрагментов, деталей на месте пожара (происшествия) и их измерения. Данное устройство не обладает необходимым набором элементов, которые позволили бы использовать его для детализации мест пожара (происшествия) при проведении фотофиксации наиболее значимых объектов и вещественных доказательств. Задача, решаемая предлагаемой полезной моделью, состоит в расширении эксплуатационных характеристик устройства измерительного и достигается совокупностью существенных признаков. Универсальное измерительное устройство для проведения пожарно-технических экспертиз, состоящее из стальной холоднокатаной термообработанной ленты с полированной измерительной поверхностью, подвижного измерительного щупа с рукояткой, калибровочных пазов для измерения сечения проводников, масштабно-контрастной поверхности вдоль нижней части устройства измерительного, держателей и магнитных держателей с тыльной стороны устройства, дополнено набором цифр (от 1 до 5) и указателем направления (в виде стрелки) на тыльной стороне устройства, позволяющими различать и детализировать наиболее важные участки, фрагменты, детали на месте пожара (происшествия) при их фотофиксации. Заявляемая полезная модель поясняется фиг. 1 - вид сверху, фиг. 2 - вид снизу. Устройство измерительное для проведения пожарно-технических экспертиз состоит из стальной холоднокатаной термообработанной ленты с полированной измерительной поверхностью (1), подвижного измерительного щупа (2) с рукояткой (3), калибровочных пазов (4) для определения сечения проводников (1,0, 1,5, 2,5, 4,0 мм 2), масштабно-контрастной поверхности (5) вдоль нижней части устройства измерительного, держателей (6) и магнитных держателей (7) с тыльной стороны устройства, фиксатора (8) и набора цифр с указателем направления (9). Универсальное измерительное устройство для проведения пожарно-технических экспертиз позволяет эффективнее проводить основной комплекс первоочередных действий дознавателя, заключающийся в осмотре места пожара и изъятии вещественных доказательств. Поставленная задача решается в результате совмещения в одном устройстве наиболее важных при осмотре места пожара измерительных методов и вспомогательных предметов. Устройство измерительное для проведения пожарно-технических экспертиз работает следующим образом при помощи подвижного измерительного щупа (2) методом пенетрации (протыкания) измеряют толщину слоя сгоревшего материала, а также величину потери сечения поврежденной огнем конструкции. При помощи измерительной поверхности (1) методом наложения осуществляют измерение длины, ширины, высоты вещественных доказательств. Используя калибровочные пазы для определения сечения проводников (4) путем прикладывания к соответствующей ячейке (пазу), определяют сечение проводников(1,0, 1,5, 2,5, 4,0 мм 2), изымаемых в качестве вещественных доказательств. Масштабноконтрастная поверхность (5) путем совмещения с изучаемой поверхностью позволяет выделить наиболее важные участки, фрагменты, детали. Держатели (6) и магнитные держатели (7) путем непосредственного присоединения фиксируют устройство измерительное на любой поверхности, в том числе металлической. Набор цифр с указателем направления (9),закрепленный на устройстве при помощи фиксатора (8) поочередно прикладывают к фотографируемому участку (предмету, объекту), что необходимо для последующего документального оформления результатов осмотра места пожара и изъятия вещественных доказательств. Указатель направления предназначен для акцентирования внимания на конкретном участке фотоснимка. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
