Устройство измерительное для проведения пожарно-технических экспертиз

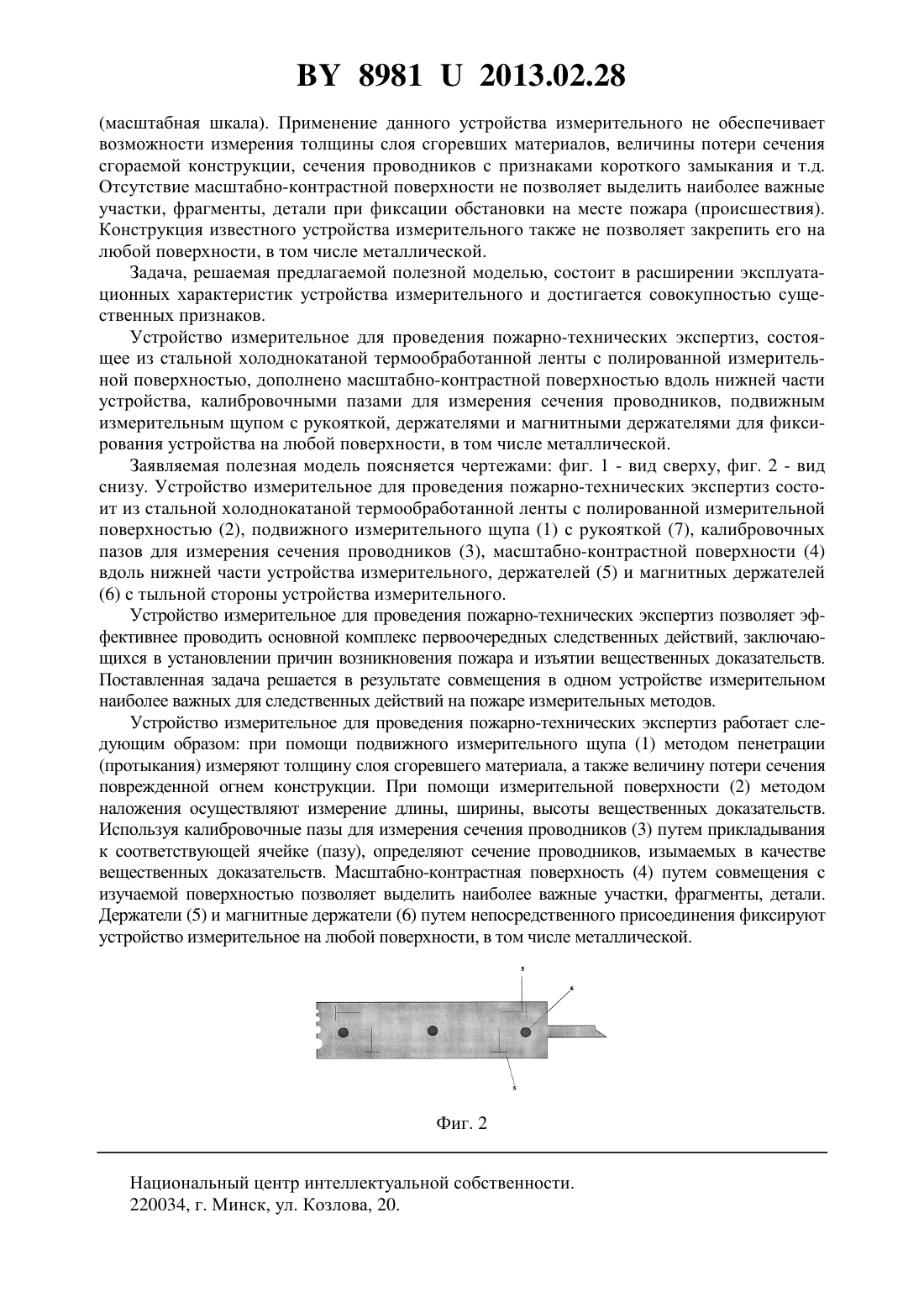

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ИЗМЕРИТЕЛЬНОЕ ДЛЯ ПРОВЕДЕНИЯ ПОЖАРНОТЕХНИЧЕСКИХ ЭКСПЕРТИЗ(71) Заявитель Учреждение Минское городское управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Балобан Александр Павлович Волошин Роман Игоревич Палубец Сергей Михайлович(73) Патентообладатель Учреждение Минское городское управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство измерительное, состоящее из стальной холоднокатаной термообработанной ленты с полированной измерительной поверхностью, отличающееся тем, что оснащено масштабно-контрастной поверхностью вдоль нижней части устройства,калибровочными пазами для измерения сечения проводников, подвижным измерительным щупом с рукояткой, держателями и магнитными держателями для фиксирования измерительного устройства на любой поверхности, в том числе металлической. Фиг. 1 Полезная модель относится к числу криминалистической техники органов дознания,которая используется для проведения осмотра и фиксации вещественных доказательств на месте пожара (происшествия). Известно устройство измерительное 1, состоящее из стальной холоднокатаной термообработанной ленты с полированной измерительной поверхностью и предназначенное для определения линейных размеров различных заготовок и изделий. На одной из широких сторон этой ленты на расстоянии 1 мм друг от друга слева направо нанесены деления(масштабная шкала). Применение данного устройства измерительного не обеспечивает возможности измерения толщины слоя сгоревших материалов, величины потери сечения сгораемой конструкции, сечения проводников с признаками короткого замыкания и т.д. Отсутствие масштабно-контрастной поверхности не позволяет выделить наиболее важные участки, фрагменты, детали при фиксации обстановки на месте пожара (происшествия). Конструкция известного устройства измерительного также не позволяет закрепить его на любой поверхности, в том числе металлической. Задача, решаемая предлагаемой полезной моделью, состоит в расширении эксплуатационных характеристик устройства измерительного и достигается совокупностью существенных признаков. Устройство измерительное для проведения пожарно-технических экспертиз, состоящее из стальной холоднокатаной термообработанной ленты с полированной измерительной поверхностью, дополнено масштабно-контрастной поверхностью вдоль нижней части устройства, калибровочными пазами для измерения сечения проводников, подвижным измерительным щупом с рукояткой, держателями и магнитными держателями для фиксирования устройства на любой поверхности, в том числе металлической. Заявляемая полезная модель поясняется чертежами фиг. 1 - вид сверху, фиг. 2 - вид снизу. Устройство измерительное для проведения пожарно-технических экспертиз состоит из стальной холоднокатаной термообработанной ленты с полированной измерительной поверхностью (2), подвижного измерительного щупа (1) с рукояткой (7), калибровочных пазов для измерения сечения проводников (3), масштабно-контрастной поверхности (4) вдоль нижней части устройства измерительного, держателей (5) и магнитных держателей(6) с тыльной стороны устройства измерительного. Устройство измерительное для проведения пожарно-технических экспертиз позволяет эффективнее проводить основной комплекс первоочередных следственных действий, заключающихся в установлении причин возникновения пожара и изъятии вещественных доказательств. Поставленная задача решается в результате совмещения в одном устройстве измерительном наиболее важных для следственных действий на пожаре измерительных методов. Устройство измерительное для проведения пожарно-технических экспертиз работает следующим образом при помощи подвижного измерительного щупа (1) методом пенетрации(протыкания) измеряют толщину слоя сгоревшего материала, а также величину потери сечения поврежденной огнем конструкции. При помощи измерительной поверхности (2) методом наложения осуществляют измерение длины, ширины, высоты вещественных доказательств. Используя калибровочные пазы для измерения сечения проводников (3) путем прикладывания к соответствующей ячейке (пазу), определяют сечение проводников, изымаемых в качестве вещественных доказательств. Масштабно-контрастная поверхность (4) путем совмещения с изучаемой поверхностью позволяет выделить наиболее важные участки, фрагменты, детали. Держатели (5) и магнитные держатели (6) путем непосредственного присоединения фиксируют устройство измерительное на любой поверхности, в том числе металлической. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
