Щетка-скребок

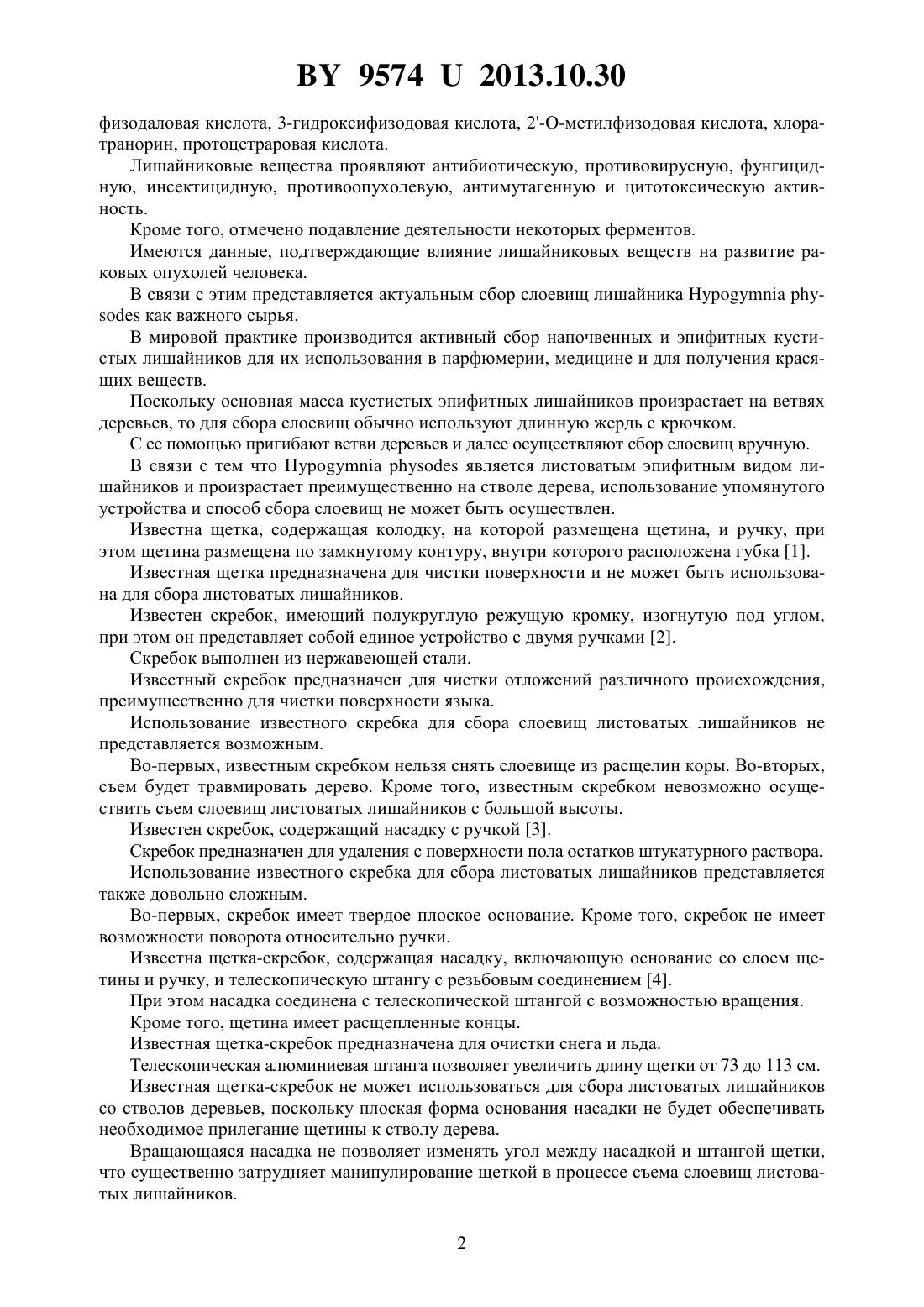

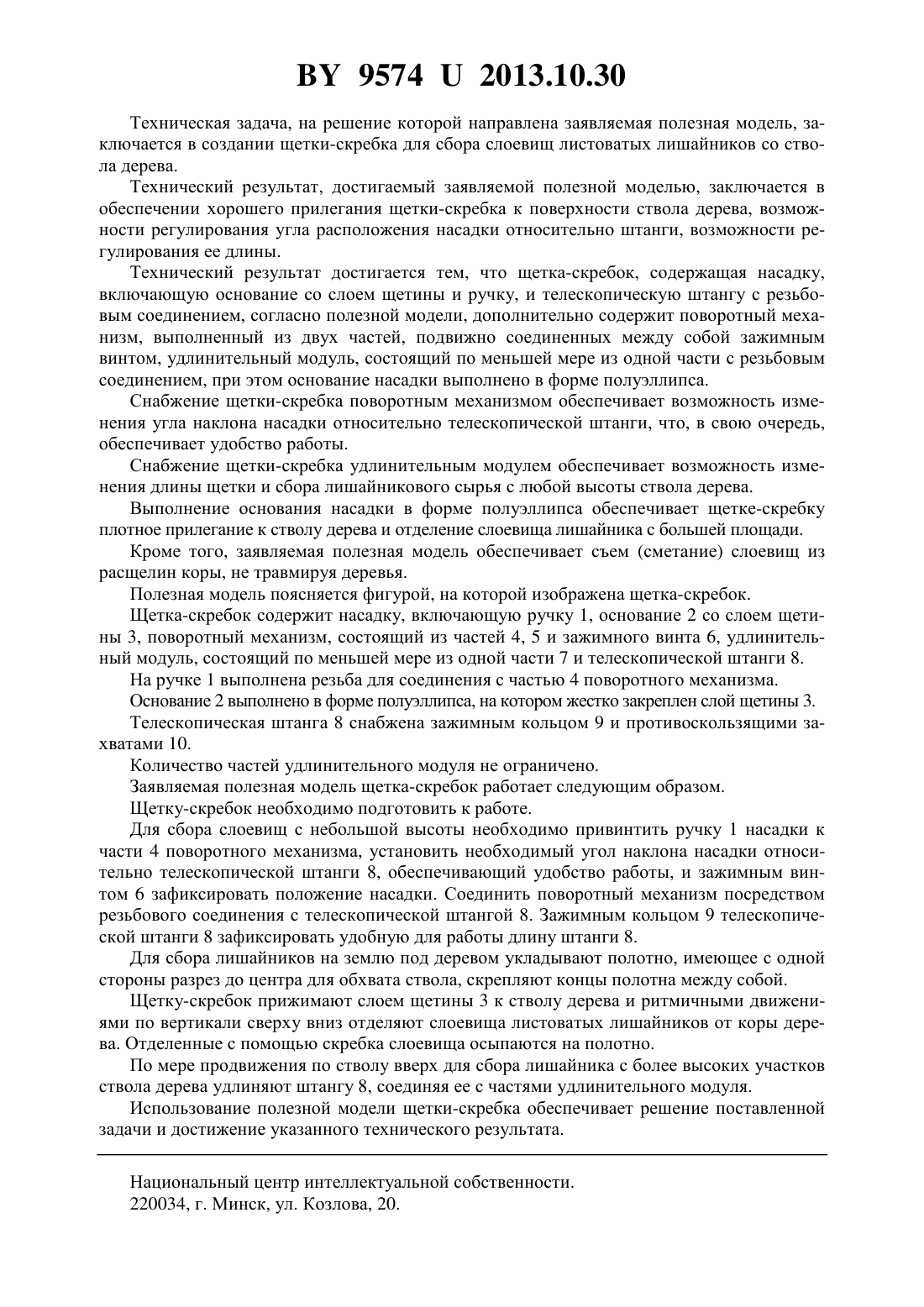

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гомельский государственный университет имени Франциска Скорины(72) Авторы Храмченкова Ольга Михайловна Цуриков Андрей Геннадьевич(73) Патентообладатель Учреждение образования Гомельский государственный университет имени Франциска Скорины(57) Щетка-скребок, содержащая насадку, включающую основание со слоем щетины и ручку, и телескопическую штангу с резьбовым соединением, отличающаяся тем, что дополнительно содержит поворотный механизм, выполненный из двух частей, подвижно соединенных между собой зажимным винтом, удлинительный модуль, состоящий по меньшей мере из одной части с резьбовым соединением, при этом основание насадки выполнено в форме полуэллипса.(56) 1. Патент РФ на полезную модель 46153, МПК 46 9/00, 2005. 2. Патент РФ на полезную модель 3606, МПК 61 8/00, 2007. 3. Интернет-сайт ///////. Скребок штукатурный. 4. Интернет-сайт //.100.//.15377089. Щетка со скребком телескопическая (прототип). Полезная модель относится к ручному инструменту, применяемому для чистки цилиндрических и конических поверхностей, преимущественно для съема слоевищ эпифитных лишайников (лишайникового сырья) с древесных насаждений, и может быть использована лесхозами. В Республике Беларусь на деревьях, составляющих более 80 лесных насаждений(сосна, береза, ель), доминирует один вид листоватых лишайников (.) . В талломахсодержатся атранорин, физодовая кислота,95742013.10.30 физодаловая кислота, 3-гидроксифизодовая кислота, 2 метилфизодовая кислота, хлоратранорин, протоцетраровая кислота. Лишайниковые вещества проявляют антибиотическую, противовирусную, фунгицидную, инсектицидную, противоопухолевую, антимутагенную и цитотоксическую активность. Кроме того, отмечено подавление деятельности некоторых ферментов. Имеются данные, подтверждающие влияние лишайниковых веществ на развитие раковых опухолей человека. В связи с этим представляется актуальным сбор слоевищ лишайникакак важного сырья. В мировой практике производится активный сбор напочвенных и эпифитных кустистых лишайников для их использования в парфюмерии, медицине и для получения красящих веществ. Поскольку основная масса кустистых эпифитных лишайников произрастает на ветвях деревьев, то для сбора слоевищ обычно используют длинную жердь с крючком. С ее помощью пригибают ветви деревьев и далее осуществляют сбор слоевищ вручную. В связи с тем чтоявляется листоватым эпифитным видом лишайников и произрастает преимущественно на стволе дерева, использование упомянутого устройства и способ сбора слоевищ не может быть осуществлен. Известна щетка, содержащая колодку, на которой размещена щетина, и ручку, при этом щетина размещена по замкнутому контуру, внутри которого расположена губка 1. Известная щетка предназначена для чистки поверхности и не может быть использована для сбора листоватых лишайников. Известен скребок, имеющий полукруглую режущую кромку, изогнутую под углом,при этом он представляет собой единое устройство с двумя ручками 2. Скребок выполнен из нержавеющей стали. Известный скребок предназначен для чистки отложений различного происхождения,преимущественно для чистки поверхности языка. Использование известного скребка для сбора слоевищ листоватых лишайников не представляется возможным. Во-первых, известным скребком нельзя снять слоевище из расщелин коры. Во-вторых,съем будет травмировать дерево. Кроме того, известным скребком невозможно осуществить съем слоевищ листоватых лишайников с большой высоты. Известен скребок, содержащий насадку с ручкой 3. Скребок предназначен для удаления с поверхности пола остатков штукатурного раствора. Использование известного скребка для сбора листоватых лишайников представляется также довольно сложным. Во-первых, скребок имеет твердое плоское основание. Кроме того, скребок не имеет возможности поворота относительно ручки. Известна щетка-скребок, содержащая насадку, включающую основание со слоем щетины и ручку, и телескопическую штангу с резьбовым соединением 4. При этом насадка соединена с телескопической штангой с возможностью вращения. Кроме того, щетина имеет расщепленные концы. Известная щетка-скребок предназначена для очистки снега и льда. Телескопическая алюминиевая штанга позволяет увеличить длину щетки от 73 до 113 см. Известная щетка-скребок не может использоваться для сбора листоватых лишайников со стволов деревьев, поскольку плоская форма основания насадки не будет обеспечивать необходимое прилегание щетины к стволу дерева. Вращающаяся насадка не позволяет изменять угол между насадкой и штангой щетки,что существенно затрудняет манипулирование щеткой в процессе съема слоевищ листоватых лишайников. 2 95742013.10.30 Техническая задача, на решение которой направлена заявляемая полезная модель, заключается в создании щетки-скребка для сбора слоевищ листоватых лишайников со ствола дерева. Технический результат, достигаемый заявляемой полезной моделью, заключается в обеспечении хорошего прилегания щетки-скребка к поверхности ствола дерева, возможности регулирования угла расположения насадки относительно штанги, возможности регулирования ее длины. Технический результат достигается тем, что щетка-скребок, содержащая насадку,включающую основание со слоем щетины и ручку, и телескопическую штангу с резьбовым соединением, согласно полезной модели, дополнительно содержит поворотный механизм, выполненный из двух частей, подвижно соединенных между собой зажимным винтом, удлинительный модуль, состоящий по меньшей мере из одной части с резьбовым соединением, при этом основание насадки выполнено в форме полуэллипса. Снабжение щетки-скребка поворотным механизмом обеспечивает возможность изменения угла наклона насадки относительно телескопической штанги, что, в свою очередь,обеспечивает удобство работы. Снабжение щетки-скребка удлинительным модулем обеспечивает возможность изменения длины щетки и сбора лишайникового сырья с любой высоты ствола дерева. Выполнение основания насадки в форме полуэллипса обеспечивает щетке-скребку плотное прилегание к стволу дерева и отделение слоевища лишайника с большей площади. Кроме того, заявляемая полезная модель обеспечивает съем (сметание) слоевищ из расщелин коры, не травмируя деревья. Полезная модель поясняется фигурой, на которой изображена щетка-скребок. Щетка-скребок содержит насадку, включающую ручку 1, основание 2 со слоем щетины 3, поворотный механизм, состоящий из частей 4, 5 и зажимного винта 6, удлинительный модуль, состоящий по меньшей мере из одной части 7 и телескопической штанги 8. На ручке 1 выполнена резьба для соединения с частью 4 поворотного механизма. Основание 2 выполнено в форме полуэллипса, на котором жестко закреплен слой щетины 3. Телескопическая штанга 8 снабжена зажимным кольцом 9 и противоскользящими захватами 10. Количество частей удлинительного модуля не ограничено. Заявляемая полезная модель щетка-скребок работает следующим образом. Щетку-скребок необходимо подготовить к работе. Для сбора слоевищ с небольшой высоты необходимо привинтить ручку 1 насадки к части 4 поворотного механизма, установить необходимый угол наклона насадки относительно телескопической штанги 8, обеспечивающий удобство работы, и зажимным винтом 6 зафиксировать положение насадки. Соединить поворотный механизм посредством резьбового соединения с телескопической штангой 8. Зажимным кольцом 9 телескопической штанги 8 зафиксировать удобную для работы длину штанги 8. Для сбора лишайников на землю под деревом укладывают полотно, имеющее с одной стороны разрез до центра для обхвата ствола, скрепляют концы полотна между собой. Щетку-скребок прижимают слоем щетины 3 к стволу дерева и ритмичными движениями по вертикали сверху вниз отделяют слоевища листоватых лишайников от коры дерева. Отделенные с помощью скребка слоевища осыпаются на полотно. По мере продвижения по стволу вверх для сбора лишайника с более высоких участков ствола дерева удлиняют штангу 8, соединяя ее с частями удлинительного модуля. Использование полезной модели щетки-скребка обеспечивает решение поставленной задачи и достижение указанного технического результата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
