Зубная щетка

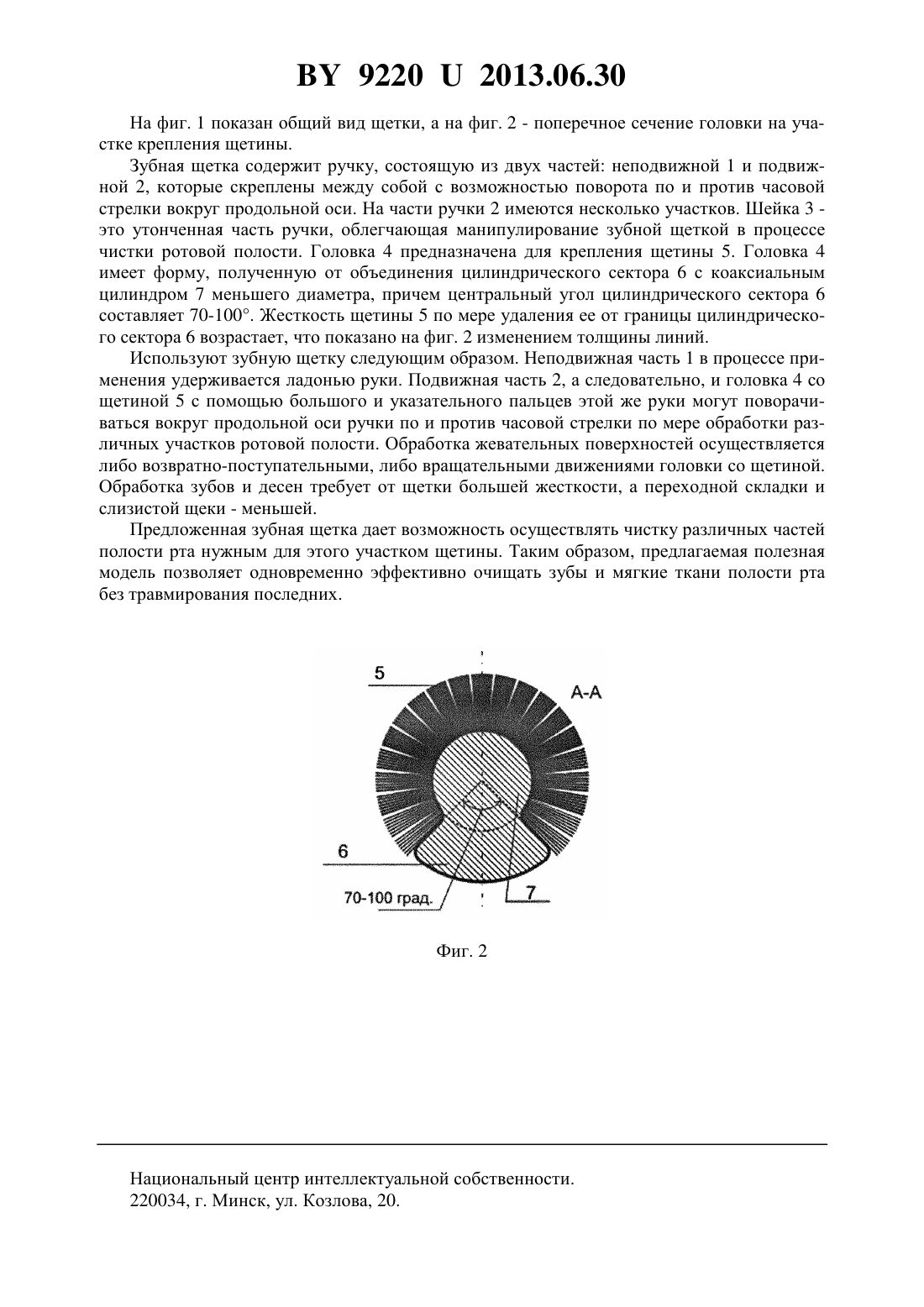

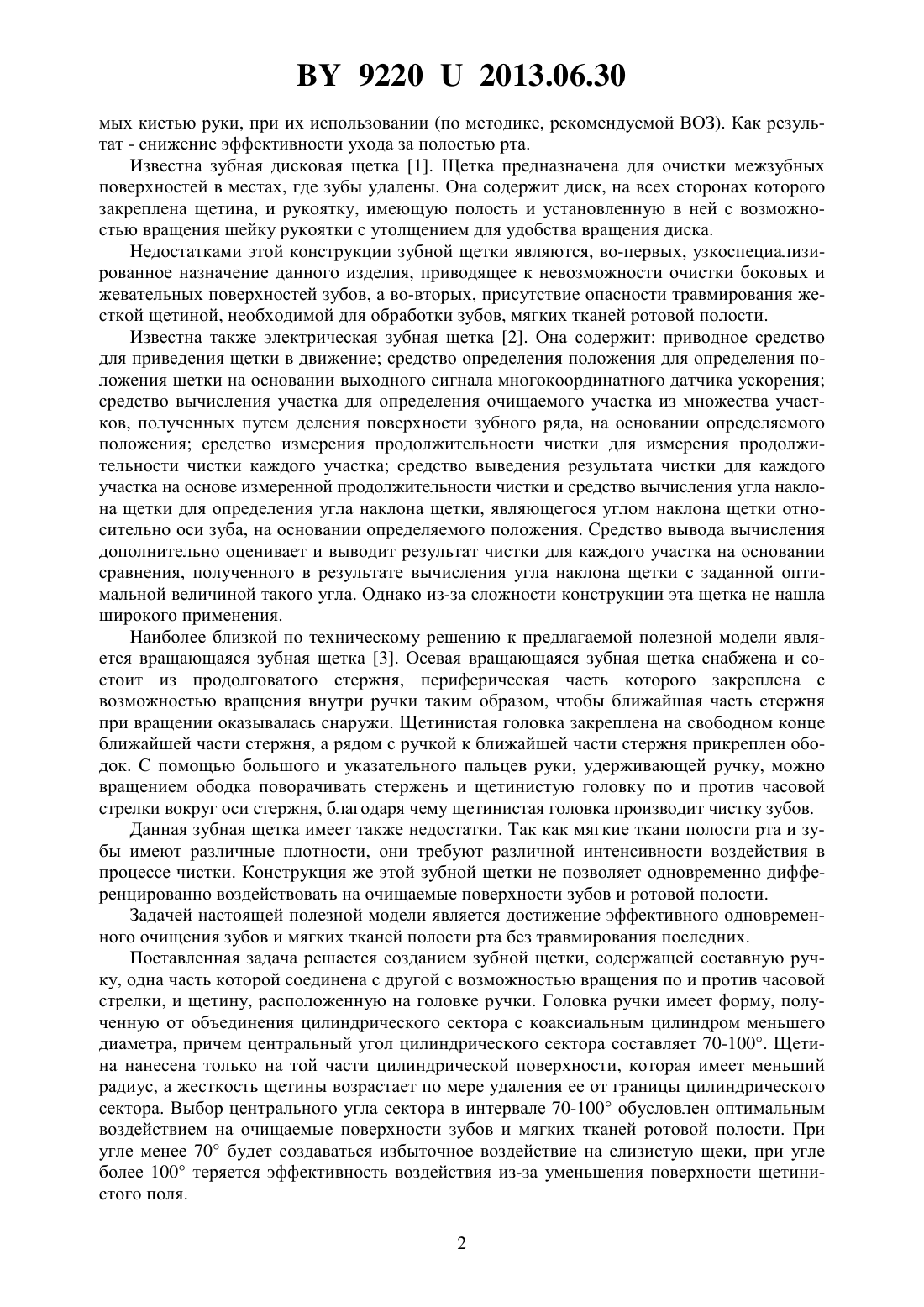

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сосновский Иван Иванович(72) Автор Сосновский Иван Иванович(73) Патентообладатель Сосновский Иван Иванович(57) Зубная щетка, содержащая составную ручку, одна часть которой соединена с другой с возможностью вращения по и против часовой стрелки, и щетину, расположенную на головке ручки, отличающаяся тем, что головка ручки имеет форму, полученную от объединения цилиндрического сектора с коаксиальным цилиндром меньшего диаметра,причем центральный угол цилиндрического сектора составляет 70-100, щетина нанесена только на той части цилиндрической поверхности, которая имеет меньший радиус, а жесткость щетины возрастает по мере удаления ее от границы цилиндрического сектора. Фиг. 1 Полезная модель относится к средствам для ухода за полостью рта, в частности к зубным щеткам, и используется для удаления зубного налета, очистки и массажа мягких тканей полости рта. Традиционные зубные щетки имеют ручку и щетину. Сужающаяся часть ручки называется шейкой, а та часть ручки, к которой крепится щетина, головкой. Обычно ручки имеют плоскую головку. Такая конструкция зубных щеток приводит к значительному ограничению площади щетинистого поля и уменьшению диапазона движений, выполняе 92202013.06.30 мых кистью руки, при их использовании (по методике, рекомендуемой ВОЗ). Как результат - снижение эффективности ухода за полостью рта. Известна зубная дисковая щетка 1. Щетка предназначена для очистки межзубных поверхностей в местах, где зубы удалены. Она содержит диск, на всех сторонах которого закреплена щетина, и рукоятку, имеющую полость и установленную в ней с возможностью вращения шейку рукоятки с утолщением для удобства вращения диска. Недостатками этой конструкции зубной щетки являются, во-первых, узкоспециализированное назначение данного изделия, приводящее к невозможности очистки боковых и жевательных поверхностей зубов, а во-вторых, присутствие опасности травмирования жесткой щетиной, необходимой для обработки зубов, мягких тканей ротовой полости. Известна также электрическая зубная щетка 2. Она содержит приводное средство для приведения щетки в движение средство определения положения для определения положения щетки на основании выходного сигнала многокоординатного датчика ускорения средство вычисления участка для определения очищаемого участка из множества участков, полученных путем деления поверхности зубного ряда, на основании определяемого положения средство измерения продолжительности чистки для измерения продолжительности чистки каждого участка средство выведения результата чистки для каждого участка на основе измеренной продолжительности чистки и средство вычисления угла наклона щетки для определения угла наклона щетки, являющегося углом наклона щетки относительно оси зуба, на основании определяемого положения. Средство вывода вычисления дополнительно оценивает и выводит результат чистки для каждого участка на основании сравнения, полученного в результате вычисления угла наклона щетки с заданной оптимальной величиной такого угла. Однако из-за сложности конструкции эта щетка не нашла широкого применения. Наиболее близкой по техническому решению к предлагаемой полезной модели является вращающаяся зубная щетка 3. Осевая вращающаяся зубная щетка снабжена и состоит из продолговатого стержня, периферическая часть которого закреплена с возможностью вращения внутри ручки таким образом, чтобы ближайшая часть стержня при вращении оказывалась снаружи. Щетинистая головка закреплена на свободном конце ближайшей части стержня, а рядом с ручкой к ближайшей части стержня прикреплен ободок. С помощью большого и указательного пальцев руки, удерживающей ручку, можно вращением ободка поворачивать стержень и щетинистую головку по и против часовой стрелки вокруг оси стержня, благодаря чему щетинистая головка производит чистку зубов. Данная зубная щетка имеет также недостатки. Так как мягкие ткани полости рта и зубы имеют различные плотности, они требуют различной интенсивности воздействия в процессе чистки. Конструкция же этой зубной щетки не позволяет одновременно дифференцированно воздействовать на очищаемые поверхности зубов и ротовой полости. Задачей настоящей полезной модели является достижение эффективного одновременного очищения зубов и мягких тканей полости рта без травмирования последних. Поставленная задача решается созданием зубной щетки, содержащей составную ручку, одна часть которой соединена с другой с возможностью вращения по и против часовой стрелки, и щетину, расположенную на головке ручки. Головка ручки имеет форму, полученную от объединения цилиндрического сектора с коаксиальным цилиндром меньшего диаметра, причем центральный угол цилиндрического сектора составляет 70-100. Щетина нанесена только на той части цилиндрической поверхности, которая имеет меньший радиус, а жесткость щетины возрастает по мере удаления ее от границы цилиндрического сектора. Выбор центрального угла сектора в интервале 70-100 обусловлен оптимальным воздействием на очищаемые поверхности зубов и мягких тканей ротовой полости. При угле менее 70 будет создаваться избыточное воздействие на слизистую щеки, при угле более 100 теряется эффективность воздействия из-за уменьшения поверхности щетинистого поля. 2 92202013.06.30 На фиг. 1 показан общий вид щетки, а на фиг. 2 - поперечное сечение головки на участке крепления щетины. Зубная щетка содержит ручку, состоящую из двух частей неподвижной 1 и подвижной 2, которые скреплены между собой с возможностью поворота по и против часовой стрелки вокруг продольной оси. На части ручки 2 имеются несколько участков. Шейка 3 это утонченная часть ручки, облегчающая манипулирование зубной щеткой в процессе чистки ротовой полости. Головка 4 предназначена для крепления щетины 5. Головка 4 имеет форму, полученную от объединения цилиндрического сектора 6 с коаксиальным цилиндром 7 меньшего диаметра, причем центральный угол цилиндрического сектора 6 составляет 70-100. Жесткость щетины 5 по мере удаления ее от границы цилиндрического сектора 6 возрастает, что показано на фиг. 2 изменением толщины линий. Используют зубную щетку следующим образом. Неподвижная часть 1 в процессе применения удерживается ладонью руки. Подвижная часть 2, а следовательно, и головка 4 со щетиной 5 с помощью большого и указательного пальцев этой же руки могут поворачиваться вокруг продольной оси ручки по и против часовой стрелки по мере обработки различных участков ротовой полости. Обработка жевательных поверхностей осуществляется либо возвратно-поступательными, либо вращательными движениями головки со щетиной. Обработка зубов и десен требует от щетки большей жесткости, а переходной складки и слизистой щеки - меньшей. Предложенная зубная щетка дает возможность осуществлять чистку различных частей полости рта нужным для этого участком щетины. Таким образом, предлагаемая полезная модель позволяет одновременно эффективно очищать зубы и мягкие ткани полости рта без травмирования последних. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
