Зубная щетка

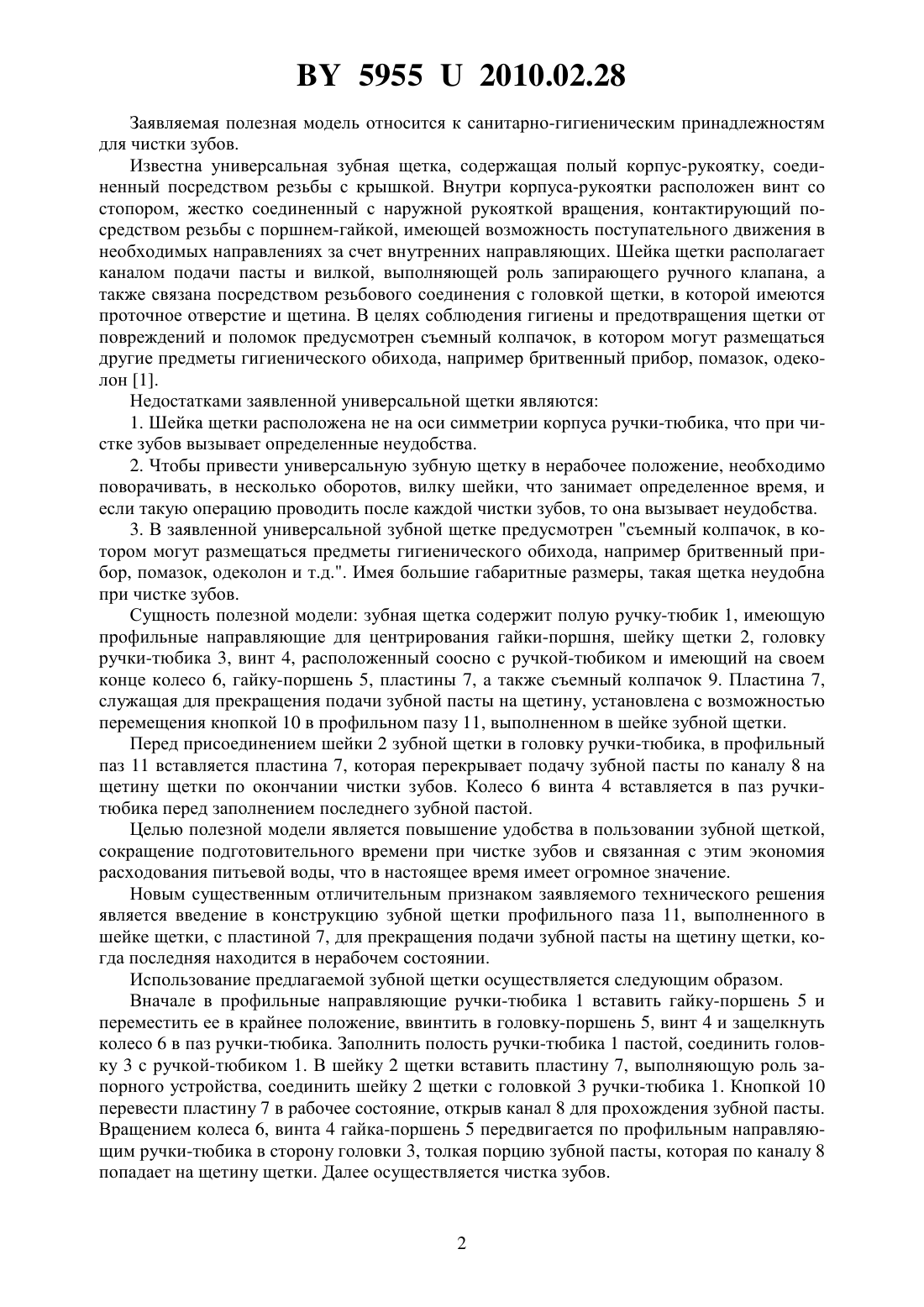

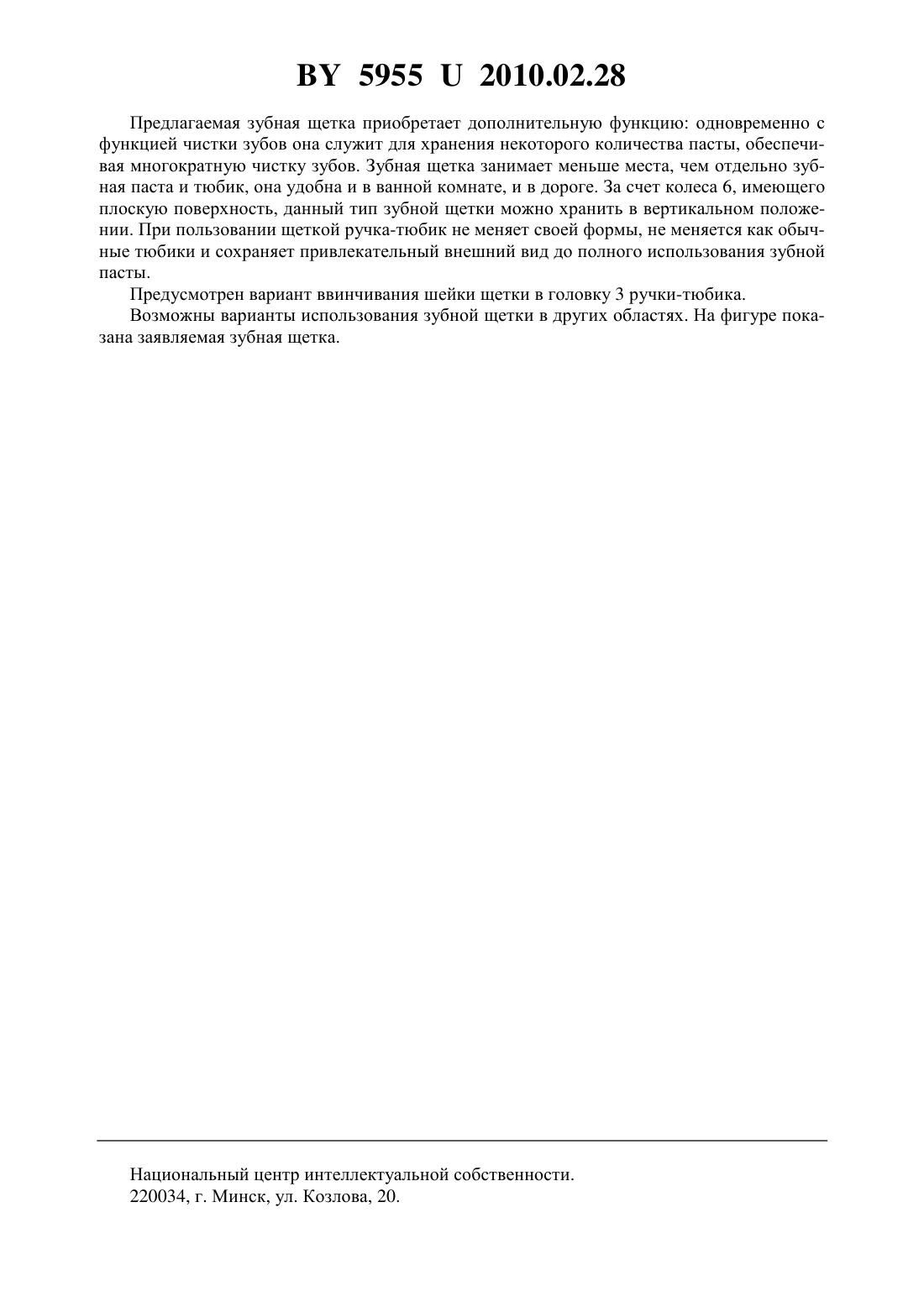

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Кораблин Сергей Николаевич(72) Автор Кораблин Сергей Николаевич(73) Патентообладатель Кораблин Сергей Николаевич(57) Зубная щетка, состоящая из полой ручки-тюбика с винтом и гайкой-поршнем, шейки со щетиной, отличающаяся тем, что в шейке щетки предусмотрен профильный паз с пластиной для прекращения подачи зубной пасты на щетину, при этом щетка содержит съемную головку на ручке-тюбике. 59552010.02.28 Заявляемая полезная модель относится к санитарно-гигиеническим принадлежностям для чистки зубов. Известна универсальная зубная щетка, содержащая полый корпус-рукоятку, соединенный посредством резьбы с крышкой. Внутри корпуса-рукоятки расположен винт со стопором, жестко соединенный с наружной рукояткой вращения, контактирующий посредством резьбы с поршнем-гайкой, имеющей возможность поступательного движения в необходимых направлениях за счет внутренних направляющих. Шейка щетки располагает каналом подачи пасты и вилкой, выполняющей роль запирающего ручного клапана, а также связана посредством резьбового соединения с головкой щетки, в которой имеются проточное отверстие и щетина. В целях соблюдения гигиены и предотвращения щетки от повреждений и поломок предусмотрен съемный колпачок, в котором могут размещаться другие предметы гигиенического обихода, например бритвенный прибор, помазок, одеколон 1. Недостатками заявленной универсальной щетки являются 1. Шейка щетки расположена не на оси симметрии корпуса ручки-тюбика, что при чистке зубов вызывает определенные неудобства. 2. Чтобы привести универсальную зубную щетку в нерабочее положение, необходимо поворачивать, в несколько оборотов, вилку шейки, что занимает определенное время, и если такую операцию проводить после каждой чистки зубов, то она вызывает неудобства. 3. В заявленной универсальной зубной щетке предусмотрен съемный колпачок, в котором могут размещаться предметы гигиенического обихода, например бритвенный прибор, помазок, одеколон и т.д Имея большие габаритные размеры, такая щетка неудобна при чистке зубов. Сущность полезной модели зубная щетка содержит полую ручку-тюбик 1, имеющую профильные направляющие для центрирования гайки-поршня, шейку щетки 2, головку ручки-тюбика 3, винт 4, расположенный соосно с ручкой-тюбиком и имеющий на своем конце колесо 6, гайку-поршень 5, пластины 7, а также съемный колпачок 9. Пластина 7,служащая для прекращения подачи зубной пасты на щетину, установлена с возможностью перемещения кнопкой 10 в профильном пазу 11, выполненном в шейке зубной щетки. Перед присоединением шейки 2 зубной щетки в головку ручки-тюбика, в профильный паз 11 вставляется пластина 7, которая перекрывает подачу зубной пасты по каналу 8 на щетину щетки по окончании чистки зубов. Колесо 6 винта 4 вставляется в паз ручкитюбика перед заполнением последнего зубной пастой. Целью полезной модели является повышение удобства в пользовании зубной щеткой,сокращение подготовительного времени при чистке зубов и связанная с этим экономия расходования питьевой воды, что в настоящее время имеет огромное значение. Новым существенным отличительным признаком заявляемого технического решения является введение в конструкцию зубной щетки профильного паза 11, выполненного в шейке щетки, с пластиной 7, для прекращения подачи зубной пасты на щетину щетки, когда последняя находится в нерабочем состоянии. Использование предлагаемой зубной щетки осуществляется следующим образом. Вначале в профильные направляющие ручки-тюбика 1 вставить гайку-поршень 5 и переместить ее в крайнее положение, ввинтить в головку-поршень 5, винт 4 и защелкнуть колесо 6 в паз ручки-тюбика. Заполнить полость ручки-тюбика 1 пастой, соединить головку 3 с ручкой-тюбиком 1. В шейку 2 щетки вставить пластину 7, выполняющую роль запорного устройства, соединить шейку 2 щетки с головкой 3 ручки-тюбика 1. Кнопкой 10 перевести пластину 7 в рабочее состояние, открыв канал 8 для прохождения зубной пасты. Вращением колеса 6, винта 4 гайка-поршень 5 передвигается по профильным направляющим ручки-тюбика в сторону головки 3, толкая порцию зубной пасты, которая по каналу 8 попадает на щетину щетки. Далее осуществляется чистка зубов. 59552010.02.28 Предлагаемая зубная щетка приобретает дополнительную функцию одновременно с функцией чистки зубов она служит для хранения некоторого количества пасты, обеспечивая многократную чистку зубов. Зубная щетка занимает меньше места, чем отдельно зубная паста и тюбик, она удобна и в ванной комнате, и в дороге. За счет колеса 6, имеющего плоскую поверхность, данный тип зубной щетки можно хранить в вертикальном положении. При пользовании щеткой ручка-тюбик не меняет своей формы, не меняется как обычные тюбики и сохраняет привлекательный внешний вид до полного использования зубной пасты. Предусмотрен вариант ввинчивания шейки щетки в головку 3 ручки-тюбика. Возможны варианты использования зубной щетки в других областях. На фигуре показана заявляемая зубная щетка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
