Компрессор роторный
Текст

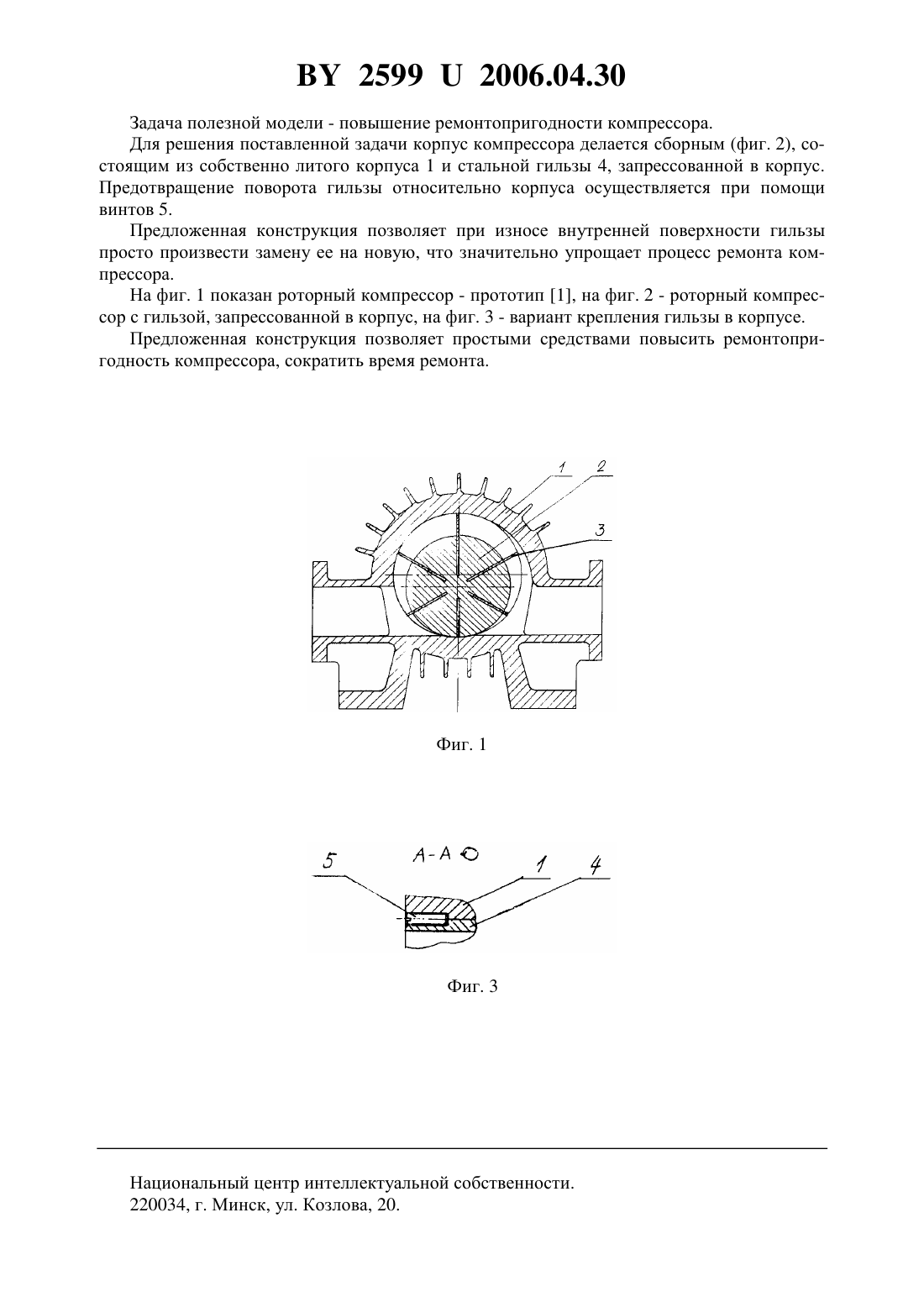

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Липай Николай Николаевич(57) Компрессор роторный, отличающийся тем, что корпус его выполнен сборным, состоящим из собственно корпуса и запрессованной в него гильзы. Фиг. 2 Полезная модель относится к объемным пневматическим машинам и может быть использована для аэрозольтранспорта сыпучих материалов в различных технологических процессах. Известна конструкция роторного компрессора (фиг. 1), состоящего из литого корпуса 1, в расточке которого эксцентрично расположен пластинчатый ротор 2, несущий в радиальных пазах свободно посаженные пластины 3 1. Недостатком данной конструкции является то, что при износе внутренней поверхности корпуса требуется либо восстанавливать изношенную поверхность, либо устанавливать новый корпус. 25992006.04.30 Задача полезной модели - повышение ремонтопригодности компрессора. Для решения поставленной задачи корпус компрессора делается сборным (фиг. 2), состоящим из собственно литого корпуса 1 и стальной гильзы 4, запрессованной в корпус. Предотвращение поворота гильзы относительно корпуса осуществляется при помощи винтов 5. Предложенная конструкция позволяет при износе внутренней поверхности гильзы просто произвести замену ее на новую, что значительно упрощает процесс ремонта компрессора. На фиг. 1 показан роторный компрессор - прототип 1, на фиг. 2 - роторный компрессор с гильзой, запрессованной в корпус, на фиг. 3 - вариант крепления гильзы в корпусе. Предложенная конструкция позволяет простыми средствами повысить ремонтопригодность компрессора, сократить время ремонта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: F04C 18/00
Метки: компрессор, роторный
Код ссылки
<a href="https://by.patents.su/2-u2599-kompressor-rotornyjj.html" rel="bookmark" title="База патентов Беларуси">Компрессор роторный</a>
