Конструкция укрепления откосов и конусов насыпей у мостовых сооружений

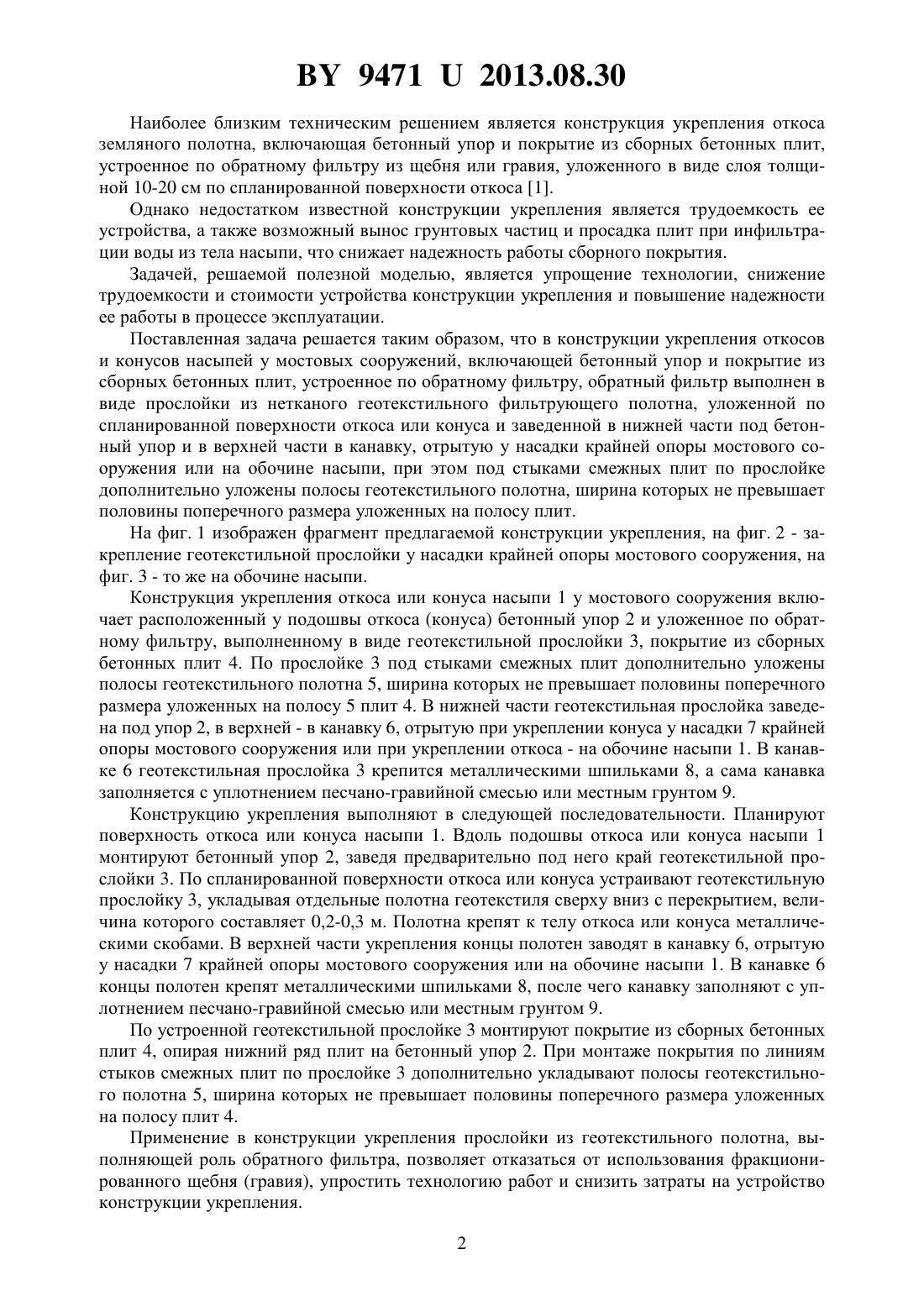

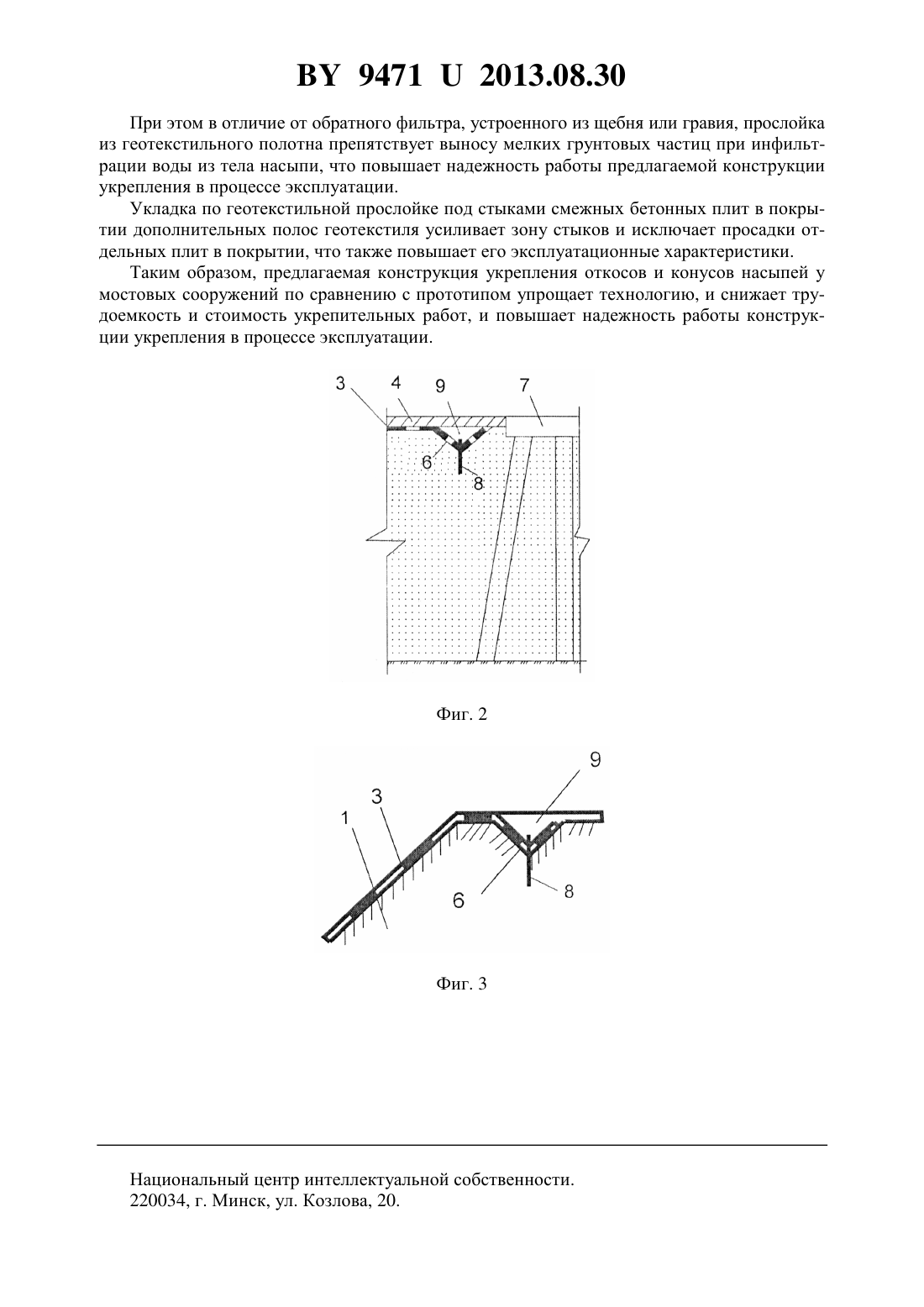

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ УКРЕПЛЕНИЯ ОТКОСОВ И КОНУСОВ НАСЫПЕЙ У МОСТОВЫХ СООРУЖЕНИЙ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Конструкция укрепления откосов и конусов насыпей у мостовых сооружений, включающая бетонный упор и покрытие из сборных бетонных плит, устроенное по обратному фильтру, отличающаяся тем, что обратный фильтр выполнен в виде прослойки из нетканого геотекстильного фильтрующего полотна, уложенной по спланированной поверхности откоса или конуса и заведенной в нижней части под бетонный упор и в верхней части в канавку, отрытую у насадки крайней опоры мостового сооружения или на обочине насыпи, при этом под стыками смежных плит по прослойке дополнительно уложены полосы геотекстильного полотна, ширина которых не превышает половины поперечного размера уложенных на полосу плит.(56) 1. Альбом конструкций креплений откосов земляного полотна железных и автомобильных дорог общей сети Союза ССР. - М. Мосгипротранс, 1970. - С. 44-45. Полезная модель относится к строительству автомобильных дорог и может быть использована при укреплении откосов и конусов насыпей, отсыпаемых преимущественно из песчаных дренирующих грунтов, у мостовых сооружений. 94712013.08.30 Наиболее близким техническим решением является конструкция укрепления откоса земляного полотна, включающая бетонный упор и покрытие из сборных бетонных плит,устроенное по обратному фильтру из щебня или гравия, уложенного в виде слоя толщиной 10-20 см по спланированной поверхности откоса 1. Однако недостатком известной конструкции укрепления является трудоемкость ее устройства, а также возможный вынос грунтовых частиц и просадка плит при инфильтрации воды из тела насыпи, что снижает надежность работы сборного покрытия. Задачей, решаемой полезной моделью, является упрощение технологии, снижение трудоемкости и стоимости устройства конструкции укрепления и повышение надежности ее работы в процессе эксплуатации. Поставленная задача решается таким образом, что в конструкции укрепления откосов и конусов насыпей у мостовых сооружений, включающей бетонный упор и покрытие из сборных бетонных плит, устроенное по обратному фильтру, обратный фильтр выполнен в виде прослойки из нетканого геотекстильного фильтрующего полотна, уложенной по спланированной поверхности откоса или конуса и заведенной в нижней части под бетонный упор и в верхней части в канавку, отрытую у насадки крайней опоры мостового сооружения или на обочине насыпи, при этом под стыками смежных плит по прослойке дополнительно уложены полосы геотекстильного полотна, ширина которых не превышает половины поперечного размера уложенных на полосу плит. На фиг. 1 изображен фрагмент предлагаемой конструкции укрепления, на фиг. 2 - закрепление геотекстильной прослойки у насадки крайней опоры мостового сооружения, на фиг. 3 - то же на обочине насыпи. Конструкция укрепления откоса или конуса насыпи 1 у мостового сооружения включает расположенный у подошвы откоса (конуса) бетонный упор 2 и уложенное по обратному фильтру, выполненному в виде геотекстильной прослойки 3, покрытие из сборных бетонных плит 4. По прослойке 3 под стыками смежных плит дополнительно уложены полосы геотекстильного полотна 5, ширина которых не превышает половины поперечного размера уложенных на полосу 5 плит 4. В нижней части геотекстильная прослойка заведена под упор 2, в верхней - в канавку 6, отрытую при укреплении конуса у насадки 7 крайней опоры мостового сооружения или при укреплении откоса - на обочине насыпи 1. В канавке 6 геотекстильная прослойка 3 крепится металлическими шпильками 8, а сама канавка заполняется с уплотнением песчано-гравийной смесью или местным грунтом 9. Конструкцию укрепления выполняют в следующей последовательности. Планируют поверхность откоса или конуса насыпи 1. Вдоль подошвы откоса или конуса насыпи 1 монтируют бетонный упор 2, заведя предварительно под него край геотекстильной прослойки 3. По спланированной поверхности откоса или конуса устраивают геотекстильную прослойку 3, укладывая отдельные полотна геотекстиля сверху вниз с перекрытием, величина которого составляет 0,2-0,3 м. Полотна крепят к телу откоса или конуса металлическими скобами. В верхней части укрепления концы полотен заводят в канавку 6, отрытую у насадки 7 крайней опоры мостового сооружения или на обочине насыпи 1. В канавке 6 концы полотен крепят металлическими шпильками 8, после чего канавку заполняют с уплотнением песчано-гравийной смесью или местным грунтом 9. По устроенной геотекстильной прослойке 3 монтируют покрытие из сборных бетонных плит 4, опирая нижний ряд плит на бетонный упор 2. При монтаже покрытия по линиям стыков смежных плит по прослойке 3 дополнительно укладывают полосы геотекстильного полотна 5, ширина которых не превышает половины поперечного размера уложенных на полосу плит 4. Применение в конструкции укрепления прослойки из геотекстильного полотна, выполняющей роль обратного фильтра, позволяет отказаться от использования фракционированного щебня (гравия), упростить технологию работ и снизить затраты на устройство конструкции укрепления. 2 94712013.08.30 При этом в отличие от обратного фильтра, устроенного из щебня или гравия, прослойка из геотекстильного полотна препятствует выносу мелких грунтовых частиц при инфильтрации воды из тела насыпи, что повышает надежность работы предлагаемой конструкции укрепления в процессе эксплуатации. Укладка по геотекстильной прослойке под стыками смежных бетонных плит в покрытии дополнительных полос геотекстиля усиливает зону стыков и исключает просадки отдельных плит в покрытии, что также повышает его эксплуатационные характеристики. Таким образом, предлагаемая конструкция укрепления откосов и конусов насыпей у мостовых сооружений по сравнению с прототипом упрощает технологию, и снижает трудоемкость и стоимость укрепительных работ, и повышает надежность работы конструкции укрепления в процессе эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
