Плитка для укрепления откосов земляных сооружений

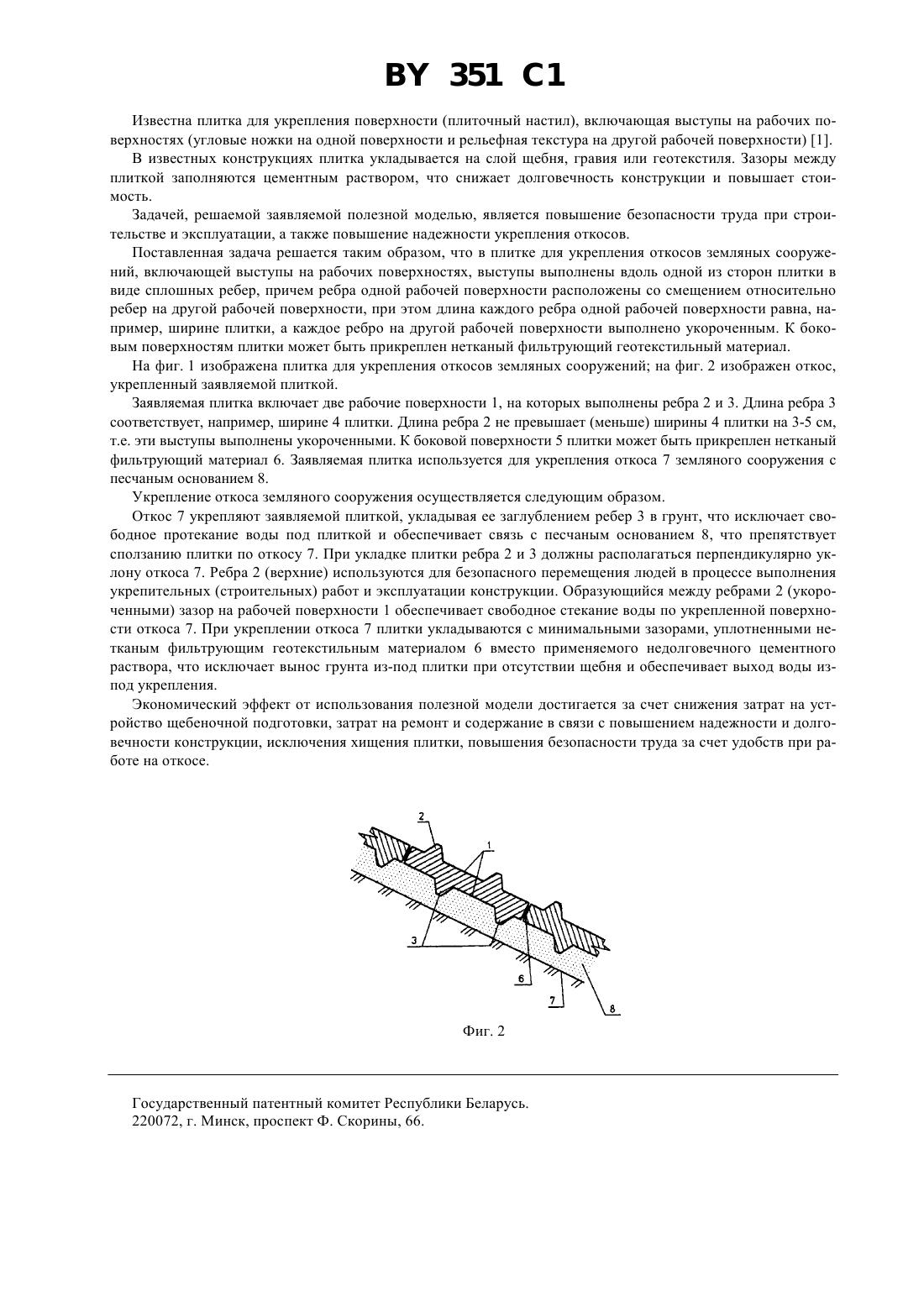

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ПЛИТКА ДЛЯ УКРЕПЛЕНИЯ ОТКОСОВ ЗЕМЛЯНЫХ СООРУЖЕНИЙ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научноисследовательский институт БелдорНИИ(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Плитка для укрепления откосов земляных сооружений, включающая выступы на рабочих поверхностях, отличающаяся тем, что выступы выполнены вдоль одной из сторон плитки в виде сплошных ребер,причем ребра одной рабочей поверхности расположены со смещением относительно ребер на другой рабочей поверхности, при этом длина каждого ребра одной рабочей поверхности равна, например, ширине плитки, а каждое ребро на другой рабочей поверхности выполнено укороченным. 2. Плитка по п. 1, отличающаяся тем, что к ее боковым поверхностям прикреплен нетканый фильтрующий геотекстильный материал. Фиг. 1 Полезная модель относится к области дорожного и гидротехнического строительства и может быть использована для укрепления откосов земляных сооружений. 351 1 Известна плитка для укрепления поверхности (плиточный настил), включающая выступы на рабочих поверхностях (угловые ножки на одной поверхности и рельефная текстура на другой рабочей поверхности) 1. В известных конструкциях плитка укладывается на слой щебня, гравия или геотекстиля. Зазоры между плиткой заполняются цементным раствором, что снижает долговечность конструкции и повышает стоимость. Задачей, решаемой заявляемой полезной моделью, является повышение безопасности труда при строительстве и эксплуатации, а также повышение надежности укрепления откосов. Поставленная задача решается таким образом, что в плитке для укрепления откосов земляных сооружений, включающей выступы на рабочих поверхностях, выступы выполнены вдоль одной из сторон плитки в виде сплошных ребер, причем ребра одной рабочей поверхности расположены со смещением относительно ребер на другой рабочей поверхности, при этом длина каждого ребра одной рабочей поверхности равна, например, ширине плитки, а каждое ребро на другой рабочей поверхности выполнено укороченным. К боковым поверхностям плитки может быть прикреплен нетканый фильтрующий геотекстильный материал. На фиг. 1 изображена плитка для укрепления откосов земляных сооружений на фиг. 2 изображен откос,укрепленный заявляемой плиткой. Заявляемая плитка включает две рабочие поверхности 1, на которых выполнены ребра 2 и 3. Длина ребра 3 соответствует, например, ширине 4 плитки. Длина ребра 2 не превышает (меньше) ширины 4 плитки на 3-5 см,т.е. эти выступы выполнены укороченными. К боковой поверхности 5 плитки может быть прикреплен нетканый фильтрующий материал 6. Заявляемая плитка используется для укрепления откоса 7 земляного сооружения с песчаным основанием 8. Укрепление откоса земляного сооружения осуществляется следующим образом. Откос 7 укрепляют заявляемой плиткой, укладывая ее заглублением ребер 3 в грунт, что исключает свободное протекание воды под плиткой и обеспечивает связь с песчаным основанием 8, что препятствует сползанию плитки по откосу 7. При укладке плитки ребра 2 и 3 должны располагаться перпендикулярно уклону откоса 7. Ребра 2 (верхние) используются для безопасного перемещения людей в процессе выполнения укрепительных (строительных) работ и эксплуатации конструкции. Образующийся между ребрами 2 (укороченными) зазор на рабочей поверхности 1 обеспечивает свободное стекание воды по укрепленной поверхности откоса 7. При укреплении откоса 7 плитки укладываются с минимальными зазорами, уплотненными нетканым фильтрующим геотекстильным материалом 6 вместо применяемого недолговечного цементного раствора, что исключает вынос грунта из-под плитки при отсутствии щебня и обеспечивает выход воды изпод укрепления. Экономический эффект от использования полезной модели достигается за счет снижения затрат на устройство щебеночной подготовки, затрат на ремонт и содержание в связи с повышением надежности и долговечности конструкции, исключения хищения плитки, повышения безопасности труда за счет удобств при работе на откосе. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
