Машина пневмоторфоуборочная

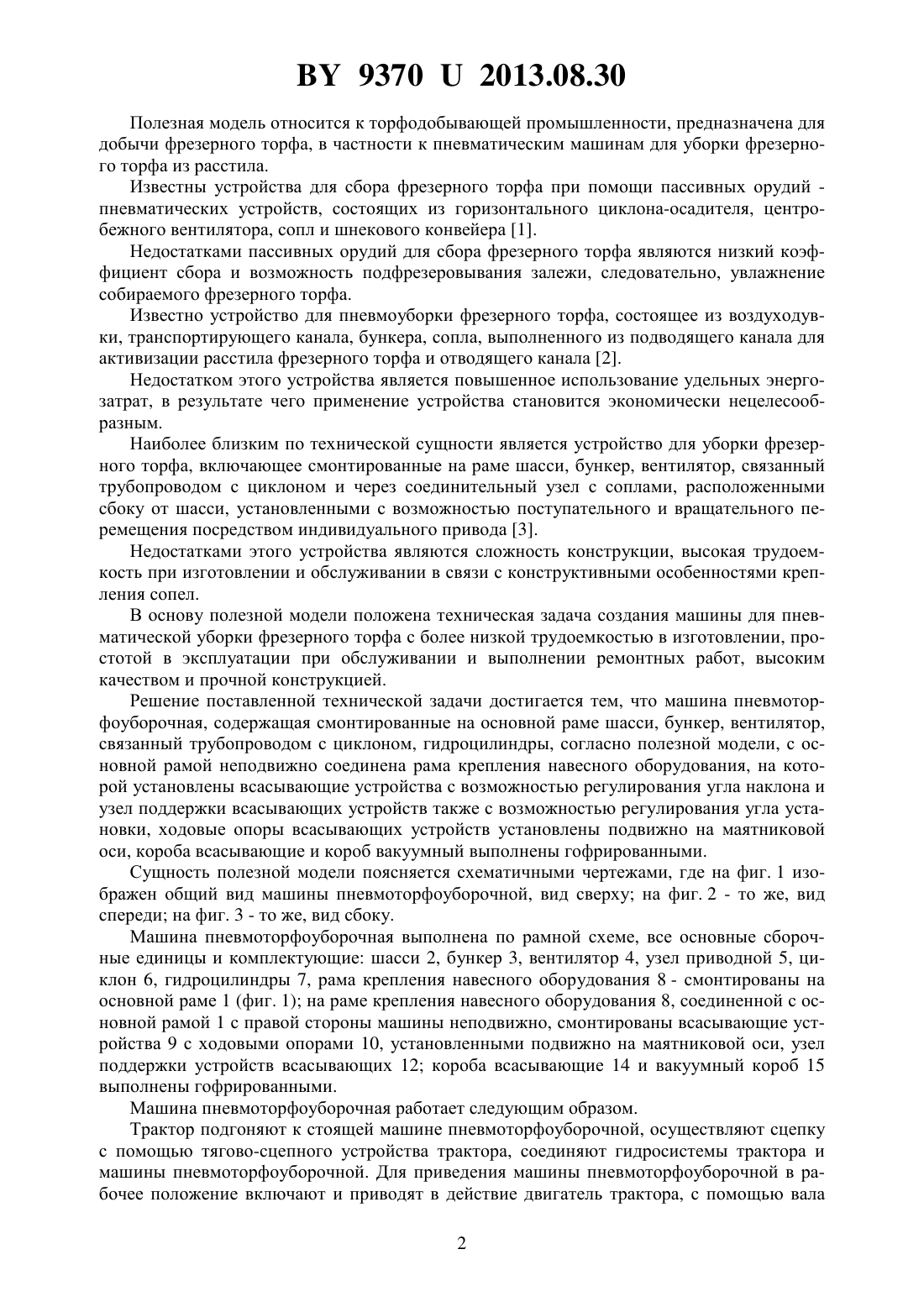

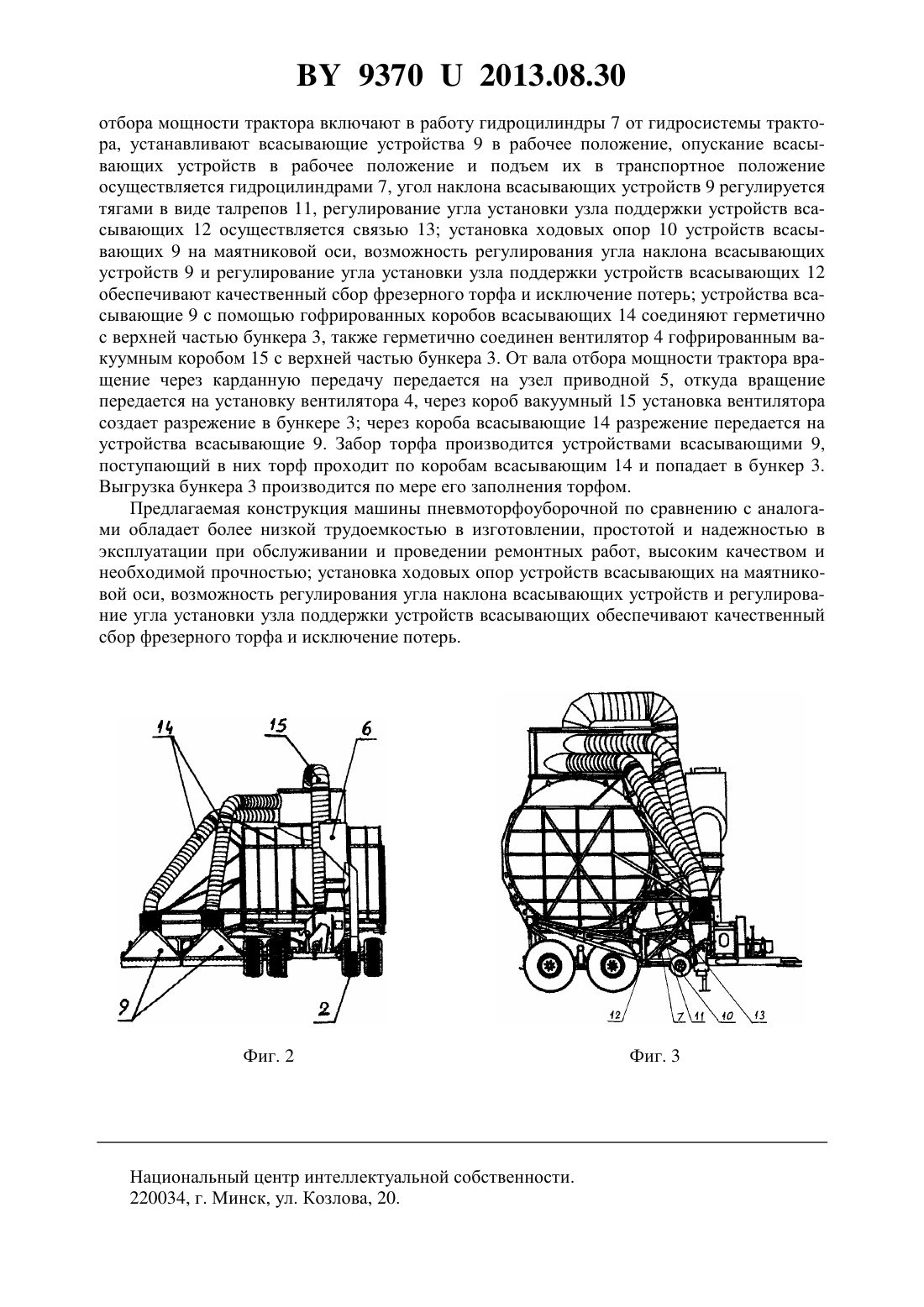

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Дьячков Юрий Юрьевич Макаренко Андрей Владимирович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) Машина пневмоторфоуборочная, содержащая смонтированные на основной раме шасси, бункер, вентилятор, связанный трубопроводом с циклоном, гидроцилиндры, отличающаяся тем, что с основной рамой неподвижно соединена рама крепления навесного оборудования, на которой установлены всасывающие устройства с возможностью регулирования угла наклона и узел поддержки всасывающих устройств также с возможностью регулирования угла установки, ходовые опоры всасывающих устройств установлены подвижно на маятниковой оси, короба всасывающие и короб вакуумный выполнены гофрированными. 93702013.08.30 Полезная модель относится к торфодобывающей промышленности, предназначена для добычи фрезерного торфа, в частности к пневматическим машинам для уборки фрезерного торфа из расстила. Известны устройства для сбора фрезерного торфа при помощи пассивных орудий пневматических устройств, состоящих из горизонтального циклона-осадителя, центробежного вентилятора, сопл и шнекового конвейера 1. Недостатками пассивных орудий для сбора фрезерного торфа являются низкий коэффициент сбора и возможность подфрезеровывания залежи, следовательно, увлажнение собираемого фрезерного торфа. Известно устройство для пневмоуборки фрезерного торфа, состоящее из воздуходувки, транспортирующего канала, бункера, сопла, выполненного из подводящего канала для активизации расстила фрезерного торфа и отводящего канала 2. Недостатком этого устройства является повышенное использование удельных энергозатрат, в результате чего применение устройства становится экономически нецелесообразным. Наиболее близким по технической сущности является устройство для уборки фрезерного торфа, включающее смонтированные на раме шасси, бункер, вентилятор, связанный трубопроводом с циклоном и через соединительный узел с соплами, расположенными сбоку от шасси, установленными с возможностью поступательного и вращательного перемещения посредством индивидуального привода 3. Недостатками этого устройства являются сложность конструкции, высокая трудоемкость при изготовлении и обслуживании в связи с конструктивными особенностями крепления сопел. В основу полезной модели положена техническая задача создания машины для пневматической уборки фрезерного торфа с более низкой трудоемкостью в изготовлении, простотой в эксплуатации при обслуживании и выполнении ремонтных работ, высоким качеством и прочной конструкцией. Решение поставленной технической задачи достигается тем, что машина пневмоторфоуборочная, содержащая смонтированные на основной раме шасси, бункер, вентилятор,связанный трубопроводом с циклоном, гидроцилиндры, согласно полезной модели, с основной рамой неподвижно соединена рама крепления навесного оборудования, на которой установлены всасывающие устройства с возможностью регулирования угла наклона и узел поддержки всасывающих устройств также с возможностью регулирования угла установки, ходовые опоры всасывающих устройств установлены подвижно на маятниковой оси, короба всасывающие и короб вакуумный выполнены гофрированными. Сущность полезной модели поясняется схематичными чертежами, где на фиг. 1 изображен общий вид машины пневмоторфоуборочной, вид сверху на фиг. 2 - то же, вид спереди на фиг. 3 - то же, вид сбоку. Машина пневмоторфоуборочная выполнена по рамной схеме, все основные сборочные единицы и комплектующие шасси 2, бункер 3, вентилятор 4, узел приводной 5, циклон 6, гидроцилиндры 7, рама крепления навесного оборудования 8 - смонтированы на основной раме 1 (фиг. 1) на раме крепления навесного оборудования 8, соединенной с основной рамой 1 с правой стороны машины неподвижно, смонтированы всасывающие устройства 9 с ходовыми опорами 10, установленными подвижно на маятниковой оси, узел поддержки устройств всасывающих 12 короба всасывающие 14 и вакуумный короб 15 выполнены гофрированными. Машина пневмоторфоуборочная работает следующим образом. Трактор подгоняют к стоящей машине пневмоторфоуборочной, осуществляют сцепку с помощью тягово-сцепного устройства трактора, соединяют гидросистемы трактора и машины пневмоторфоуборочной. Для приведения машины пневмоторфоуборочной в рабочее положение включают и приводят в действие двигатель трактора, с помощью вала 2 93702013.08.30 отбора мощности трактора включают в работу гидроцилиндры 7 от гидросистемы трактора, устанавливают всасывающие устройства 9 в рабочее положение, опускание всасывающих устройств в рабочее положение и подъем их в транспортное положение осуществляется гидроцилиндрами 7, угол наклона всасывающих устройств 9 регулируется тягами в виде талрепов 11, регулирование угла установки узла поддержки устройств всасывающих 12 осуществляется связью 13 установка ходовых опор 10 устройств всасывающих 9 на маятниковой оси, возможность регулирования угла наклона всасывающих устройств 9 и регулирование угла установки узла поддержки устройств всасывающих 12 обеспечивают качественный сбор фрезерного торфа и исключение потерь устройства всасывающие 9 с помощью гофрированных коробов всасывающих 14 соединяют герметично с верхней частью бункера 3, также герметично соединен вентилятор 4 гофрированным вакуумным коробом 15 с верхней частью бункера 3. От вала отбора мощности трактора вращение через карданную передачу передается на узел приводной 5, откуда вращение передается на установку вентилятора 4, через короб вакуумный 15 установка вентилятора создает разрежение в бункере 3 через короба всасывающие 14 разрежение передается на устройства всасывающие 9. Забор торфа производится устройствами всасывающими 9,поступающий в них торф проходит по коробам всасывающим 14 и попадает в бункер 3. Выгрузка бункера 3 производится по мере его заполнения торфом. Предлагаемая конструкция машины пневмоторфоуборочной по сравнению с аналогами обладает более низкой трудоемкостью в изготовлении, простотой и надежностью в эксплуатации при обслуживании и проведении ремонтных работ, высоким качеством и необходимой прочностью установка ходовых опор устройств всасывающих на маятниковой оси, возможность регулирования угла наклона всасывающих устройств и регулирование угла установки узла поддержки устройств всасывающих обеспечивают качественный сбор фрезерного торфа и исключение потерь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
