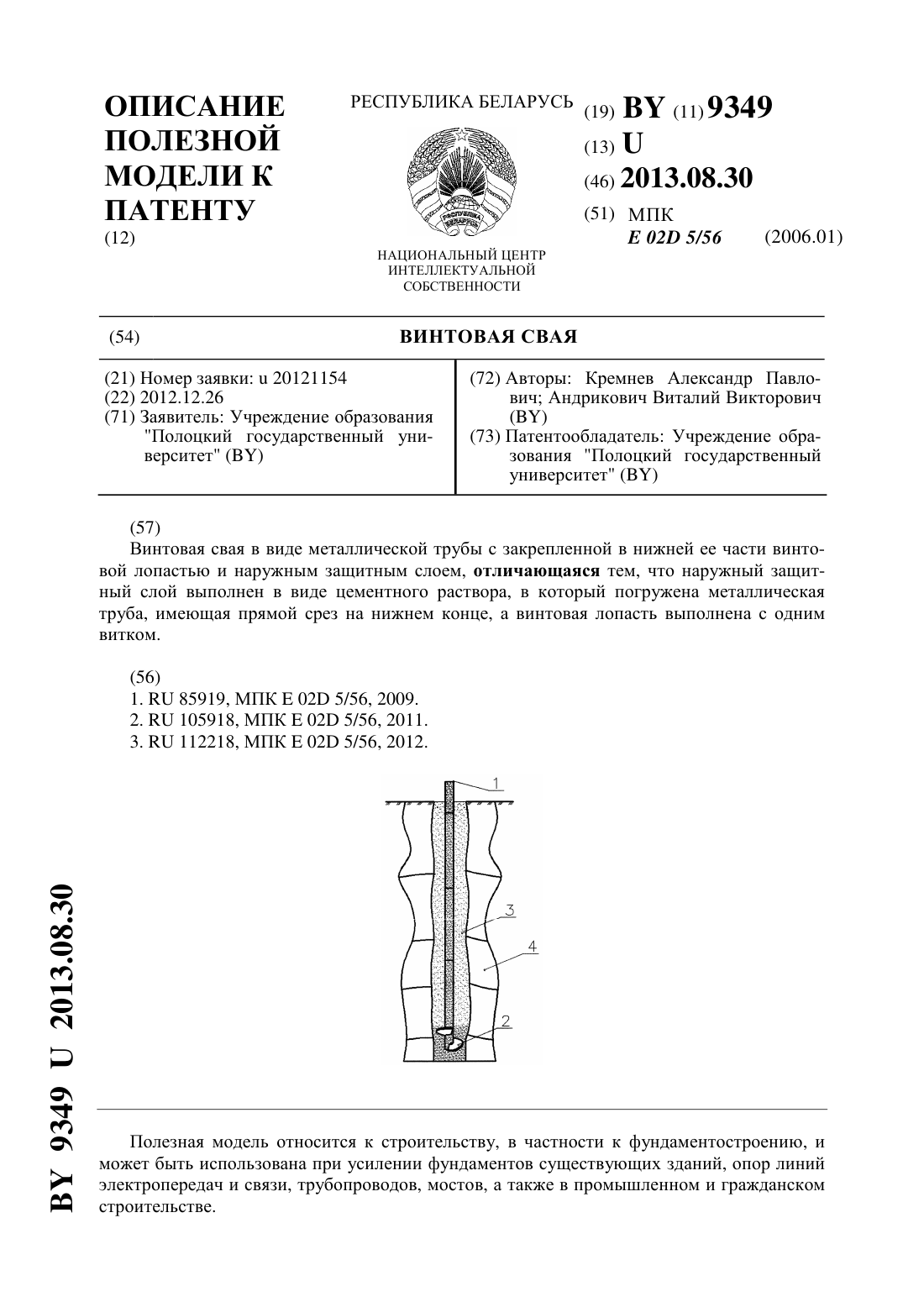

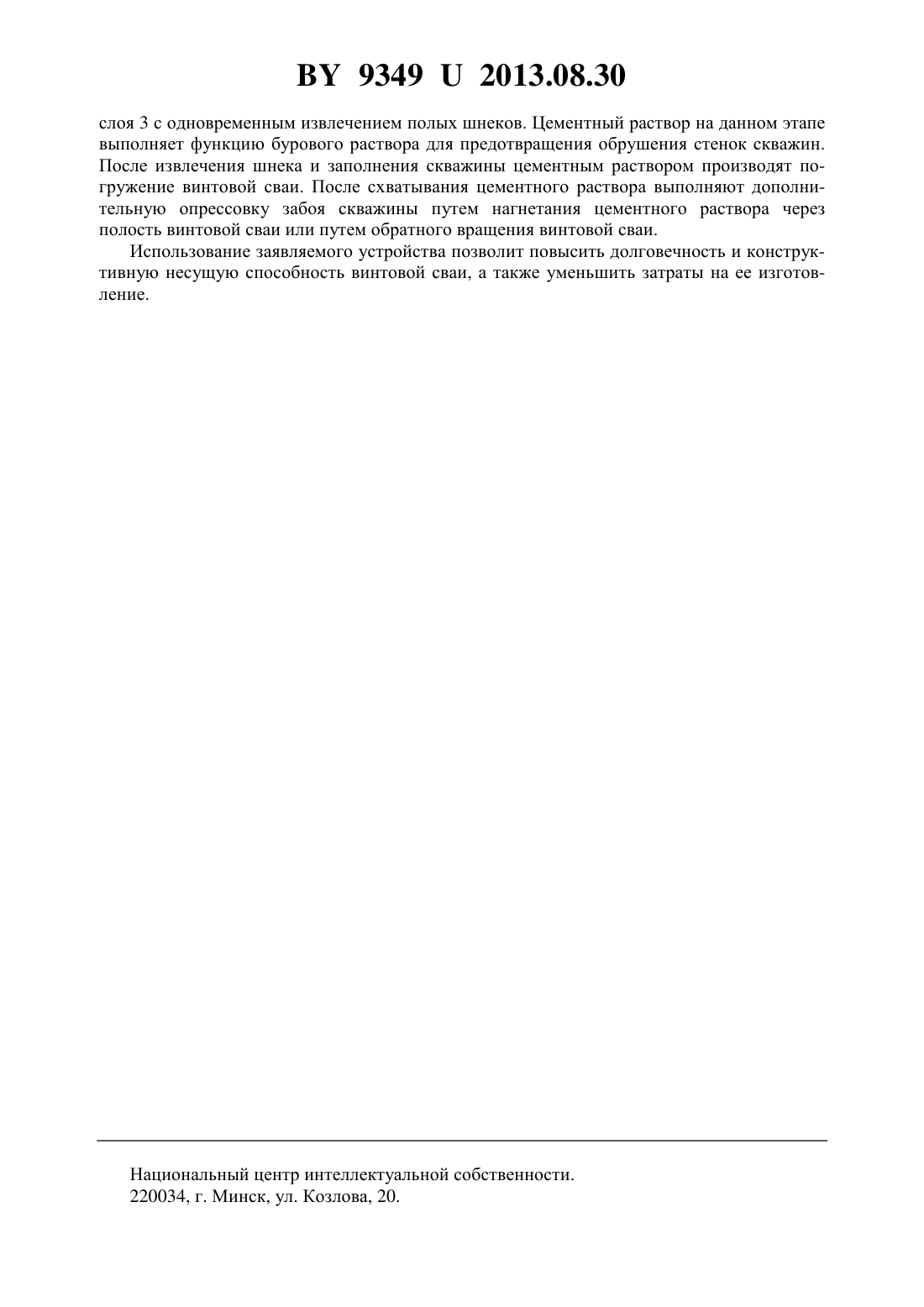

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Кремнев Александр Павлович Андрикович Виталий Викторович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Винтовая свая в виде металлической трубы с закрепленной в нижней ее части винтовой лопастью и наружным защитным слоем, отличающаяся тем, что наружный защитный слой выполнен в виде цементного раствора, в который погружена металлическая труба, имеющая прямой срез на нижнем конце, а винтовая лопасть выполнена с одним витком. Полезная модель относится к строительству, в частности к фундаментостроению, и может быть использована при усилении фундаментов существующих зданий, опор линий электропередач и связи, трубопроводов, мостов, а также в промышленном и гражданском строительстве. 93492013.08.30 Известна винтовая свая, включающая трубчатый ствол, на котором закреплена винтовая лопасть 1. Винтовая лопасть может быть закреплена на стволе посредством сварки. На нижнем конце трубчатого ствола выполнено одностороннее заострение. Угол заострения равен 10-80. Нижний конец трубчатого ствола может быть жестко заделан заглушкой или оставлен открытым. Заглушка может быть закреплена на стволе посредством сварки. Недостатком данного вида сваи является трудоемкость выполнения одностороннего заострения нижней части трубчатого ствола и применение дорогостоящего антикоррозионного покрытия, которое при завинчивании обдирается, и металл подвергается коррозии. Известна также винтовая свая, состоящая из полиэтиленового ствола, соединенного с металлическим наконечником и опорным элементом с помощью соединительных муфт 2. Ствол может быть выполнен из полиэтилена для газопроводов или из полиэтилена для напорных трубопроводов. Диаметр трубы зависит от несущей способности грунта и конструкции сооружений. Недостатком известной винтовой сваи является сложная конструкция и материалоемкость в изготовлении из-за устройства оболочки трубы и конусного наконечника с армирующими элементами из полиэтилена. В качестве прототипа заявляемого решения выбрана винтовая свая 3, включающая ствол в виде металлической трубы с винтовой поверхностью (лопастью) в нижней части и металлическим оголовком в верхней части. На наружной поверхности ствола и оголовка выполнен защитный слой, состоящий из многослойного антикоррозионного покрытия разных цветов на эпоксидно-антраценовой основе. К недостаткам прототипа относится то, что при завинчивании сваи антикоррозионное покрытие обдирается и металл подвергается коррозии, что уменьшает срок службы и несущую способность. Кроме того, для изготовления известной винтовой сваи требуются дополнительные затраты на устройство многослойного антикоррозионного покрытия разной толщины и цвета, а также на выполнение заостренной нижней части металлической трубы с витками лопасти. Задачей заявляемой полезной модели является повышение долговечности и конструктивной несущей способности винтовой сваи, а также уменьшение затрат на ее изготовление. Поставленная задача достигается тем, что винтовая свая выполнена в виде металлической трубы с закрепленной в нижней ее части винтовой лопастью и наружным защитным слоем. При этом наружный защитный слой выполнен в виде цементного раствора, в который погружена металлическая труба, имеющая прямой срез на нижнем конце, а винтовая лопасть выполнена с одним витком. Основным отличительным признаком заявляемой полезной модели является иная форма выполнения элементов, а именно наружного защитного слоя в виде цементного раствора, нижнего конца металлической трубы в виде прямого среза, винтовой лопасти,выполненной с одним витком. Благодаря отличительным признакам винтовая свая обладает повышенной долговечностью и конструктивной несущей способностью, а также уменьшением стоимости на ее изготовление. Конструкция заявляемого устройства поясняется фигурой, на которой изображен общий вид устройства в разрезе. Заявляемая винтовая свая содержит металлическую трубу 1 с закрепленной в нижней ее части винтовой лопастью 2 и наружным защитным слоем 3. При этом наружный защитный слой 3 выполнен в виде цементного раствора, в который погружена металлическая труба 1, имеющая прямой срез на нижнем конце, а винтовая лопасть 2 выполнена с одним витком. Винтовая свая расположена в грунте 4. Изготовление винтовой сваи выполняется следующим образом. Вначале производится бурение скважин полыми шнеками. После достижения шнеком проектной отметки производится заполнение скважины жидким цементным раствором для устройства защитного 2 93492013.08.30 слоя 3 с одновременным извлечением полых шнеков. Цементный раствор на данном этапе выполняет функцию бурового раствора для предотвращения обрушения стенок скважин. После извлечения шнека и заполнения скважины цементным раствором производят погружение винтовой сваи. После схватывания цементного раствора выполняют дополнительную опрессовку забоя скважины путем нагнетания цементного раствора через полость винтовой сваи или путем обратного вращения винтовой сваи. Использование заявляемого устройства позволит повысить долговечность и конструктивную несущую способность винтовой сваи, а также уменьшить затраты на ее изготовление. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
