Винтовая свая

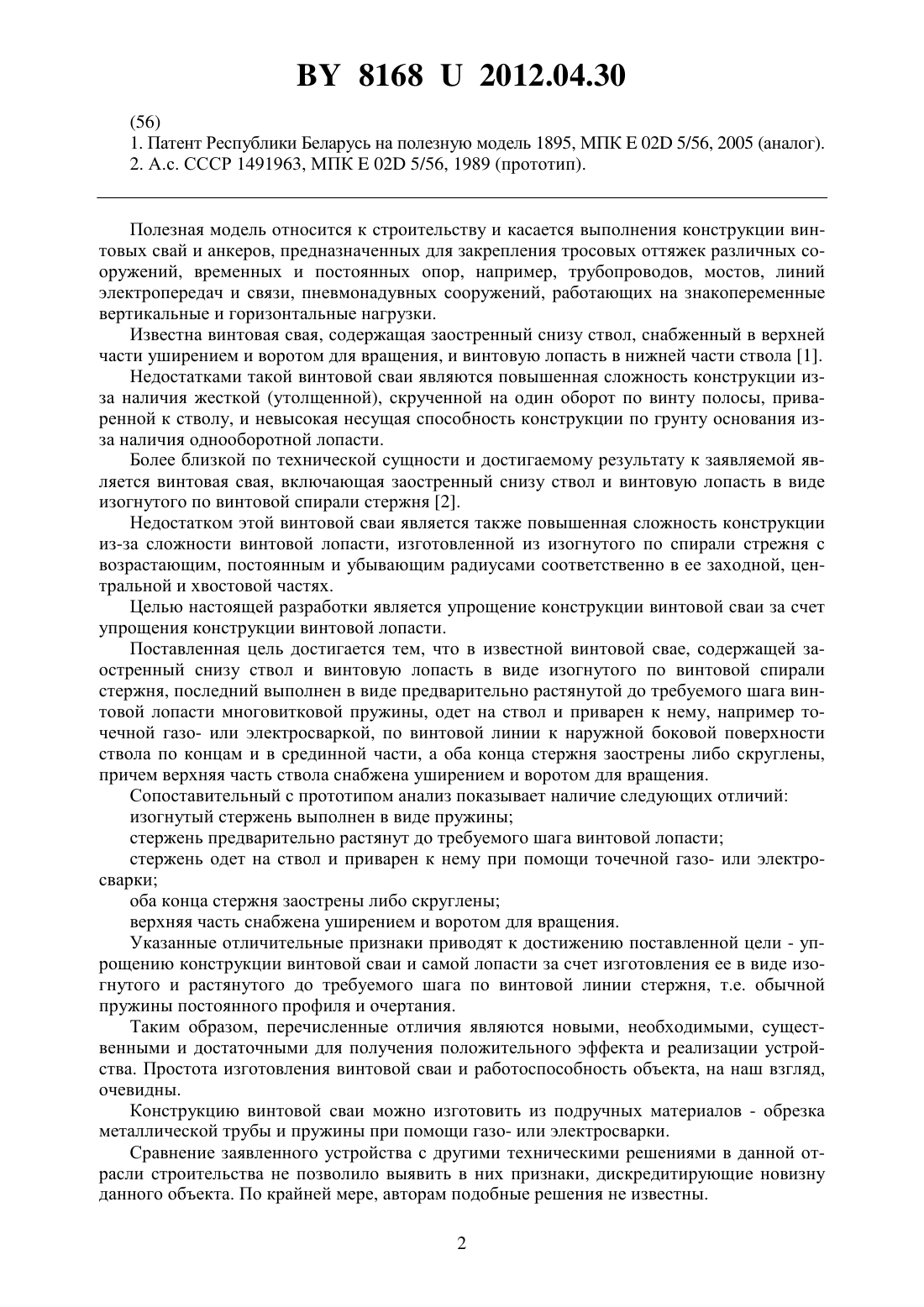

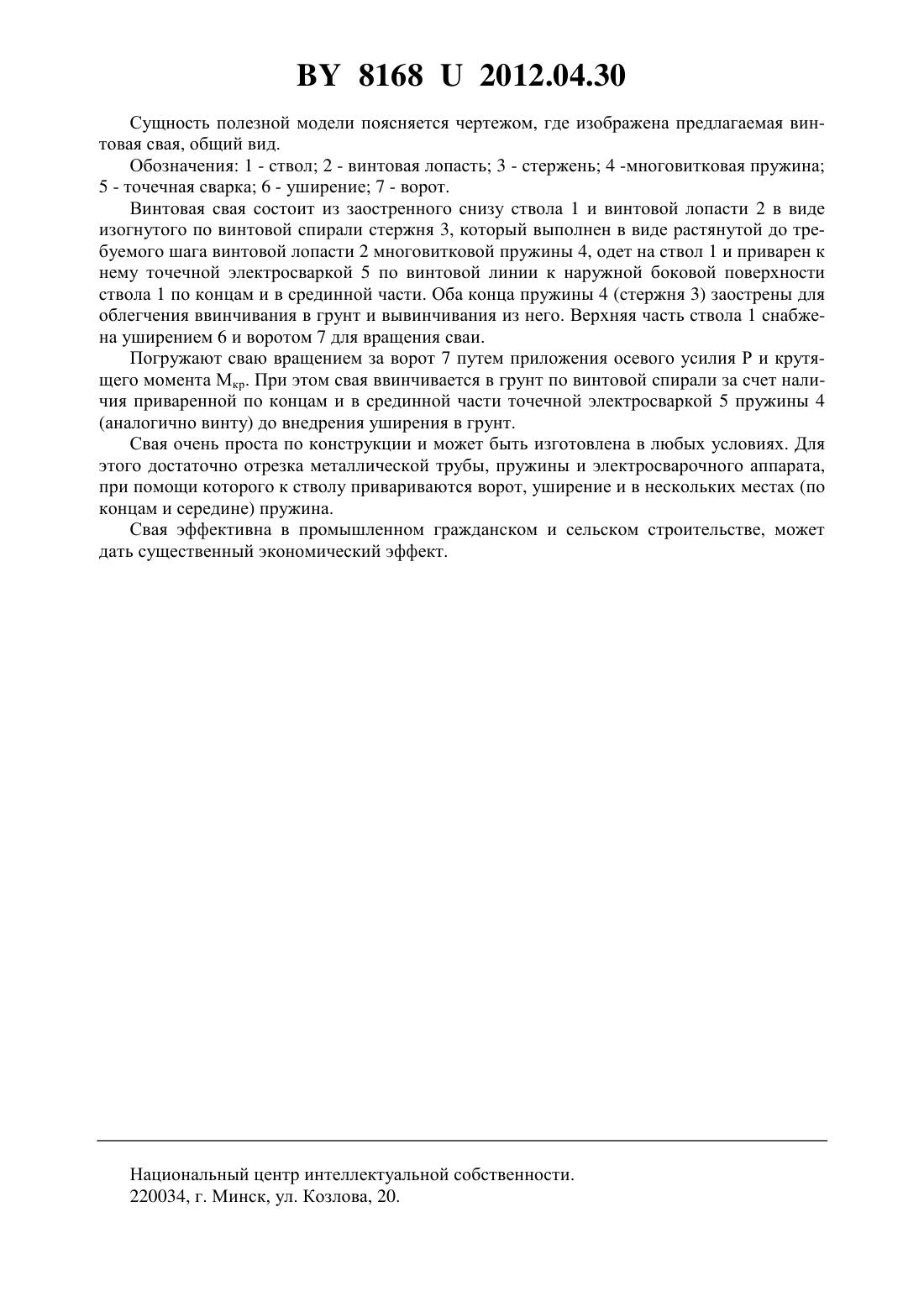

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Акулич Ярослав Антонович Акулич Антон Павлович Дюрдь Витольд Викторович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Винтовая свая, включающая заостренный снизу ствол и винтовую лопасть в виде изогнутого по винтовой спирали стержня, отличающаяся тем, что изогнутый стержень выполнен в виде предварительно растянутой до требуемого шага винтовой лопасти многовитковой пружины, надет на ствол и приварен к нему, например точечной газо- и электросваркой, по винтовой линии к наружной боковой поверхности ствола по концам и в серединной части, а оба конца стержня заострены либо скруглены, причем верхняя часть ствола снабжена уширением и воротом для вращения.(56) 1. Патент Республики Беларусь на полезную модель 1895, МПК 02 5/56, 2005 (аналог). 2. А.с. СССР 1491963, МПК 02 5/56, 1989 (прототип). Полезная модель относится к строительству и касается выполнения конструкции винтовых свай и анкеров, предназначенных для закрепления тросовых оттяжек различных сооружений, временных и постоянных опор, например, трубопроводов, мостов, линий электропередач и связи, пневмонадувных сооружений, работающих на знакопеременные вертикальные и горизонтальные нагрузки. Известна винтовая свая, содержащая заостренный снизу ствол, снабженный в верхней части уширением и воротом для вращения, и винтовую лопасть в нижней части ствола 1. Недостатками такой винтовой сваи являются повышенная сложность конструкции изза наличия жесткой (утолщенной), скрученной на один оборот по винту полосы, приваренной к стволу, и невысокая несущая способность конструкции по грунту основания изза наличия однооборотной лопасти. Более близкой по технической сущности и достигаемому результату к заявляемой является винтовая свая, включающая заостренный снизу ствол и винтовую лопасть в виде изогнутого по винтовой спирали стержня 2. Недостатком этой винтовой сваи является также повышенная сложность конструкции из-за сложности винтовой лопасти, изготовленной из изогнутого по спирали стрежня с возрастающим, постоянным и убывающим радиусами соответственно в ее заходной, центральной и хвостовой частях. Целью настоящей разработки является упрощение конструкции винтовой сваи за счет упрощения конструкции винтовой лопасти. Поставленная цель достигается тем, что в известной винтовой свае, содержащей заостренный снизу ствол и винтовую лопасть в виде изогнутого по винтовой спирали стержня, последний выполнен в виде предварительно растянутой до требуемого шага винтовой лопасти многовитковой пружины, одет на ствол и приварен к нему, например точечной газо- или электросваркой, по винтовой линии к наружной боковой поверхности ствола по концам и в срединной части, а оба конца стержня заострены либо скруглены,причем верхняя часть ствола снабжена уширением и воротом для вращения. Сопоставительный с прототипом анализ показывает наличие следующих отличий изогнутый стержень выполнен в виде пружины стержень предварительно растянут до требуемого шага винтовой лопасти стержень одет на ствол и приварен к нему при помощи точечной газо- или электросварки оба конца стержня заострены либо скруглены верхняя часть снабжена уширением и воротом для вращения. Указанные отличительные признаки приводят к достижению поставленной цели - упрощению конструкции винтовой сваи и самой лопасти за счет изготовления ее в виде изогнутого и растянутого до требуемого шага по винтовой линии стержня, т.е. обычной пружины постоянного профиля и очертания. Таким образом, перечисленные отличия являются новыми, необходимыми, существенными и достаточными для получения положительного эффекта и реализации устройства. Простота изготовления винтовой сваи и работоспособность объекта, на наш взгляд,очевидны. Конструкцию винтовой сваи можно изготовить из подручных материалов - обрезка металлической трубы и пружины при помощи газо- или электросварки. Сравнение заявленного устройства с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну данного объекта. По крайней мере, авторам подобные решения не известны. 2 81682012.04.30 Сущность полезной модели поясняется чертежом, где изображена предлагаемая винтовая свая, общий вид. Обозначения 1 - ствол 2 - винтовая лопасть 3 - стержень 4 -многовитковая пружина 5 - точечная сварка 6 - уширение 7 - ворот. Винтовая свая состоит из заостренного снизу ствола 1 и винтовой лопасти 2 в виде изогнутого по винтовой спирали стержня 3, который выполнен в виде растянутой до требуемого шага винтовой лопасти 2 многовитковой пружины 4, одет на ствол 1 и приварен к нему точечной электросваркой 5 по винтовой линии к наружной боковой поверхности ствола 1 по концам и в срединной части. Оба конца пружины 4 (стержня 3) заострены для облегчения ввинчивания в грунт и вывинчивания из него. Верхняя часть ствола 1 снабжена уширением 6 и воротом 7 для вращения сваи. Погружают сваю вращением за ворот 7 путем приложения осевого усилия Р и крутящего момента Мкр. При этом свая ввинчивается в грунт по винтовой спирали за счет наличия приваренной по концам и в срединной части точечной электросваркой 5 пружины 4(аналогично винту) до внедрения уширения в грунт. Свая очень проста по конструкции и может быть изготовлена в любых условиях. Для этого достаточно отрезка металлической трубы, пружины и электросварочного аппарата,при помощи которого к стволу привариваются ворот, уширение и в нескольких местах (по концам и середине) пружина. Свая эффективна в промышленном гражданском и сельском строительстве, может дать существенный экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
