Портативный спортивно-оздоровительный тренажер

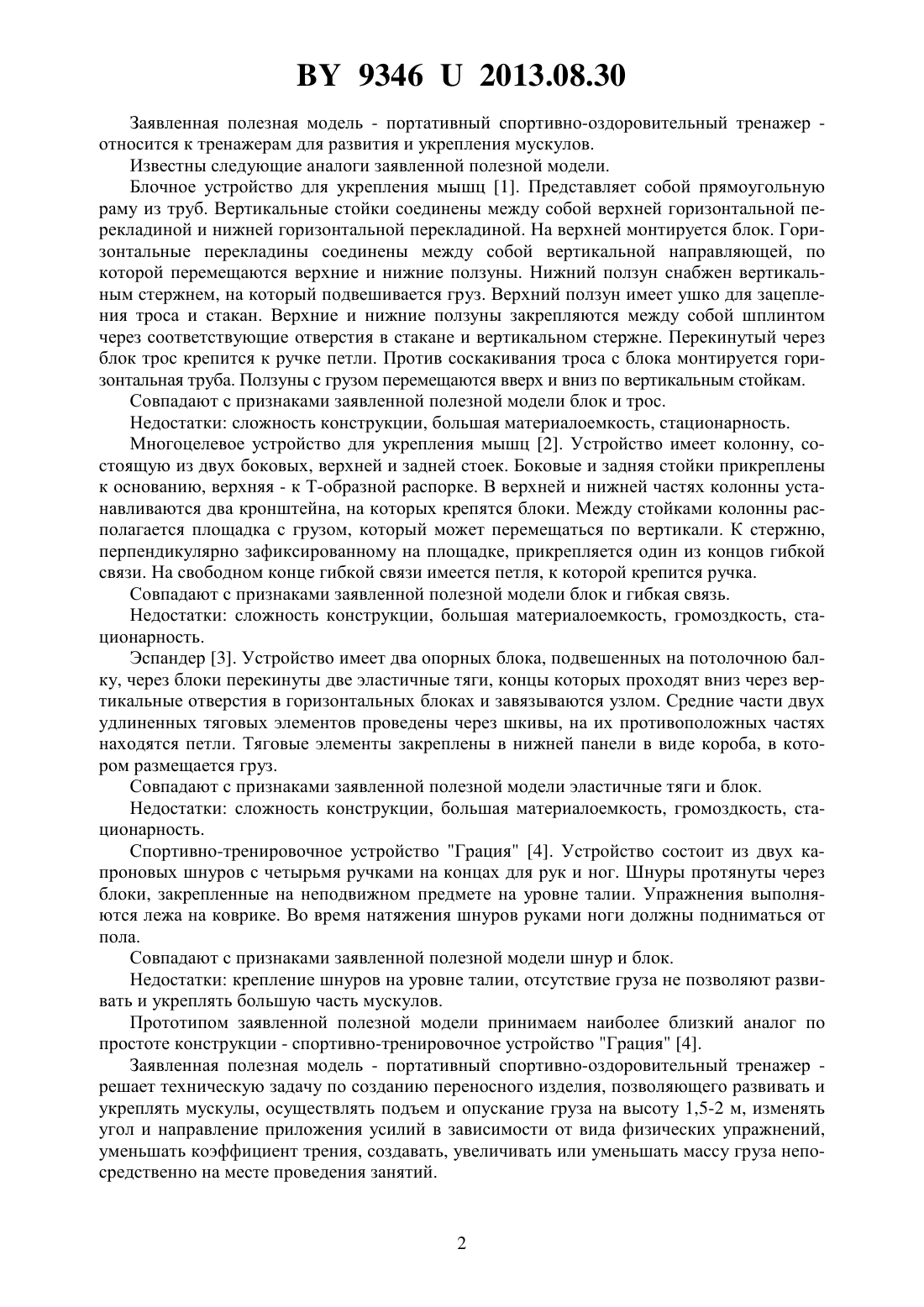

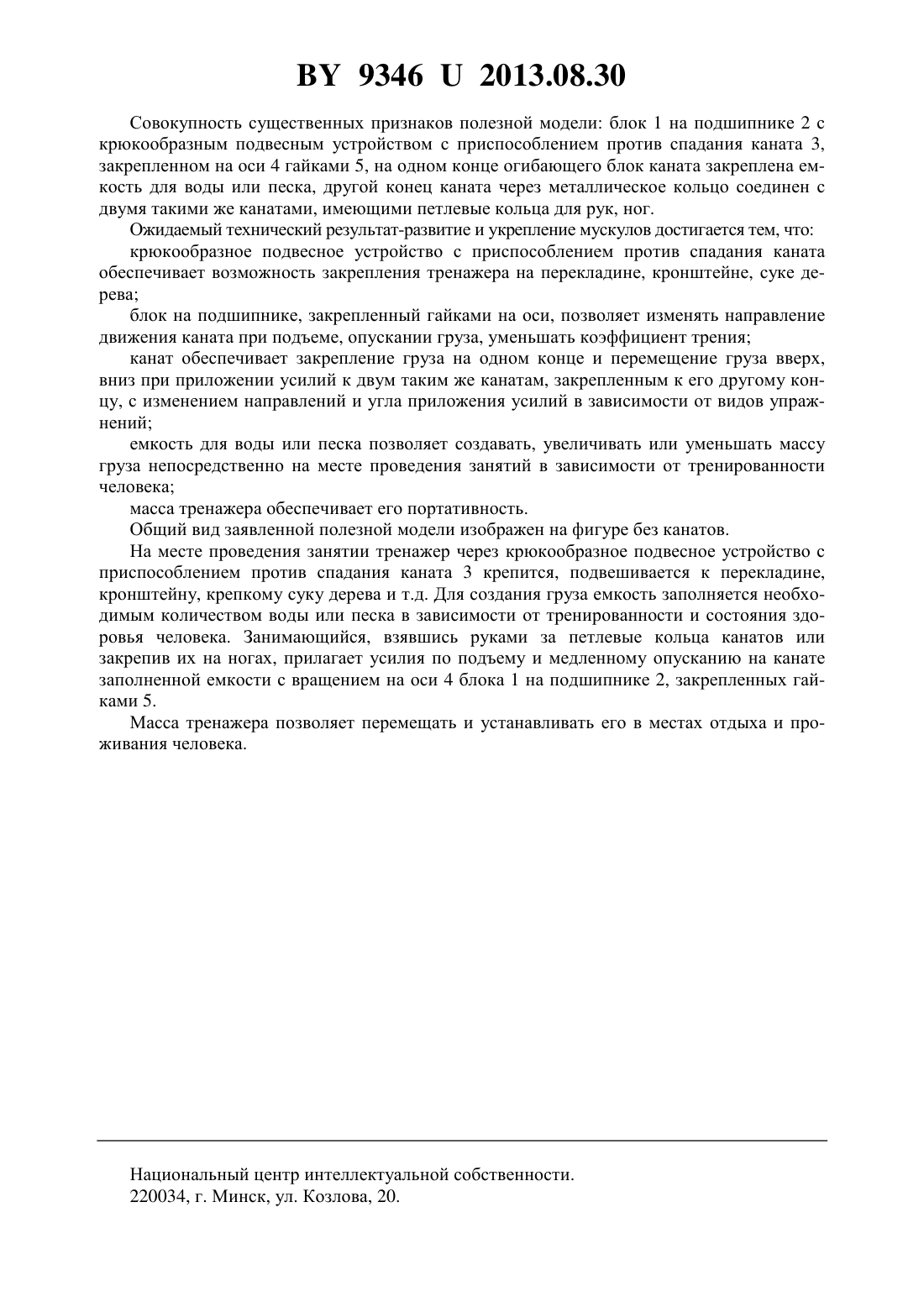

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Федотов Анатолий Яковлевич Федотов Егор Сергеевич(72) Авторы Федотов Анатолий Яковлевич Федотов Егор Сергеевич(73) Патентообладатели Федотов Анатолий Яковлевич Федотов Егор Сергеевич(57) Портативный спортивно-оздоровительный тренажер для развития и укрепления мускулов, снабженный блоком на подшипнике и канатом, отличающийся тем, что содержит крюкообразное подвесное устройство с приспособлением против спадания каната, при этом канат, огибающий блок, на одном конце имеет закрепленный груз в виде емкости для воды или песка, а другой конец каната через металлическое кольцо соединен с двумя такими же канатами, имеющими петлевые кольца для рук, ног.(56) 1. Коробкин В.Д. Нестандартное оборудование типовых спортивных залов и гимнастических площадок. - Минск Полымя, 1986. - С. 18-19. 2. Юшкевич Т.П., Васюк В.Е., Буланов В.А. Тренажеры в спорте. - М. Физкультура и спорт, 1989. - С. 32. 3. Юшкевич Т.П., Васюк В.Е., Буланов В.А. Тренажеры в спорте. - М. Физкультура и спорт, 1989. - С. 30-31. 4. Денискин Д.Н. Тренажер в доме. - М. Физкультура и спорт, 1986. 93462013.08.30 Заявленная полезная модель - портативный спортивно-оздоровительный тренажер относится к тренажерам для развития и укрепления мускулов. Известны следующие аналоги заявленной полезной модели. Блочное устройство для укрепления мышц 1. Представляет собой прямоугольную раму из труб. Вертикальные стойки соединены между собой верхней горизонтальной перекладиной и нижней горизонтальной перекладиной. На верхней монтируется блок. Горизонтальные перекладины соединены между собой вертикальной направляющей, по которой перемещаются верхние и нижние ползуны. Нижний ползун снабжен вертикальным стержнем, на который подвешивается груз. Верхний ползун имеет ушко для зацепления троса и стакан. Верхние и нижние ползуны закрепляются между собой шплинтом через соответствующие отверстия в стакане и вертикальном стержне. Перекинутый через блок трос крепится к ручке петли. Против соскакивания троса с блока монтируется горизонтальная труба. Ползуны с грузом перемещаются вверх и вниз по вертикальным стойкам. Совпадают с признаками заявленной полезной модели блок и трос. Недостатки сложность конструкции, большая материалоемкость, стационарность. Многоцелевое устройство для укрепления мышц 2. Устройство имеет колонну, состоящую из двух боковых, верхней и задней стоек. Боковые и задняя стойки прикреплены к основанию, верхняя - к Т-образной распорке. В верхней и нижней частях колонны устанавливаются два кронштейна, на которых крепятся блоки. Между стойками колонны располагается площадка с грузом, который может перемещаться по вертикали. К стержню,перпендикулярно зафиксированному на площадке, прикрепляется один из концов гибкой связи. На свободном конце гибкой связи имеется петля, к которой крепится ручка. Совпадают с признаками заявленной полезной модели блок и гибкая связь. Недостатки сложность конструкции, большая материалоемкость, громоздкость, стационарность. Эспандер 3. Устройство имеет два опорных блока, подвешенных на потолочною балку, через блоки перекинуты две эластичные тяги, концы которых проходят вниз через вертикальные отверстия в горизонтальных блоках и завязываются узлом. Средние части двух удлиненных тяговых элементов проведены через шкивы, на их противоположных частях находятся петли. Тяговые элементы закреплены в нижней панели в виде короба, в котором размещается груз. Совпадают с признаками заявленной полезной модели эластичные тяги и блок. Недостатки сложность конструкции, большая материалоемкость, громоздкость, стационарность. Спортивно-тренировочное устройство Грация 4. Устройство состоит из двух капроновых шнуров с четырьмя ручками на концах для рук и ног. Шнуры протянуты через блоки, закрепленные на неподвижном предмете на уровне талии. Упражнения выполняются лежа на коврике. Во время натяжения шнуров руками ноги должны подниматься от пола. Совпадают с признаками заявленной полезной модели шнур и блок. Недостатки крепление шнуров на уровне талии, отсутствие груза не позволяют развивать и укреплять большую часть мускулов. Прототипом заявленной полезной модели принимаем наиболее близкий аналог по простоте конструкции - спортивно-тренировочное устройство Грация 4. Заявленная полезная модель - портативный спортивно-оздоровительный тренажер решает техническую задачу по созданию переносного изделия, позволяющего развивать и укреплять мускулы, осуществлять подъем и опускание груза на высоту 1,5-2 м, изменять угол и направление приложения усилий в зависимости от вида физических упражнений,уменьшать коэффициент трения, создавать, увеличивать или уменьшать массу груза непосредственно на месте проведения занятий. 93462013.08.30 Совокупность существенных признаков полезной модели блок 1 на подшипнике 2 с крюкообразным подвесным устройством с приспособлением против спадания каната 3,закрепленном на оси 4 гайками 5, на одном конце огибающего блок каната закреплена емкость для воды или песка, другой конец каната через металлическое кольцо соединен с двумя такими же канатами, имеющими петлевые кольца для рук, ног. Ожидаемый технический результат-развитие и укрепление мускулов достигается тем, что крюкообразное подвесное устройство с приспособлением против спадания каната обеспечивает возможность закрепления тренажера на перекладине, кронштейне, суке дерева блок на подшипнике, закрепленный гайками на оси, позволяет изменять направление движения каната при подъеме, опускании груза, уменьшать коэффициент трения канат обеспечивает закрепление груза на одном конце и перемещение груза вверх,вниз при приложении усилий к двум таким же канатам, закрепленным к его другому концу, с изменением направлений и угла приложения усилий в зависимости от видов упражнений емкость для воды или песка позволяет создавать, увеличивать или уменьшать массу груза непосредственно на месте проведения занятий в зависимости от тренированности человека масса тренажера обеспечивает его портативность. Общий вид заявленной полезной модели изображен на фигуре без канатов. На месте проведения занятии тренажер через крюкообразное подвесное устройство с приспособлением против спадания каната 3 крепится, подвешивается к перекладине,кронштейну, крепкому суку дерева и т.д. Для создания груза емкость заполняется необходимым количеством воды или песка в зависимости от тренированности и состояния здоровья человека. Занимающийся, взявшись руками за петлевые кольца канатов или закрепив их на ногах, прилагает усилия по подъему и медленному опусканию на канате заполненной емкости с вращением на оси 4 блока 1 на подшипнике 2, закрепленных гайками 5. Масса тренажера позволяет перемещать и устанавливать его в местах отдыха и проживания человека. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
