Портативный спортивно-оздоровительный тренажер

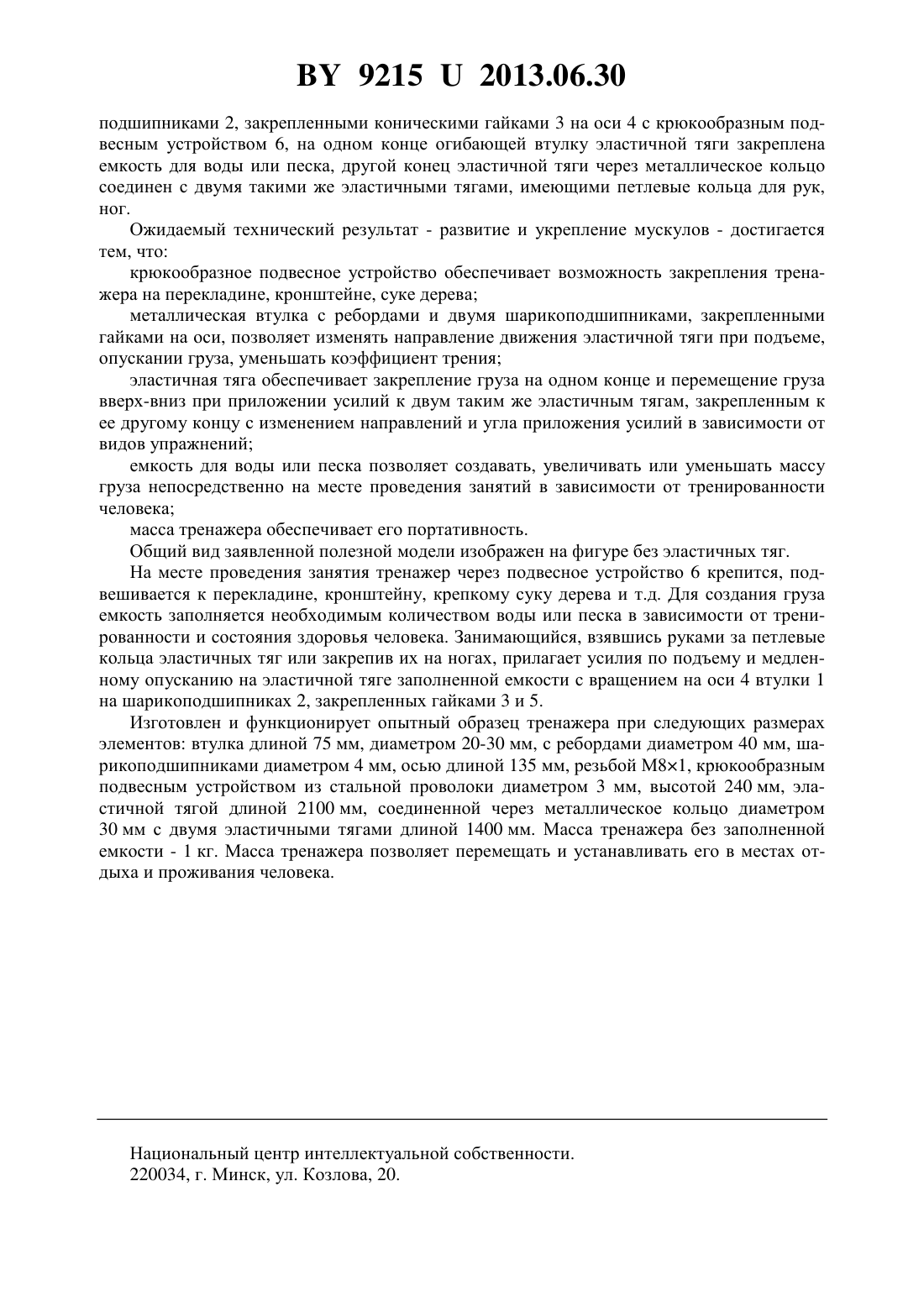

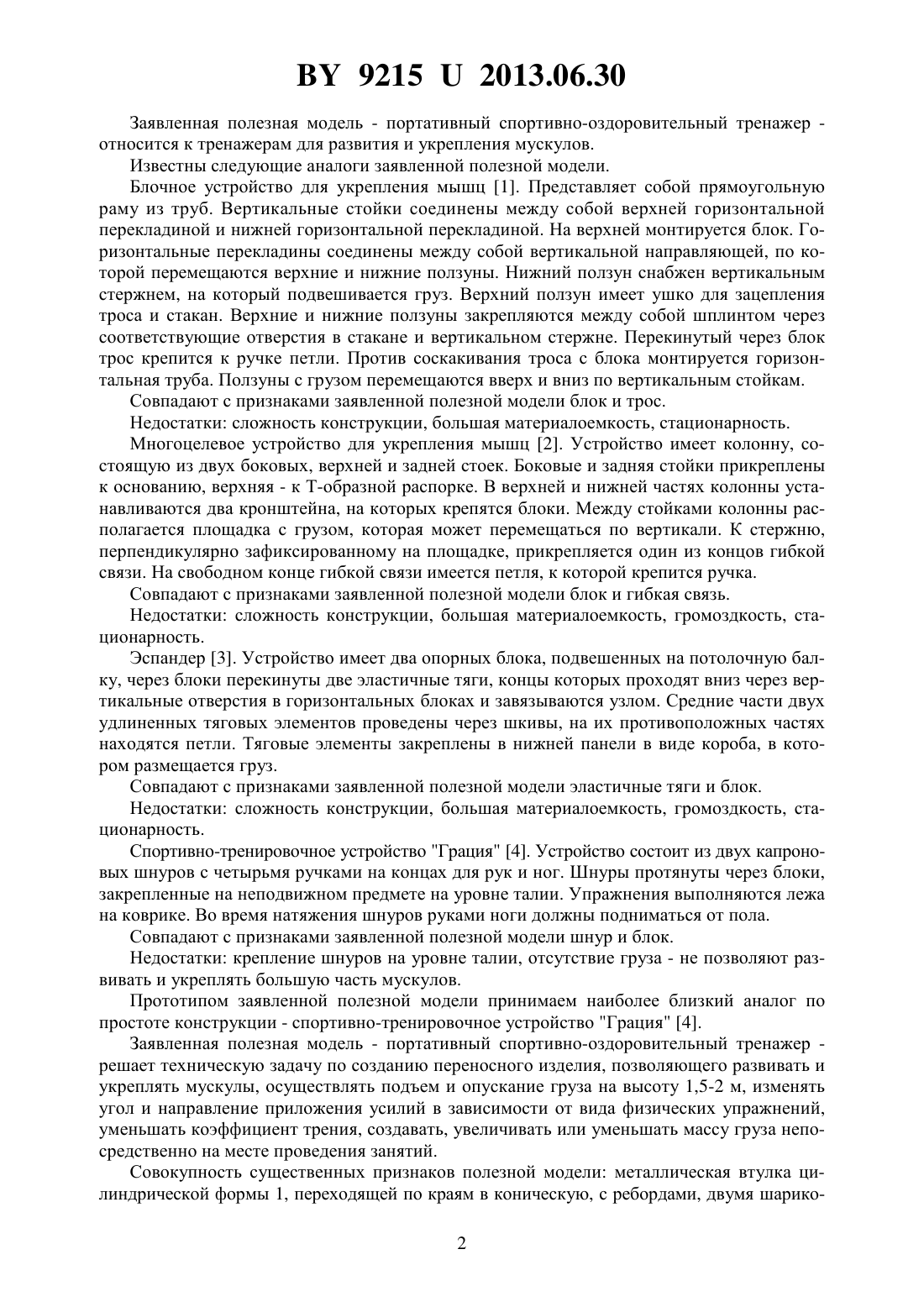

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Федотов Анатолий Яковлевич Федотов Егор Сергеевич(72) Авторы Федотов Анатолий Яковлевич Федотов Егор Сергеевич(73) Патентообладатели Федотов Анатолий Яковлевич Федотов Егор Сергеевич(57) Портативный спортивно-оздоровительный тренажер для развития и укрепления мускулов, снабженный эластичной тягой, отличающийся тем, что содержит металлическую втулку цилиндрической формы, переходящей по краям в коническую, с ребордами, два шарикоподшипника, закрепленные коническими гайками на оси с крюкообразным подвесным устройством, при этом эластичная тяга, огибающая втулку, на одном конце имеет закрепленный груз в виде емкости для воды или песка, а другой конец эластичной тяги через металлическое кольцо соединен с двумя такими же эластичными тягами, имеющими петлевые кольца для рук, ног.(56) 1. Коробкин В.Д. Нестандартное оборудование типовых спортивных залов и гимнастических площадок. ББК 75.48. К 68. - Минск Полымя, 1986. - С. 18-19. 2. Юшкевич Т.П., Васюк В.Е, Буланов В.А. Тренажеры в спорте. ББК 75.48. Ю 96. - М. Физкультура и спорт, 1989. - С. 32. 3. Юшкевич Т.П., Васюк В.Е, Буланов В.А. Тренажеры в спорте. ББК 75.48. Ю 96. - М. Физкультура и спорт, 1989. - С. 30-31. 4. Денискин Д.Н. Тренажер в доме. ББК 75.19 Д 33. - М. Физкультура и спорт 1986. 92152013.06.30 Заявленная полезная модель - портативный спортивно-оздоровительный тренажер относится к тренажерам для развития и укрепления мускулов. Известны следующие аналоги заявленной полезной модели. Блочное устройство для укрепления мышц 1. Представляет собой прямоугольную раму из труб. Вертикальные стойки соединены между собой верхней горизонтальной перекладиной и нижней горизонтальной перекладиной. На верхней монтируется блок. Горизонтальные перекладины соединены между собой вертикальной направляющей, по которой перемещаются верхние и нижние ползуны. Нижний ползун снабжен вертикальным стержнем, на который подвешивается груз. Верхний ползун имеет ушко для зацепления троса и стакан. Верхние и нижние ползуны закрепляются между собой шплинтом через соответствующие отверстия в стакане и вертикальном стержне. Перекинутый через блок трос крепится к ручке петли. Против соскакивания троса с блока монтируется горизонтальная труба. Ползуны с грузом перемещаются вверх и вниз по вертикальным стойкам. Совпадают с признаками заявленной полезной модели блок и трос. Недостатки сложность конструкции, большая материалоемкость, стационарность. Многоцелевое устройство для укрепления мышц 2. Устройство имеет колонну, состоящую из двух боковых, верхней и задней стоек. Боковые и задняя стойки прикреплены к основанию, верхняя - к Т-образной распорке. В верхней и нижней частях колонны устанавливаются два кронштейна, на которых крепятся блоки. Между стойками колонны располагается площадка с грузом, которая может перемещаться по вертикали. К стержню,перпендикулярно зафиксированному на площадке, прикрепляется один из концов гибкой связи. На свободном конце гибкой связи имеется петля, к которой крепится ручка. Совпадают с признаками заявленной полезной модели блок и гибкая связь. Недостатки сложность конструкции, большая материалоемкость, громоздкость, стационарность. Эспандер 3. Устройство имеет два опорных блока, подвешенных на потолочную балку, через блоки перекинуты две эластичные тяги, концы которых проходят вниз через вертикальные отверстия в горизонтальных блоках и завязываются узлом. Средние части двух удлиненных тяговых элементов проведены через шкивы, на их противоположных частях находятся петли. Тяговые элементы закреплены в нижней панели в виде короба, в котором размещается груз. Совпадают с признаками заявленной полезной модели эластичные тяги и блок. Недостатки сложность конструкции, большая материалоемкость, громоздкость, стационарность. Спортивно-тренировочное устройство Грация 4. Устройство состоит из двух капроновых шнуров с четырьмя ручками на концах для рук и ног. Шнуры протянуты через блоки,закрепленные на неподвижном предмете на уровне талии. Упражнения выполняются лежа на коврике. Во время натяжения шнуров руками ноги должны подниматься от пола. Совпадают с признаками заявленной полезной модели шнур и блок. Недостатки крепление шнуров на уровне талии, отсутствие груза - не позволяют развивать и укреплять большую часть мускулов. Прототипом заявленной полезной модели принимаем наиболее близкий аналог по простоте конструкции - спортивно-тренировочное устройство Грация 4. Заявленная полезная модель - портативный спортивно-оздоровительный тренажер решает техническую задачу по созданию переносного изделия, позволяющего развивать и укреплять мускулы, осуществлять подъем и опускание груза на высоту 1,5-2 м, изменять угол и направление приложения усилий в зависимости от вида физических упражнений,уменьшать коэффициент трения, создавать, увеличивать или уменьшать массу груза непосредственно на месте проведения занятий. Совокупность существенных признаков полезной модели металлическая втулка цилиндрической формы 1, переходящей по краям в коническую, с ребордами, двумя шарико 2 92152013.06.30 подшипниками 2, закрепленными коническими гайками 3 на оси 4 с крюкообразным подвесным устройством 6, на одном конце огибающей втулку эластичной тяги закреплена емкость для воды или песка, другой конец эластичной тяги через металлическое кольцо соединен с двумя такими же эластичными тягами, имеющими петлевые кольца для рук,ног. Ожидаемый технический результат - развитие и укрепление мускулов - достигается тем, что крюкообразное подвесное устройство обеспечивает возможность закрепления тренажера на перекладине, кронштейне, суке дерева металлическая втулка с ребордами и двумя шарикоподшипниками, закрепленными гайками на оси, позволяет изменять направление движения эластичной тяги при подъеме,опускании груза, уменьшать коэффициент трения эластичная тяга обеспечивает закрепление груза на одном конце и перемещение груза вверх-вниз при приложении усилий к двум таким же эластичным тягам, закрепленным к ее другому концу с изменением направлений и угла приложения усилий в зависимости от видов упражнений емкость для воды или песка позволяет создавать, увеличивать или уменьшать массу груза непосредственно на месте проведения занятий в зависимости от тренированности человека масса тренажера обеспечивает его портативность. Общий вид заявленной полезной модели изображен на фигуре без эластичных тяг. На месте проведения занятия тренажер через подвесное устройство 6 крепится, подвешивается к перекладине, кронштейну, крепкому суку дерева и т.д. Для создания груза емкость заполняется необходимым количеством воды или песка в зависимости от тренированности и состояния здоровья человека. Занимающийся, взявшись руками за петлевые кольца эластичных тяг или закрепив их на ногах, прилагает усилия по подъему и медленному опусканию на эластичной тяге заполненной емкости с вращением на оси 4 втулки 1 на шарикоподшипниках 2, закрепленных гайками 3 и 5. Изготовлен и функционирует опытный образец тренажера при следующих размерах элементов втулка длиной 75 мм, диаметром 20-30 мм, с ребордами диаметром 40 мм, шарикоподшипниками диаметром 4 мм, осью длиной 135 мм, резьбой М 81, крюкообразным подвесным устройством из стальной проволоки диаметром 3 мм, высотой 240 мм, эластичной тягой длиной 2100 мм, соединенной через металлическое кольцо диаметром 30 мм с двумя эластичными тягами длиной 1400 мм. Масса тренажера без заполненной емкости - 1 кг. Масса тренажера позволяет перемещать и устанавливать его в местах отдыха и проживания человека. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
