Устройство для нанесения проявителя при капиллярной дефектоскопии

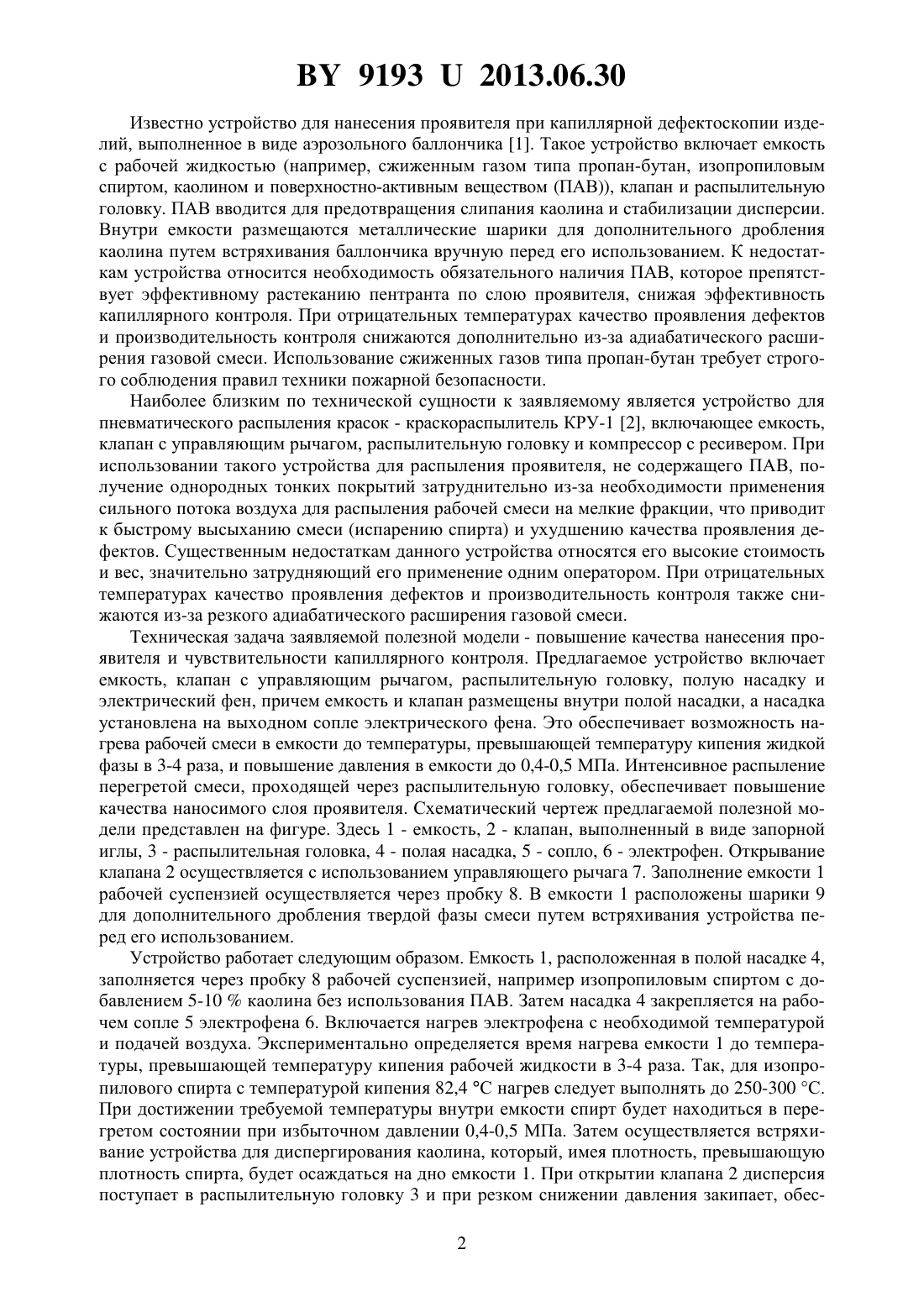

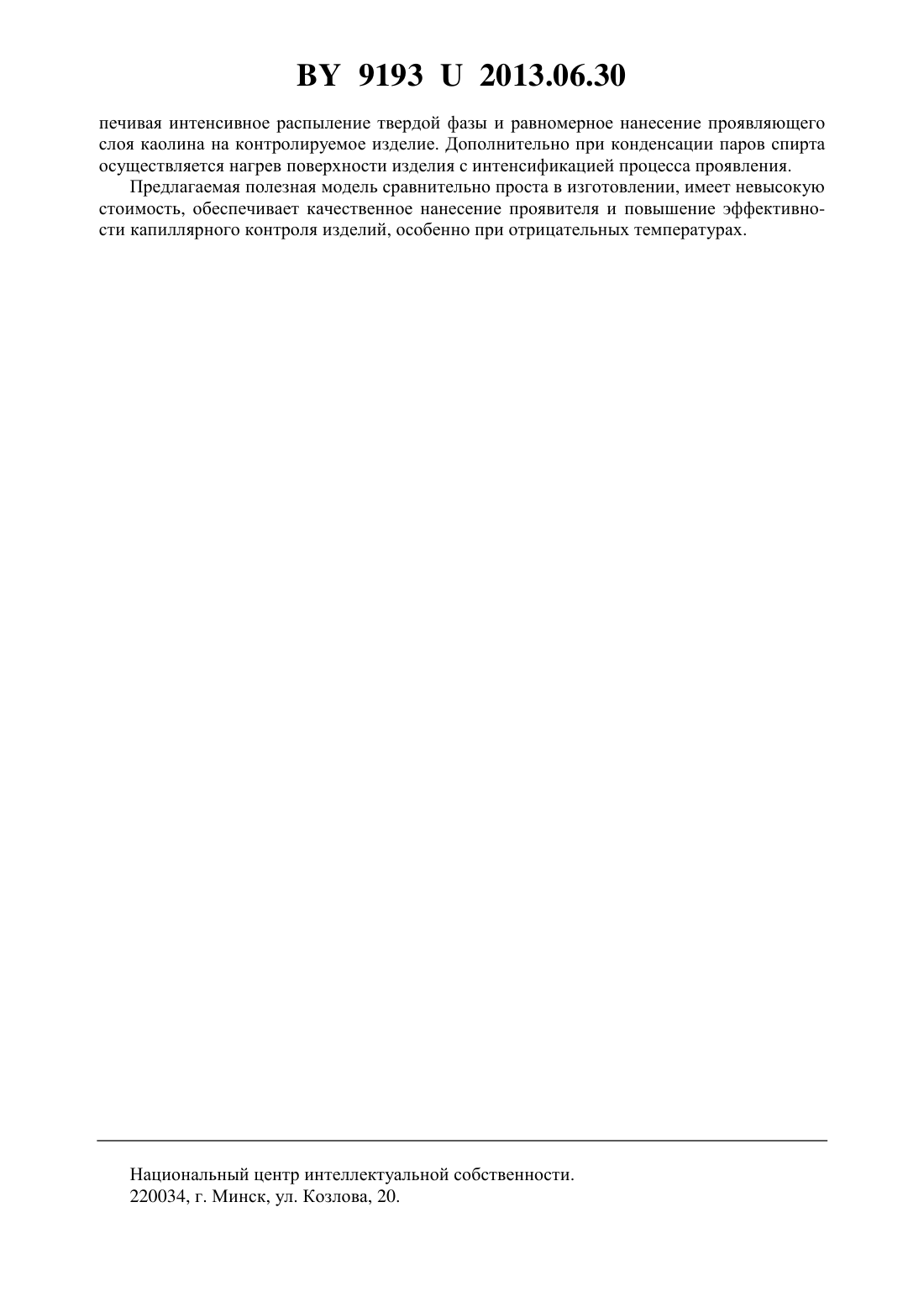

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПРОЯВИТЕЛЯ ПРИ КАПИЛЛЯРНОЙ ДЕФЕКТОСКОПИИ(71) Заявитель Государственное научное учреждение Институт прикладной физики Национальной академии наук Беларуси(72) Автор Деленковский Николай Владимирович(73) Патентообладатель Государственное научное учреждение Институт прикладной физики Национальной академии наук Беларуси(57) Устройство для нанесения проявителя при капиллярной дефектоскопии, включающее емкость, клапан с управляющей рукояткой и распылительную головку, отличающееся тем, что устройство дополнительно включает полую насадку и электрический фен, причем емкость и клапан размещены внутри полой насадки, а насадка установлена на выходном сопле электрического фена. Устройство относится к капиллярной дефектоскопии и может быть использовано при нанесении проявителя при цветном и люминесцентном капиллярном контроле изделий. 91932013.06.30 Известно устройство для нанесения проявителя при капиллярной дефектоскопии изделий, выполненное в виде аэрозольного баллончика 1. Такое устройство включает емкость с рабочей жидкостью (например, сжиженным газом типа пропан-бутан, изопропиловым спиртом, каолином и поверхностно-активным веществом (ПАВ, клапан и распылительную головку. ПАВ вводится для предотвращения слипания каолина и стабилизации дисперсии. Внутри емкости размещаются металлические шарики для дополнительного дробления каолина путем встряхивания баллончика вручную перед его использованием. К недостаткам устройства относится необходимость обязательного наличия ПАВ, которое препятствует эффективному растеканию пентранта по слою проявителя, снижая эффективность капиллярного контроля. При отрицательных температурах качество проявления дефектов и производительность контроля снижаются дополнительно из-за адиабатического расширения газовой смеси. Использование сжиженных газов типа пропан-бутан требует строгого соблюдения правил техники пожарной безопасности. Наиболее близким по технической сущности к заявляемому является устройство для пневматического распыления красок - краскораспылитель КРУ-1 2, включающее емкость,клапан с управляющим рычагом, распылительную головку и компрессор с ресивером. При использовании такого устройства для распыления проявителя, не содержащего ПАВ, получение однородных тонких покрытий затруднительно из-за необходимости применения сильного потока воздуха для распыления рабочей смеси на мелкие фракции, что приводит к быстрому высыханию смеси (испарению спирта) и ухудшению качества проявления дефектов. Существенным недостаткам данного устройства относятся его высокие стоимость и вес, значительно затрудняющий его применение одним оператором. При отрицательных температурах качество проявления дефектов и производительность контроля также снижаются из-за резкого адиабатического расширения газовой смеси. Техническая задача заявляемой полезной модели - повышение качества нанесения проявителя и чувствительности капиллярного контроля. Предлагаемое устройство включает емкость, клапан с управляющим рычагом, распылительную головку, полую насадку и электрический фен, причем емкость и клапан размещены внутри полой насадки, а насадка установлена на выходном сопле электрического фена. Это обеспечивает возможность нагрева рабочей смеси в емкости до температуры, превышающей температуру кипения жидкой фазы в 3-4 раза, и повышение давления в емкости до 0,4-0,5 МПа. Интенсивное распыление перегретой смеси, проходящей через распылительную головку, обеспечивает повышение качества наносимого слоя проявителя. Схематический чертеж предлагаемой полезной модели представлен на фигуре. Здесь 1 - емкость, 2 - клапан, выполненный в виде запорной иглы, 3 - распылительная головка, 4 - полая насадка, 5 - сопло, 6 - электрофен. Открывание клапана 2 осуществляется с использованием управляющего рычага 7. Заполнение емкости 1 рабочей суспензией осуществляется через пробку 8. В емкости 1 расположены шарики 9 для дополнительного дробления твердой фазы смеси путем встряхивания устройства перед его использованием. Устройство работает следующим образом. Емкость 1, расположенная в полой насадке 4,заполняется через пробку 8 рабочей суспензией, например изопропиловым спиртом с добавлением 5-10 каолина без использования ПАВ. Затем насадка 4 закрепляется на рабочем сопле 5 электрофена 6. Включается нагрев электрофена с необходимой температурой и подачей воздуха. Экспериментально определяется время нагрева емкости 1 до температуры, превышающей температуру кипения рабочей жидкости в 3-4 раза. Так, для изопропилового спирта с температурой кипения 82,4 С нагрев следует выполнять до 250-300 С. При достижении требуемой температуры внутри емкости спирт будет находиться в перегретом состоянии при избыточном давлении 0,4-0,5 МПа. Затем осуществляется встряхивание устройства для диспергирования каолина, который, имея плотность, превышающую плотность спирта, будет осаждаться на дно емкости 1. При открытии клапана 2 дисперсия поступает в распылительную головку 3 и при резком снижении давления закипает, обес 2 91932013.06.30 печивая интенсивное распыление твердой фазы и равномерное нанесение проявляющего слоя каолина на контролируемое изделие. Дополнительно при конденсации паров спирта осуществляется нагрев поверхности изделия с интенсификацией процесса проявления. Предлагаемая полезная модель сравнительно проста в изготовлении, имеет невысокую стоимость, обеспечивает качественное нанесение проявителя и повышение эффективности капиллярного контроля изделий, особенно при отрицательных температурах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
