Плуг-фреза

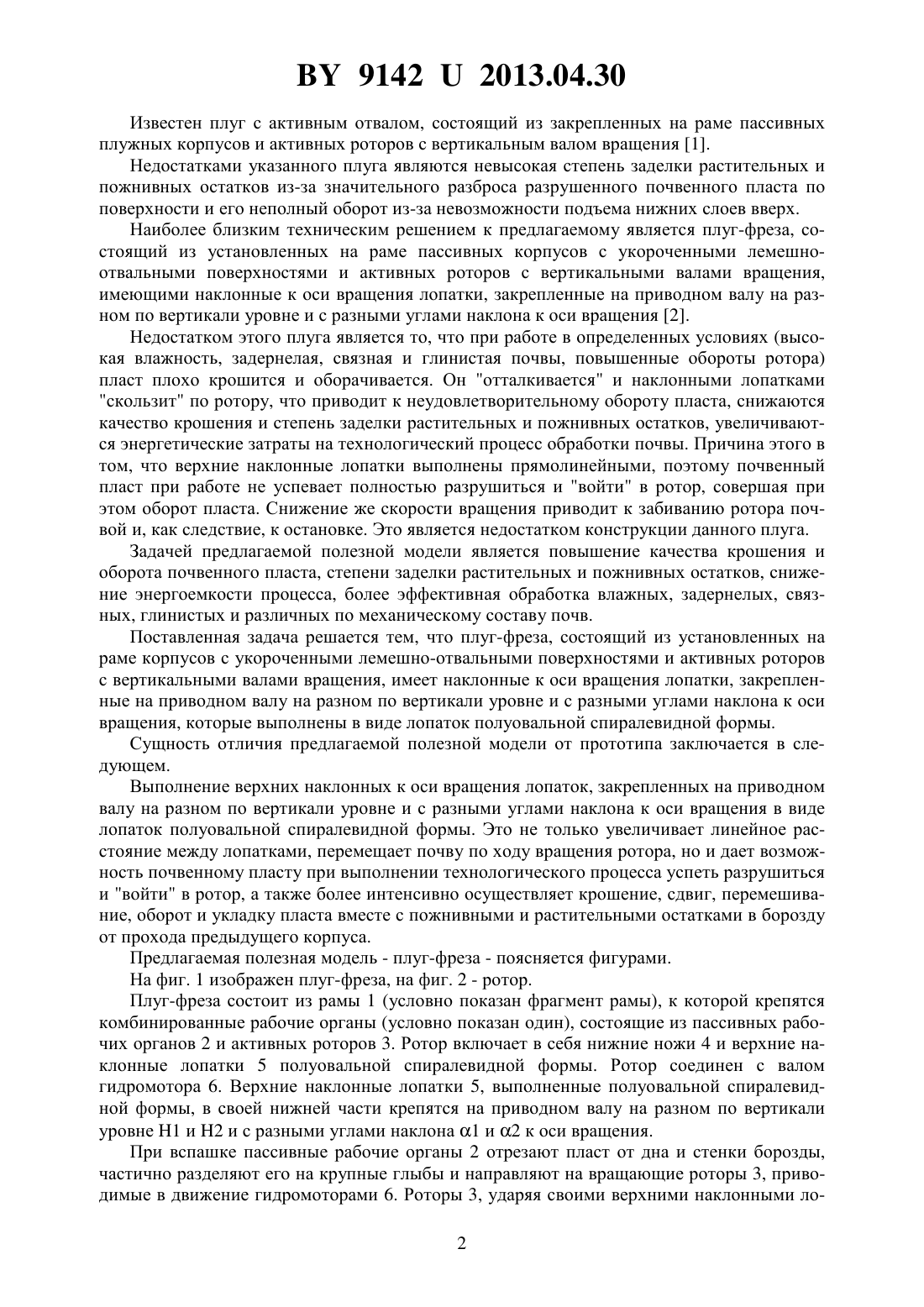

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Автор Филиппов Александр Иванович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Плуг-фреза, состоящий из установленных на раме пассивных корпусов с укороченными лемешно-отвальными поверхностями и активных роторов с вертикальными валами вращения, имеющими наклонные к оси вращения прямолинейные лопатки, закрепленные на приводном валу на разном по вертикали уровне и с разными углами наклона к оси вращения, отличающийся тем, что наклонные к оси вращения лопатки, закрепленные на приводном валу на разном по вертикали уровне и с разными углами наклона к оси вращения, выполнены в виде лопаток полуовальной спиралевидной формы. Предлагаемая полезная модель относится к орудиям для основной обработки почвы, в частности к плугам с комбинированными рабочими органами, и предназначена для вспашки различных по механическому составу почв. 91422013.04.30 Известен плуг с активным отвалом, состоящий из закрепленных на раме пассивных плужных корпусов и активных роторов с вертикальным валом вращения 1. Недостатками указанного плуга являются невысокая степень заделки растительных и пожнивных остатков из-за значительного разброса разрушенного почвенного пласта по поверхности и его неполный оборот из-за невозможности подъема нижних слоев вверх. Наиболее близким техническим решением к предлагаемому является плуг-фреза, состоящий из установленных на раме пассивных корпусов с укороченными лемешноотвальными поверхностями и активных роторов с вертикальными валами вращения,имеющими наклонные к оси вращения лопатки, закрепленные на приводном валу на разном по вертикали уровне и с разными углами наклона к оси вращения 2. Недостатком этого плуга является то, что при работе в определенных условиях (высокая влажность, задернелая, связная и глинистая почвы, повышенные обороты ротора) пласт плохо крошится и оборачивается. Он отталкивается и наклонными лопатками скользит по ротору, что приводит к неудовлетворительному обороту пласта, снижаются качество крошения и степень заделки растительных и пожнивных остатков, увеличиваются энергетические затраты на технологический процесс обработки почвы. Причина этого в том, что верхние наклонные лопатки выполнены прямолинейными, поэтому почвенный пласт при работе не успевает полностью разрушиться и войти в ротор, совершая при этом оборот пласта. Снижение же скорости вращения приводит к забиванию ротора почвой и, как следствие, к остановке. Это является недостатком конструкции данного плуга. Задачей предлагаемой полезной модели является повышение качества крошения и оборота почвенного пласта, степени заделки растительных и пожнивных остатков, снижение энергоемкости процесса, более эффективная обработка влажных, задернелых, связных, глинистых и различных по механическому составу почв. Поставленная задача решается тем, что плуг-фреза, состоящий из установленных на раме корпусов с укороченными лемешно-отвальными поверхностями и активных роторов с вертикальными валами вращения, имеет наклонные к оси вращения лопатки, закрепленные на приводном валу на разном по вертикали уровне и с разными углами наклона к оси вращения, которые выполнены в виде лопаток полуовальной спиралевидной формы. Сущность отличия предлагаемой полезной модели от прототипа заключается в следующем. Выполнение верхних наклонных к оси вращения лопаток, закрепленных на приводном валу на разном по вертикали уровне и с разными углами наклона к оси вращения в виде лопаток полуовальной спиралевидной формы. Это не только увеличивает линейное расстояние между лопатками, перемещает почву по ходу вращения ротора, но и дает возможность почвенному пласту при выполнении технологического процесса успеть разрушиться и войти в ротор, а также более интенсивно осуществляет крошение, сдвиг, перемешивание, оборот и укладку пласта вместе с пожнивными и растительными остатками в борозду от прохода предыдущего корпуса. Предлагаемая полезная модель - плуг-фреза - поясняется фигурами. На фиг. 1 изображен плуг-фреза, на фиг. 2 - ротор. Плуг-фреза состоит из рамы 1 (условно показан фрагмент рамы), к которой крепятся комбинированные рабочие органы (условно показан один), состоящие из пассивных рабочих органов 2 и активных роторов 3. Ротор включает в себя нижние ножи 4 и верхние наклонные лопатки 5 полуовальной спиралевидной формы. Ротор соединен с валом гидромотора 6. Верхние наклонные лопатки 5, выполненные полуовальной спиралевидной формы, в своей нижней части крепятся на приводном валу на разном по вертикали уровне 1 и 2 и с разными углами наклона 1 и 2 к оси вращения. При вспашке пассивные рабочие органы 2 отрезают пласт от дна и стенки борозды,частично разделяют его на крупные глыбы и направляют на вращающие роторы 3, приводимые в движение гидромоторами 6. Роторы 3, ударяя своими верхними наклонными ло 2 91422013.04.30 патками 5, выполненными полуовальной спиралевидной формы, интенсивно крошат и сдвигают верхние слои почвы вместе с растительными и пожнивными остатками, оборачивают и сбрасывают их на дно борозды. Одновременно нижние ножи 4 подрезают нижние слои пласта и сообщают им вертикальное перемещение. Совместным действием нижних ножей 4 и верхних наклонных лопаток 5, выполненных полуовальной спиралевидной формы, осуществляют интенсивное крошение, сдвиг, перемешивание, оборот и укладку пласта вместе с пожнивными и растительными остатками в борозду от прохода предыдущего корпуса. Применение предложенной конструкции плуга-фрезы позволит использовать его в сельском хозяйстве для более эффективной обработки влажных, задернелых, связных,глинистых и различных по механическому составу почв. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
