Плуг-фреза

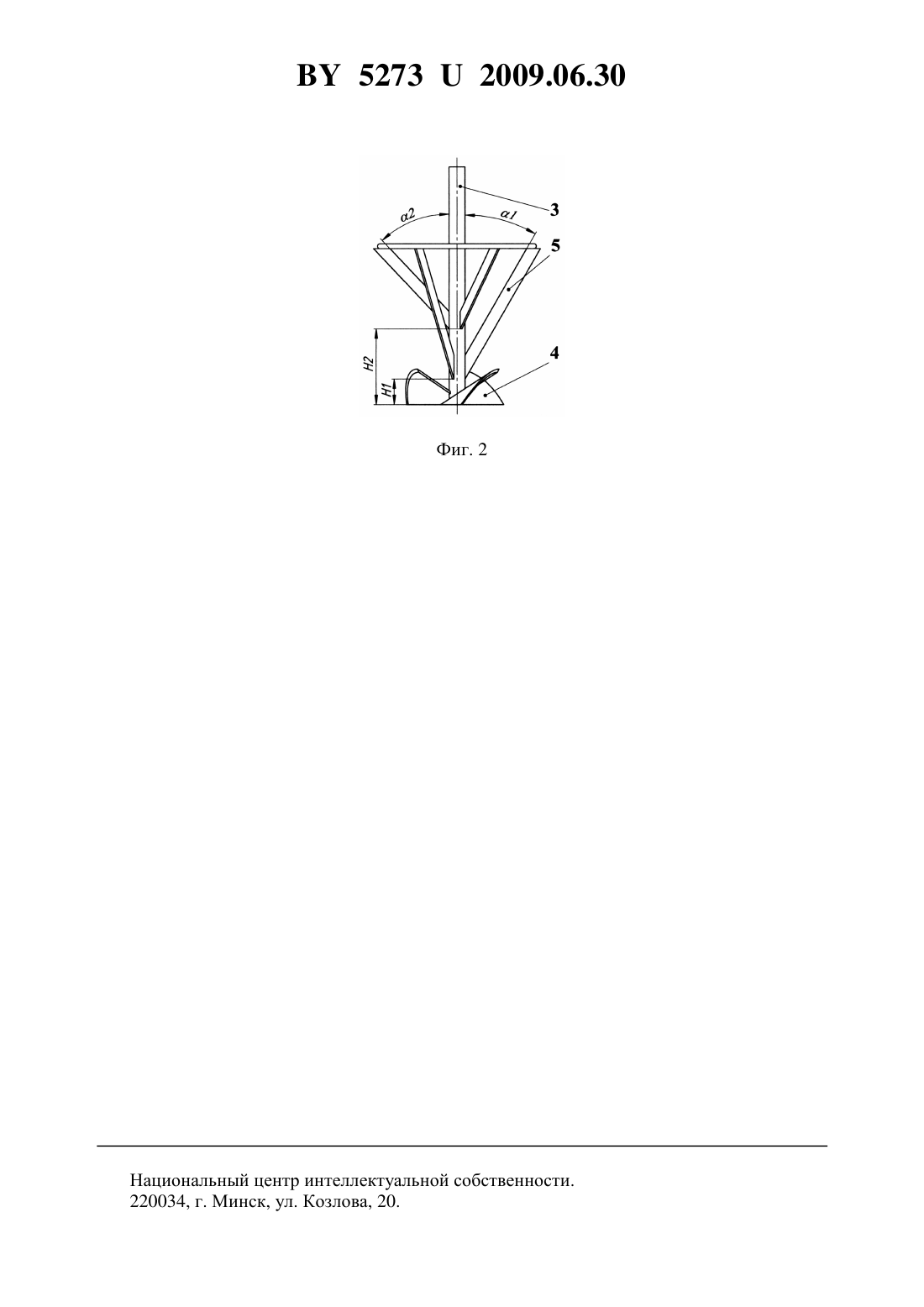

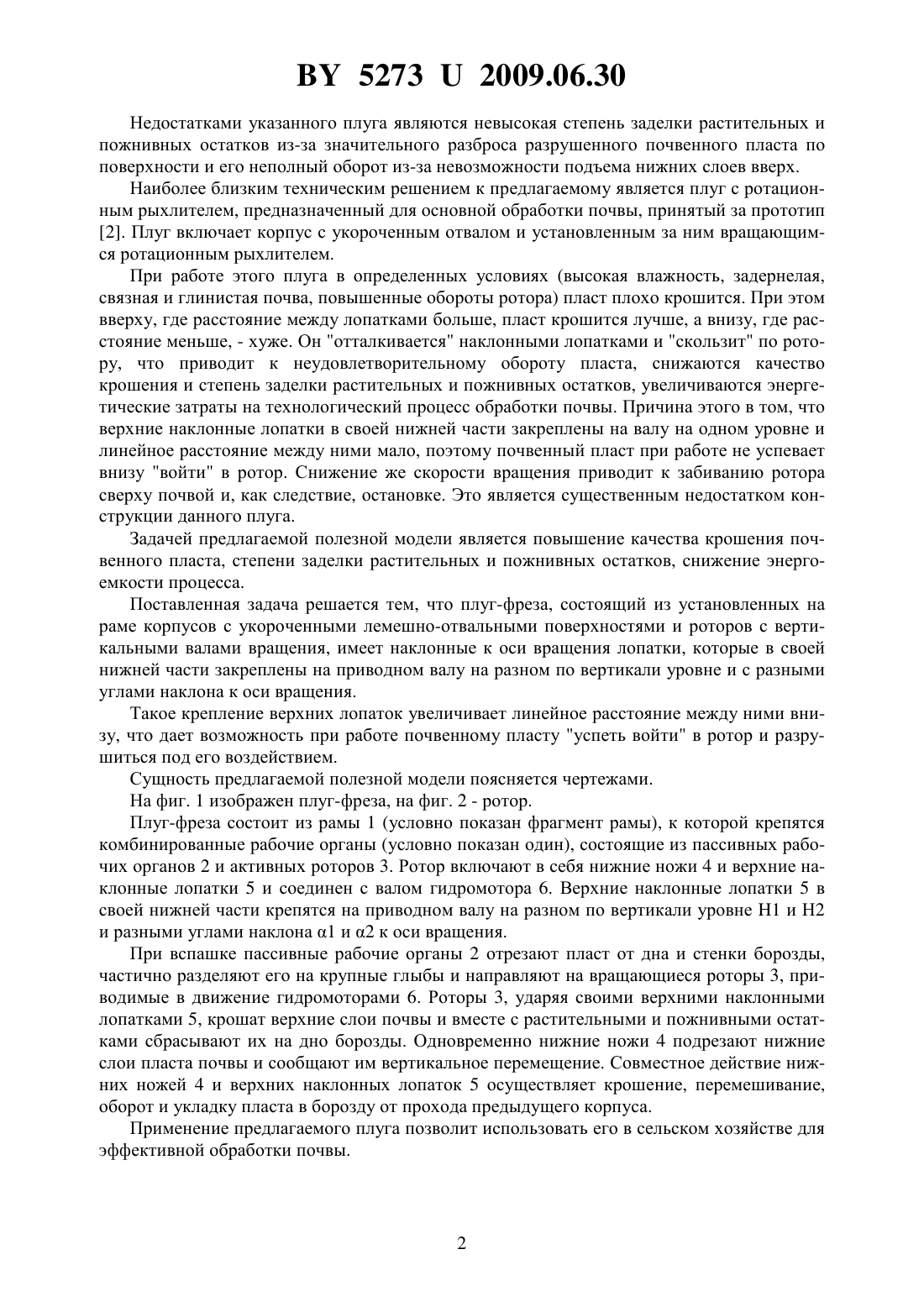

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Ботян Иван Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг-фреза, состоящий из установленных на раме пассивных корпусов с укороченными лемешно-отвальными поверхностями и активных роторов с вертикальными валами вращения, имеющими наклонные к оси вращения лопатки, отличающийся тем, что последние в своей нижней части закреплены на приводном валу на разном по вертикали уровне и с разными углами наклона к оси вращения. Предлагаемая полезная модель относится к орудиям для основной обработки почвы, в частности к плугам с комбинированными рабочими органами, и предназначена для вспашки различных по механическому составу почв. Известен плуг с активным отвалом, состоящий из закрепленных на раме пассивных плужных корпусов и активных роторов с вертикальным валом вращения 1. 52732009.06.30 Недостатками указанного плуга являются невысокая степень заделки растительных и пожнивных остатков из-за значительного разброса разрушенного почвенного пласта по поверхности и его неполный оборот из-за невозможности подъема нижних слоев вверх. Наиболее близким техническим решением к предлагаемому является плуг с ротационным рыхлителем, предназначенный для основной обработки почвы, принятый за прототип 2. Плуг включает корпус с укороченным отвалом и установленным за ним вращающимся ротационным рыхлителем. При работе этого плуга в определенных условиях (высокая влажность, задернелая,связная и глинистая почва, повышенные обороты ротора) пласт плохо крошится. При этом вверху, где расстояние между лопатками больше, пласт крошится лучше, а внизу, где расстояние меньше, - хуже. Он отталкивается наклонными лопатками и скользит по ротору, что приводит к неудовлетворительному обороту пласта, снижаются качество крошения и степень заделки растительных и пожнивных остатков, увеличиваются энергетические затраты на технологический процесс обработки почвы. Причина этого в том, что верхние наклонные лопатки в своей нижней части закреплены на валу на одном уровне и линейное расстояние между ними мало, поэтому почвенный пласт при работе не успевает внизу войти в ротор. Снижение же скорости вращения приводит к забиванию ротора сверху почвой и, как следствие, остановке. Это является существенным недостатком конструкции данного плуга. Задачей предлагаемой полезной модели является повышение качества крошения почвенного пласта, степени заделки растительных и пожнивных остатков, снижение энергоемкости процесса. Поставленная задача решается тем, что плуг-фреза, состоящий из установленных на раме корпусов с укороченными лемешно-отвальными поверхностями и роторов с вертикальными валами вращения, имеет наклонные к оси вращения лопатки, которые в своей нижней части закреплены на приводном валу на разном по вертикали уровне и с разными углами наклона к оси вращения. Такое крепление верхних лопаток увеличивает линейное расстояние между ними внизу, что дает возможность при работе почвенному пласту успеть войти в ротор и разрушиться под его воздействием. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображен плуг-фреза, на фиг. 2 - ротор. Плуг-фреза состоит из рамы 1 (условно показан фрагмент рамы), к которой крепятся комбинированные рабочие органы (условно показан один), состоящие из пассивных рабочих органов 2 и активных роторов 3. Ротор включают в себя нижние ножи 4 и верхние наклонные лопатки 5 и соединен с валом гидромотора 6. Верхние наклонные лопатки 5 в своей нижней части крепятся на приводном валу на разном по вертикали уровне 1 и Н 2 и разными углами наклона 1 и 2 к оси вращения. При вспашке пассивные рабочие органы 2 отрезают пласт от дна и стенки борозды,частично разделяют его на крупные глыбы и направляют на вращающиеся роторы 3, приводимые в движение гидромоторами 6. Роторы 3, ударяя своими верхними наклонными лопатками 5, крошат верхние слои почвы и вместе с растительными и пожнивными остатками сбрасывают их на дно борозды. Одновременно нижние ножи 4 подрезают нижние слои пласта почвы и сообщают им вертикальное перемещение. Совместное действие нижних ножей 4 и верхних наклонных лопаток 5 осуществляет крошение, перемешивание,оборот и укладку пласта в борозду от прохода предыдущего корпуса. Применение предлагаемого плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
