Спектральное устройство

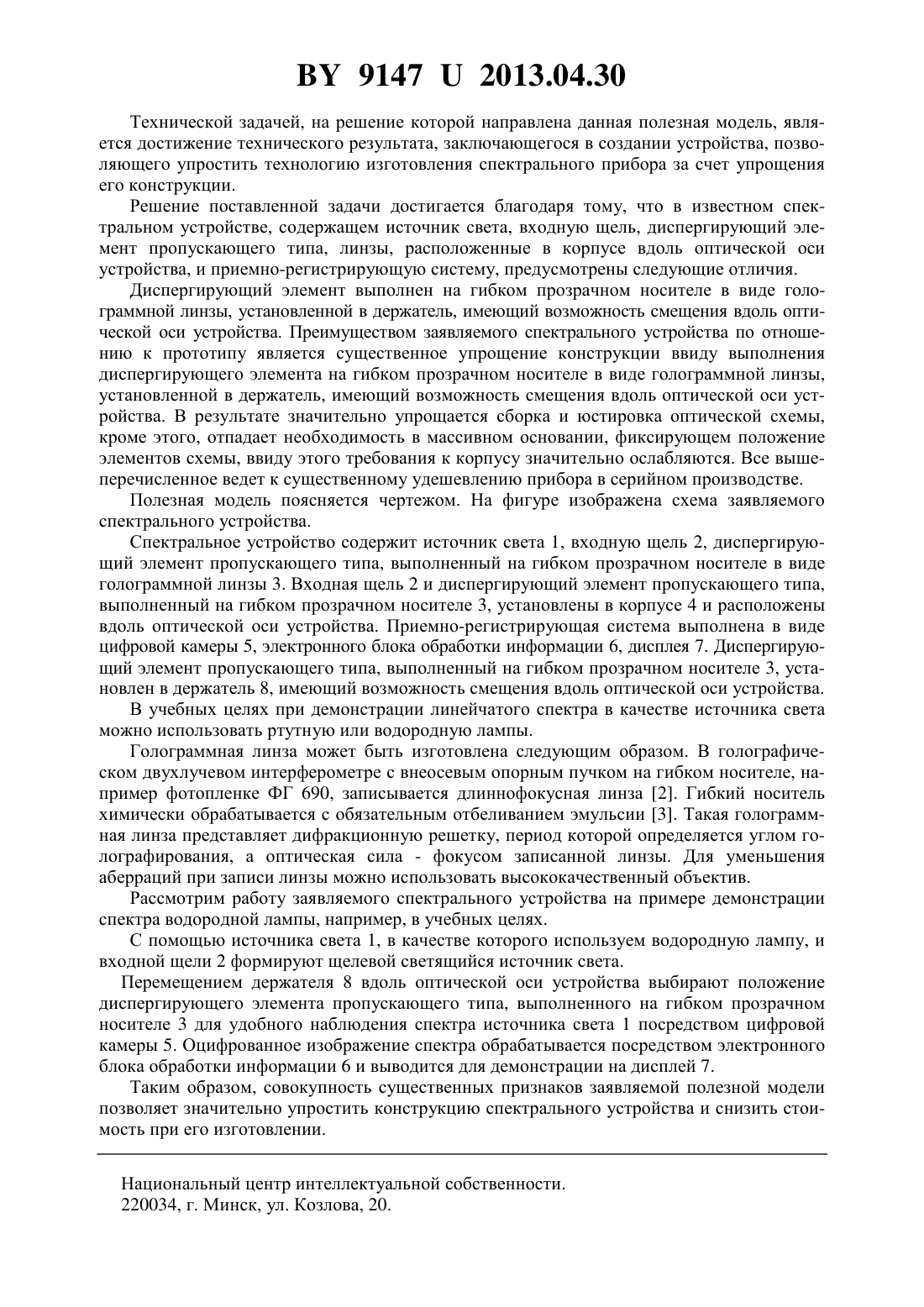

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный университет имени Янки Купалы(72) Автор Ляликов Александр Михайлович(73) Патентообладатель Учреждение образования Гродненский государственный университет имени Янки Купалы(57) Спектральное устройство, содержащее источник света, входную щель, диспергирующий элемент пропускающего типа, линзы, расположенные в корпусе вдоль оптической оси устройства, и приемно-регистрирующую систему, отличающееся тем, что диспергирующий элемент выполнен на гибком прозрачном носителе в виде голограммной линзы,установленной в держатель, имеющий возможность смещения вдоль оптической оси устройства.(56) 1. Прикладная физическая оптика / Под ред. В.А.Москалева. Политехника. - СанктПетербург, 1995. - С. 422. 2. Бекетова А.К., Белозеров А.Ф., Березкин А.Н. и др. Голографическая интерферометрия фазовых объектов. - Л. Наука, 1979. - С. 163. 3. Оптическая голография / Под ред. Г.Колфилда. Т. 2. - М. Мир, 1982. - С. 281. Полезная модель относится к области оптического приборостроения, в частности к спектральным оптическим устройствам наблюдения и регистрации спектра. Наиболее близким техническим решением, принятым за прототип, заявляемой полезной модели является спектральное устройство 1, содержащее источник света, входную щель, диспергирующий элемент пропускающего типа, линзы, расположенные в корпусе вдоль оптической оси устройства, и приемно-регистрирующую систему. Данное устройство позволяет наблюдать спектр излучения источника света или его регистрировать. В связи с изложенным, недостатком прототипа является технологическая сложность и высокая трудоемкость его изготовления. 91472013.04.30 Технической задачей, на решение которой направлена данная полезная модель, является достижение технического результата, заключающегося в создании устройства, позволяющего упростить технологию изготовления спектрального прибора за счет упрощения его конструкции. Решение поставленной задачи достигается благодаря тому, что в известном спектральном устройстве, содержащем источник света, входную щель, диспергирующий элемент пропускающего типа, линзы, расположенные в корпусе вдоль оптической оси устройства, и приемно-регистрирующую систему, предусмотрены следующие отличия. Диспергирующий элемент выполнен на гибком прозрачном носителе в виде голограммной линзы, установленной в держатель, имеющий возможность смещения вдоль оптической оси устройства. Преимуществом заявляемого спектрального устройства по отношению к прототипу является существенное упрощение конструкции ввиду выполнения диспергирующего элемента на гибком прозрачном носителе в виде голограммной линзы,установленной в держатель, имеющий возможность смещения вдоль оптической оси устройства. В результате значительно упрощается сборка и юстировка оптической схемы,кроме этого, отпадает необходимость в массивном основании, фиксирующем положение элементов схемы, ввиду этого требования к корпусу значительно ослабляются. Все вышеперечисленное ведет к существенному удешевлению прибора в серийном производстве. Полезная модель поясняется чертежом. На фигуре изображена схема заявляемого спектрального устройства. Спектральное устройство содержит источник света 1, входную щель 2, диспергирующий элемент пропускающего типа, выполненный на гибком прозрачном носителе в виде голограммной линзы 3. Входная щель 2 и диспергирующий элемент пропускающего типа,выполненный на гибком прозрачном носителе 3, установлены в корпусе 4 и расположены вдоль оптической оси устройства. Приемно-регистрирующая система выполнена в виде цифровой камеры 5, электронного блока обработки информации 6, дисплея 7. Диспергирующий элемент пропускающего типа, выполненный на гибком прозрачном носителе 3, установлен в держатель 8, имеющий возможность смещения вдоль оптической оси устройства. В учебных целях при демонстрации линейчатого спектра в качестве источника света можно использовать ртутную или водородную лампы. Голограммная линза может быть изготовлена следующим образом. В голографическом двухлучевом интерферометре с внеосевым опорным пучком на гибком носителе, например фотопленке ФГ 690, записывается длиннофокусная линза 2. Гибкий носитель химически обрабатывается с обязательным отбеливанием эмульсии 3. Такая голограммная линза представляет дифракционную решетку, период которой определяется углом голографирования, а оптическая сила - фокусом записанной линзы. Для уменьшения аберраций при записи линзы можно использовать высококачественный объектив. Рассмотрим работу заявляемого спектрального устройства на примере демонстрации спектра водородной лампы, например, в учебных целях. С помощью источника света 1, в качестве которого используем водородную лампу, и входной щели 2 формируют щелевой светящийся источник света. Перемещением держателя 8 вдоль оптической оси устройства выбирают положение диспергирующего элемента пропускающего типа, выполненного на гибком прозрачном носителе 3 для удобного наблюдения спектра источника света 1 посредством цифровой камеры 5. Оцифрованное изображение спектра обрабатывается посредством электронного блока обработки информации 6 и выводится для демонстрации на дисплей 7. Таким образом, совокупность существенных признаков заявляемой полезной модели позволяет значительно упростить конструкцию спектрального устройства и снизить стоимость при его изготовлении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
