Гидроэлектростанция

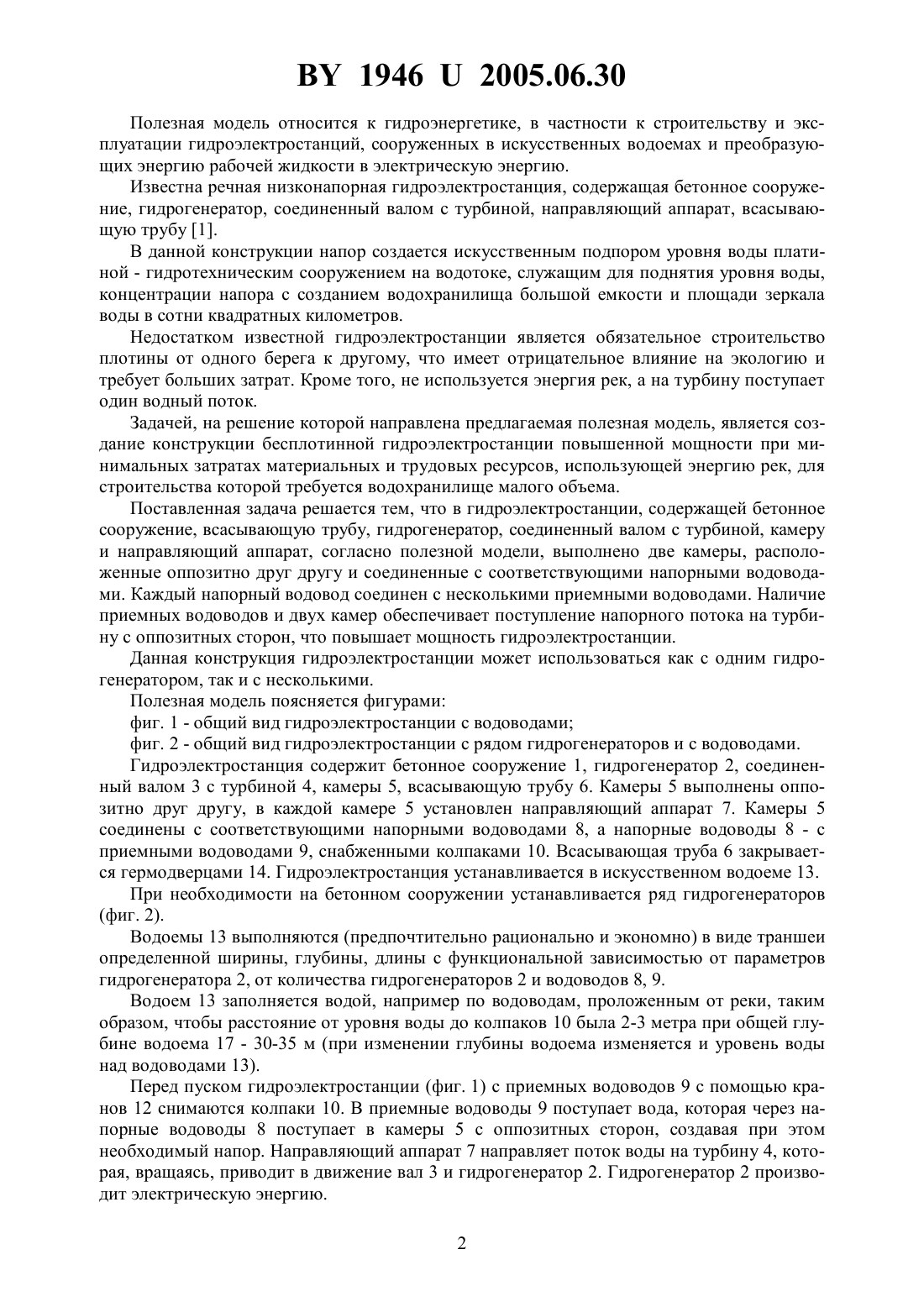

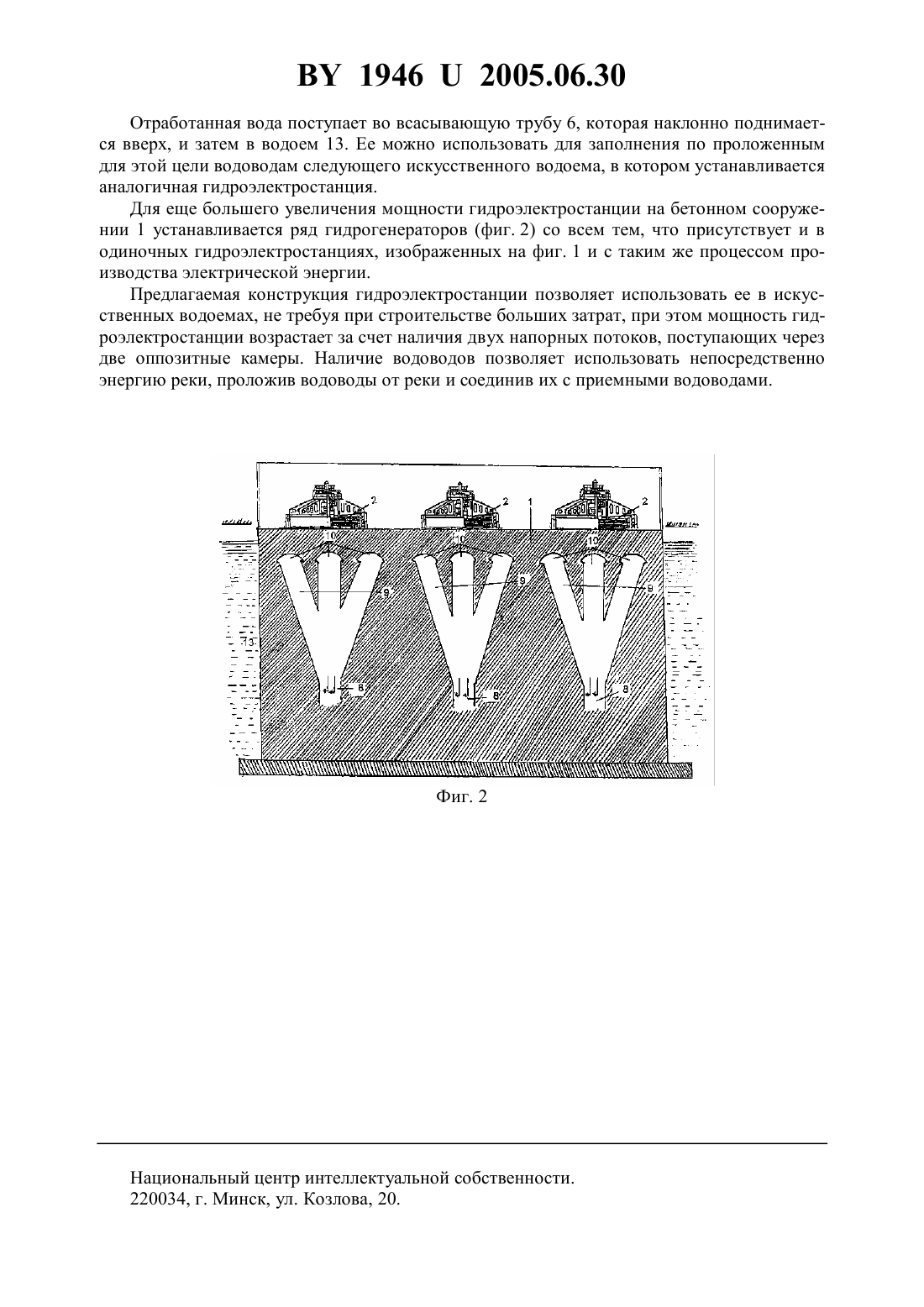

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Гукасов Борис Кароевич(72) Автор Гукасов Борис Кароевич(73) Патентообладатель Гукасов Борис Кароевич(57) Гидроэлектростанция, содержащая бетонное сооружение, всасывающую трубу, гидрогенератор, соединенный валом с турбиной, камеру, содержащую направляющий аппарат,отличающаяся тем, что выполнено две камеры, расположенные оппозитно друг другу и соединенные с соответствующими напорными водоводами, причем каждый напорный водовод соединен с несколькими приемными водоводами. 19462005.06.30 Полезная модель относится к гидроэнергетике, в частности к строительству и эксплуатации гидроэлектростанций, сооруженных в искусственных водоемах и преобразующих энергию рабочей жидкости в электрическую энергию. Известна речная низконапорная гидроэлектростанция, содержащая бетонное сооружение, гидрогенератор, соединенный валом с турбиной, направляющий аппарат, всасывающую трубу 1. В данной конструкции напор создается искусственным подпором уровня воды платиной - гидротехническим сооружением на водотоке, служащим для поднятия уровня воды,концентрации напора с созданием водохранилища большой емкости и площади зеркала воды в сотни квадратных километров. Недостатком известной гидроэлектростанции является обязательное строительство плотины от одного берега к другому, что имеет отрицательное влияние на экологию и требует больших затрат. Кроме того, не используется энергия рек, а на турбину поступает один водный поток. Задачей, на решение которой направлена предлагаемая полезная модель, является создание конструкции бесплотинной гидроэлектростанции повышенной мощности при минимальных затратах материальных и трудовых ресурсов, использующей энергию рек, для строительства которой требуется водохранилище малого объема. Поставленная задача решается тем, что в гидроэлектростанции, содержащей бетонное сооружение, всасывающую трубу, гидрогенератор, соединенный валом с турбиной, камеру и направляющий аппарат, согласно полезной модели, выполнено две камеры, расположенные оппозитно друг другу и соединенные с соответствующими напорными водоводами. Каждый напорный водовод соединен с несколькими приемными водоводами. Наличие приемных водоводов и двух камер обеспечивает поступление напорного потока на турбину с оппозитных сторон, что повышает мощность гидроэлектростанции. Данная конструкция гидроэлектростанции может использоваться как с одним гидрогенератором, так и с несколькими. Полезная модель поясняется фигурами фиг. 1 - общий вид гидроэлектростанции с водоводами фиг. 2 - общий вид гидроэлектростанции с рядом гидрогенераторов и с водоводами. Гидроэлектростанция содержит бетонное сооружение 1, гидрогенератор 2, соединенный валом 3 с турбиной 4, камеры 5, всасывающую трубу 6. Камеры 5 выполнены оппозитно друг другу, в каждой камере 5 установлен направляющий аппарат 7. Камеры 5 соединены с соответствующими напорными водоводами 8, а напорные водоводы 8 - с приемными водоводами 9, снабженными колпаками 10. Всасывающая труба 6 закрывается гермодверцами 14. Гидроэлектростанция устанавливается в искусственном водоеме 13. При необходимости на бетонном сооружении устанавливается ряд гидрогенераторов(фиг. 2). Водоемы 13 выполняются (предпочтительно рационально и экономно) в виде траншеи определенной ширины, глубины, длины с функциональной зависимостью от параметров гидрогенератора 2, от количества гидрогенераторов 2 и водоводов 8, 9. Водоем 13 заполняется водой, например по водоводам, проложенным от реки, таким образом, чтобы расстояние от уровня воды до колпаков 10 была 2-3 метра при общей глубине водоема 17 - 30-35 м (при изменении глубины водоема изменяется и уровень воды над водоводами 13). Перед пуском гидроэлектростанции (фиг. 1) с приемных водоводов 9 с помощью кранов 12 снимаются колпаки 10. В приемные водоводы 9 поступает вода, которая через напорные водоводы 8 поступает в камеры 5 с оппозитных сторон, создавая при этом необходимый напор. Направляющий аппарат 7 направляет поток воды на турбину 4, которая, вращаясь, приводит в движение вал 3 и гидрогенератор 2. Гидрогенератор 2 производит электрическую энергию. 2 19462005.06.30 Отработанная вода поступает во всасывающую трубу 6, которая наклонно поднимается вверх, и затем в водоем 13. Ее можно использовать для заполнения по проложенным для этой цели водоводам следующего искусственного водоема, в котором устанавливается аналогичная гидроэлектростанция. Для еще большего увеличения мощности гидроэлектростанции на бетонном сооружении 1 устанавливается ряд гидрогенераторов (фиг. 2) со всем тем, что присутствует и в одиночных гидроэлектростанциях, изображенных на фиг. 1 и с таким же процессом производства электрической энергии. Предлагаемая конструкция гидроэлектростанции позволяет использовать ее в искусственных водоемах, не требуя при строительстве больших затрат, при этом мощность гидроэлектростанции возрастает за счет наличия двух напорных потоков, поступающих через две оппозитные камеры. Наличие водоводов позволяет использовать непосредственно энергию реки, проложив водоводы от реки и соединив их с приемными водоводами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
