Диван – кровать

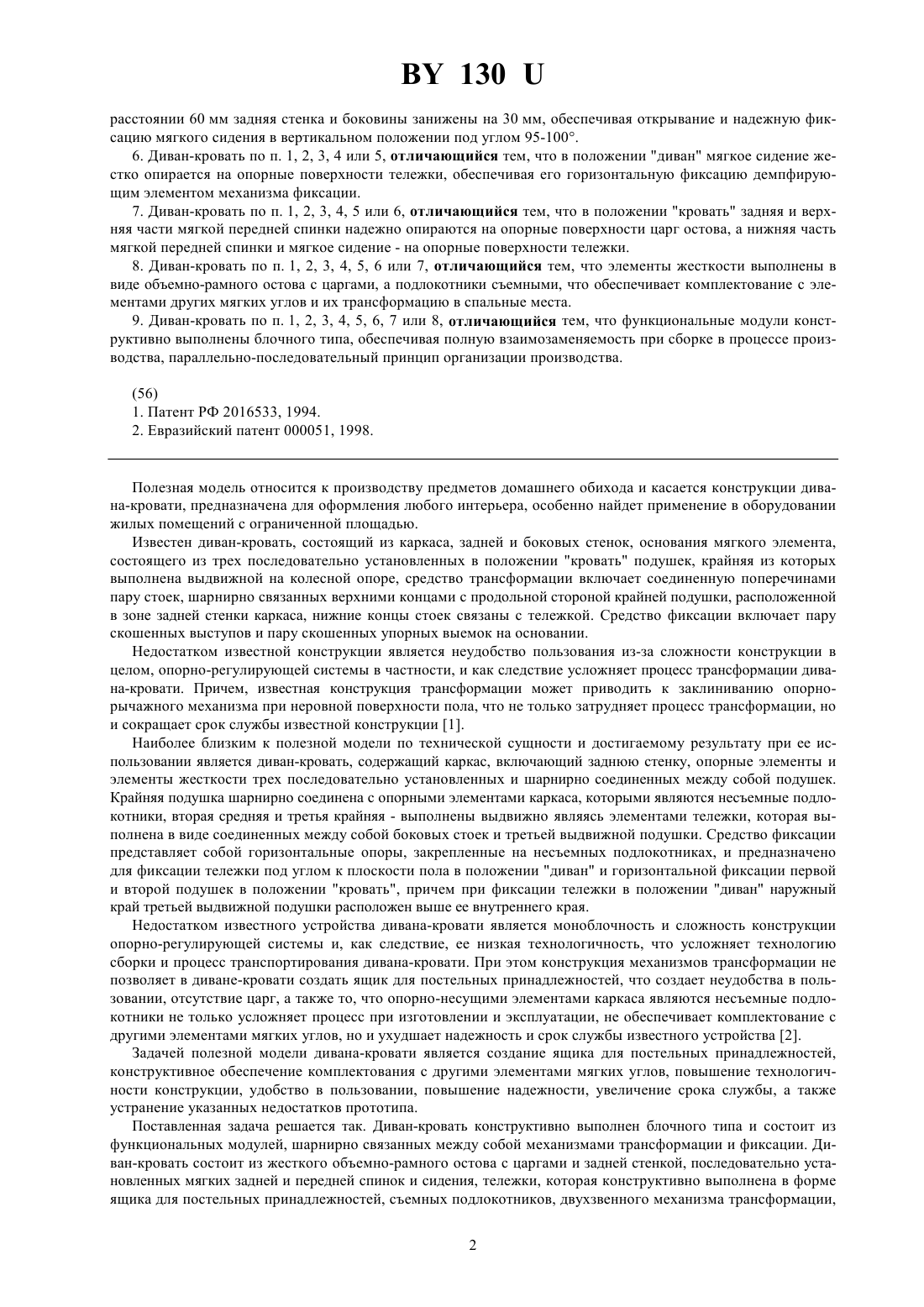

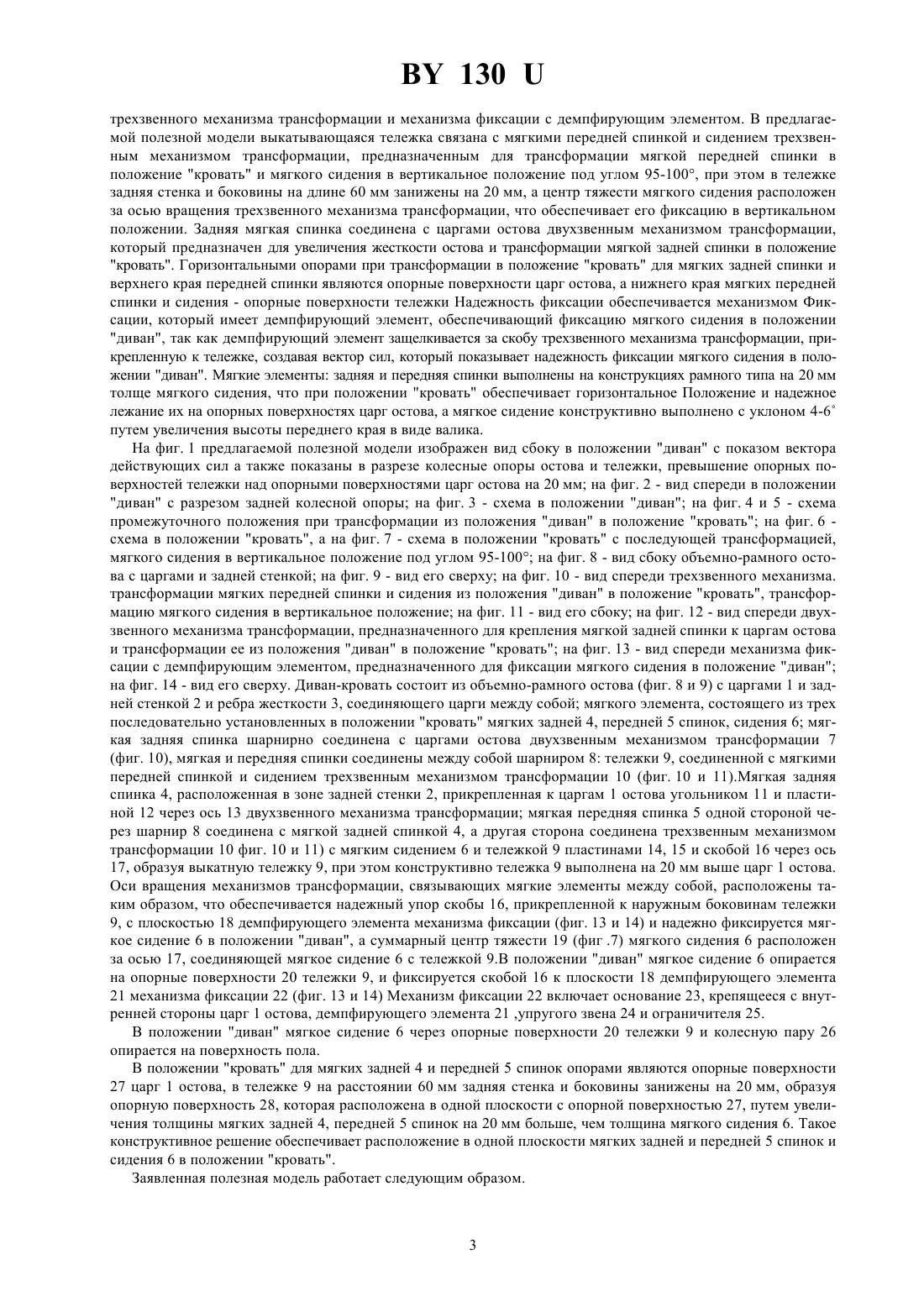

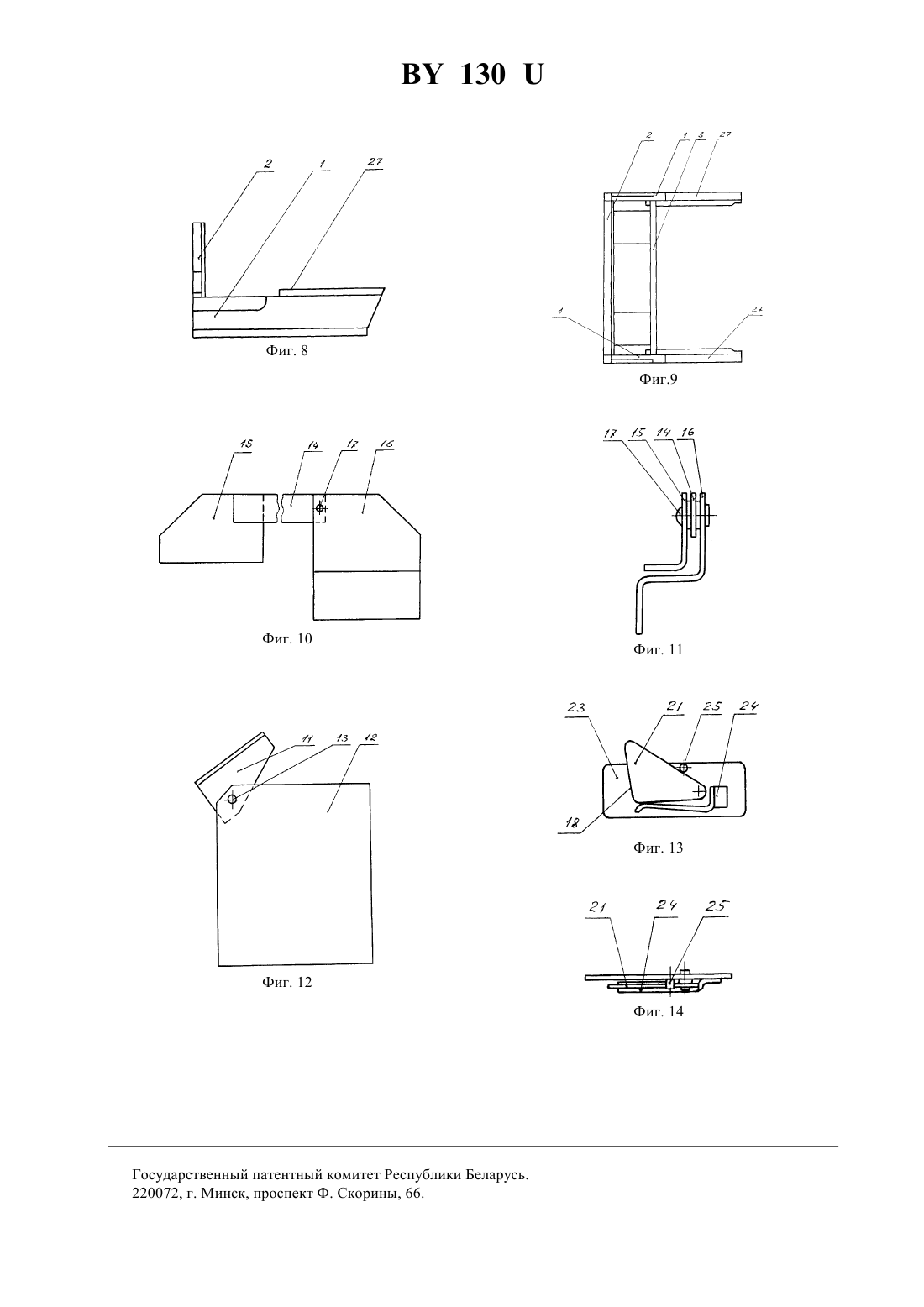

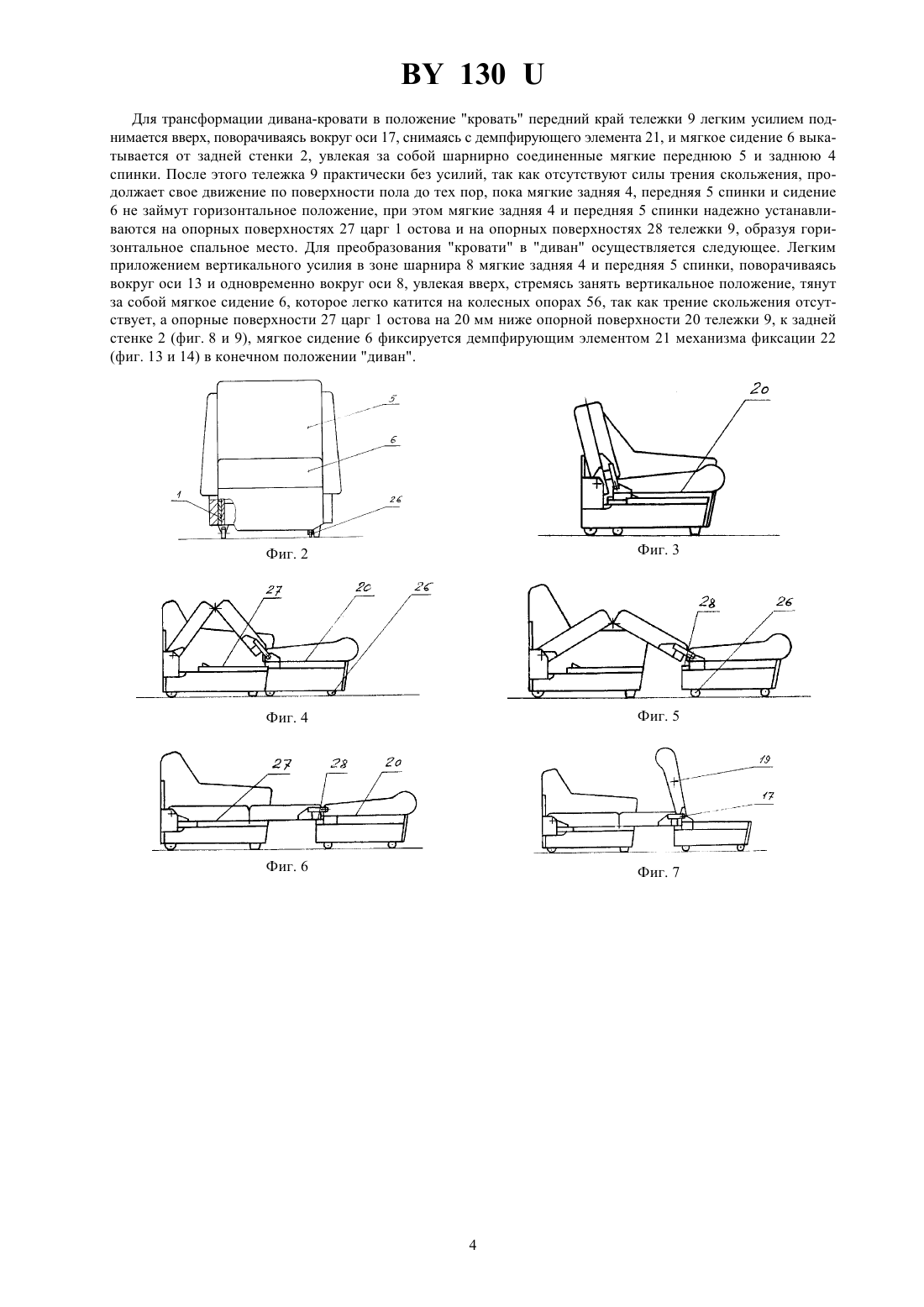

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Диван-кровать, состоящий из каркаса с задней стенкой, с опорными элементами и элементами жесткости, а также из мягких элементов, тележки, средств трансформации и фиксации, отличающийся тем, что каркас выполнен в виде остова с царгами и задней стенкой, опорными элементами и элементами жесткости,съемными подлокотниками, а тележка снабжена ящиком для постельных принадлежностей, при этом средство фиксации выполнено в виде механизма с демпфирующим элементом, а ящик снабжен трехзвенным механизмом открывания и фиксации, задняя стенка каркаса соединена с задней мягкой спинкой двухзвенным механизмом трансформации, предназначенными для трансформации и фиксации мягких задней и передней спинок и сидения в положениях диван, кровать, мягкого сидения в вертикальном положении под углом 95-100, при этом мягкое сидение конструктивно выполнено так, что наружный край его расположен выше внутреннего края на 4-6. 2. Диван-кровать по п. 1, отличающийся тем, что горизонтальные опорные поверхности царг остова и механизм фиксации с демпфирующим элементом установлены на 20 мм ниже опорной поверхности тележки для мягкого сидения, что исключает силы трения скольжения. 3. Диван-кровать по пп. 1 или 2, отличающийся тем, что горизонтальными опорами для мягких элементов являются опорные поверхности царг остова. 4. Диван-кровать по пп. 1, 2 или 3, отличающийся тем, что мягкое сидение конструктивно выполнено под углом 4-6 с утоньшением с наружного края к внутреннему с созданием валика и поднимается в вертикальное положение под углом 95-100 к горизонтальной опорной плоскости тележки. Фиг. 1 5. Диван-кровать по п. 1, 2, 3 или 4, отличающийся тем, что центр тяжести мягкого сидения в вертикальном положении расположен за осью шарнира трехзвенного механизма трансформации, в тележке на 130 расстоянии 60 мм задняя стенка и боковины занижены на 30 мм, обеспечивая открывание и надежную фиксацию мягкого сидения в вертикальном положении под углом 95-100. 6. Диван-кровать по п. 1, 2, 3, 4 или 5, отличающийся тем, что в положении диван мягкое сидение жестко опирается на опорные поверхности тележки, обеспечивая его горизонтальную фиксацию демпфирующим элементом механизма фиксации. 7. Диван-кровать по п. 1, 2, 3, 4, 5 или 6, отличающийся тем, что в положении кровать задняя и верхняя части мягкой передней спинки надежно опираются на опорные поверхности царг остова, а нижняя часть мягкой передней спинки и мягкое сидение - на опорные поверхности тележки. 8. Диван-кровать по п. 1, 2, 3, 4, 5, 6 или 7, отличающийся тем, что элементы жесткости выполнены в виде объемно-рамного остова с царгами, а подлокотники съемными, что обеспечивает комплектование с элементами других мягких углов и их трансформацию в спальные места. 9. Диван-кровать по п. 1, 2, 3, 4, 5, 6, 7 или 8, отличающийся тем, что функциональные модули конструктивно выполнены блочного типа, обеспечивая полную взаимозаменяемость при сборке в процессе производства, параллельно-последовательный принцип организации производства. Полезная модель относится к производству предметов домашнего обихода и касается конструкции дивана-кровати, предназначена для оформления любого интерьера, особенно найдет применение в оборудовании жилых помещений с ограниченной площадью. Известен диван-кровать, состоящий из каркаса, задней и боковых стенок, основания мягкого элемента,состоящего из трех последовательно установленных в положении кровать подушек, крайняя из которых выполнена выдвижной на колесной опоре, средство трансформации включает соединенную поперечинами пару стоек, шарнирно связанных верхними концами с продольной стороной крайней подушки, расположенной в зоне задней стенки каркаса, нижние концы стоек связаны с тележкой. Средство фиксации включает пару скошенных выступов и пару скошенных упорных выемок на основании. Недостатком известной конструкции является неудобство пользования из-за сложности конструкции в целом, опорно-регулирующей системы в частности, и как следствие усложняет процесс трансформации дивана-кровати. Причем, известная конструкция трансформации может приводить к заклиниванию опорнорычажного механизма при неровной поверхности пола, что не только затрудняет процесс трансформации, но и сокращает срок службы известной конструкции 1. Наиболее близким к полезной модели по технической сущности и достигаемому результату при ее использовании является диван-кровать, содержащий каркас, включающий заднюю стенку, опорные элементы и элементы жесткости трех последовательно установленных и шарнирно соединенных между собой подушек. Крайняя подушка шарнирно соединена с опорными элементами каркаса, которыми являются несъемные подлокотники, вторая средняя и третья крайняя - выполнены выдвижно являясь элементами тележки, которая выполнена в виде соединенных между собой боковых стоек и третьей выдвижной подушки. Средство фиксации представляет собой горизонтальные опоры, закрепленные на несъемных подлокотниках, и предназначено для фиксации тележки под углом к плоскости пола в положении диван и горизонтальной фиксации первой и второй подушек в положении кровать, причем при фиксации тележки в положении диван наружный край третьей выдвижной подушки расположен выше ее внутреннего края. Недостатком известного устройства дивана-кровати является моноблочность и сложность конструкции опорно-регулирующей системы и, как следствие, ее низкая технологичность, что усложняет технологию сборки и процесс транспортирования дивана-кровати. При этом конструкция механизмов трансформации не позволяет в диване-кровати создать ящик для постельных принадлежностей, что создает неудобства в пользовании, отсутствие царг, а также то, что опорно-несущими элементами каркаса являются несъемные подлокотники не только усложняет процесс при изготовлении и эксплуатации, не обеспечивает комплектование с другими элементами мягких углов, но и ухудшает надежность и срок службы известного устройства 2. Задачей полезной модели дивана-кровати является создание ящика для постельных принадлежностей,конструктивное обеспечение комплектования с другими элементами мягких углов, повышение технологичности конструкции, удобство в пользовании, повышение надежности, увеличение срока службы, а также устранение указанных недостатков прототипа. Поставленная задача решается так. Диван-кровать конструктивно выполнен блочного типа и состоит из функциональных модулей, шарнирно связанных между собой механизмами трансформации и фиксации. Диван-кровать состоит из жесткого объемно-рамного остова с царгами и задней стенкой, последовательно установленных мягких задней и передней спинок и сидения, тележки, которая конструктивно выполнена в форме ящика для постельных принадлежностей, съемных подлокотников, двухзвенного механизма трансформации,2 130 трехзвенного механизма трансформации и механизма фиксации с демпфирующим элементом. В предлагаемой полезной модели выкатывающаяся тележка связана с мягкими передней спинкой и сидением трехзвенным механизмом трансформации, предназначенным для трансформации мягкой передней спинки в положение кровать и мягкого сидения в вертикальное положение под углом 95-100, при этом в тележке задняя стенка и боковины на длине 60 мм занижены на 20 мм, а центр тяжести мягкого сидения расположен за осью вращения трехзвенного механизма трансформации, что обеспечивает его фиксацию в вертикальном положении. Задняя мягкая спинка соединена с царгами остова двухзвенным механизмом трансформации,который предназначен для увеличения жесткости остова и трансформации мягкой задней спинки в положение кровать. Горизонтальными опорами при трансформации в положение кровать для мягких задней спинки и верхнего края передней спинки являются опорные поверхности царг остова, а нижнего края мягких передней спинки и сидения - опорные поверхности тележки Надежность фиксации обеспечивается механизмом Фиксации, который имеет демпфирующий элемент, обеспечивающий фиксацию мягкого сидения в положении диван, так как демпфирующий элемент защелкивается за скобу трехзвенного механизма трансформации, прикрепленную к тележке, создавая вектор сил, который показывает надежность фиксации мягкого сидения в положении диван. Мягкие элементы задняя и передняя спинки выполнены на конструкциях рамного типа на 20 мм толще мягкого сидения, что при положении кровать обеспечивает горизонтальное Положение и надежное лежание их на опорных поверхностях царг остова, а мягкое сидение конструктивно выполнено с уклоном 4-6 путем увеличения высоты переднего края в виде валика. На фиг. 1 предлагаемой полезной модели изображен вид сбоку в положении диван с показом вектора действующих сил а также показаны в разрезе колесные опоры остова и тележки, превышение опорных поверхностей тележки над опорными поверхностями царг остова на 20 мм на фиг. 2 - вид спереди в положении диван с разрезом задней колесной опоры на фиг. 3 - схема в положении диван на фиг. 4 и 5 - схема промежуточного положения при трансформации из положения диван в положение кровать на фиг. 6 схема в положении кровать, а на фиг. 7 - схема в положении кровать с последующей трансформацией,мягкого сидения в вертикальное положение под углом 95-100 на фиг. 8 - вид сбоку объемно-рамного остова с царгами и задней стенкой на фиг. 9 - вид его сверху на фиг. 10 - вид спереди трехзвенного механизма. трансформации мягких передней спинки и сидения из положения диван в положение кровать, трансформацию мягкого сидения в вертикальное положение на фиг. 11 - вид его сбоку на фиг. 12 - вид спереди двухзвенного механизма трансформации, предназначенного для крепления мягкой задней спинки к царгам остова и трансформации ее из положения диван в положение кровать на фиг. 13 - вид спереди механизма фиксации с демпфирующим элементом, предназначенного для фиксации мягкого сидения в положение диван на фиг. 14 - вид его сверху. Диван-кровать состоит из объемно-рамного остова (фиг. 8 и 9) с царгами 1 и задней стенкой 2 и ребра жесткости 3, соединяющего царги между собой мягкого элемента, состоящего из трех последовательно установленных в положении кровать мягких задней 4, передней 5 спинок, сидения 6 мягкая задняя спинка шарнирно соединена с царгами остова двухзвенным механизмом трансформации 7(фиг. 10), мягкая и передняя спинки соединены между собой шарниром 8 тележки 9, соединенной с мягкими передней спинкой и сидением трехзвенным механизмом трансформации 10 (фиг. 10 и 11).Мягкая задняя спинка 4, расположенная в зоне задней стенки 2, прикрепленная к царгам 1 остова угольником 11 и пластиной 12 через ось 13 двухзвенного механизма трансформации мягкая передняя спинка 5 одной стороной через шарнир 8 соединена с мягкой задней спинкой 4, а другая сторона соединена трехзвенным механизмом трансформации 10 фиг. 10 и 11) с мягким сидением 6 и тележкой 9 пластинами 14, 15 и скобой 16 через ось 17, образуя выкатную тележку 9, при этом конструктивно тележка 9 выполнена на 20 мм выше царг 1 остова. Оси вращения механизмов трансформации, связывающих мягкие элементы между собой, расположены таким образом, что обеспечивается надежный упор скобы 16, прикрепленной к наружным боковинам тележки 9, с плоскостью 18 демпфирующего элемента механизма фиксации (фиг. 13 и 14) и надежно фиксируется мягкое сидение 6 в положении диван, а суммарный центр тяжести 19 (фиг .7) мягкого сидения 6 расположен за осью 17, соединяющей мягкое сидение 6 с тележкой 9.В положении диван мягкое сидение 6 опирается на опорные поверхности 20 тележки 9, и фиксируется скобой 16 к плоскости 18 демпфирующего элемента 21 механизма фиксации 22 (фиг. 13 и 14) Механизм фиксации 22 включает основание 23, крепящееся с внутренней стороны царг 1 остова, демпфирующего элемента 21 ,упругого звена 24 и ограничителя 25. В положении диван мягкое сидение 6 через опорные поверхности 20 тележки 9 и колесную пару 26 опирается на поверхность пола. В положении кровать для мягких задней 4 и передней 5 спинок опорами являются опорные поверхности 27 царг 1 остова, в тележке 9 на расстоянии 60 мм задняя стенка и боковины занижены на 20 мм, образуя опорную поверхность 28, которая расположена в одной плоскости с опорной поверхностью 27, путем увеличения толщины мягких задней 4, передней 5 спинок на 20 мм больше, чем толщина мягкого сидения 6. Такое конструктивное решение обеспечивает расположение в одной плоскости мягких задней и передней 5 спинок и сидения 6 в положении кровать. Заявленная полезная модель работает следующим образом. 130 Для трансформации дивана-кровати в положение кровать передний край тележки 9 легким усилием поднимается вверх, поворачиваясь вокруг оси 17, снимаясь с демпфирующего элемента 21, и мягкое сидение 6 выкатывается от задней стенки 2, увлекая за собой шарнирно соединенные мягкие переднюю 5 и заднюю 4 спинки. После этого тележка 9 практически без усилий, так как отсутствуют силы трения скольжения, продолжает свое движение по поверхности пола до тех пор, пока мягкие задняя 4, передняя 5 спинки и сидение 6 не займут горизонтальное положение, при этом мягкие задняя 4 и передняя 5 спинки надежно устанавливаются на опорных поверхностях 27 царг 1 остова и на опорных поверхностях 28 тележки 9, образуя горизонтальное спальное место. Для преобразования кровати в диван осуществляется следующее. Легким приложением вертикального усилия в зоне шарнира 8 мягкие задняя 4 и передняя 5 спинки, поворачиваясь вокруг оси 13 и одновременно вокруг оси 8, увлекая вверх, стремясь занять вертикальное положение, тянут за собой мягкое сидение 6, которое легко катится на колесных опорах 56, так как трение скольжения отсутствует, а опорные поверхности 27 царг 1 остова на 20 мм ниже опорной поверхности 20 тележки 9, к задней стенке 2 (фиг. 8 и 9), мягкое сидение 6 фиксируется демпфирующим элементом 21 механизма фиксации 22 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
