Осветитель предметного столика микроскопа

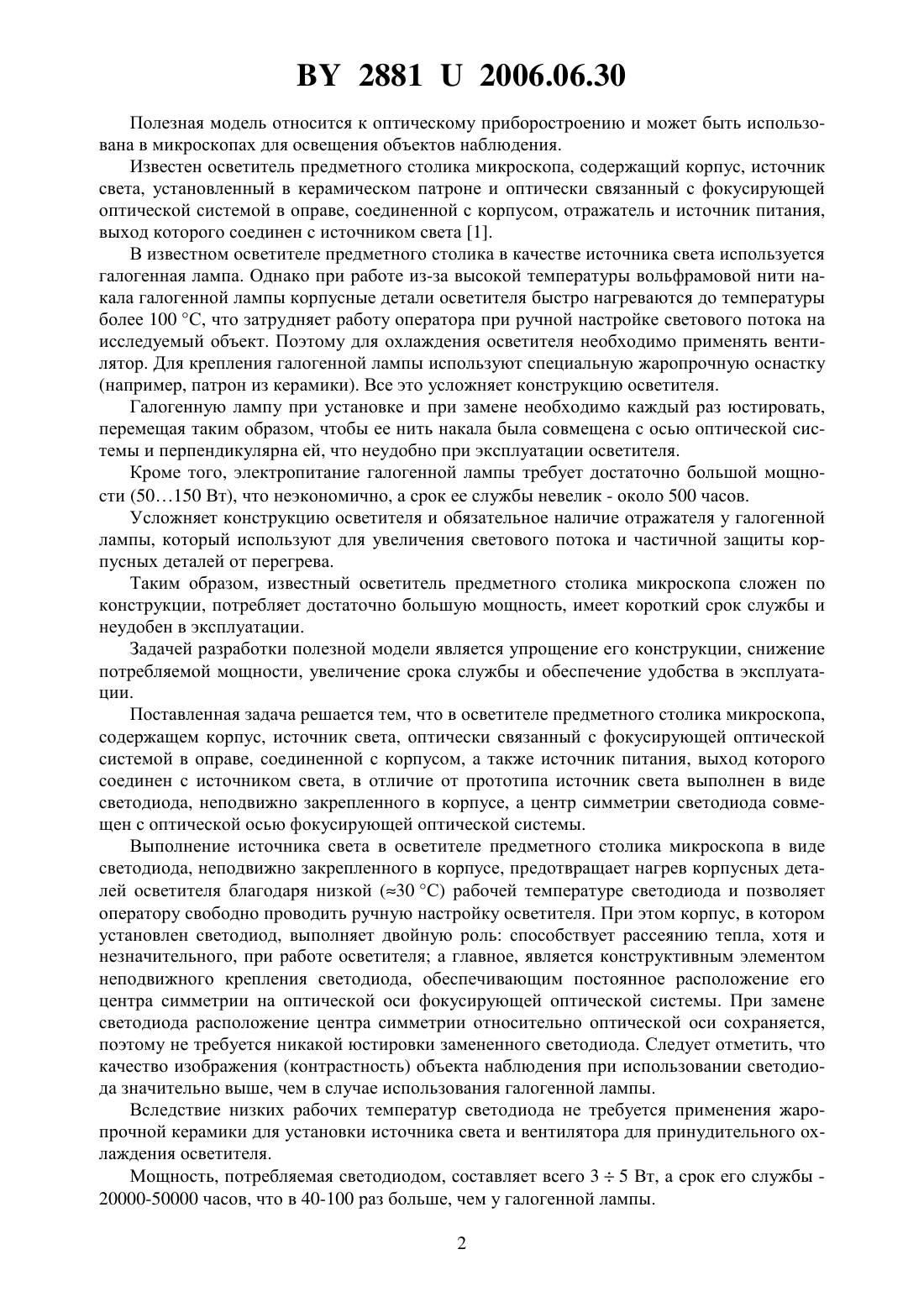

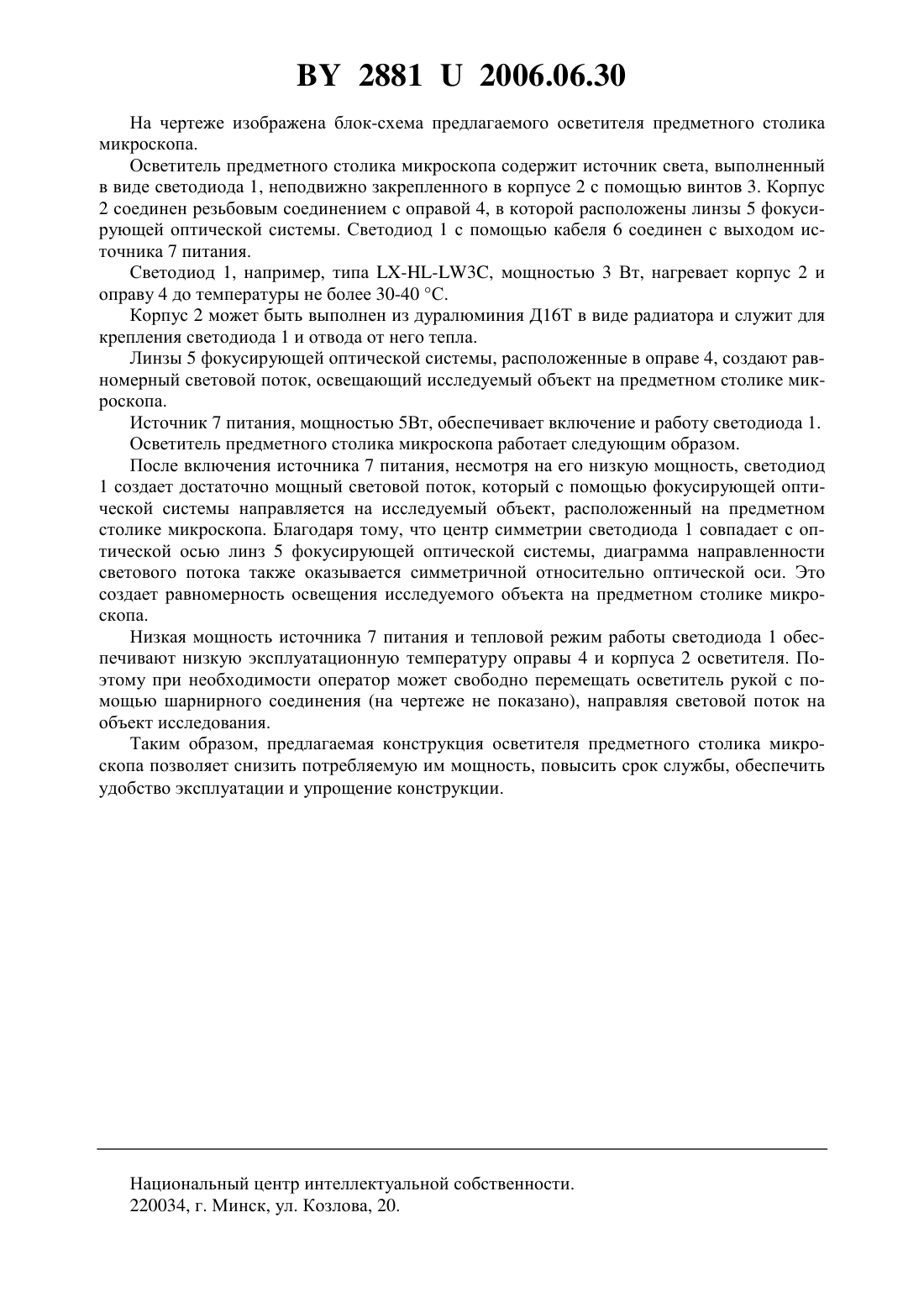

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОСВЕТИТЕЛЬ ПРЕДМЕТНОГО СТОЛИКА МИКРОСКОПА(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Алешко Леонид Евгеньевич Казеев Юрий Иванович Кривонощенко Владимир Иванович Соломатина Татьяна Алексеевна Стрибук Петр Васильевич(73) Патентообладатель Открытое акционерное общество Пеленг(57) Осветитель предметного столика микроскопа, содержащий корпус, источник света,оптически связанный с фокусирующей оптической системой в оправе, соединенной с корпусом, а также источник питания, выход которого соединен с источником света, отличающийся тем, что источник света выполнен в виде светодиода, неподвижно закрепленного в корпусе, а центр симметрии светодиода совмещен с оптической осью фокусирующей оптической системы. 28812006.06.30 Полезная модель относится к оптическому приборостроению и может быть использована в микроскопах для освещения объектов наблюдения. Известен осветитель предметного столика микроскопа, содержащий корпус, источник света, установленный в керамическом патроне и оптически связанный с фокусирующей оптической системой в оправе, соединенной с корпусом, отражатель и источник питания,выход которого соединен с источником света 1. В известном осветителе предметного столика в качестве источника света используется галогенная лампа. Однако при работе из-за высокой температуры вольфрамовой нити накала галогенной лампы корпусные детали осветителя быстро нагреваются до температуры более 100 С, что затрудняет работу оператора при ручной настройке светового потока на исследуемый объект. Поэтому для охлаждения осветителя необходимо применять вентилятор. Для крепления галогенной лампы используют специальную жаропрочную оснастку(например, патрон из керамики). Все это усложняет конструкцию осветителя. Галогенную лампу при установке и при замене необходимо каждый раз юстировать,перемещая таким образом, чтобы ее нить накала была совмещена с осью оптической системы и перпендикулярна ей, что неудобно при эксплуатации осветителя. Кроме того, электропитание галогенной лампы требует достаточно большой мощности (50150 Вт), что неэкономично, а срок ее службы невелик - около 500 часов. Усложняет конструкцию осветителя и обязательное наличие отражателя у галогенной лампы, который используют для увеличения светового потока и частичной защиты корпусных деталей от перегрева. Таким образом, известный осветитель предметного столика микроскопа сложен по конструкции, потребляет достаточно большую мощность, имеет короткий срок службы и неудобен в эксплуатации. Задачей разработки полезной модели является упрощение его конструкции, снижение потребляемой мощности, увеличение срока службы и обеспечение удобства в эксплуатации. Поставленная задача решается тем, что в осветителе предметного столика микроскопа,содержащем корпус, источник света, оптически связанный с фокусирующей оптической системой в оправе, соединенной с корпусом, а также источник питания, выход которого соединен с источником света, в отличие от прототипа источник света выполнен в виде светодиода, неподвижно закрепленного в корпусе, а центр симметрии светодиода совмещен с оптической осью фокусирующей оптической системы. Выполнение источника света в осветителе предметного столика микроскопа в виде светодиода, неподвижно закрепленного в корпусе, предотвращает нагрев корпусных деталей осветителя благодаря низкой (30 С) рабочей температуре светодиода и позволяет оператору свободно проводить ручную настройку осветителя. При этом корпус, в котором установлен светодиод, выполняет двойную роль способствует рассеянию тепла, хотя и незначительного, при работе осветителя а главное, является конструктивным элементом неподвижного крепления светодиода, обеспечивающим постоянное расположение его центра симметрии на оптической оси фокусирующей оптической системы. При замене светодиода расположение центра симметрии относительно оптической оси сохраняется,поэтому не требуется никакой юстировки замененного светодиода. Следует отметить, что качество изображения (контрастность) объекта наблюдения при использовании светодиода значительно выше, чем в случае использования галогенной лампы. Вследствие низких рабочих температур светодиода не требуется применения жаропрочной керамики для установки источника света и вентилятора для принудительного охлаждения осветителя. Мощность, потребляемая светодиодом, составляет всего 35 Вт, а срок его службы 20000-50000 часов, что в 40-100 раз больше, чем у галогенной лампы. 2 28812006.06.30 На чертеже изображена блок-схема предлагаемого осветителя предметного столика микроскопа. Осветитель предметного столика микроскопа содержит источник света, выполненный в виде светодиода 1, неподвижно закрепленного в корпусе 2 с помощью винтов 3. Корпус 2 соединен резьбовым соединением с оправой 4, в которой расположены линзы 5 фокусирующей оптической системы. Светодиод 1 с помощью кабеля 6 соединен с выходом источника 7 питания. Светодиод 1, например, типа 3, мощностью 3 Вт, нагревает корпус 2 и оправу 4 до температуры не более 30-40 С. Корпус 2 может быть выполнен из дуралюминия Д 16 Т в виде радиатора и служит для крепления светодиода 1 и отвода от него тепла. Линзы 5 фокусирующей оптической системы, расположенные в оправе 4, создают равномерный световой поток, освещающий исследуемый объект на предметном столике микроскопа. Источник 7 питания, мощностью 5 Вт, обеспечивает включение и работу светодиода 1. Осветитель предметного столика микроскопа работает следующим образом. После включения источника 7 питания, несмотря на его низкую мощность, светодиод 1 создает достаточно мощный световой поток, который с помощью фокусирующей оптической системы направляется на исследуемый объект, расположенный на предметном столике микроскопа. Благодаря тому, что центр симметрии светодиода 1 совпадает с оптической осью линз 5 фокусирующей оптической системы, диаграмма направленности светового потока также оказывается симметричной относительно оптической оси. Это создает равномерность освещения исследуемого объекта на предметном столике микроскопа. Низкая мощность источника 7 питания и тепловой режим работы светодиода 1 обеспечивают низкую эксплуатационную температуру оправы 4 и корпуса 2 осветителя. Поэтому при необходимости оператор может свободно перемещать осветитель рукой с помощью шарнирного соединения (на чертеже не показано), направляя световой поток на объект исследования. Таким образом, предлагаемая конструкция осветителя предметного столика микроскопа позволяет снизить потребляемую им мощность, повысить срок службы, обеспечить удобство эксплуатации и упрощение конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
