Мишенное устройство

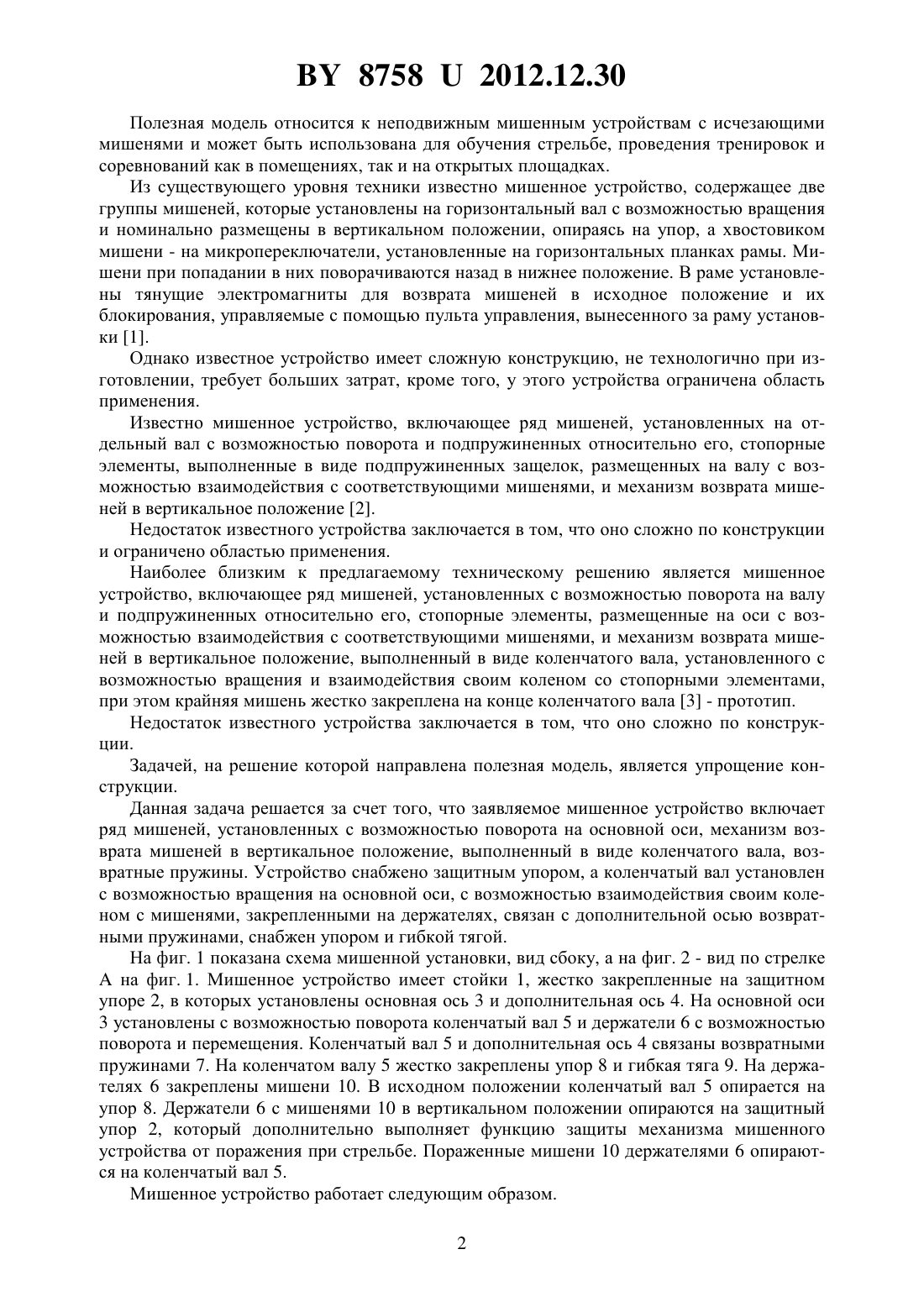

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет транспорта(72) Авторы Зайченко Александр Иванович Никитенко Станислав Викторович Малаев Владислав Иванович(73) Патентообладатель Учреждение образования Белорусский государственный университет транспорта(57) Мишенное устройство, включающее ряд мишеней, установленных с возможностью поворота на основной оси, механизм возврата мишеней в вертикальное положение, выполненный в виде коленчатого вала, возвратные пружины, отличающееся тем, что устройство снабжено защитным упором, а коленчатый вал установлен с возможностью вращения на основной оси, с возможностью взаимодействия своим коленом с мишенями,закрепленными на держателях, связан с дополнительной осью возвратными пружинами,снабжен упором и гибкой тягой, связывающей его с оператором. 87582012.12.30 Полезная модель относится к неподвижным мишенным устройствам с исчезающими мишенями и может быть использована для обучения стрельбе, проведения тренировок и соревнований как в помещениях, так и на открытых площадках. Из существующего уровня техники известно мишенное устройство, содержащее две группы мишеней, которые установлены на горизонтальный вал с возможностью вращения и номинально размещены в вертикальном положении, опираясь на упор, а хвостовиком мишени - на микропереключатели, установленные на горизонтальных планках рамы. Мишени при попадании в них поворачиваются назад в нижнее положение. В раме установлены тянущие электромагниты для возврата мишеней в исходное положение и их блокирования, управляемые с помощью пульта управления, вынесенного за раму установки 1. Однако известное устройство имеет сложную конструкцию, не технологично при изготовлении, требует больших затрат, кроме того, у этого устройства ограничена область применения. Известно мишенное устройство, включающее ряд мишеней, установленных на отдельный вал с возможностью поворота и подпружиненных относительно его, стопорные элементы, выполненные в виде подпружиненных защелок, размещенных на валу с возможностью взаимодействия с соответствующими мишенями, и механизм возврата мишеней в вертикальное положение 2. Недостаток известного устройства заключается в том, что оно сложно по конструкции и ограничено областью применения. Наиболее близким к предлагаемому техническому решению является мишенное устройство, включающее ряд мишеней, установленных с возможностью поворота на валу и подпружиненных относительно его, стопорные элементы, размещенные на оси с возможностью взаимодействия с соответствующими мишенями, и механизм возврата мишеней в вертикальное положение, выполненный в виде коленчатого вала, установленного с возможностью вращения и взаимодействия своим коленом со стопорными элементами,при этом крайняя мишень жестко закреплена на конце коленчатого вала 3 - прототип. Недостаток известного устройства заключается в том, что оно сложно по конструкции. Задачей, на решение которой направлена полезная модель, является упрощение конструкции. Данная задача решается за счет того, что заявляемое мишенное устройство включает ряд мишеней, установленных с возможностью поворота на основной оси, механизм возврата мишеней в вертикальное положение, выполненный в виде коленчатого вала, возвратные пружины. Устройство снабжено защитным упором, а коленчатый вал установлен с возможностью вращения на основной оси, с возможностью взаимодействия своим коленом с мишенями, закрепленными на держателях, связан с дополнительной осью возвратными пружинами, снабжен упором и гибкой тягой. На фиг. 1 показана схема мишенной установки, вид сбоку, а на фиг. 2 - вид по стрелкена фиг. 1. Мишенное устройство имеет стойки 1, жестко закрепленные на защитном упоре 2, в которых установлены основная ось 3 и дополнительная ось 4. На основной оси 3 установлены с возможностью поворота коленчатый вал 5 и держатели 6 с возможностью поворота и перемещения. Коленчатый вал 5 и дополнительная ось 4 связаны возвратными пружинами 7. На коленчатом валу 5 жестко закреплены упор 8 и гибкая тяга 9. На держателях 6 закреплены мишени 10. В исходном положении коленчатый вал 5 опирается на упор 8. Держатели 6 с мишенями 10 в вертикальном положении опираются на защитный упор 2, который дополнительно выполняет функцию защиты механизма мишенного устройства от поражения при стрельбе. Пораженные мишени 10 держателями 6 опираются на коленчатый вал 5. Мишенное устройство работает следующим образом. 2 87582012.12.30 Под действием усилия от попавшей пули каждая мишень 10 поворачивается на основной оси 3 до касания держателем 6 коленчатого вала 5. Оператор гибкой тягой 9 воздействует на коленчатый вал 5, который своим коленом возвращает держатели 6 с мишенями 10 в исходное вертикальное положение до защитного упора 2. Под действием возвратных пружин 7, связывающих коленчатый вал 5 и дополнительную ось 4, коленчатый вал 5 возвращается в исходное положение до касания основания упором 8. Далее цикл повторяется. Сопоставительный анализ предлагаемой конструкции с аналогами и прототипом показал, что предлагаемое мишенное устройство отвечает критерию новизна за счет того,что механизм возврата мишеней в вертикальное положение, выполненный в виде коленчатого вала, установлен на основной оси, приводится в движение оператором посредством гибкой тяги, имеет возможность взаимодействия с мишенями и возвращается в исходное положение под действием возвратных пружин. Таким образом, использование предлагаемой полезной модели позволяет получить простую и надежную в работе конструкцию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
