Вентиляционное устройство

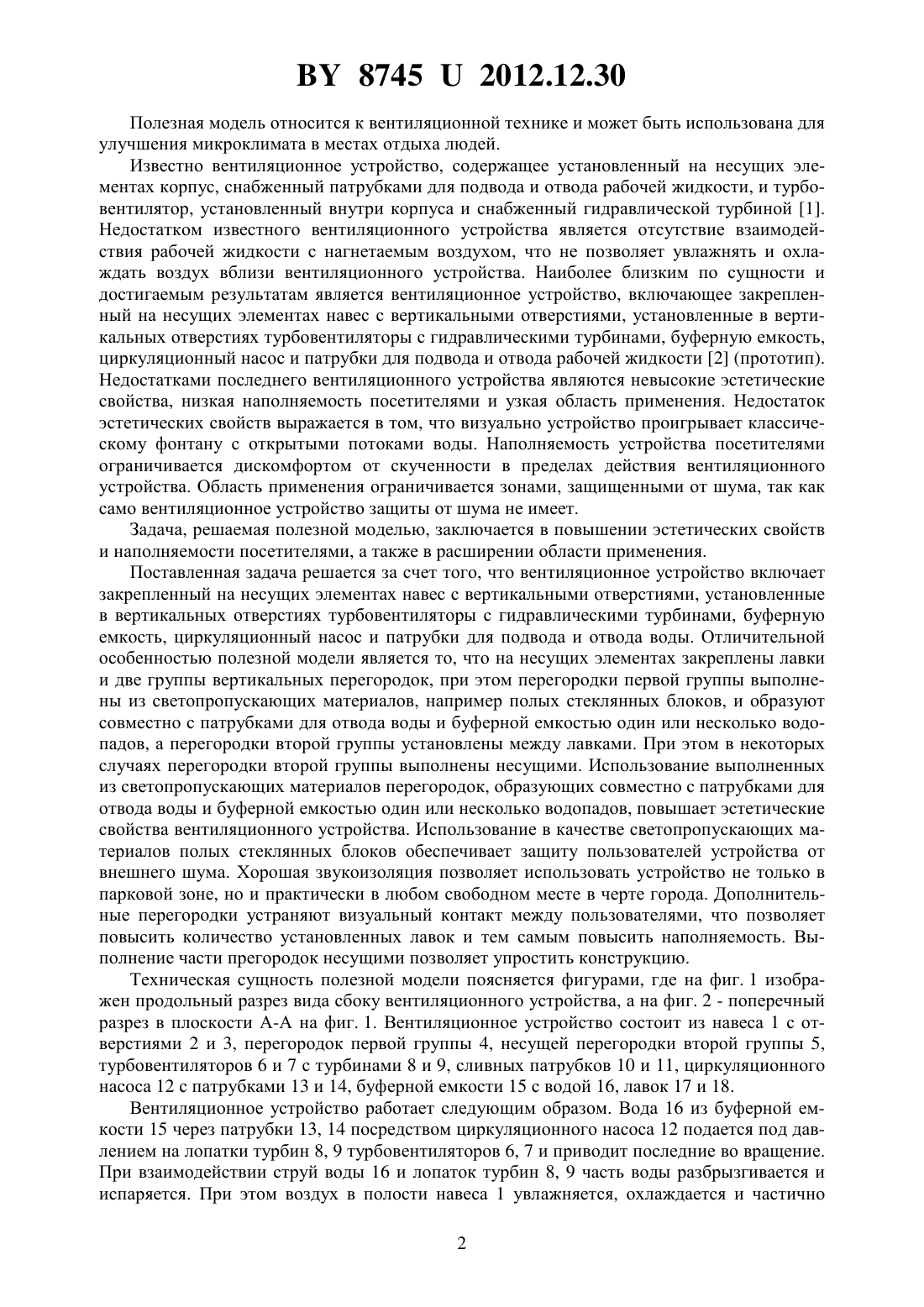

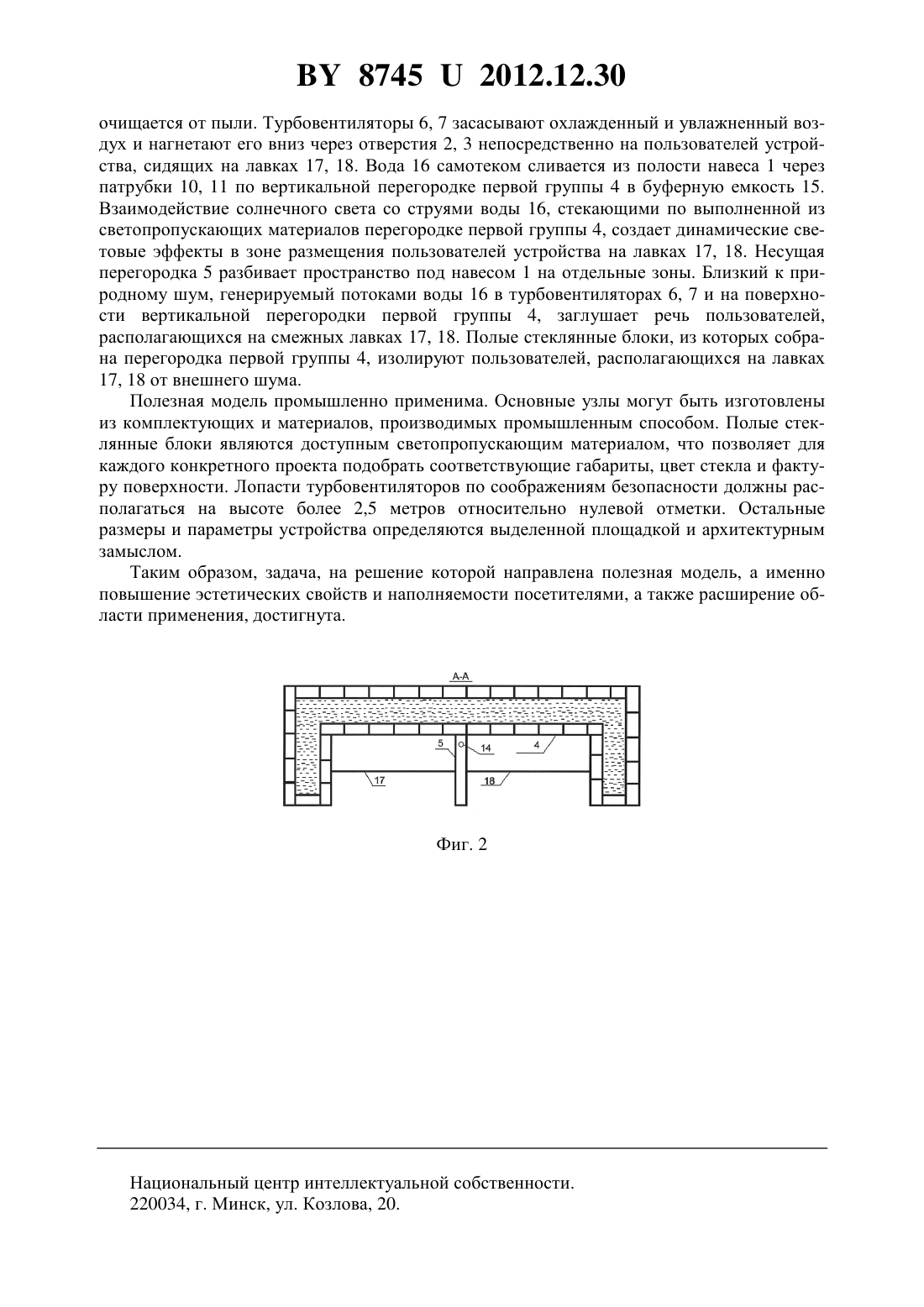

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Котов Александр Михайлович(72) Автор Котов Александр Михайлович(73) Патентообладатель Котов Александр Михайлович(57) 1. Вентиляционное устройство, включающее закрепленный на несущих элементах навес с вертикальными отверстиями, установленные в вертикальных отверстиях турбовентиляторы с гидравлическими турбинами, буферную емкость, циркуляционный насос и патрубки для подвода и отвода воды, отличающееся тем, что на несущих элементах закреплены лавки и две группы вертикальных перегородок, при этом перегородки первой группы выполнены из светопропускающих материалов и образуют совместно с патрубками для отвода воды и буферной емкостью один или несколько водопадов, а перегородки второй группы установлены между лавками. 2. Устройство по п. 1, отличающееся тем, что перегородки первой группы выполнены из полых стеклянных блоков. 3. Устройство по п. 1, отличающееся тем, что перегородки второй группы выполнены несущими. 87452012.12.30 Полезная модель относится к вентиляционной технике и может быть использована для улучшения микроклимата в местах отдыха людей. Известно вентиляционное устройство, содержащее установленный на несущих элементах корпус, снабженный патрубками для подвода и отвода рабочей жидкости, и турбовентилятор, установленный внутри корпуса и снабженный гидравлической турбиной 1. Недостатком известного вентиляционного устройства является отсутствие взаимодействия рабочей жидкости с нагнетаемым воздухом, что не позволяет увлажнять и охлаждать воздух вблизи вентиляционного устройства. Наиболее близким по сущности и достигаемым результатам является вентиляционное устройство, включающее закрепленный на несущих элементах навес с вертикальными отверстиями, установленные в вертикальных отверстиях турбовентиляторы с гидравлическими турбинами, буферную емкость,циркуляционный насос и патрубки для подвода и отвода рабочей жидкости 2 (прототип). Недостатками последнего вентиляционного устройства являются невысокие эстетические свойства, низкая наполняемость посетителями и узкая область применения. Недостаток эстетических свойств выражается в том, что визуально устройство проигрывает классическому фонтану с открытыми потоками воды. Наполняемость устройства посетителями ограничивается дискомфортом от скученности в пределах действия вентиляционного устройства. Область применения ограничивается зонами, защищенными от шума, так как само вентиляционное устройство защиты от шума не имеет. Задача, решаемая полезной моделью, заключается в повышении эстетических свойств и наполняемости посетителями, а также в расширении области применения. Поставленная задача решается за счет того, что вентиляционное устройство включает закрепленный на несущих элементах навес с вертикальными отверстиями, установленные в вертикальных отверстиях турбовентиляторы с гидравлическими турбинами, буферную емкость, циркуляционный насос и патрубки для подвода и отвода воды. Отличительной особенностью полезной модели является то, что на несущих элементах закреплены лавки и две группы вертикальных перегородок, при этом перегородки первой группы выполнены из светопропускающих материалов, например полых стеклянных блоков, и образуют совместно с патрубками для отвода воды и буферной емкостью один или несколько водопадов, а перегородки второй группы установлены между лавками. При этом в некоторых случаях перегородки второй группы выполнены несущими. Использование выполненных из светопропускающих материалов перегородок, образующих совместно с патрубками для отвода воды и буферной емкостью один или несколько водопадов, повышает эстетические свойства вентиляционного устройства. Использование в качестве светопропускающих материалов полых стеклянных блоков обеспечивает защиту пользователей устройства от внешнего шума. Хорошая звукоизоляция позволяет использовать устройство не только в парковой зоне, но и практически в любом свободном месте в черте города. Дополнительные перегородки устраняют визуальный контакт между пользователями, что позволяет повысить количество установленных лавок и тем самым повысить наполняемость. Выполнение части прегородок несущими позволяет упростить конструкцию. Техническая сущность полезной модели поясняется фигурами, где на фиг. 1 изображен продольный разрез вида сбоку вентиляционного устройства, а на фиг. 2 - поперечный разрез в плоскости А-А на фиг. 1. Вентиляционное устройство состоит из навеса 1 с отверстиями 2 и 3, перегородок первой группы 4, несущей перегородки второй группы 5,турбовентиляторов 6 и 7 с турбинами 8 и 9, сливных патрубков 10 и 11, циркуляционного насоса 12 с патрубками 13 и 14, буферной емкости 15 с водой 16, лавок 17 и 18. Вентиляционное устройство работает следующим образом. Вода 16 из буферной емкости 15 через патрубки 13, 14 посредством циркуляционного насоса 12 подается под давлением на лопатки турбин 8, 9 турбовентиляторов 6, 7 и приводит последние во вращение. При взаимодействии струй воды 16 и лопаток турбин 8, 9 часть воды разбрызгивается и испаряется. При этом воздух в полости навеса 1 увлажняется, охлаждается и частично 2 87452012.12.30 очищается от пыли. Турбовентиляторы 6, 7 засасывают охлажденный и увлажненный воздух и нагнетают его вниз через отверстия 2, 3 непосредственно на пользователей устройства, сидящих на лавках 17, 18. Вода 16 самотеком сливается из полости навеса 1 через патрубки 10, 11 по вертикальной перегородке первой группы 4 в буферную емкость 15. Взаимодействие солнечного света со струями воды 16, стекающими по выполненной из светопропускающих материалов перегородке первой группы 4, создает динамические световые эффекты в зоне размещения пользователей устройства на лавках 17, 18. Несущая перегородка 5 разбивает пространство под навесом 1 на отдельные зоны. Близкий к природному шум, генерируемый потоками воды 16 в турбовентиляторах 6, 7 и на поверхности вертикальной перегородки первой группы 4, заглушает речь пользователей,располагающихся на смежных лавках 17, 18. Полые стеклянные блоки, из которых собрана перегородка первой группы 4, изолируют пользователей, располагающихся на лавках 17, 18 от внешнего шума. Полезная модель промышленно применима. Основные узлы могут быть изготовлены из комплектующих и материалов, производимых промышленным способом. Полые стеклянные блоки являются доступным светопропускающим материалом, что позволяет для каждого конкретного проекта подобрать соответствующие габариты, цвет стекла и фактуру поверхности. Лопасти турбовентиляторов по соображениям безопасности должны располагаться на высоте более 2,5 метров относительно нулевой отметки. Остальные размеры и параметры устройства определяются выделенной площадкой и архитектурным замыслом. Таким образом, задача, на решение которой направлена полезная модель, а именно повышение эстетических свойств и наполняемости посетителями, а также расширение области применения, достигнута. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
