Устройство для временного блокирования зон роста длинных трубчатых костей нижних конечностей
Номер патента: U 6489
Опубликовано: 30.08.2010
Авторы: Деменцов Андрей Борисович, Сердюченко Сергей Николаевич, Соколовский Олег Анатольевич
Текст

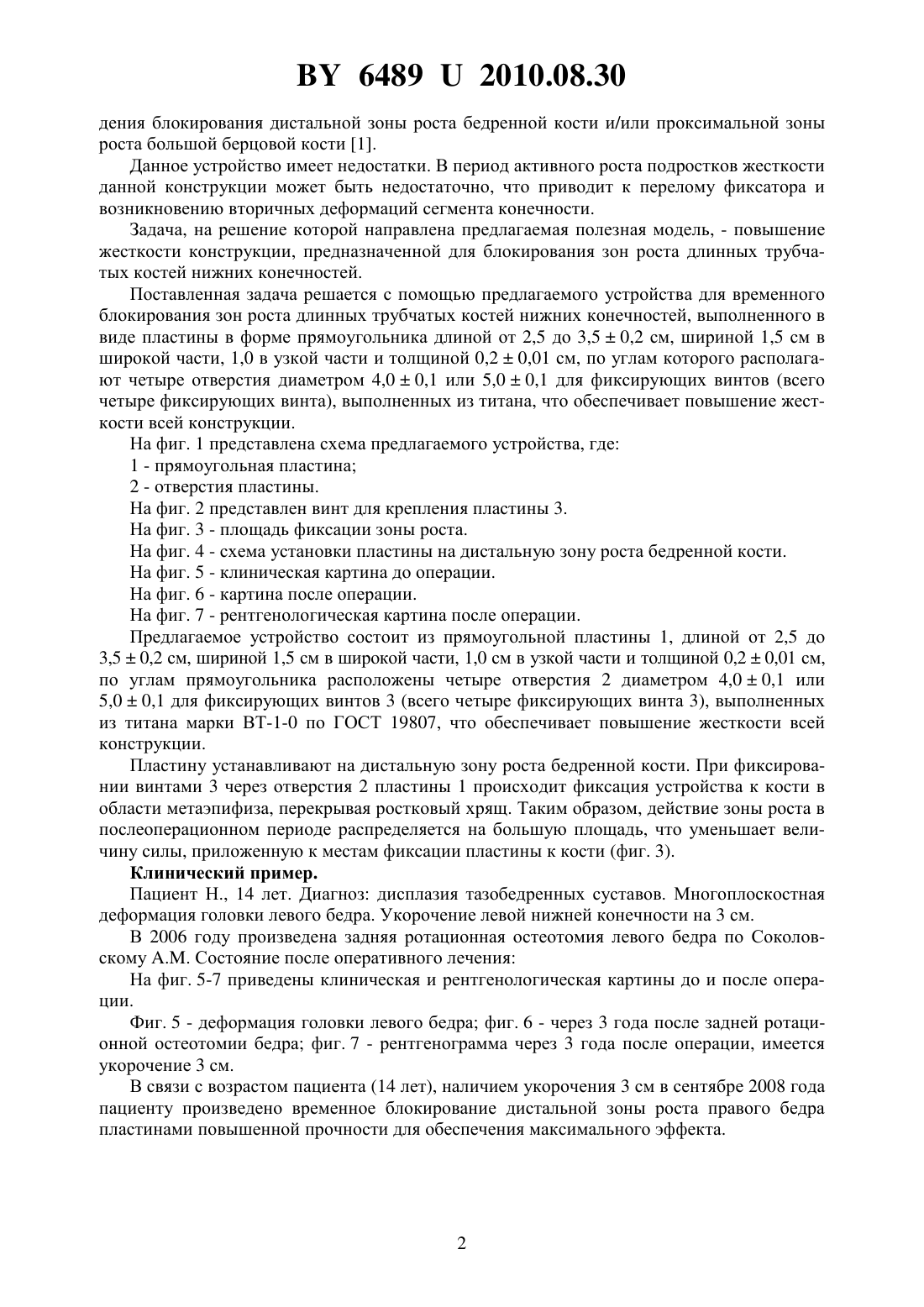

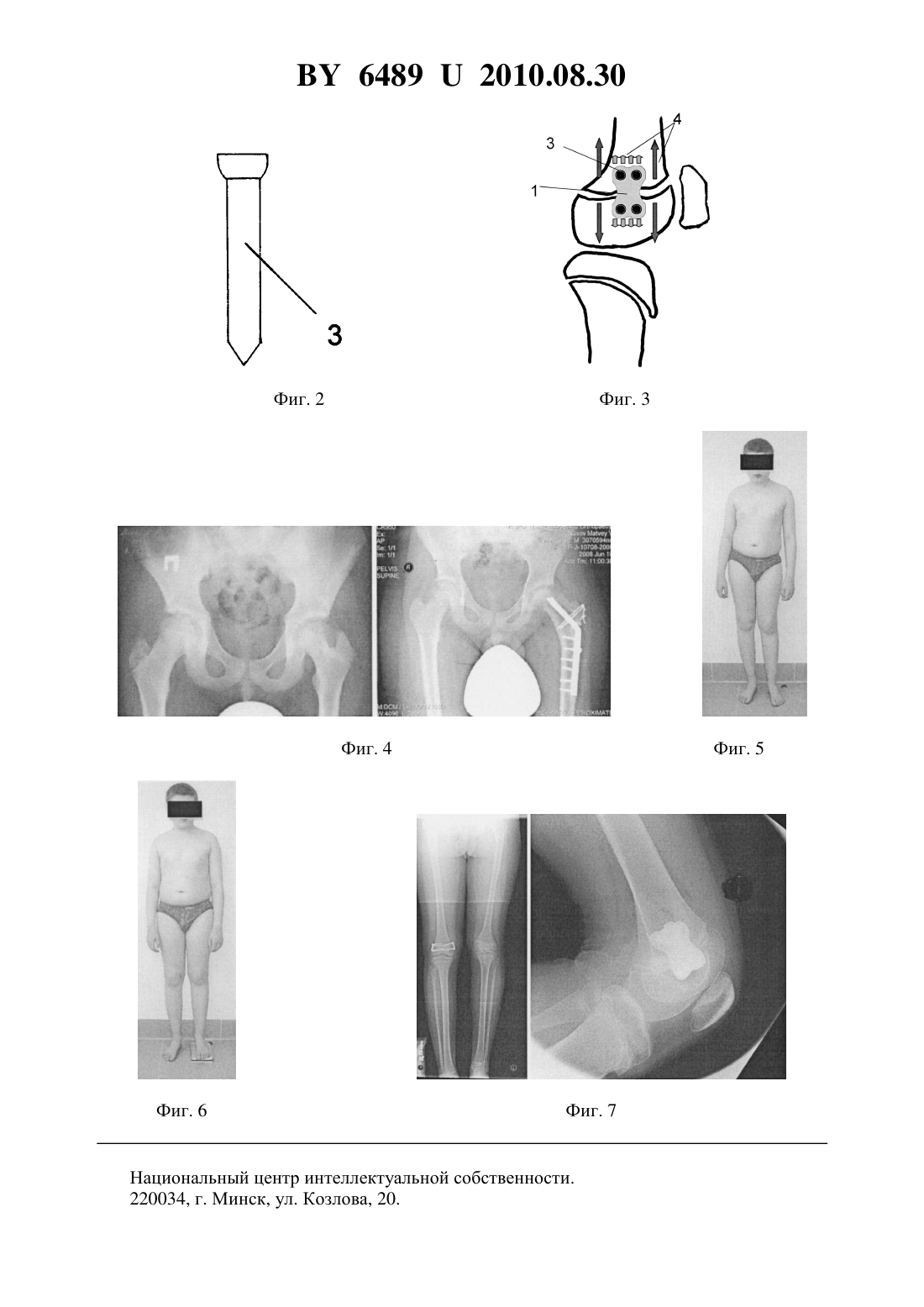

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВРЕМЕННОГО БЛОКИРОВАНИЯ ЗОН РОСТА ДЛИННЫХ ТРУБЧАТЫХ КОСТЕЙ НИЖНИХ КОНЕЧНОСТЕЙ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр травматологии и ортопедии(72) Авторы Сердюченко Сергей Николаевич Соколовский Олег Анатольевич Деменцов Андрей Борисович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр травматологии и ортопедии(57) Устройство для временного блокирования зон роста длинных трубчатых костей нижних конечностей, выполненное в виде пластины с фиксирующими шурупами, отличающееся тем, что пластина имеет форму прямоугольника длиной от 2,5 до 3,50,2 см,шириной 1,5 см в широкой части, 1,0 в узкой части и толщиной 0,20,01 см, по углам которого расположены четыре отверстия диаметром 4,00,1 или 5,00,1 для фиксирующих винтов, а фиксирующие винты выполнены из титана. Полезная модель относится к области медицинской техники, а именно к устройствам,применяемым в ортопедии с целью торможения продольного роста длинных трубчатых костей нижних конечностей. Известно устройство для временного блокирования зоны роста кости, имеющее форму 8-образной пластины с фиксирующими шурупами. Устройство предназначено для прове 64892010.08.30 дения блокирования дистальной зоны роста бедренной кости и/или проксимальной зоны роста большой берцовой кости 1. Данное устройство имеет недостатки. В период активного роста подростков жесткости данной конструкции может быть недостаточно, что приводит к перелому фиксатора и возникновению вторичных деформаций сегмента конечности. Задача, на решение которой направлена предлагаемая полезная модель, - повышение жесткости конструкции, предназначенной для блокирования зон роста длинных трубчатых костей нижних конечностей. Поставленная задача решается с помощью предлагаемого устройства для временного блокирования зон роста длинных трубчатых костей нижних конечностей, выполненного в виде пластины в форме прямоугольника длиной от 2,5 до 3,50,2 см, шириной 1,5 см в широкой части, 1,0 в узкой части и толщиной 0,20,01 см, по углам которого располагают четыре отверстия диаметром 4,00,1 или 5,00,1 для фиксирующих винтов (всего четыре фиксирующих винта), выполненных из титана, что обеспечивает повышение жесткости всей конструкции. На фиг. 1 представлена схема предлагаемого устройства, где 1 - прямоугольная пластина 2 - отверстия пластины. На фиг. 2 представлен винт для крепления пластины 3. На фиг. 3 - площадь фиксации зоны роста. На фиг. 4 - схема установки пластины на дистальную зону роста бедренной кости. На фиг. 5 - клиническая картина до операции. На фиг. 6 - картина после операции. На фиг. 7 - рентгенологическая картина после операции. Предлагаемое устройство состоит из прямоугольной пластины 1, длиной от 2,5 до 3,50,2 см, шириной 1,5 см в широкой части, 1,0 см в узкой части и толщиной 0,20,01 см,по углам прямоугольника расположены четыре отверстия 2 диаметром 4,00,1 или 5,00,1 для фиксирующих винтов 3 (всего четыре фиксирующих винта 3), выполненных из титана марки ВТ-1-0 по ГОСТ 19807, что обеспечивает повышение жесткости всей конструкции. Пластину устанавливают на дистальную зону роста бедренной кости. При фиксировании винтами 3 через отверстия 2 пластины 1 происходит фиксация устройства к кости в области метаэпифиза, перекрывая ростковый хрящ. Таким образом, действие зоны роста в послеоперационном периоде распределяется на большую площадь, что уменьшает величину силы, приложенную к местам фиксации пластины к кости (фиг. 3). Клинический пример. Пациент Н., 14 лет. Диагноз дисплазия тазобедренных суставов. Многоплоскостная деформация головки левого бедра. Укорочение левой нижней конечности на 3 см. В 2006 году произведена задняя ротационная остеотомия левого бедра по Соколовскому Состояние после оперативного лечения На фиг. 5-7 приведены клиническая и рентгенологическая картины до и после операции. Фиг. 5 - деформация головки левого бедра фиг. 6 - через 3 года после задней ротационной остеотомии бедра фиг. 7 - рентгенограмма через 3 года после операции, имеется укорочение 3 см. В связи с возрастом пациента (14 лет), наличием укорочения 3 см в сентябре 2008 года пациенту произведено временное блокирование дистальной зоны роста правого бедра пластинами повышенной прочности для обеспечения максимального эффекта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: A61B 17/56
Метки: трубчатых, блокирования, нижних, роста, длинных, зон, временного, конечностей, устройство, костей
