Устройство для временного блокирования зон роста длинных трубчатых костей нижних конечностей

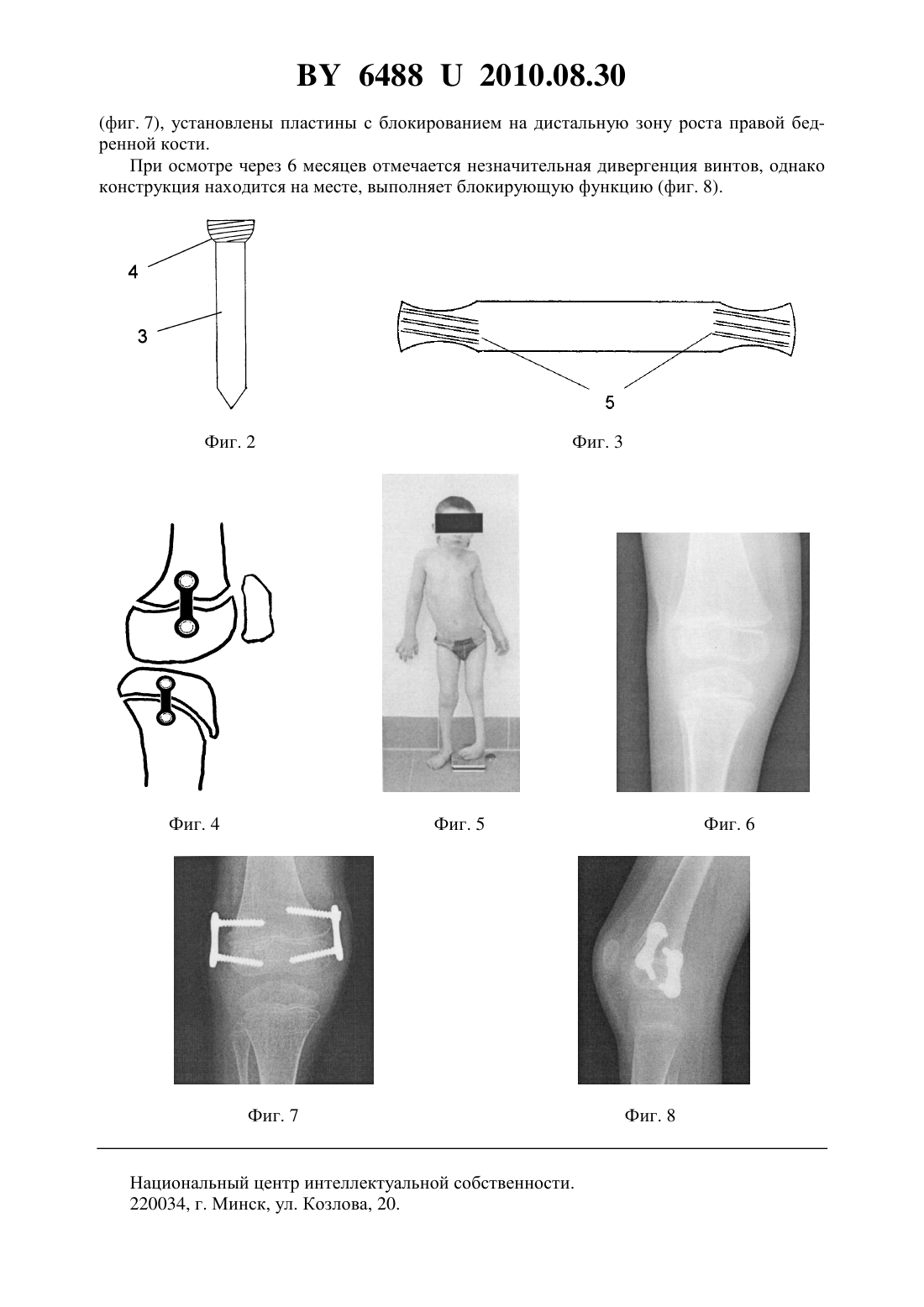

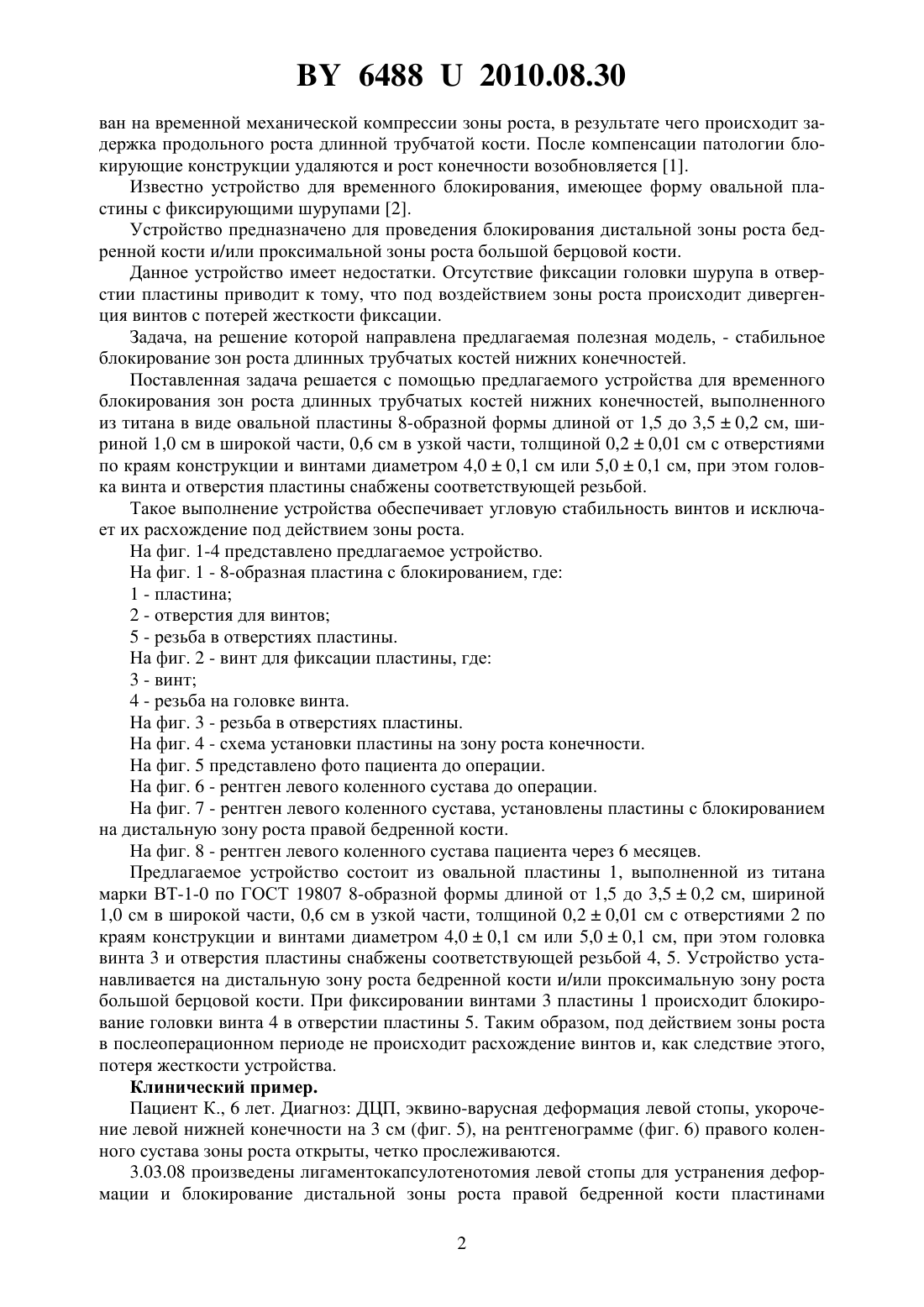

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВРЕМЕННОГО БЛОКИРОВАНИЯ ЗОН РОСТА ДЛИННЫХ ТРУБЧАТЫХ КОСТЕЙ НИЖНИХ КОНЕЧНОСТЕЙ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр травматологии и ортопедии(72) Авторы Сердюченко Сергей Николаевич Соколовский Олег Анатольевич Деменцов Андрей Борисович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр травматологии и ортопедии(57) Устройство для временного блокирования зон роста длинных трубчатых костей нижних конечностей, имеющее форму овальной пластины с фиксирующими винтами, отличающееся тем, что устройство выполнено из титана в виде овальной пластины 8-образной формы длиной от 1,5 до 3,50,2 см, шириной 1,0 см в широкой части, 0,6 см в узкой части, толщиной 0,20,01 см с отверстиями по краям конструкции и винтами диаметром 4,00,1 см или 5,00,1 см, при этом головка винта и отверстия пластины снабжены соответствующей резьбой. Фиг. 1 Полезная модель относится к области медицинской техники, а именно к устройствам,применяемым в ортопедии с целью торможения продольного роста длинных трубчатых костей нижних конечностей. Временное блокирование зон роста длинных трубчатых костей применяется для коррекции разницы длины нижних конечностей и/или их угловых деформаций. Метод осно 64882010.08.30 ван на временной механической компрессии зоны роста, в результате чего происходит задержка продольного роста длинной трубчатой кости. После компенсации патологии блокирующие конструкции удаляются и рост конечности возобновляется 1. Известно устройство для временного блокирования, имеющее форму овальной пластины с фиксирующими шурупами 2. Устройство предназначено для проведения блокирования дистальной зоны роста бедренной кости и/или проксимальной зоны роста большой берцовой кости. Данное устройство имеет недостатки. Отсутствие фиксации головки шурупа в отверстии пластины приводит к тому, что под воздействием зоны роста происходит дивергенция винтов с потерей жесткости фиксации. Задача, на решение которой направлена предлагаемая полезная модель, - стабильное блокирование зон роста длинных трубчатых костей нижних конечностей. Поставленная задача решается с помощью предлагаемого устройства для временного блокирования зон роста длинных трубчатых костей нижних конечностей, выполненного из титана в виде овальной пластины 8-образной формы длиной от 1,5 до 3,50,2 см, шириной 1,0 см в широкой части, 0,6 см в узкой части, толщиной 0,20,01 см с отверстиями по краям конструкции и винтами диаметром 4,00,1 см или 5,00,1 см, при этом головка винта и отверстия пластины снабжены соответствующей резьбой. Такое выполнение устройства обеспечивает угловую стабильность винтов и исключает их расхождение под действием зоны роста. На фиг. 1-4 представлено предлагаемое устройство. На фиг. 1 - 8-образная пластина с блокированием, где 1 - пластина 2 - отверстия для винтов 5 - резьба в отверстиях пластины. На фиг. 2 - винт для фиксации пластины, где 3 - винт 4 - резьба на головке винта. На фиг. 3 - резьба в отверстиях пластины. На фиг. 4 - схема установки пластины на зону роста конечности. На фиг. 5 представлено фото пациента до операции. На фиг. 6 - рентген левого коленного сустава до операции. На фиг. 7 - рентген левого коленного сустава, установлены пластины с блокированием на дистальную зону роста правой бедренной кости. На фиг. 8 - рентген левого коленного сустава пациента через 6 месяцев. Предлагаемое устройство состоит из овальной пластины 1, выполненной из титана марки ВТ-1-0 по ГОСТ 19807 8-образной формы длиной от 1,5 до 3,50,2 см, шириной 1,0 см в широкой части, 0,6 см в узкой части, толщиной 0,20,01 см с отверстиями 2 по краям конструкции и винтами диаметром 4,00,1 см или 5,00,1 см, при этом головка винта 3 и отверстия пластины снабжены соответствующей резьбой 4, 5. Устройство устанавливается на дистальную зону роста бедренной кости и/или проксимальную зону роста большой берцовой кости. При фиксировании винтами 3 пластины 1 происходит блокирование головки винта 4 в отверстии пластины 5. Таким образом, под действием зоны роста в послеоперационном периоде не происходит расхождение винтов и, как следствие этого,потеря жесткости устройства. Клинический пример. Пациент К., 6 лет. Диагноз ДЦП, эквино-варусная деформация левой стопы, укорочение левой нижней конечности на 3 см (фиг. 5), на рентгенограмме (фиг. 6) правого коленного сустава зоны роста открыты, четко прослеживаются. 3.03.08 произведены лигаментокапсулотенотомия левой стопы для устранения деформации и блокирование дистальной зоны роста правой бедренной кости пластинами 2(фиг. 7), установлены пластины с блокированием на дистальную зону роста правой бедренной кости. При осмотре через 6 месяцев отмечается незначительная дивергенция винтов, однако конструкция находится на месте, выполняет блокирующую функцию (фиг. 8). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
