Устройство для сжигания твердого топлива

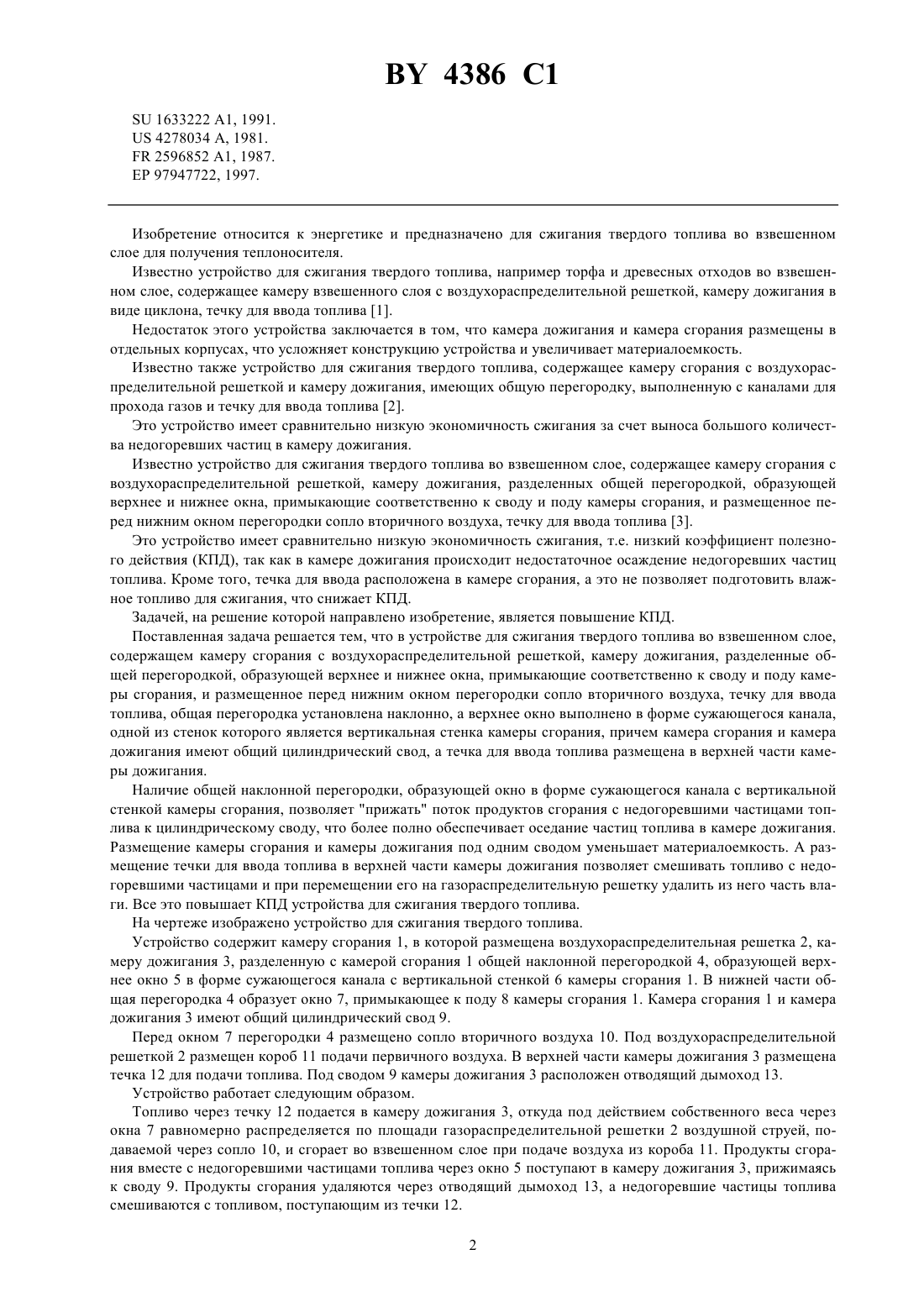

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СЖИГАНИЯ ТВЕРДОГО ТОПЛИВА(71) Заявитель Республиканское унитарное предприятие БЕЛНИИТОППРОЕКТ(73) Патентообладатель Республиканское унитарное предприятие БЕЛНИИТОППРОЕКТ(57) Устройство для сжигания твердого топлива во взвешенном слое, содержащее камеру сгорания с воздухораспределительной решеткой, камеру дожигания, разделенные общей перегородкой, образующей верхнее и нижнее окна, примыкающие соответственно к своду и поду камеры сгорания и размещенное перед нижним окном перегородки сопло вторичного воздуха, течку для ввода топлива, отличающееся тем, что общая перегородка установлена наклонно, а верхнее окно выполнено в форме сужающегося канала, одной из стенок которого является вертикальная стенка камеры сгорания, причем камера сгорания и камера дожигания имеют общий цилиндрический свод, а течка для ввода топлива размещена в верхней части камеры дожигания. Изобретение относится к энергетике и предназначено для сжигания твердого топлива во взвешенном слое для получения теплоносителя. Известно устройство для сжигания твердого топлива, например торфа и древесных отходов во взвешенном слое, содержащее камеру взвешенного слоя с воздухораспределительной решеткой, камеру дожигания в виде циклона, течку для ввода топлива 1. Недостаток этого устройства заключается в том, что камера дожигания и камера сгорания размещены в отдельных корпусах, что усложняет конструкцию устройства и увеличивает материалоемкость. Известно также устройство для сжигания твердого топлива, содержащее камеру сгорания с воздухораспределительной решеткой и камеру дожигания, имеющих общую перегородку, выполненную с каналами для прохода газов и течку для ввода топлива 2. Это устройство имеет сравнительно низкую экономичность сжигания за счет выноса большого количества недогоревших частиц в камеру дожигания. Известно устройство для сжигания твердого топлива во взвешенном слое, содержащее камеру сгорания с воздухораспределительной решеткой, камеру дожигания, разделенных общей перегородкой, образующей верхнее и нижнее окна, примыкающие соответственно к своду и поду камеры сгорания, и размещенное перед нижним окном перегородки сопло вторичного воздуха, течку для ввода топлива 3. Это устройство имеет сравнительно низкую экономичность сжигания, т.е. низкий коэффициент полезного действия (КПД), так как в камере дожигания происходит недостаточное осаждение недогоревших частиц топлива. Кроме того, течка для ввода расположена в камере сгорания, а это не позволяет подготовить влажное топливо для сжигания, что снижает КПД. Задачей, на решение которой направлено изобретение, является повышение КПД. Поставленная задача решается тем, что в устройстве для сжигания твердого топлива во взвешенном слое,содержащем камеру сгорания с воздухораспределительной решеткой, камеру дожигания, разделенные общей перегородкой, образующей верхнее и нижнее окна, примыкающие соответственно к своду и поду камеры сгорания, и размещенное перед нижним окном перегородки сопло вторичного воздуха, течку для ввода топлива, общая перегородка установлена наклонно, а верхнее окно выполнено в форме сужающегося канала,одной из стенок которого является вертикальная стенка камеры сгорания, причем камера сгорания и камера дожигания имеют общий цилиндрический свод, а течка для ввода топлива размещена в верхней части камеры дожигания. Наличие общей наклонной перегородки, образующей окно в форме сужающегося канала с вертикальной стенкой камеры сгорания, позволяет прижать поток продуктов сгорания с недогоревшими частицами топлива к цилиндрическому своду, что более полно обеспечивает оседание частиц топлива в камере дожигания. Размещение камеры сгорания и камеры дожигания под одним сводом уменьшает материалоемкость. А размещение течки для ввода топлива в верхней части камеры дожигания позволяет смешивать топливо с недогоревшими частицами и при перемещении его на газораспределительную решетку удалить из него часть влаги. Все это повышает КПД устройства для сжигания твердого топлива. На чертеже изображено устройство для сжигания твердого топлива. Устройство содержит камеру сгорания 1, в которой размещена воздухораспределительная решетка 2, камеру дожигания 3, разделенную с камерой сгорания 1 общей наклонной перегородкой 4, образующей верхнее окно 5 в форме сужающегося канала с вертикальной стенкой 6 камеры сгорания 1. В нижней части общая перегородка 4 образует окно 7, примыкающее к поду 8 камеры сгорания 1. Камера сгорания 1 и камера дожигания 3 имеют общий цилиндрический свод 9. Перед окном 7 перегородки 4 размещено сопло вторичного воздуха 10. Под воздухораспределительной решеткой 2 размещен короб 11 подачи первичного воздуха. В верхней части камеры дожигания 3 размещена течка 12 для подачи топлива. Под сводом 9 камеры дожигания 3 расположен отводящий дымоход 13. Устройство работает следующим образом. Топливо через течку 12 подается в камеру дожигания 3, откуда под действием собственного веса через окна 7 равномерно распределяется по площади газораспределительной решетки 2 воздушной струей, подаваемой через сопло 10, и сгорает во взвешенном слое при подаче воздуха из короба 11. Продукты сгорания вместе с недогоревшими частицами топлива через окно 5 поступают в камеру дожигания 3, прижимаясь к своду 9. Продукты сгорания удаляются через отводящий дымоход 13, а недогоревшие частицы топлива смешиваются с топливом, поступающим из течки 12. 2 Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
