Устройство вторичного охлаждения непрерывнолитого слитка

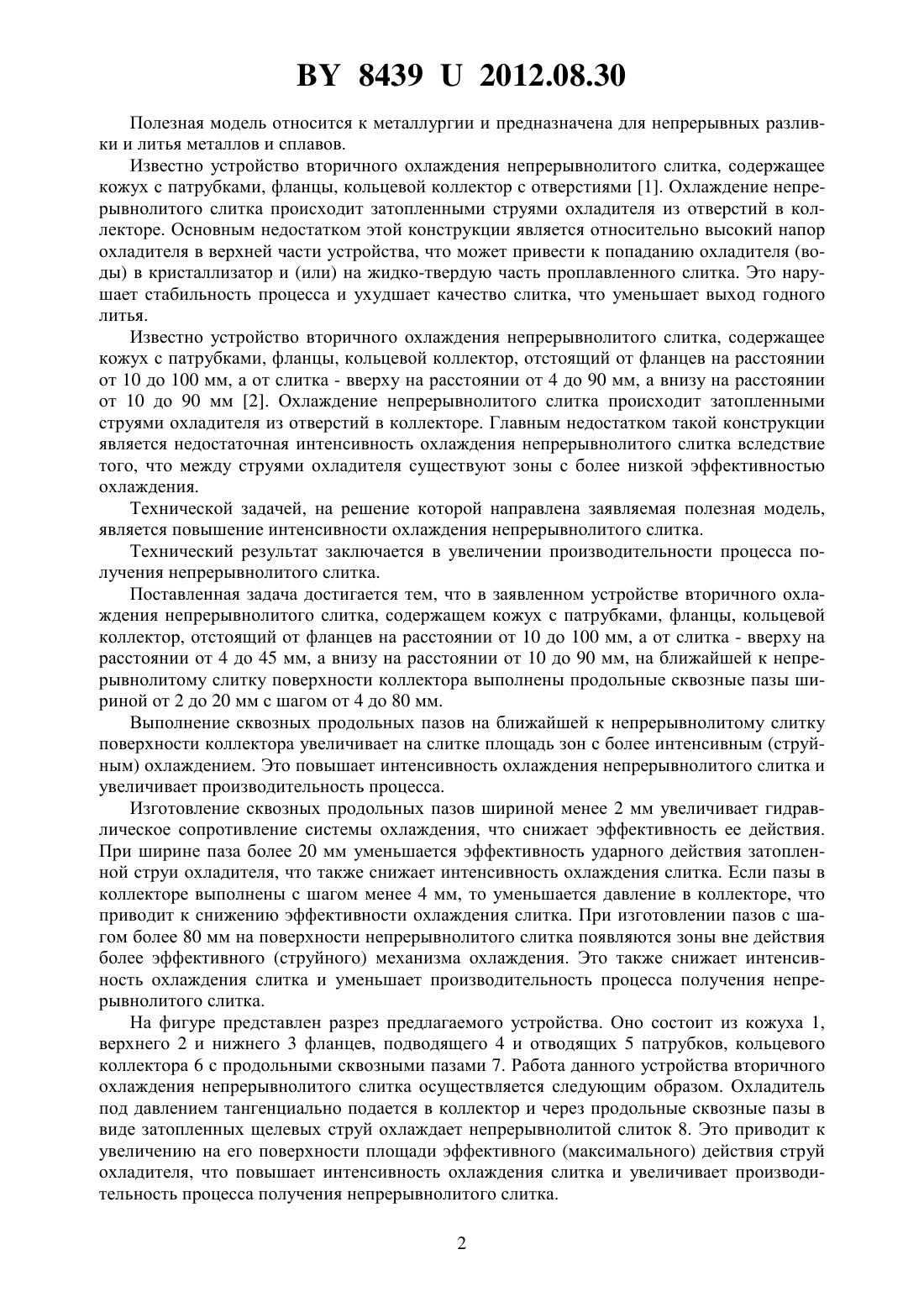

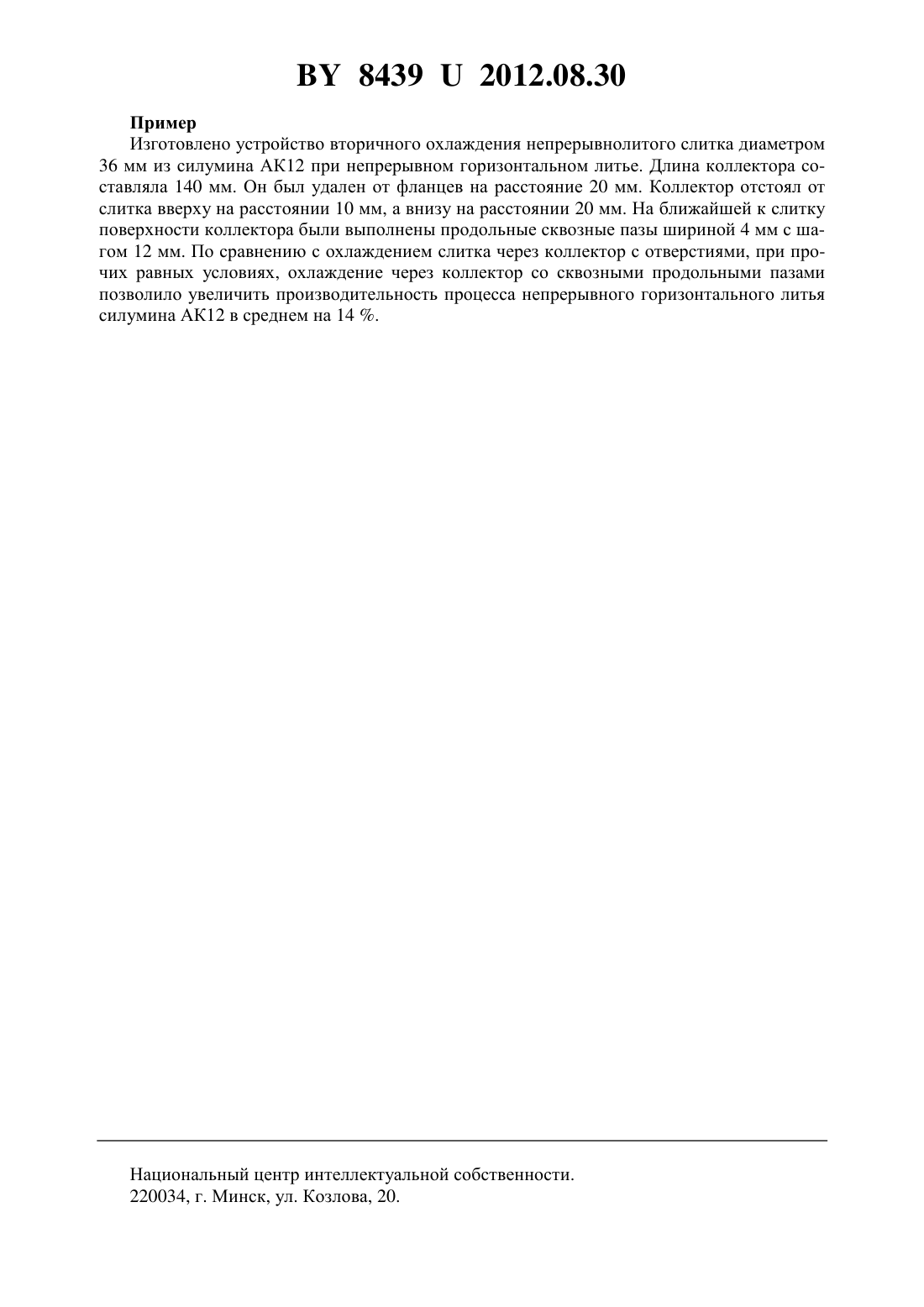

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ВТОРИЧНОГО ОХЛАЖДЕНИЯ НЕПРЕРЫВНОЛИТОГО СЛИТКА(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Стеценко Владимир Юзефович Певнев Александр Михайлович Коновалов Роман Владимирович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Устройство вторичного охлаждения непрерывнолитого слитка, содержащее кожух с патрубкам, фланцы, кольцевой коллектор, отстоящий от фланцев на расстоянии от 10 до 100 мм, а от слитка - вверху на расстоянии от 4 до 45 мм, а внизу на расстоянии от 10 до 90 мм, отличающееся тем, что на ближайшей к непрерывнолитому слитку поверхности коллектора выполнены продольные сквозные пазы шириной от 2 до 20 мм с шагом от 4 до 80 мм. 84392012.08.30 Полезная модель относится к металлургии и предназначена для непрерывных разливки и литья металлов и сплавов. Известно устройство вторичного охлаждения непрерывнолитого слитка, содержащее кожух с патрубками, фланцы, кольцевой коллектор с отверстиями 1. Охлаждение непрерывнолитого слитка происходит затопленными струями охладителя из отверстий в коллекторе. Основным недостатком этой конструкции является относительно высокий напор охладителя в верхней части устройства, что может привести к попаданию охладителя (воды) в кристаллизатор и (или) на жидко-твердую часть проплавленного слитка. Это нарушает стабильность процесса и ухудшает качество слитка, что уменьшает выход годного литья. Известно устройство вторичного охлаждения непрерывнолитого слитка, содержащее кожух с патрубками, фланцы, кольцевой коллектор, отстоящий от фланцев на расстоянии от 10 до 100 мм, а от слитка - вверху на расстоянии от 4 до 90 мм, а внизу на расстоянии от 10 до 90 мм 2. Охлаждение непрерывнолитого слитка происходит затопленными струями охладителя из отверстий в коллекторе. Главным недостатком такой конструкции является недостаточная интенсивность охлаждения непрерывнолитого слитка вследствие того, что между струями охладителя существуют зоны с более низкой эффективностью охлаждения. Технической задачей, на решение которой направлена заявляемая полезная модель,является повышение интенсивности охлаждения непрерывнолитого слитка. Технический результат заключается в увеличении производительности процесса получения непрерывнолитого слитка. Поставленная задача достигается тем, что в заявленном устройстве вторичного охлаждения непрерывнолитого слитка, содержащем кожух с патрубками, фланцы, кольцевой коллектор, отстоящий от фланцев на расстоянии от 10 до 100 мм, а от слитка - вверху на расстоянии от 4 до 45 мм, а внизу на расстоянии от 10 до 90 мм, на ближайшей к непрерывнолитому слитку поверхности коллектора выполнены продольные сквозные пазы шириной от 2 до 20 мм с шагом от 4 до 80 мм. Выполнение сквозных продольных пазов на ближайшей к непрерывнолитому слитку поверхности коллектора увеличивает на слитке площадь зон с более интенсивным (струйным) охлаждением. Это повышает интенсивность охлаждения непрерывнолитого слитка и увеличивает производительность процесса. Изготовление сквозных продольных пазов шириной менее 2 мм увеличивает гидравлическое сопротивление системы охлаждения, что снижает эффективность ее действия. При ширине паза более 20 мм уменьшается эффективность ударного действия затопленной струи охладителя, что также снижает интенсивность охлаждения слитка. Если пазы в коллекторе выполнены с шагом менее 4 мм, то уменьшается давление в коллекторе, что приводит к снижению эффективности охлаждения слитка. При изготовлении пазов с шагом более 80 мм на поверхности непрерывнолитого слитка появляются зоны вне действия более эффективного (струйного) механизма охлаждения. Это также снижает интенсивность охлаждения слитка и уменьшает производительность процесса получения непрерывнолитого слитка. На фигуре представлен разрез предлагаемого устройства. Оно состоит из кожуха 1,верхнего 2 и нижнего 3 фланцев, подводящего 4 и отводящих 5 патрубков, кольцевого коллектора 6 с продольными сквозными пазами 7. Работа данного устройства вторичного охлаждения непрерывнолитого слитка осуществляется следующим образом. Охладитель под давлением тангенциально подается в коллектор и через продольные сквозные пазы в виде затопленных щелевых струй охлаждает непрерывнолитой слиток 8. Это приводит к увеличению на его поверхности площади эффективного (максимального) действия струй охладителя, что повышает интенсивность охлаждения слитка и увеличивает производительность процесса получения непрерывнолитого слитка. 2 84392012.08.30 Пример Изготовлено устройство вторичного охлаждения непрерывнолитого слитка диаметром 36 мм из силумина АК 12 при непрерывном горизонтальном литье. Длина коллектора составляла 140 мм. Он был удален от фланцев на расстояние 20 мм. Коллектор отстоял от слитка вверху на расстоянии 10 мм, а внизу на расстоянии 20 мм. На ближайшей к слитку поверхности коллектора были выполнены продольные сквозные пазы шириной 4 мм с шагом 12 мм. По сравнению с охлаждением слитка через коллектор с отверстиями, при прочих равных условиях, охлаждение через коллектор со сквозными продольными пазами позволило увеличить производительность процесса непрерывного горизонтального литья силумина АК 12 в среднем на 14 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
