Устройство для производства полых отливок

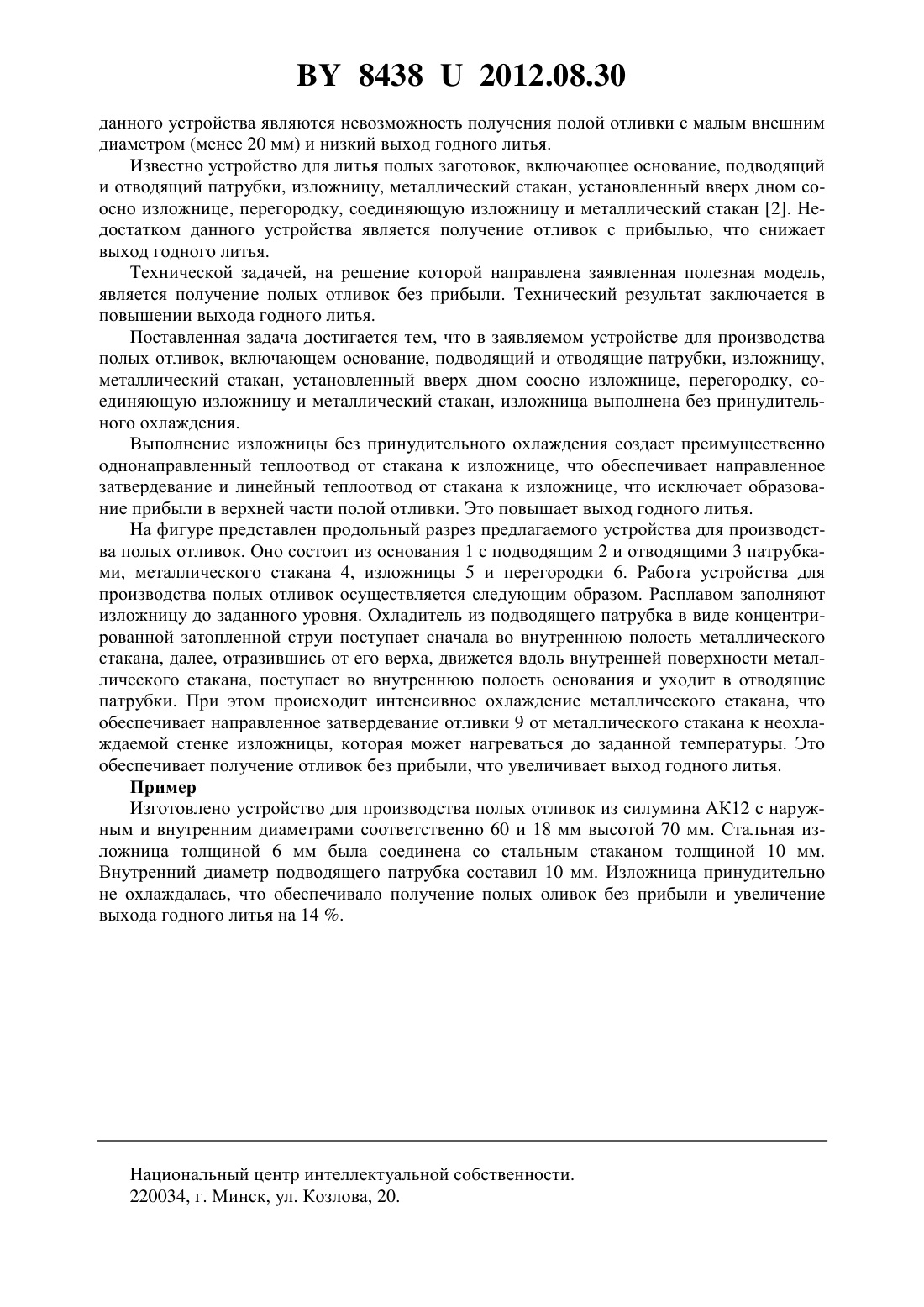

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА ПОЛЫХ ОТЛИВОК(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Стеценко Владимир Юзефович Ривкин Александр Игоревич Гутев Алексей Петрович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Устройство для производства полых отливок, включающее основание, подводящий и отводящие патрубки, изложницу, металлический стакан, установленный вверх дном соосно изложнице, перегородку, соединяющую изложницу и металлический стакан, отличающееся тем, что изложница выполнена без принудительного охлаждения. Полезная модель относится к литейному производству, в частности к устройствам для литья полых заготовок из черных и цветных металлов и сплавов. Известно устройство для получения полых отливок, включающее корпус, основания,подводящий и отводящий патрубки, изложницу, стакан с цилиндром 1. Недостатками 84382012.08.30 данного устройства являются невозможность получения полой отливки с малым внешним диаметром (менее 20 мм) и низкий выход годного литья. Известно устройство для литья полых заготовок, включающее основание, подводящий и отводящий патрубки, изложницу, металлический стакан, установленный вверх дном соосно изложнице, перегородку, соединяющую изложницу и металлический стакан 2. Недостатком данного устройства является получение отливок с прибылью, что снижает выход годного литья. Технической задачей, на решение которой направлена заявленная полезная модель,является получение полых отливок без прибыли. Технический результат заключается в повышении выхода годного литья. Поставленная задача достигается тем, что в заявляемом устройстве для производства полых отливок, включающем основание, подводящий и отводящие патрубки, изложницу,металлический стакан, установленный вверх дном соосно изложнице, перегородку, соединяющую изложницу и металлический стакан, изложница выполнена без принудительного охлаждения. Выполнение изложницы без принудительного охлаждения создает преимущественно однонаправленный теплоотвод от стакана к изложнице, что обеспечивает направленное затвердевание и линейный теплоотвод от стакана к изложнице, что исключает образование прибыли в верхней части полой отливки. Это повышает выход годного литья. На фигуре представлен продольный разрез предлагаемого устройства для производства полых отливок. Оно состоит из основания 1 с подводящим 2 и отводящими 3 патрубками, металлического стакана 4, изложницы 5 и перегородки 6. Работа устройства для производства полых отливок осуществляется следующим образом. Расплавом заполняют изложницу до заданного уровня. Охладитель из подводящего патрубка в виде концентрированной затопленной струи поступает сначала во внутреннюю полость металлического стакана, далее, отразившись от его верха, движется вдоль внутренней поверхности металлического стакана, поступает во внутреннюю полость основания и уходит в отводящие патрубки. При этом происходит интенсивное охлаждение металлического стакана, что обеспечивает направленное затвердевание отливки 9 от металлического стакана к неохлаждаемой стенке изложницы, которая может нагреваться до заданной температуры. Это обеспечивает получение отливок без прибыли, что увеличивает выход годного литья. Пример Изготовлено устройство для производства полых отливок из силумина АК 12 с наружным и внутренним диаметрами соответственно 60 и 18 мм высотой 70 мм. Стальная изложница толщиной 6 мм была соединена со стальным стаканом толщиной 10 мм. Внутренний диаметр подводящего патрубка составил 10 мм. Изложница принудительно не охлаждалась, что обеспечивало получение полых оливок без прибыли и увеличение выхода годного литья на 14 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
