Устройство для подачи бетонной смеси

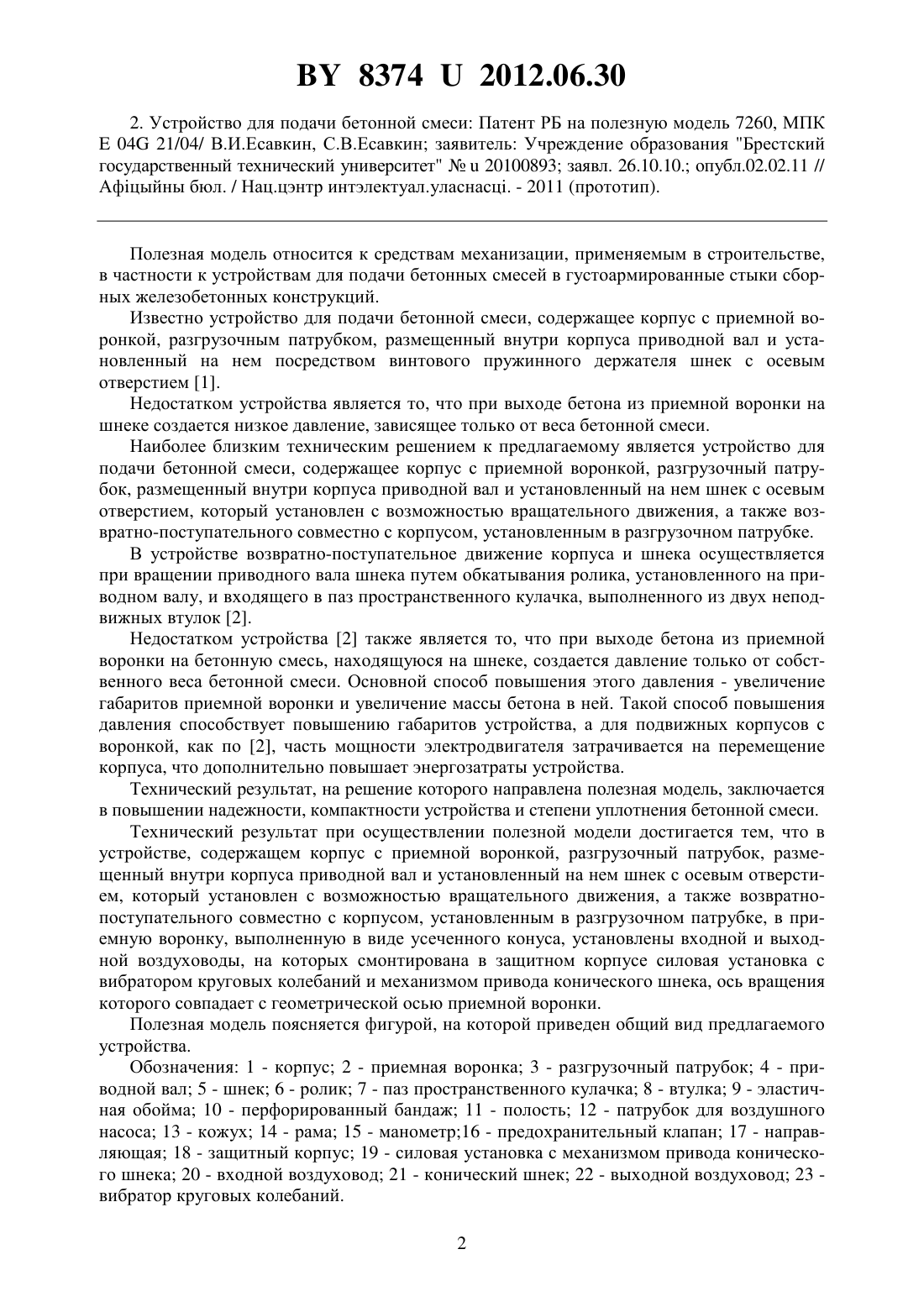

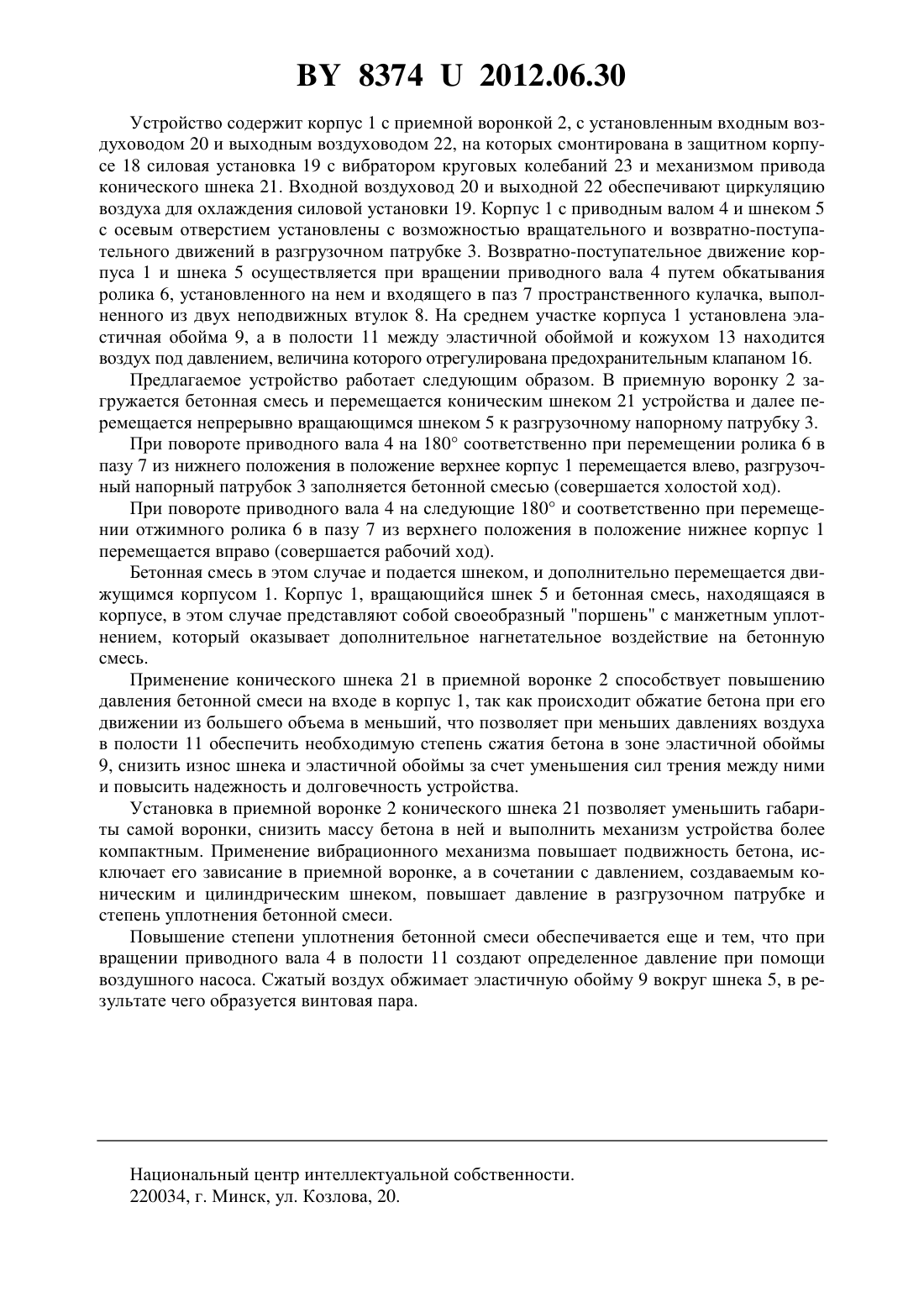

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДАЧИ БЕТОННОЙ СМЕСИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Есавкин Вячеслав Иванович Есавкин Артур Эдуардович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство, содержащее корпус с приемной воронкой, разгрузочный патрубок, размещенный внутри корпуса приводной вал и установленный на нем шнек с осевым отверстием, который установлен с возможностью вращательного движения, а также возвратнопоступательного совместно с корпусом, установленным в разгрузочном патрубке, отличающееся тем, что в приемную воронку, выполненную в виде усеченного конуса, установлены входной и выходной воздуховоды, на которых смонтирована в защитном корпусе силовая установка с вибратором круговых колебаний и механизмом привода конического шнека, ось вращения которого совпадает с геометрической осью приемной воронки.(56) 1. Устройство для подачи бетонной смеси А.с. СССР 1052637, МПК 04 21/04/ В.Я.Морев Государственный проектный институт Ярославский промстройпроект.3427059/29-33 заявлено 19.04.1982, опубл. 07.11.1983//Открытия. Изобрет. - 1983.41. - С. 92 (аналог). 83742012.06.30 2. Устройство для подачи бетонной смеси Патент РБ на полезную модель 7260, МПК 04 21/04/ В.И.Есавкин, С.В.Есавкин заявитель Учреждение образования Брестский государственный технический университет 20100893 заявл. 26.10.10. опубл.02.02.11 // Афцыйны бюл. / Нац.цэнтр интэлектуал.уласнасц. - 2011 (прототип). Полезная модель относится к средствам механизации, применяемым в строительстве,в частности к устройствам для подачи бетонных смесей в густоармированные стыки сборных железобетонных конструкций. Известно устройство для подачи бетонной смеси, содержащее корпус с приемной воронкой, разгрузочным патрубком, размещенный внутри корпуса приводной вал и установленный на нем посредством винтового пружинного держателя шнек с осевым отверстием 1. Недостатком устройства является то, что при выходе бетона из приемной воронки на шнеке создается низкое давление, зависящее только от веса бетонной смеси. Наиболее близким техническим решением к предлагаемому является устройство для подачи бетонной смеси, содержащее корпус с приемной воронкой, разгрузочный патрубок, размещенный внутри корпуса приводной вал и установленный на нем шнек с осевым отверстием, который установлен с возможностью вращательного движения, а также возвратно-поступательного совместно с корпусом, установленным в разгрузочном патрубке. В устройстве возвратно-поступательное движение корпуса и шнека осуществляется при вращении приводного вала шнека путем обкатывания ролика, установленного на приводном валу, и входящего в паз пространственного кулачка, выполненного из двух неподвижных втулок 2. Недостатком устройства 2 также является то, что при выходе бетона из приемной воронки на бетонную смесь, находящуюся на шнеке, создается давление только от собственного веса бетонной смеси. Основной способ повышения этого давления - увеличение габаритов приемной воронки и увеличение массы бетона в ней. Такой способ повышения давления способствует повышению габаритов устройства, а для подвижных корпусов с воронкой, как по 2, часть мощности электродвигателя затрачивается на перемещение корпуса, что дополнительно повышает энергозатраты устройства. Технический результат, на решение которого направлена полезная модель, заключается в повышении надежности, компактности устройства и степени уплотнения бетонной смеси. Технический результат при осуществлении полезной модели достигается тем, что в устройстве, содержащем корпус с приемной воронкой, разгрузочный патрубок, размещенный внутри корпуса приводной вал и установленный на нем шнек с осевым отверстием, который установлен с возможностью вращательного движения, а также возвратнопоступательного совместно с корпусом, установленным в разгрузочном патрубке, в приемную воронку, выполненную в виде усеченного конуса, установлены входной и выходной воздуховоды, на которых смонтирована в защитном корпусе силовая установка с вибратором круговых колебаний и механизмом привода конического шнека, ось вращения которого совпадает с геометрической осью приемной воронки. Полезная модель поясняется фигурой, на которой приведен общий вид предлагаемого устройства. Обозначения 1 - корпус 2 - приемная воронка 3 - разгрузочный патрубок 4 - приводной вал 5 - шнек 6 - ролик 7 - паз пространственного кулачка 8 - втулка 9 - эластичная обойма 10 - перфорированный бандаж 11 - полость 12 - патрубок для воздушного насоса 13 - кожух 14 - рама 15 - манометр 16 - предохранительный клапан 17 - направляющая 18 - защитный корпус 19 - силовая установка с механизмом привода конического шнека 20 - входной воздуховод 21 - конический шнек 22 - выходной воздуховод 23 вибратор круговых колебаний. 2 83742012.06.30 Устройство содержит корпус 1 с приемной воронкой 2, с установленным входным воздуховодом 20 и выходным воздуховодом 22, на которых смонтирована в защитном корпусе 18 силовая установка 19 с вибратором круговых колебаний 23 и механизмом привода конического шнека 21. Входной воздуховод 20 и выходной 22 обеспечивают циркуляцию воздуха для охлаждения силовой установки 19. Корпус 1 с приводным валом 4 и шнеком 5 с осевым отверстием установлены с возможностью вращательного и возвратно-поступательного движений в разгрузочном патрубке 3. Возвратно-поступательное движение корпуса 1 и шнека 5 осуществляется при вращении приводного вала 4 путем обкатывания ролика 6, установленного на нем и входящего в паз 7 пространственного кулачка, выполненного из двух неподвижных втулок 8. На среднем участке корпуса 1 установлена эластичная обойма 9, а в полости 11 между эластичной обоймой и кожухом 13 находится воздух под давлением, величина которого отрегулирована предохранительным клапаном 16. Предлагаемое устройство работает следующим образом. В приемную воронку 2 загружается бетонная смесь и перемещается коническим шнеком 21 устройства и далее перемещается непрерывно вращающимся шнеком 5 к разгрузочному напорному патрубку 3. При повороте приводного вала 4 на 180 соответственно при перемещении ролика 6 в пазу 7 из нижнего положения в положение верхнее корпус 1 перемещается влево, разгрузочный напорный патрубок 3 заполняется бетонной смесью (совершается холостой ход). При повороте приводного вала 4 на следующие 180 и соответственно при перемещении отжимного ролика 6 в пазу 7 из верхнего положения в положение нижнее корпус 1 перемещается вправо (совершается рабочий ход). Бетонная смесь в этом случае и подается шнеком, и дополнительно перемещается движущимся корпусом 1. Корпус 1, вращающийся шнек 5 и бетонная смесь, находящаяся в корпусе, в этом случае представляют собой своеобразный поршень с манжетным уплотнением, который оказывает дополнительное нагнетательное воздействие на бетонную смесь. Применение конического шнека 21 в приемной воронке 2 способствует повышению давления бетонной смеси на входе в корпус 1, так как происходит обжатие бетона при его движении из большего объема в меньший, что позволяет при меньших давлениях воздуха в полости 11 обеспечить необходимую степень сжатия бетона в зоне эластичной обоймы 9, снизить износ шнека и эластичной обоймы за счет уменьшения сил трения между ними и повысить надежность и долговечность устройства. Установка в приемной воронке 2 конического шнека 21 позволяет уменьшить габариты самой воронки, снизить массу бетона в ней и выполнить механизм устройства более компактным. Применение вибрационного механизма повышает подвижность бетона, исключает его зависание в приемной воронке, а в сочетании с давлением, создаваемым коническим и цилиндрическим шнеком, повышает давление в разгрузочном патрубке и степень уплотнения бетонной смеси. Повышение степени уплотнения бетонной смеси обеспечивается еще и тем, что при вращении приводного вала 4 в полости 11 создают определенное давление при помощи воздушного насоса. Сжатый воздух обжимает эластичную обойму 9 вокруг шнека 5, в результате чего образуется винтовая пара. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
