E04G 21/04 — устройства для транспортировки и распределения

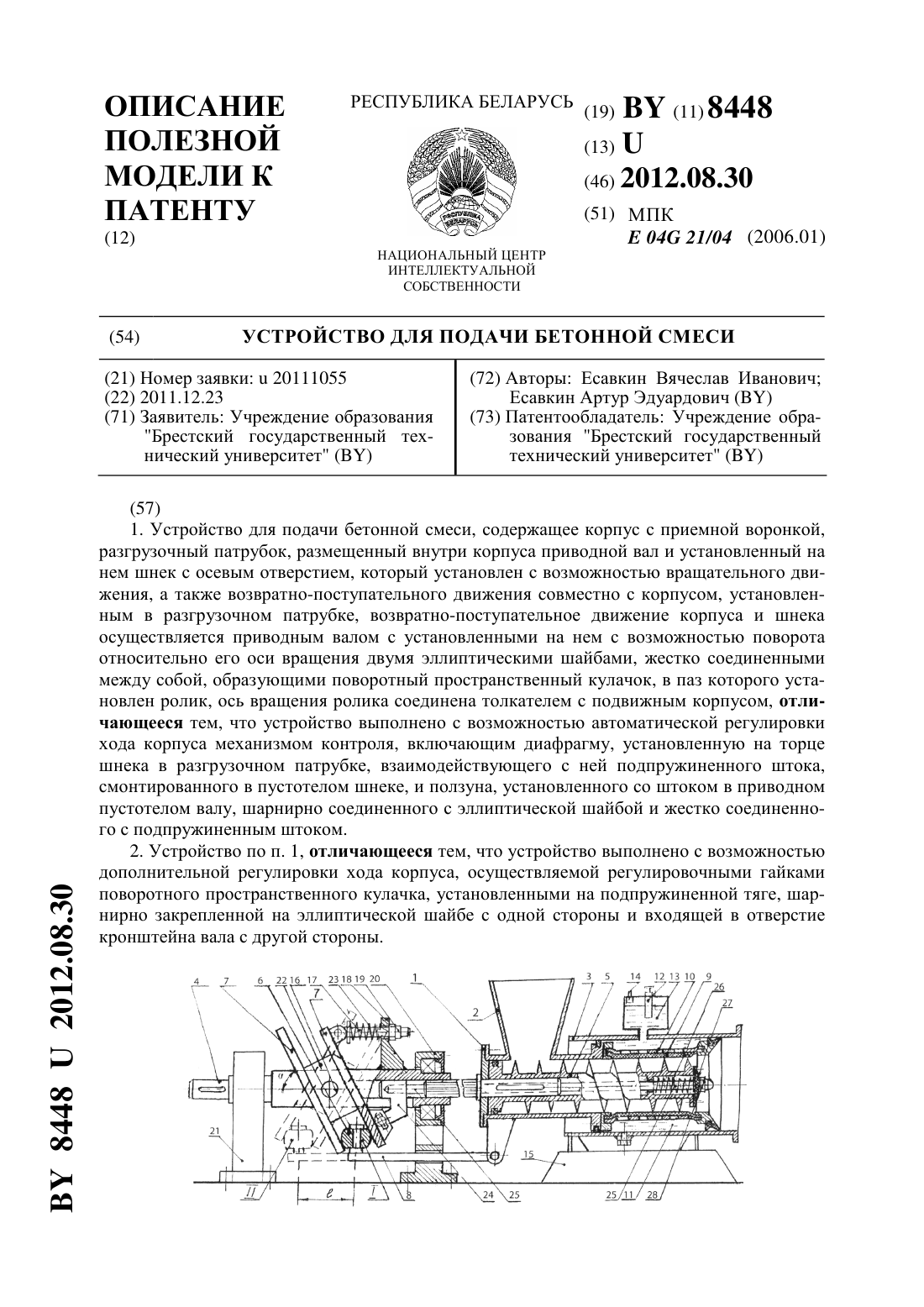

Номер патента: U 8448

Опубликовано: 30.08.2012

Авторы: Есавкин Вячеслав Иванович, Есавкин Артур Эдуардович

МПК: E04G 21/04

Метки: устройство, смеси, бетонной, подачи

Текст:

...шарнирно закрепленной на эллиптической шайбе с одной стороны и входящей в отверстие кронштейна вала с другой стороны. Полезная модель поясняется фигурой, на которой приведен общий вид предлагаемого устройства. Обозначения 1 - корпус 2 - приемная воронка 3 - разгрузочный патрубок 4 - приводной пустотелый вал 5 - шнек 6 - ролик 7 - эллиптические шайбы 8 - толкатель 9 эластичная обойма 10 - перфорированный бандаж 11 - полость 12 - воздушный...

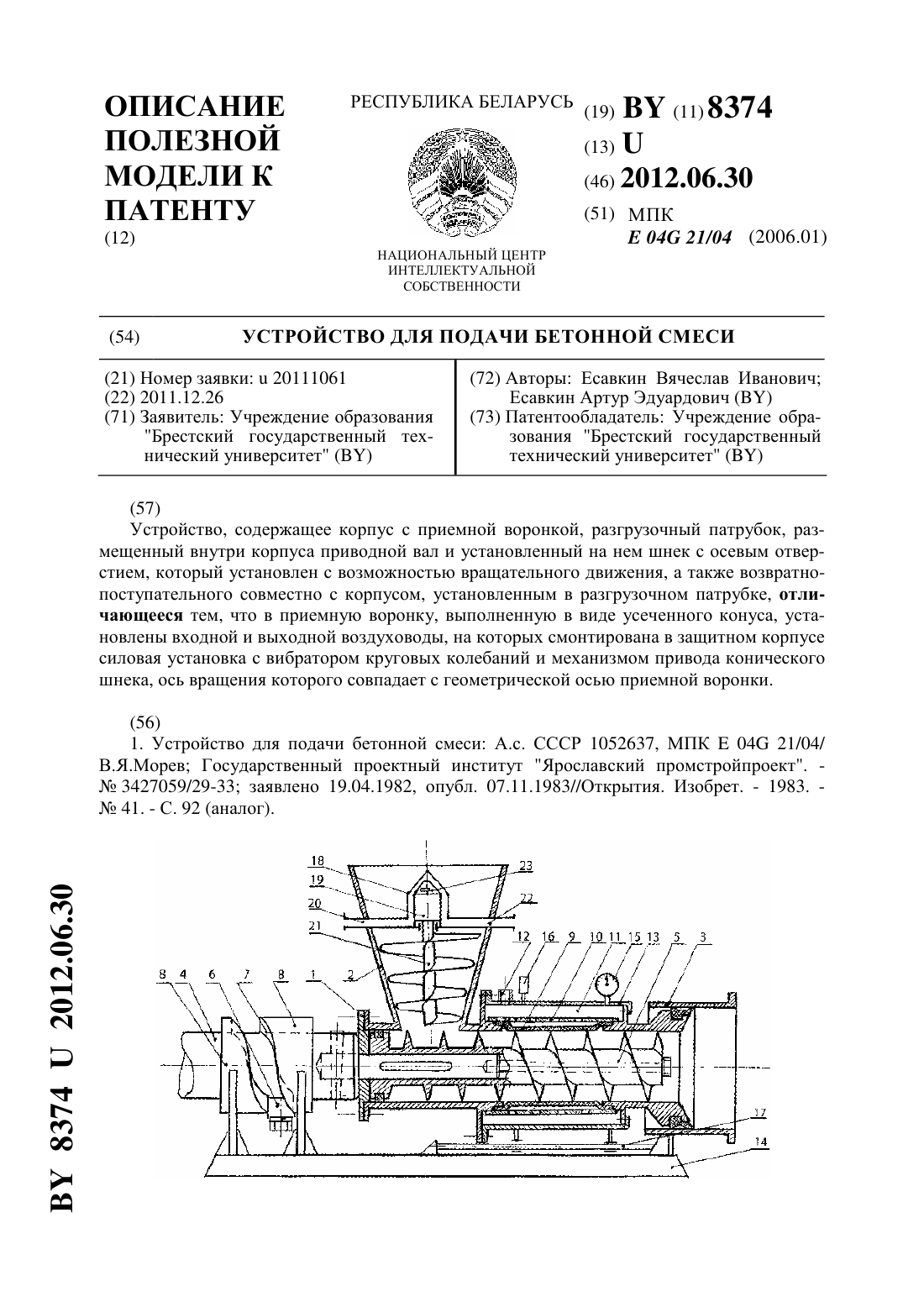

Номер патента: U 8374

Опубликовано: 30.06.2012

Авторы: Есавкин Артур Эдуардович, Есавкин Вячеслав Иванович

МПК: E04G 21/04

Метки: подачи, бетонной, смеси, устройство

Текст:

...возвратнопоступательного совместно с корпусом, установленным в разгрузочном патрубке, в приемную воронку, выполненную в виде усеченного конуса, установлены входной и выходной воздуховоды, на которых смонтирована в защитном корпусе силовая установка с вибратором круговых колебаний и механизмом привода конического шнека, ось вращения которого совпадает с геометрической осью приемной воронки. Полезная модель поясняется фигурой, на которой...

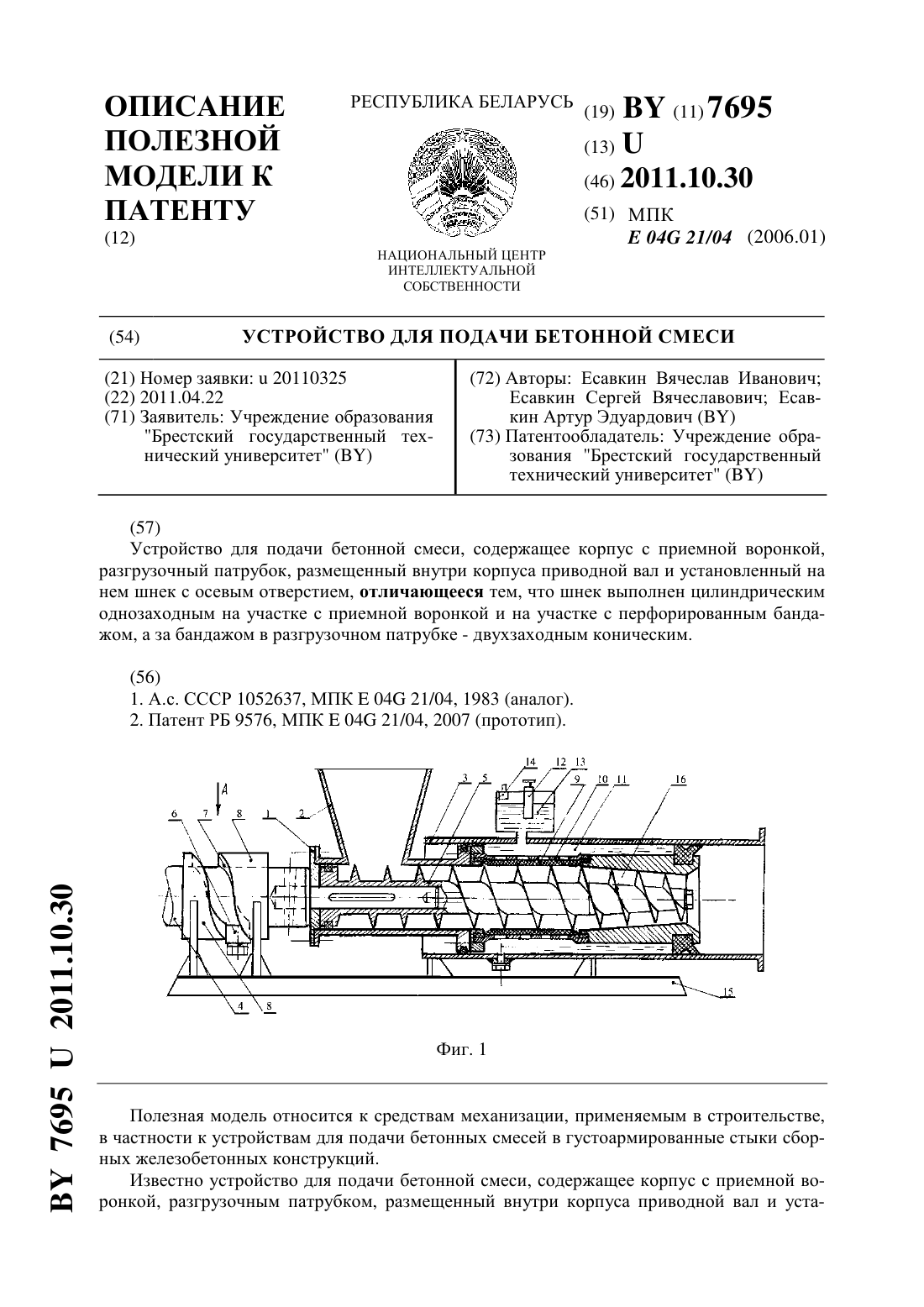

Номер патента: U 7695

Опубликовано: 30.10.2011

Авторы: Есавкин Вячеслав Иванович, Есавкин Артур Эдуардович, Есавкин Сергей Вячеславович

МПК: E04G 21/04

Метки: бетонной, подачи, устройство, смеси

Текст:

...тем, что в устройстве для подачи бетонной смеси,содержащем корпус с приемной воронкой, разгрузочный патрубок, размещенный внутри корпуса приводной вал и установленный на нем шнек с осевым отверстием, шнек выполнен цилиндрическим однозаходным на участке с приемной воронкой и на участке с перфорированным бандажом, а за бандажом в разгрузочном патрубке - двухзаходным коническим. Полезная модель поясняется фигурами, где на фиг. 1 приведен...

Номер патента: U 7701

Опубликовано: 30.10.2011

Авторы: Есавкин Вячеслав Иванович, Есавкин Артур Эдуардович, Есавкин Сергей Вячеславович

МПК: E04G 21/04

Метки: смеси, устройство, подачи, бетонной

Текст:

...движения совместно с корпусом, установленным в разгрузочном патрубке, возвратнопоступательное движение корпуса и шнека осуществляется приводным валом с установленными на нем с возможностью поворота относительно его оси вращения двумя эллиптическими шайбами, жестко соединенными между собой, образующими поворотный пространственный кулачок, в паз которого установлен ролик, ось вращения ролика соединена толкателем с подвижным корпусом. В...

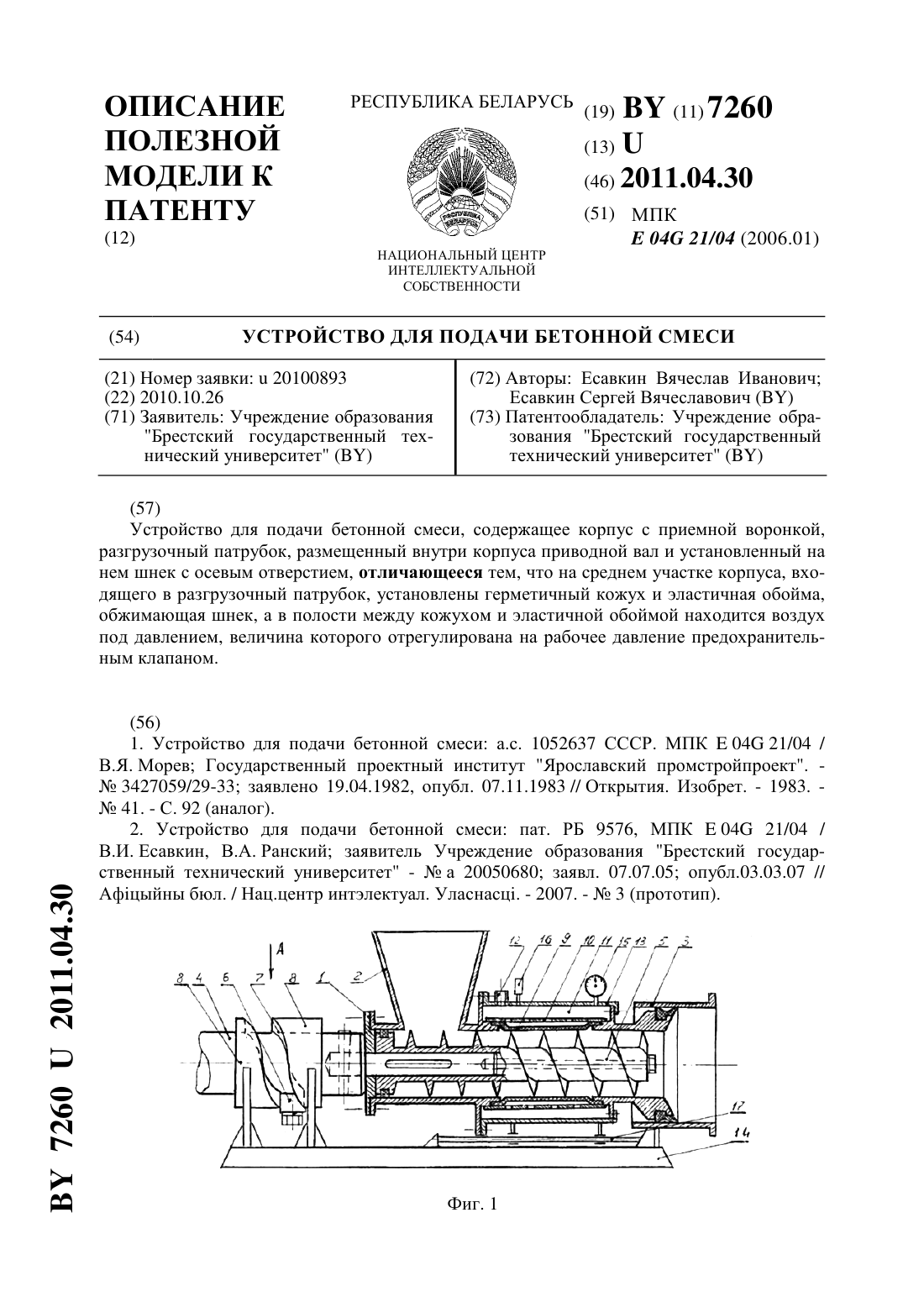

Номер патента: U 7260

Опубликовано: 30.04.2011

Авторы: Есавкин Вячеслав Иванович, Есавкин Сергей Вячеславович

МПК: E04G 21/04

Метки: бетонной, смеси, устройство, подачи

Текст:

...наличие двух сальников, контактирующих с промывочной жидкостью и бетонной смесью, снижает надежность и долговечность устройства, так как в промывочную жидкость могут проникать абразивные частицы из бетонной смеси, способствующие повышенному износу сальников. Повышенный износ сальников вызывает падение давления в промывочной камере и снижает величину обжатия эластичной обоймой шнека и, соответственно, снижает степень уплотнения бетонной...

Номер патента: 9576

Опубликовано: 30.08.2007

Авторы: Ранский Владимир Александрович, Есавкин Вячеслав Иванович

МПК: E04G 21/04

Метки: смеси, бетонной, устройство, подачи

Текст:

...кулачка на фиг. 3 приведена диаграмма распределения давлений в разгрузочном патрубке в зависимости от положения ролика. 2 9576 1 2007.08.30 Обозначения 1 - корпус 2 - приемная воронка 3 - разгрузочный патрубок 4 - приводной вал 5 - шнек 6 - ролик 7 - паз пространственного кулачка 8 - втулка 9 - эластичная обойма 10 - перфорированный бандаж 11 - полость 12 - воздушный насос 13 - бак с промывочной жидкостью 14 - предохранительный...
