Анкерная свая

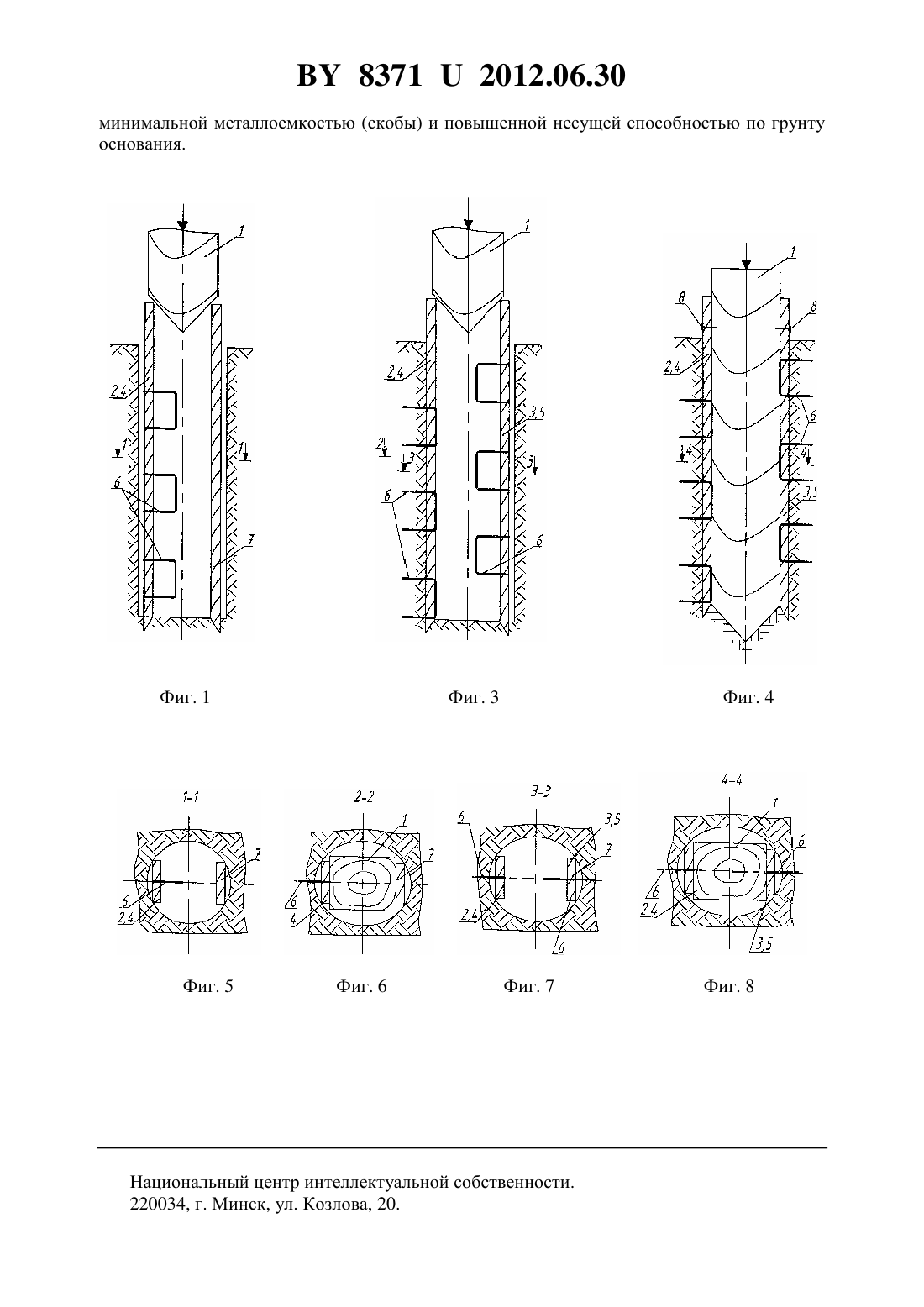

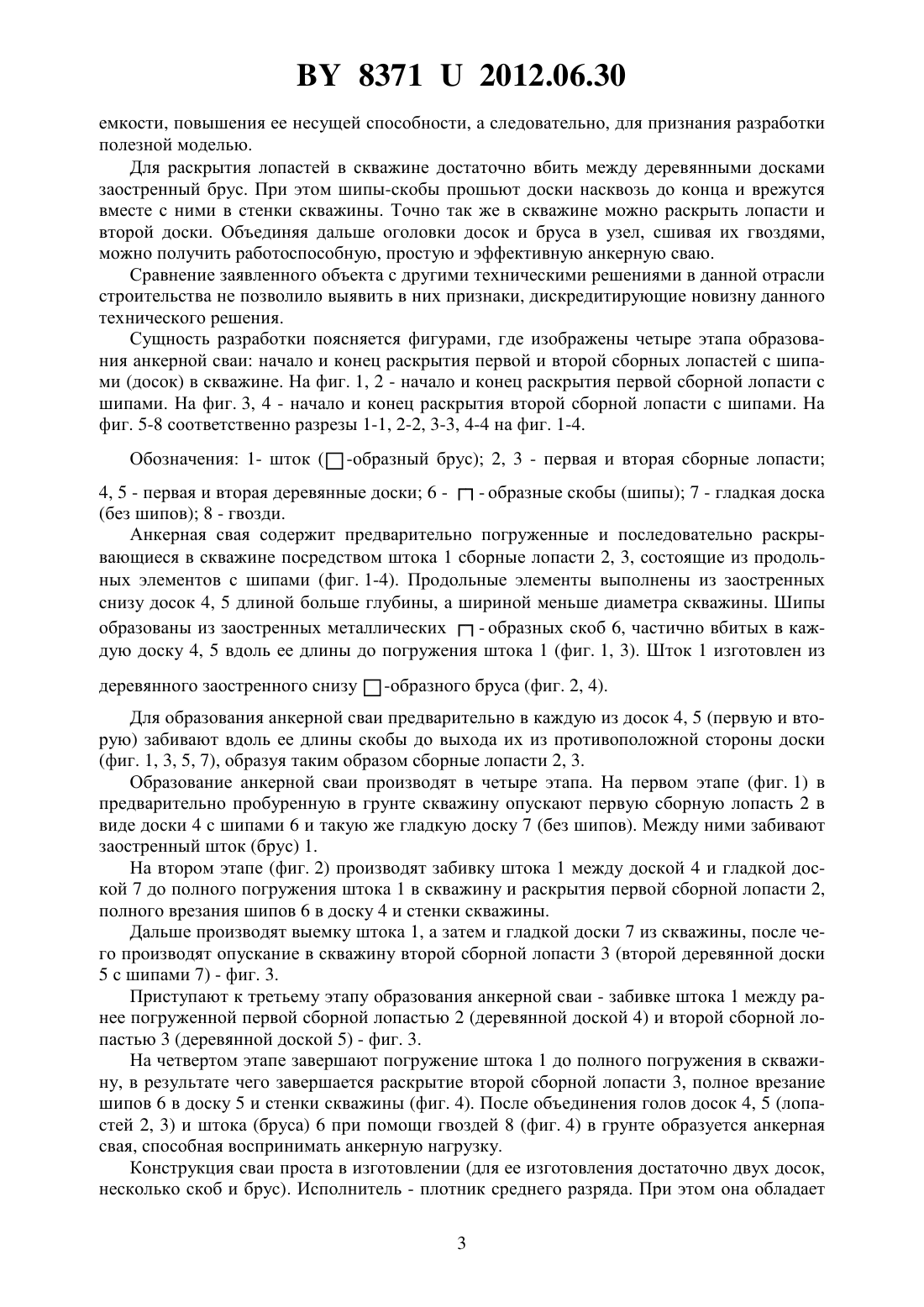

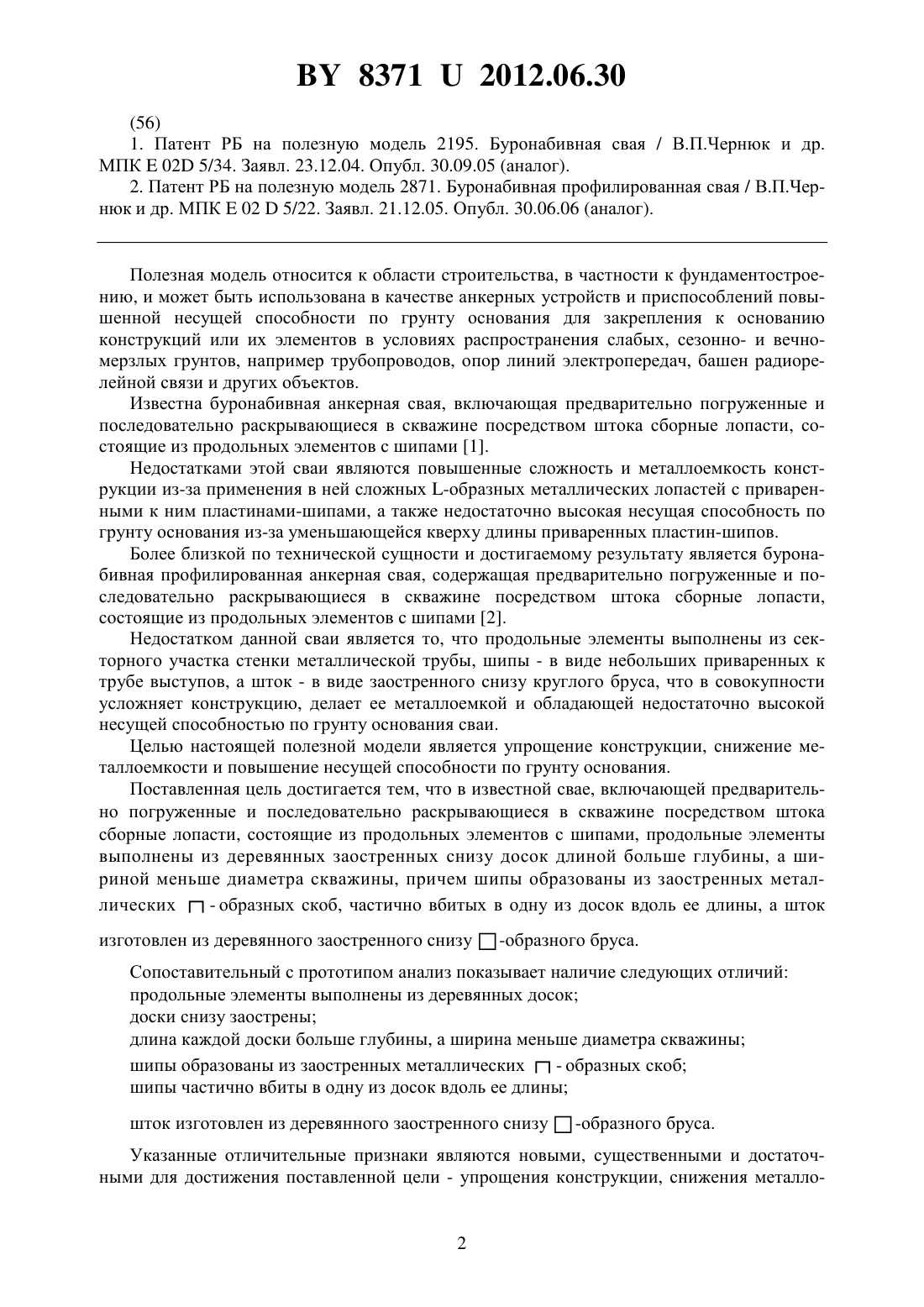

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Кузьмич Петр Михайлович Семенюк Сергей Михайлович Фундамент Сергей Викторович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Анкерная свая, включающая предварительно погруженные и последовательно раскрывающиеся в скважине посредством штока сборные лопасти, состоящие из продольных элементов с шипами, отличающаяся тем, что продольные элементы выполнены из деревянных заостренных снизу досок длиной больше глубины, а шириной меньше диаметра скважины, причем шипы образованы из заостренных металлических - образных скоб,частично вбитых в одну из досок вдоль ее длины, а шток изготовлен из деревянного за 83712012.06.30(56) 1. Патент РБ на полезную модель 2195. Буронабивная свая / В.П.Чернюк и др. МПК 02 5/34. Заявл. 23.12.04. Опубл. 30.09.05 (аналог). 2. Патент РБ на полезную модель 2871. Буронабивная профилированная свая / В.П.Чернюк и др. МПК 025/22. Заявл. 21.12.05. Опубл. 30.06.06 (аналог). Полезная модель относится к области строительства, в частности к фундаментостроению, и может быть использована в качестве анкерных устройств и приспособлений повышенной несущей способности по грунту основания для закрепления к основанию конструкций или их элементов в условиях распространения слабых, сезонно- и вечномерзлых грунтов, например трубопроводов, опор линий электропередач, башен радиорелейной связи и других объектов. Известна буронабивная анкерная свая, включающая предварительно погруженные и последовательно раскрывающиеся в скважине посредством штока сборные лопасти, состоящие из продольных элементов с шипами 1. Недостатками этой сваи являются повышенные сложность и металлоемкость конструкции из-за применения в ней сложных -образных металлических лопастей с приваренными к ним пластинами-шипами, а также недостаточно высокая несущая способность по грунту основания из-за уменьшающейся кверху длины приваренных пластин-шипов. Более близкой по технической сущности и достигаемому результату является буронабивная профилированная анкерная свая, содержащая предварительно погруженные и последовательно раскрывающиеся в скважине посредством штока сборные лопасти,состоящие из продольных элементов с шипами 2. Недостатком данной сваи является то, что продольные элементы выполнены из секторного участка стенки металлической трубы, шипы - в виде небольших приваренных к трубе выступов, а шток - в виде заостренного снизу круглого бруса, что в совокупности усложняет конструкцию, делает ее металлоемкой и обладающей недостаточно высокой несущей способностью по грунту основания сваи. Целью настоящей полезной модели является упрощение конструкции, снижение металлоемкости и повышение несущей способности по грунту основания. Поставленная цель достигается тем, что в известной свае, включающей предварительно погруженные и последовательно раскрывающиеся в скважине посредством штока сборные лопасти, состоящие из продольных элементов с шипами, продольные элементы выполнены из деревянных заостренных снизу досок длиной больше глубины, а шириной меньше диаметра скважины, причем шипы образованы из заостренных металлических - образных скоб, частично вбитых в одну из досок вдоль ее длины, а шток изготовлен из деревянного заостренного снизу Сопоставительный с прототипом анализ показывает наличие следующих отличий продольные элементы выполнены из деревянных досок доски снизу заострены длина каждой доски больше глубины, а ширина меньше диаметра скважины шипы образованы из заостренных металлических - образных скоб шипы частично вбиты в одну из досок вдоль ее длины шток изготовлен из деревянного заостренного снизу Указанные отличительные признаки являются новыми, существенными и достаточными для достижения поставленной цели - упрощения конструкции, снижения металло 2 83712012.06.30 емкости, повышения ее несущей способности, а следовательно, для признания разработки полезной моделью. Для раскрытия лопастей в скважине достаточно вбить между деревянными досками заостренный брус. При этом шипы-скобы прошьют доски насквозь до конца и врежутся вместе с ними в стенки скважины. Точно так же в скважине можно раскрыть лопасти и второй доски. Объединяя дальше оголовки досок и бруса в узел, сшивая их гвоздями,можно получить работоспособную, простую и эффективную анкерную сваю. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну данного технического решения. Сущность разработки поясняется фигурами, где изображены четыре этапа образования анкерной сваи начало и конец раскрытия первой и второй сборных лопастей с шипами (досок) в скважине. На фиг. 1, 2 - начало и конец раскрытия первой сборной лопасти с шипами. На фиг. 3, 4 - начало и конец раскрытия второй сборной лопасти с шипами. На фиг. 5-8 соответственно разрезы 1-1, 2-2, 3-3, 4-4 на фиг. 1-4. 4, 5 - первая и вторая деревянные доски 6 - - образные скобы (шипы) 7 - гладкая доска(без шипов) 8 - гвозди. Анкерная свая содержит предварительно погруженные и последовательно раскрывающиеся в скважине посредством штока 1 сборные лопасти 2, 3, состоящие из продольных элементов с шипами (фиг. 1-4). Продольные элементы выполнены из заостренных снизу досок 4, 5 длиной больше глубины, а шириной меньше диаметра скважины. Шипы образованы из заостренных металлических - образных скоб 6, частично вбитых в каждую доску 4, 5 вдоль ее длины до погружения штока 1 (фиг. 1, 3). Шток 1 изготовлен из деревянного заостренного снизу Для образования анкерной сваи предварительно в каждую из досок 4, 5 (первую и вторую) забивают вдоль ее длины скобы до выхода их из противоположной стороны доски(фиг. 1, 3, 5, 7), образуя таким образом сборные лопасти 2, 3. Образование анкерной сваи производят в четыре этапа. На первом этапе (фиг. 1) в предварительно пробуренную в грунте скважину опускают первую сборную лопасть 2 в виде доски 4 с шипами 6 и такую же гладкую доску 7 (без шипов). Между ними забивают заостренный шток (брус) 1. На втором этапе (фиг. 2) производят забивку штока 1 между доской 4 и гладкой доской 7 до полного погружения штока 1 в скважину и раскрытия первой сборной лопасти 2,полного врезания шипов 6 в доску 4 и стенки скважины. Дальше производят выемку штока 1, а затем и гладкой доски 7 из скважины, после чего производят опускание в скважину второй сборной лопасти 3 (второй деревянной доски 5 с шипами 7) - фиг. 3. Приступают к третьему этапу образования анкерной сваи - забивке штока 1 между ранее погруженной первой сборной лопастью 2 (деревянной доской 4) и второй сборной лопастью 3 (деревянной доской 5) - фиг. 3. На четвертом этапе завершают погружение штока 1 до полного погружения в скважину, в результате чего завершается раскрытие второй сборной лопасти 3, полное врезание шипов 6 в доску 5 и стенки скважины (фиг. 4). После объединения голов досок 4, 5 (лопастей 2, 3) и штока (бруса) 6 при помощи гвоздей 8 (фиг. 4) в грунте образуется анкерная свая, способная воспринимать анкерную нагрузку. Конструкция сваи проста в изготовлении (для ее изготовления достаточно двух досок,несколько скоб и брус). Исполнитель - плотник среднего разряда. При этом она обладает 3 83712012.06.30 минимальной металлоемкостью (скобы) и повышенной несущей способностью по грунту основания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
