Прибор для измерения давления и расхода воды во внутреннем противопожарном водопроводе и пожарных гидрантах

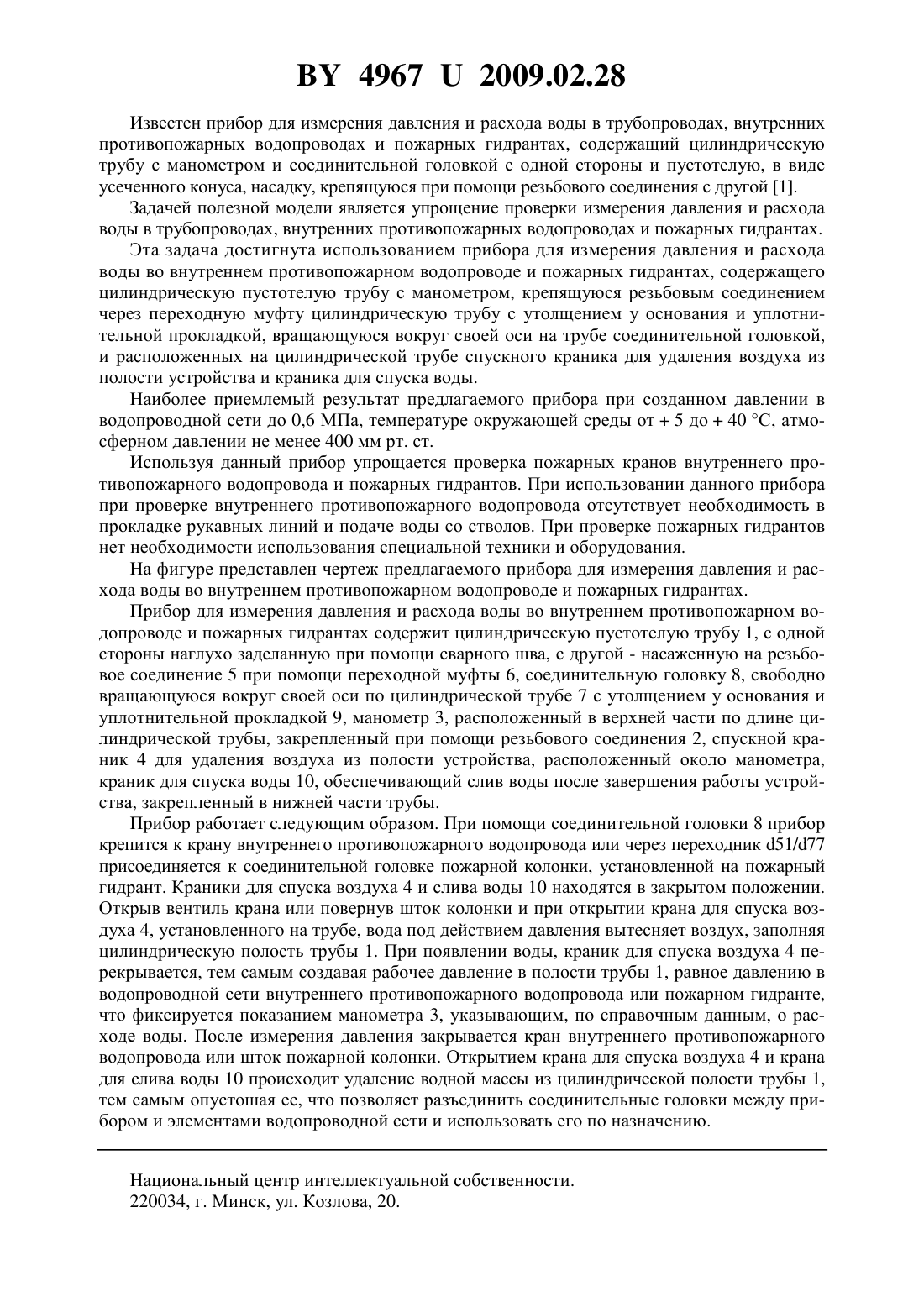

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ И РАСХОДА ВОДЫ ВО ВНУТРЕННЕМ ПРОТИВОПОЖАРНОМ ВОДОПРОВОДЕ И ПОЖАРНЫХ ГИДРАНТАХ(71) Заявитель Учреждение Могилевское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Розанов Александр Анатольевич Дягилев Сергей Юрьевич(73) Патентообладатель Учреждение Могилевское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Прибор для измерения давления и расхода воды во внутреннем противопожарном водопроводе и пожарных гидрантах, содержащий цилиндрическую пустотелую трубу с манометром, крепящуюся резьбовым соединением через переходную муфту цилиндрическую трубу с утолщением у основания и уплотнительной прокладкой, вращающуюся вокруг своей оси на трубе соединительной головкой для взаимодействия с испытываемым элементом, отличающийся тем, что цилиндрическая труба снабжена спускным краником для удаления воздуха из полости устройства и краником для спуска воды.(56) 1. Воротынцев Ю.Л., Малахов Б.Н. Инспектору государственного пожарного надзора о противопожарном водоснабжении. - М. Стройиздат, 1987. - С. 57. Прибор относится к измерительной технике, в частности для измерения давления и расхода воды в трубопроводах, внутренних противопожарных водопроводах и пожарных гидрантах. Прибор крепится к соединительной головке крана внутреннего противопожарного водопровода или через переходник 51/77 присоединяется к соединительной головке пожарной колонки, которая устанавливается на пожарный гидрант. 49672009.02.28 Известен прибор для измерения давления и расхода воды в трубопроводах, внутренних противопожарных водопроводах и пожарных гидрантах, содержащий цилиндрическую трубу с манометром и соединительной головкой с одной стороны и пустотелую, в виде усеченного конуса, насадку, крепящуюся при помощи резьбового соединения с другой 1. Задачей полезной модели является упрощение проверки измерения давления и расхода воды в трубопроводах, внутренних противопожарных водопроводах и пожарных гидрантах. Эта задача достигнута использованием прибора для измерения давления и расхода воды во внутреннем противопожарном водопроводе и пожарных гидрантах, содержащего цилиндрическую пустотелую трубу с манометром, крепящуюся резьбовым соединением через переходную муфту цилиндрическую трубу с утолщением у основания и уплотнительной прокладкой, вращающуюся вокруг своей оси на трубе соединительной головкой,и расположенных на цилиндрической трубе спускного краника для удаления воздуха из полости устройства и краника для спуска воды. Наиболее приемлемый результат предлагаемого прибора при созданном давлении в водопроводной сети до 0,6 МПа, температуре окружающей среды от 5 до 40 С, атмосферном давлении не менее 400 мм рт. ст. Используя данный прибор упрощается проверка пожарных кранов внутреннего противопожарного водопровода и пожарных гидрантов. При использовании данного прибора при проверке внутреннего противопожарного водопровода отсутствует необходимость в прокладке рукавных линий и подаче воды со стволов. При проверке пожарных гидрантов нет необходимости использования специальной техники и оборудования. На фигуре представлен чертеж предлагаемого прибора для измерения давления и расхода воды во внутреннем противопожарном водопроводе и пожарных гидрантах. Прибор для измерения давления и расхода воды во внутреннем противопожарном водопроводе и пожарных гидрантах содержит цилиндрическую пустотелую трубу 1, с одной стороны наглухо заделанную при помощи сварного шва, с другой - насаженную на резьбовое соединение 5 при помощи переходной муфты 6, соединительную головку 8, свободно вращающуюся вокруг своей оси по цилиндрической трубе 7 с утолщением у основания и уплотнительной прокладкой 9, манометр 3, расположенный в верхней части по длине цилиндрической трубы, закрепленный при помощи резьбового соединения 2, спускной краник 4 для удаления воздуха из полости устройства, расположенный около манометра,краник для спуска воды 10, обеспечивающий слив воды после завершения работы устройства, закрепленный в нижней части трубы. Прибор работает следующим образом. При помощи соединительной головки 8 прибор крепится к крану внутреннего противопожарного водопровода или через переходник 51/77 присоединяется к соединительной головке пожарной колонки, установленной на пожарный гидрант. Краники для спуска воздуха 4 и слива воды 10 находятся в закрытом положении. Открыв вентиль крана или повернув шток колонки и при открытии крана для спуска воздуха 4, установленного на трубе, вода под действием давления вытесняет воздух, заполняя цилиндрическую полость трубы 1. При появлении воды, краник для спуска воздуха 4 перекрывается, тем самым создавая рабочее давление в полости трубы 1, равное давлению в водопроводной сети внутреннего противопожарного водопровода или пожарном гидранте,что фиксируется показанием манометра 3, указывающим, по справочным данным, о расходе воды. После измерения давления закрывается кран внутреннего противопожарного водопровода или шток пожарной колонки. Открытием крана для спуска воздуха 4 и крана для слива воды 10 происходит удаление водной массы из цилиндрической полости трубы 1,тем самым опустошая ее, что позволяет разъединить соединительные головки между прибором и элементами водопроводной сети и использовать его по назначению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
