Клапан запорный

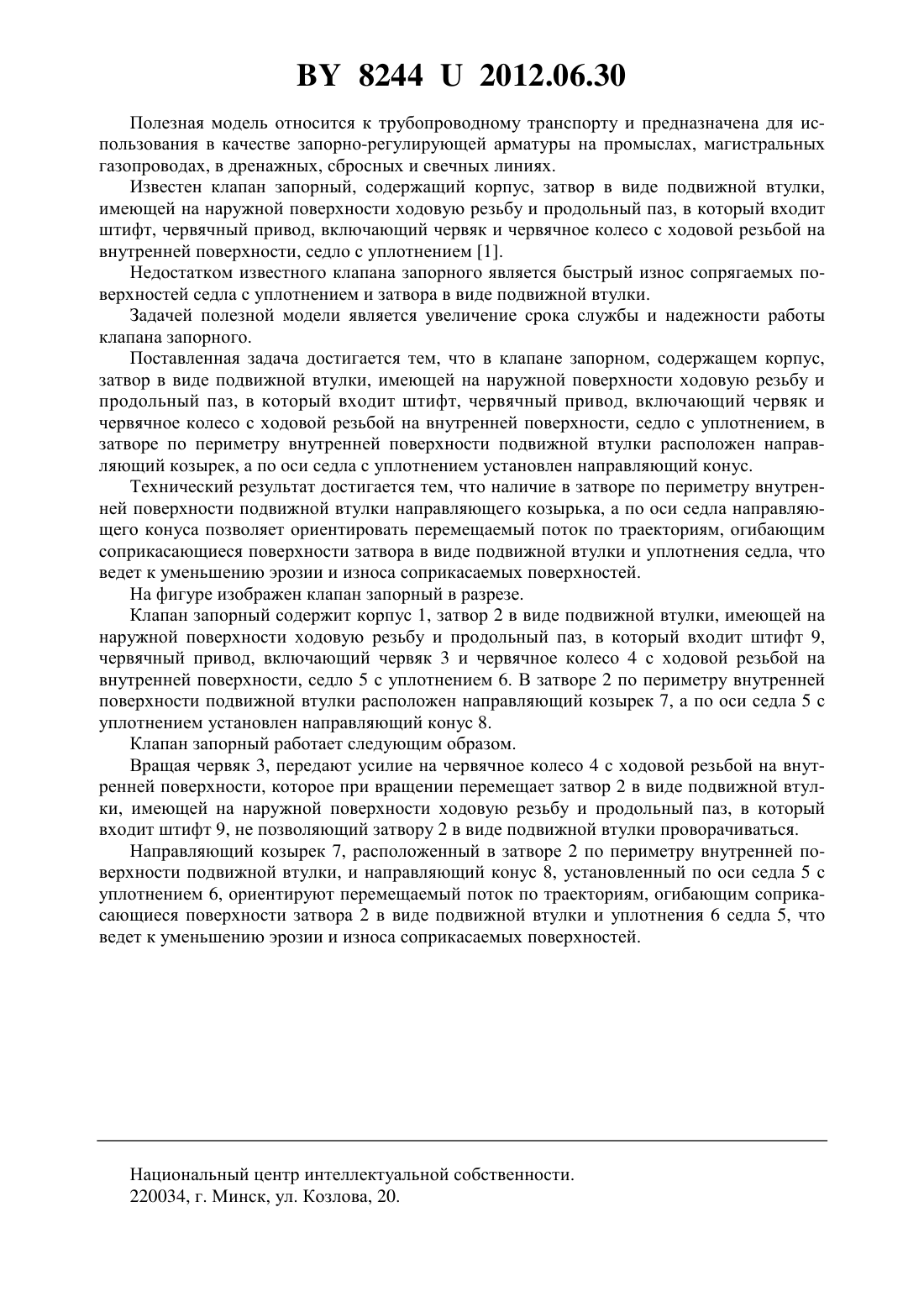

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин ВладимировичРоманюк Николай НиколаевичЛогвинович Павел НиколаевичКим Наталья ПавловнаДанилюк Александр Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Клапан запорный, содержащий корпус, затвор в виде подвижной втулки, имеющей на наружной поверхности ходовую резьбу и продольный паз, в который входит штифт, червячный привод, включающий червяк и червячное колесо с ходовой резьбой на внутренней поверхности, седло с уплотнением, отличающийся тем, что в затворе по периметру внутренней поверхности подвижной втулки расположен направляющий козырек, а по оси седла с уплотнением установлен направляющий конус. 82442012.06.30 Полезная модель относится к трубопроводному транспорту и предназначена для использования в качестве запорно-регулирующей арматуры на промыслах, магистральных газопроводах, в дренажных, сбросных и свечных линиях. Известен клапан запорный, содержащий корпус, затвор в виде подвижной втулки,имеющей на наружной поверхности ходовую резьбу и продольный паз, в который входит штифт, червячный привод, включающий червяк и червячное колесо с ходовой резьбой на внутренней поверхности, седло с уплотнением 1. Недостатком известного клапана запорного является быстрый износ сопрягаемых поверхностей седла с уплотнением и затвора в виде подвижной втулки. Задачей полезной модели является увеличение срока службы и надежности работы клапана запорного. Поставленная задача достигается тем, что в клапане запорном, содержащем корпус,затвор в виде подвижной втулки, имеющей на наружной поверхности ходовую резьбу и продольный паз, в который входит штифт, червячный привод, включающий червяк и червячное колесо с ходовой резьбой на внутренней поверхности, седло с уплотнением, в затворе по периметру внутренней поверхности подвижной втулки расположен направляющий козырек, а по оси седла с уплотнением установлен направляющий конус. Технический результат достигается тем, что наличие в затворе по периметру внутренней поверхности подвижной втулки направляющего козырька, а по оси седла направляющего конуса позволяет ориентировать перемещаемый поток по траекториям, огибающим соприкасающиеся поверхности затвора в виде подвижной втулки и уплотнения седла, что ведет к уменьшению эрозии и износа соприкасаемых поверхностей. На фигуре изображен клапан запорный в разрезе. Клапан запорный содержит корпус 1, затвор 2 в виде подвижной втулки, имеющей на наружной поверхности ходовую резьбу и продольный паз, в который входит штифт 9,червячный привод, включающий червяк 3 и червячное колесо 4 с ходовой резьбой на внутренней поверхности, седло 5 с уплотнением 6. В затворе 2 по периметру внутренней поверхности подвижной втулки расположен направляющий козырек 7, а по оси седла 5 с уплотнением установлен направляющий конус 8. Клапан запорный работает следующим образом. Вращая червяк 3, передают усилие на червячное колесо 4 с ходовой резьбой на внутренней поверхности, которое при вращении перемещает затвор 2 в виде подвижной втулки, имеющей на наружной поверхности ходовую резьбу и продольный паз, в который входит штифт 9, не позволяющий затвору 2 в виде подвижной втулки проворачиваться. Направляющий козырек 7, расположенный в затворе 2 по периметру внутренней поверхности подвижной втулки, и направляющий конус 8, установленный по оси седла 5 с уплотнением 6, ориентируют перемещаемый поток по траекториям, огибающим соприкасающиеся поверхности затвора 2 в виде подвижной втулки и уплотнения 6 седла 5, что ведет к уменьшению эрозии и износа соприкасаемых поверхностей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
