Устройство для насыщения кислородом природных вод

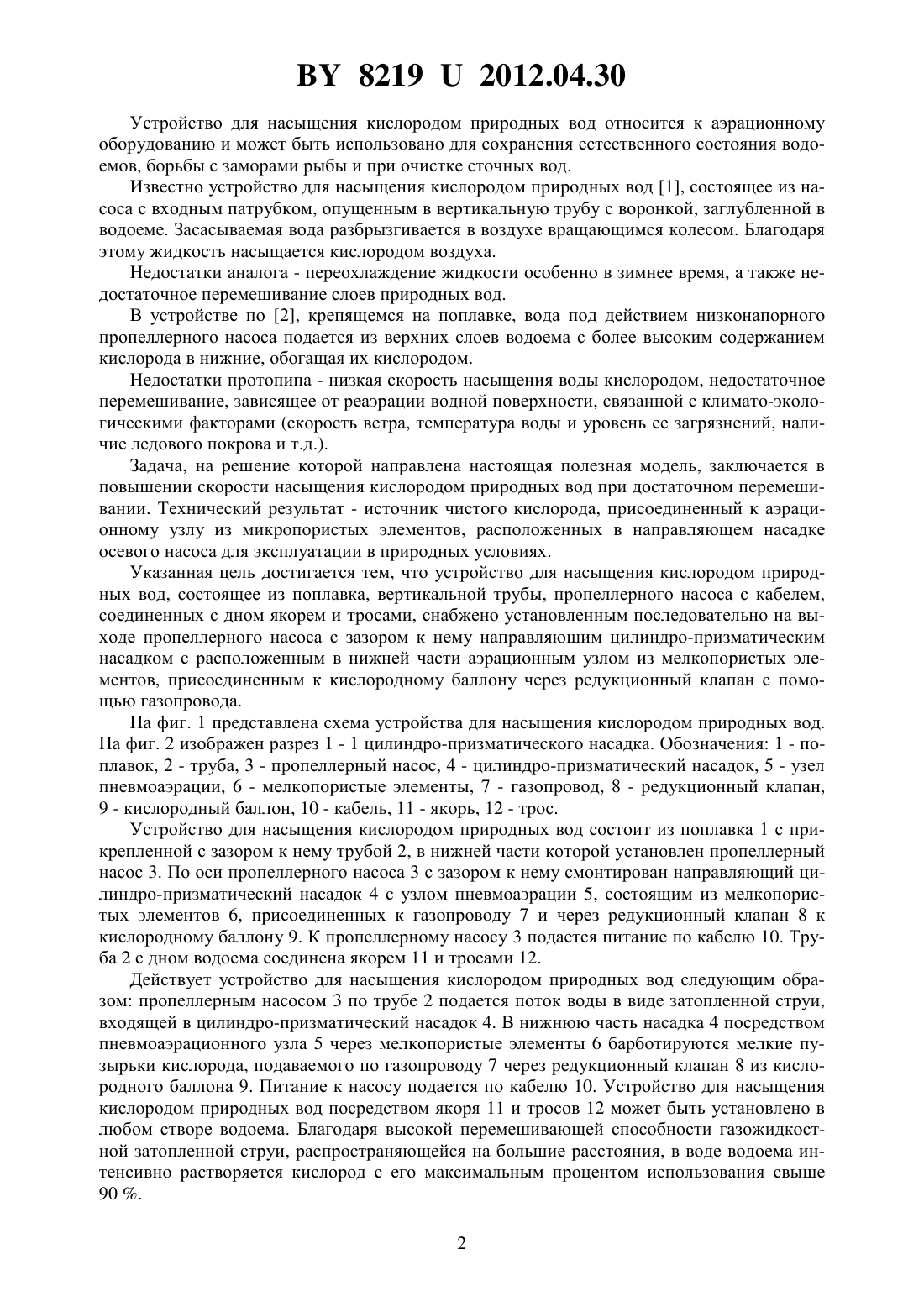

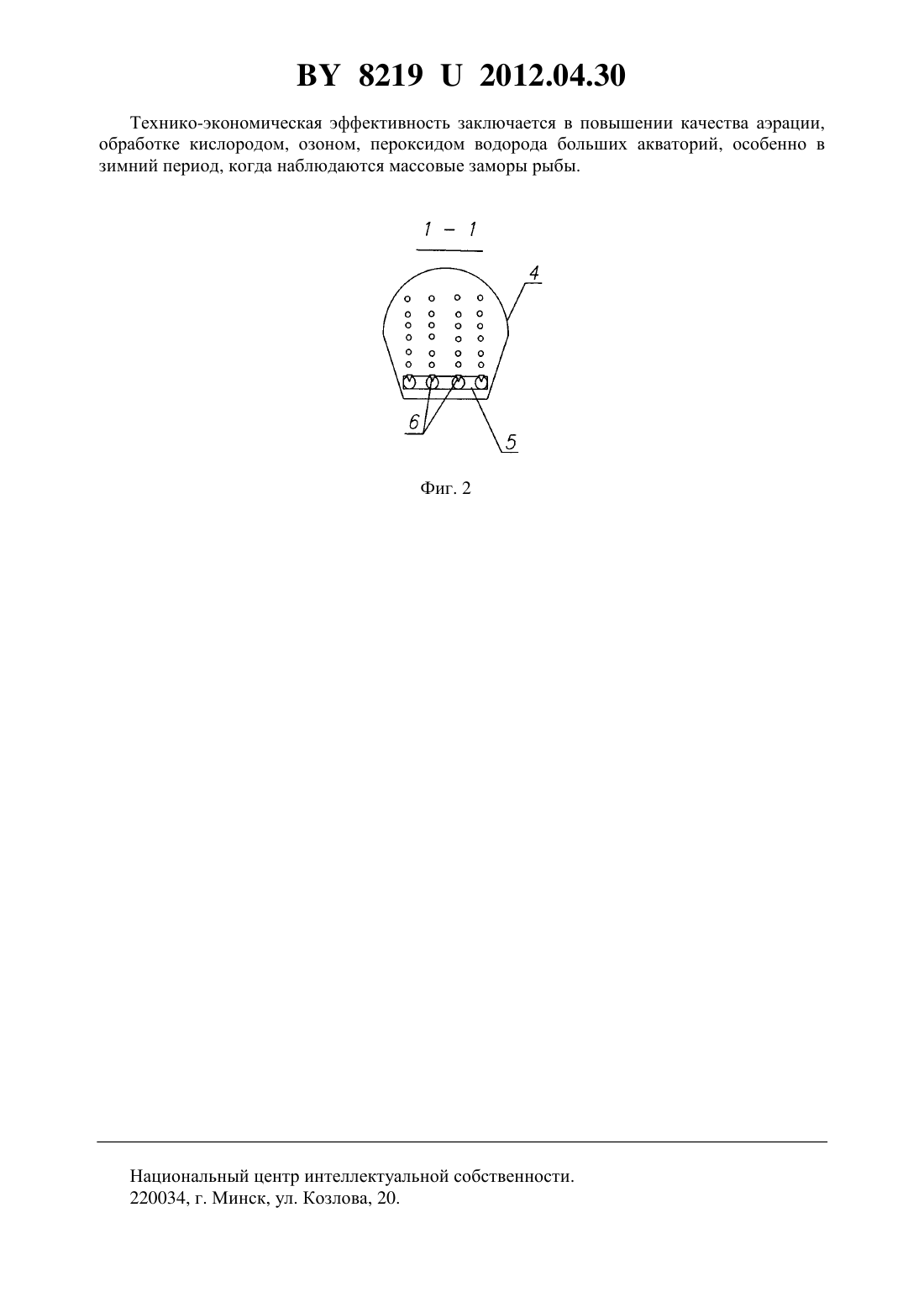

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАСЫЩЕНИЯ КИСЛОРОДОМ ПРИРОДНЫХ ВОД(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Волчек Александр Александрович Дашкевич Денис Николаевич Дмухайло Евгений Иванович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для насыщения кислородом природных вод, состоящее из поплавка, вертикальной трубы, пропеллерного насоса с кабелем, соединенных с дном якорем и тросами,отличающееся тем, что снабжено установленным последовательно на выходе пропеллерного насоса с зазором к нему направляющим цилиндро-призматическим насадком с расположенным в нижней части пневмоаэрационным узлом из мелкопористых элементов,присоединенным через газопровод с редуктором к кислородному баллону.(56) 1. Способ и устройство для насыщения кислородом глубоких слоев стоячих природных вод Патент Швейцарии 654560, МПК 023/02,027/00, 1986 (аналог). 2. Способ и устройство для подкрепления самоочищающей способности природных вод путем обогащения глубинных слоев кислородом Заявка ФРГ 3434623, МПК 027/00. 1986 (прототип). 82192012.04.30 Устройство для насыщения кислородом природных вод относится к аэрационному оборудованию и может быть использовано для сохранения естественного состояния водоемов, борьбы с заморами рыбы и при очистке сточных вод. Известно устройство для насыщения кислородом природных вод 1, состоящее из насоса с входным патрубком, опущенным в вертикальную трубу с воронкой, заглубленной в водоеме. Засасываемая вода разбрызгивается в воздухе вращающимся колесом. Благодаря этому жидкость насыщается кислородом воздуха. Недостатки аналога - переохлаждение жидкости особенно в зимнее время, а также недостаточное перемешивание слоев природных вод. В устройстве по 2, крепящемся на поплавке, вода под действием низконапорного пропеллерного насоса подается из верхних слоев водоема с более высоким содержанием кислорода в нижние, обогащая их кислородом. Недостатки протопипа - низкая скорость насыщения воды кислородом, недостаточное перемешивание, зависящее от реаэрации водной поверхности, связанной с климато-экологическими факторами (скорость ветра, температура воды и уровень ее загрязнений, наличие ледового покрова и т.д.). Задача, на решение которой направлена настоящая полезная модель, заключается в повышении скорости насыщения кислородом природных вод при достаточном перемешивании. Технический результат - источник чистого кислорода, присоединенный к аэрационному узлу из микропористых элементов, расположенных в направляющем насадке осевого насоса для эксплуатации в природных условиях. Указанная цель достигается тем, что устройство для насыщения кислородом природных вод, состоящее из поплавка, вертикальной трубы, пропеллерного насоса с кабелем,соединенных с дном якорем и тросами, снабжено установленным последовательно на выходе пропеллерного насоса с зазором к нему направляющим цилиндро-призматическим насадком с расположенным в нижней части аэрационным узлом из мелкопористых элементов, присоединенным к кислородному баллону через редукционный клапан с помощью газопровода. На фиг. 1 представлена схема устройства для насыщения кислородом природных вод. На фиг. 2 изображен разрез 1 - 1 цилиндро-призматического насадка. Обозначения 1 - поплавок, 2 - труба, 3 - пропеллерный насос, 4 - цилиндро-призматический насадок, 5 - узел пневмоаэрации, 6 - мелкопористые элементы, 7 - газопровод, 8 - редукционный клапан,9 - кислородный баллон, 10 - кабель, 11 - якорь, 12 - трос. Устройство для насыщения кислородом природных вод состоит из поплавка 1 с прикрепленной с зазором к нему трубой 2, в нижней части которой установлен пропеллерный насос 3. По оси пропеллерного насоса 3 с зазором к нему смонтирован направляющий цилиндро-призматический насадок 4 с узлом пневмоаэрации 5, состоящим из мелкопористых элементов 6, присоединенных к газопроводу 7 и через редукционный клапан 8 к кислородному баллону 9. К пропеллерному насосу 3 подается питание по кабелю 10. Труба 2 с дном водоема соединена якорем 11 и тросами 12. Действует устройство для насыщения кислородом природных вод следующим образом пропеллерным насосом 3 по трубе 2 подается поток воды в виде затопленной струи,входящей в цилиндро-призматический насадок 4. В нижнюю часть насадка 4 посредством пневмоаэрационного узла 5 через мелкопористые элементы 6 барботируются мелкие пузырьки кислорода, подаваемого по газопроводу 7 через редукционный клапан 8 из кислородного баллона 9. Питание к насосу подается по кабелю 10. Устройство для насыщения кислородом природных вод посредством якоря 11 и тросов 12 может быть установлено в любом створе водоема. Благодаря высокой перемешивающей способности газожидкостной затопленной струи, распространяющейся на большие расстояния, в воде водоема интенсивно растворяется кислород с его максимальным процентом использования свыше 90 . 2 82192012.04.30 Технико-экономическая эффективность заключается в повышении качества аэрации,обработке кислородом, озоном, пероксидом водорода больших акваторий, особенно в зимний период, когда наблюдаются массовые заморы рыбы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
