Устройство для определения геометрической формы фанерных сортиментов

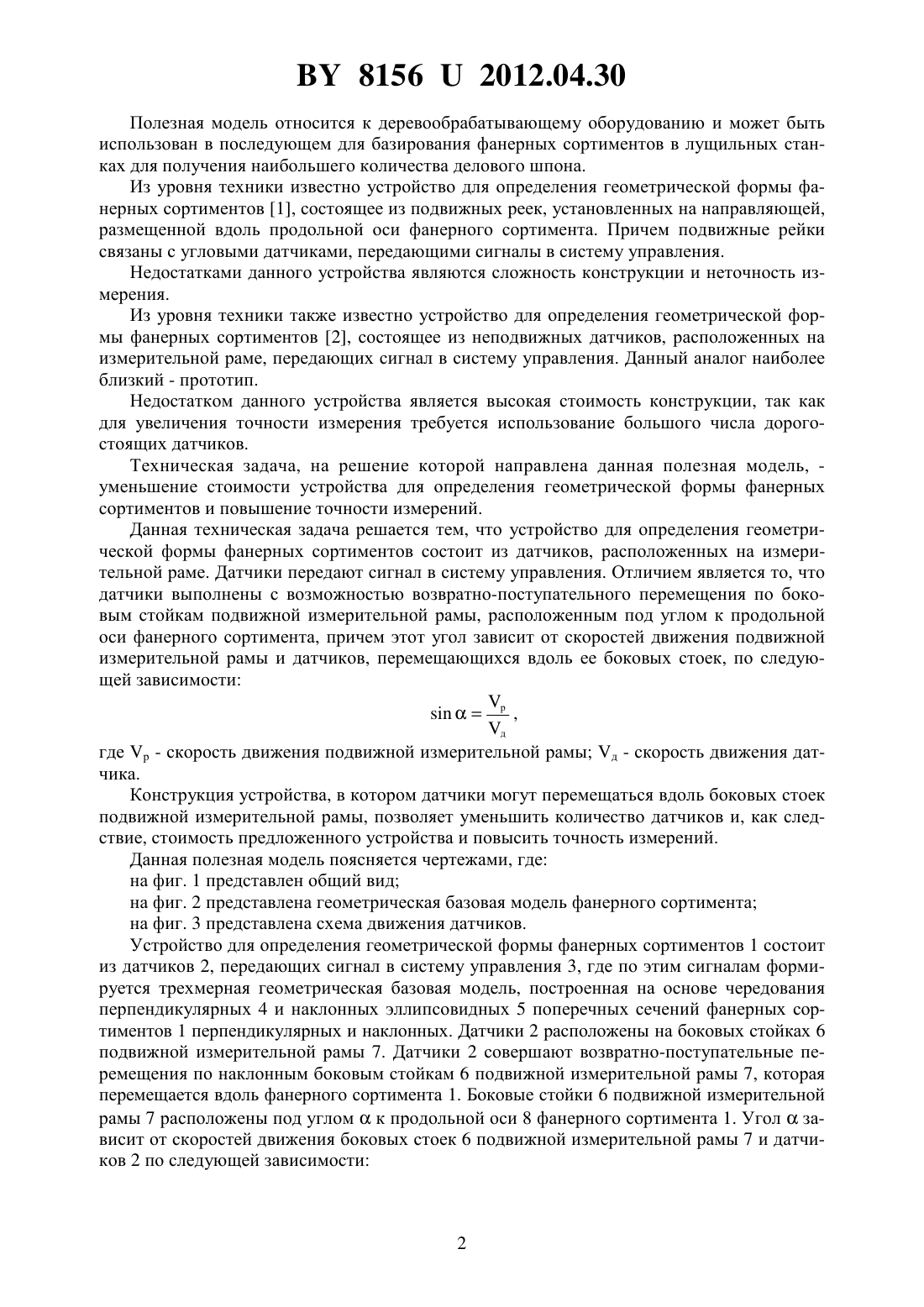

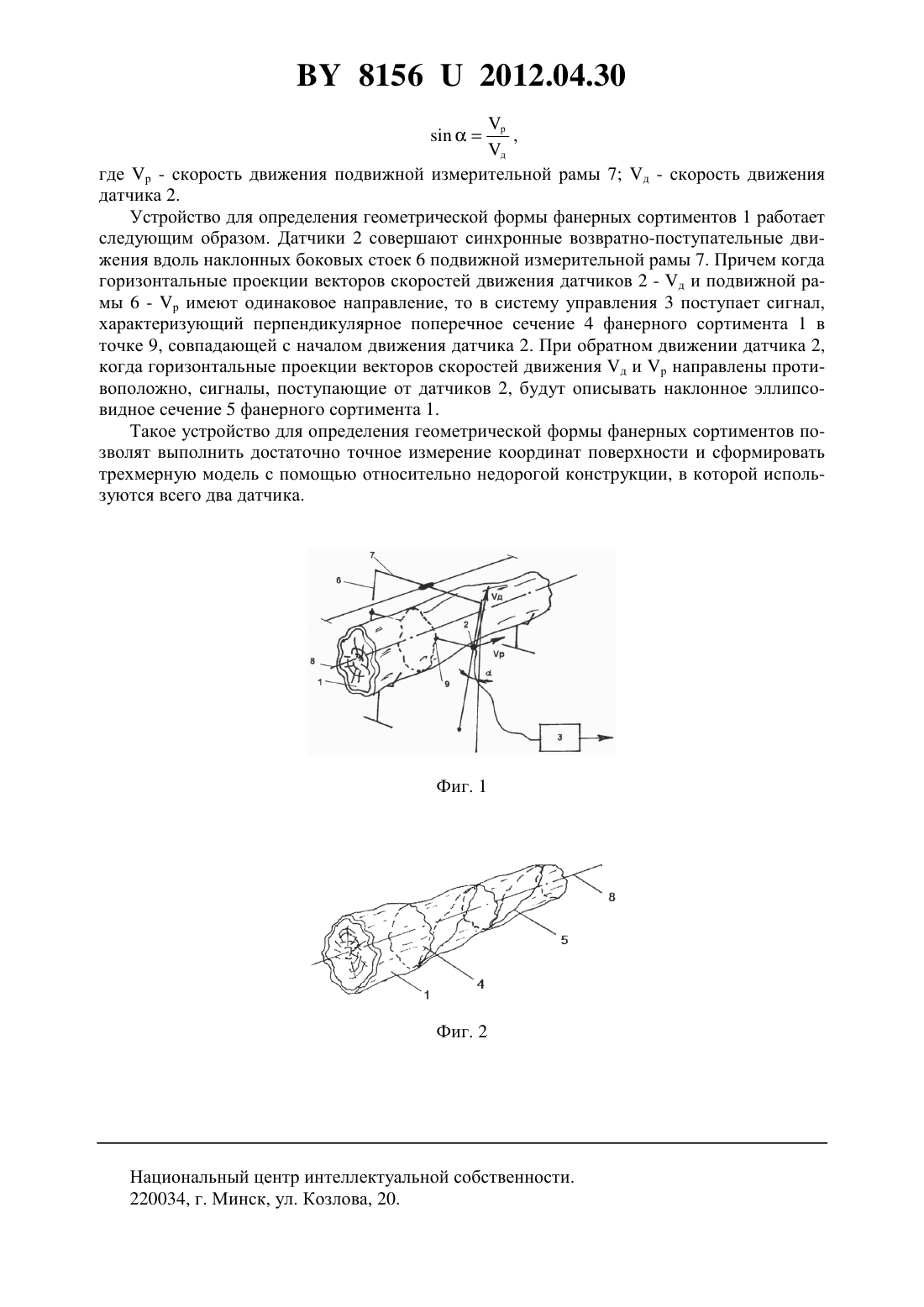

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ ФАНЕРНЫХ СОРТИМЕНТОВ(71) Заявитель Учреждение образования Барановичский государственный университет(72) Авторы Калугин Юрий Константинович Алифанов Александр Викторович Федосов Николай Михайлович(73) Патентообладатель Учреждение образования Барановичский государственный университет(57) Устройство для определения геометрической формы фанерных сортиментов состоящее из датчиков, расположенных на измерительной раме, передающих сигнал в систему управления, отличающееся тем, что датчики выполнены с возможностью возвратнопоступательного перемещения по боковым стойкам подвижной измерительной рамы, расположенным под углом к продольной оси фанерного сортимента, причем этот угол зависит от скоростей движения подвижной измерительной рамы и датчиков, перемещающихся вдоль ее боковых стоек, по следующей зависимости р ,д где р - скорость движения подвижной измерительной рамы д - скорость движения датчика. 81562012.04.30 Полезная модель относится к деревообрабатывающему оборудованию и может быть использован в последующем для базирования фанерных сортиментов в лущильных станках для получения наибольшего количества делового шпона. Из уровня техники известно устройство для определения геометрической формы фанерных сортиментов 1, состоящее из подвижных реек, установленных на направляющей,размещенной вдоль продольной оси фанерного сортимента. Причем подвижные рейки связаны с угловыми датчиками, передающими сигналы в систему управления. Недостатками данного устройства являются сложность конструкции и неточность измерения. Из уровня техники также известно устройство для определения геометрической формы фанерных сортиментов 2, состоящее из неподвижных датчиков, расположенных на измерительной раме, передающих сигнал в систему управления. Данный аналог наиболее близкий - прототип. Недостатком данного устройства является высокая стоимость конструкции, так как для увеличения точности измерения требуется использование большого числа дорогостоящих датчиков. Техническая задача, на решение которой направлена данная полезная модель, уменьшение стоимости устройства для определения геометрической формы фанерных сортиментов и повышение точности измерений. Данная техническая задача решается тем, что устройство для определения геометрической формы фанерных сортиментов состоит из датчиков, расположенных на измерительной раме. Датчики передают сигнал в систему управления. Отличием является то, что датчики выполнены с возможностью возвратно-поступательного перемещения по боковым стойкам подвижной измерительной рамы, расположенным под углом к продольной оси фанерного сортимента, причем этот угол зависит от скоростей движения подвижной измерительной рамы и датчиков, перемещающихся вдоль ее боковых стоек, по следующей зависимости р ,д где р - скорость движения подвижной измерительной рамы д - скорость движения датчика. Конструкция устройства, в котором датчики могут перемещаться вдоль боковых стоек подвижной измерительной рамы, позволяет уменьшить количество датчиков и, как следствие, стоимость предложенного устройства и повысить точность измерений. Данная полезная модель поясняется чертежами, где на фиг. 1 представлен общий вид на фиг. 2 представлена геометрическая базовая модель фанерного сортимента на фиг. 3 представлена схема движения датчиков. Устройство для определения геометрической формы фанерных сортиментов 1 состоит из датчиков 2, передающих сигнал в систему управления 3, где по этим сигналам формируется трехмерная геометрическая базовая модель, построенная на основе чередования перпендикулярных 4 и наклонных эллипсовидных 5 поперечных сечений фанерных сортиментов 1 перпендикулярных и наклонных. Датчики 2 расположены на боковых стойках 6 подвижной измерительной рамы 7. Датчики 2 совершают возвратно-поступательные перемещения по наклонным боковым стойкам 6 подвижной измерительной рамы 7, которая перемещается вдоль фанерного сортимента 1. Боковые стойки 6 подвижной измерительной рамы 7 расположены под угломк продольной оси 8 фанерного сортимента 1. Уголзависит от скоростей движения боковых стоек 6 подвижной измерительной рамы 7 и датчиков 2 по следующей зависимости,д где р - скорость движения подвижной измерительной рамы 7 д - скорость движения датчика 2. Устройство для определения геометрической формы фанерных сортиментов 1 работает следующим образом. Датчики 2 совершают синхронные возвратно-поступательные движения вдоль наклонных боковых стоек 6 подвижной измерительной рамы 7. Причем когда горизонтальные проекции векторов скоростей движения датчиков 2 - д и подвижной рамы 6 - р имеют одинаковое направление, то в систему управления 3 поступает сигнал,характеризующий перпендикулярное поперечное сечение 4 фанерного сортимента 1 в точке 9, совпадающей с началом движения датчика 2. При обратном движении датчика 2,когда горизонтальные проекции векторов скоростей движения д и р направлены противоположно, сигналы, поступающие от датчиков 2, будут описывать наклонное эллипсовидное сечение 5 фанерного сортимента 1. Такое устройство для определения геометрической формы фанерных сортиментов позволят выполнить достаточно точное измерение координат поверхности и сформировать трехмерную модель с помощью относительно недорогой конструкции, в которой используются всего два датчика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
