Анкерное приспособление

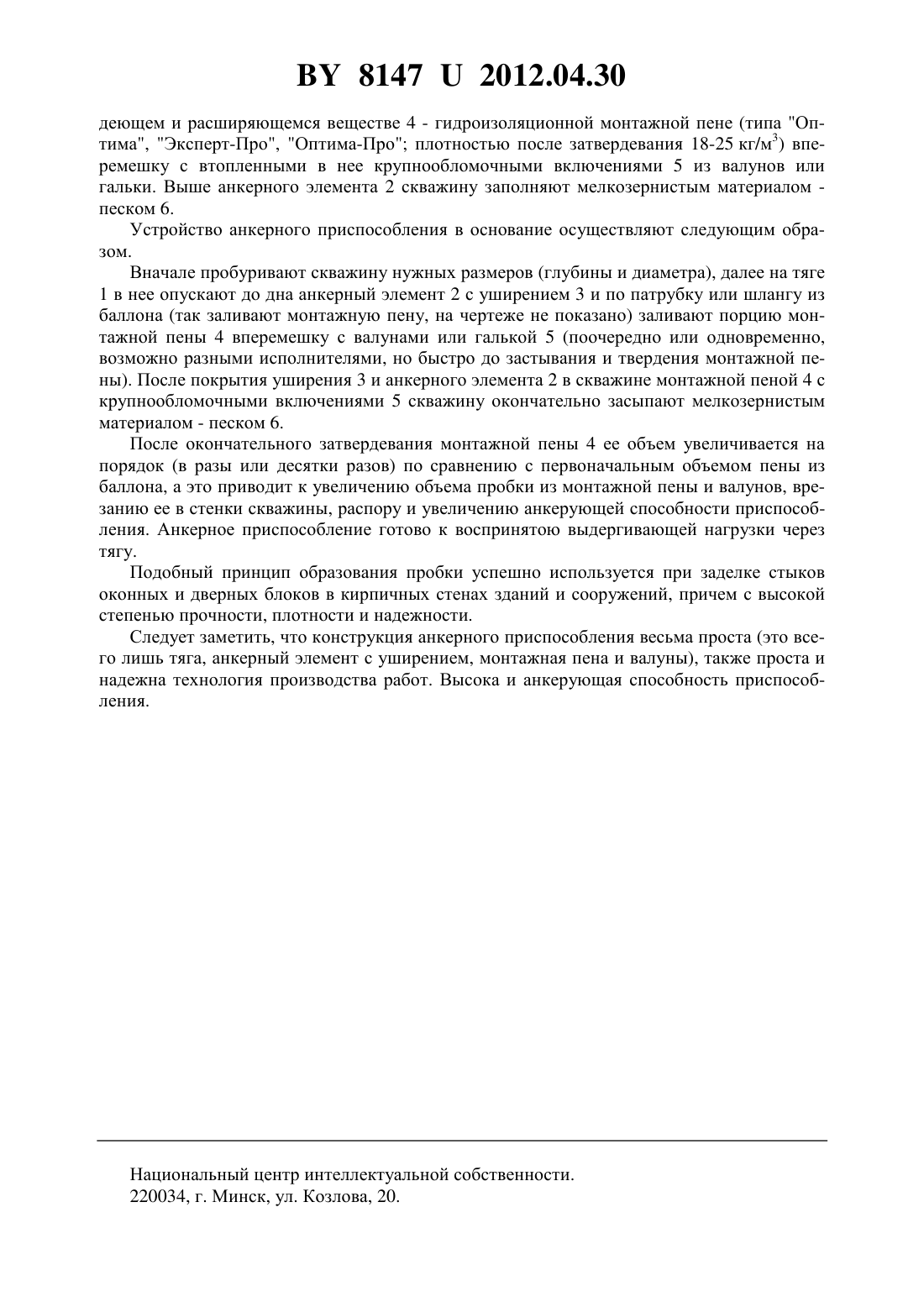

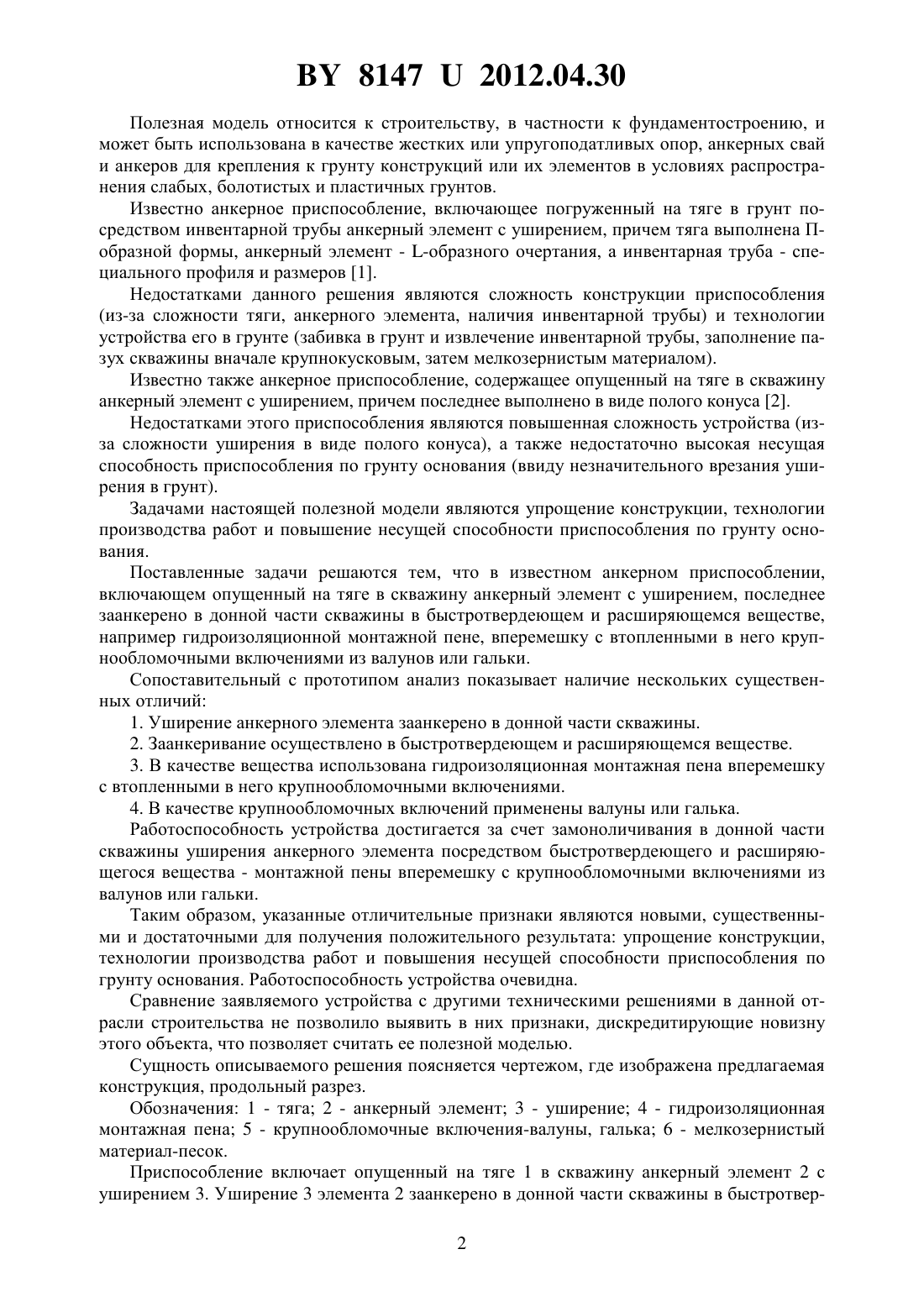

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Тимошук Валерий Анатольевич Бранцевич Владимир Петрович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Анкерное приспособление, включающее опущенный на тяге в скважину анкерный элемент с уширением, отличающееся тем, что уширение анкерного элемента заанкерено в донной части скважины в быстротвердеющем и расширяющемся веществе, например гидроизоляционной монтажной пене, вперемешку с втопленными в него крупнообломочными включениями из валунов или гальки.(56) 1. Патент РБ на изобретение 11844, МПК 02 5/80, 2009 (аналог). 2. Патент РБ на полезную модель 2691, МПК 02 5/80, 2006 (прототип). 81472012.04.30 Полезная модель относится к строительству, в частности к фундаментостроению, и может быть использована в качестве жестких или упругоподатливых опор, анкерных свай и анкеров для крепления к грунту конструкций или их элементов в условиях распространения слабых, болотистых и пластичных грунтов. Известно анкерное приспособление, включающее погруженный на тяге в грунт посредством инвентарной трубы анкерный элемент с уширением, причем тяга выполнена Побразной формы, анкерный элемент - -образного очертания, а инвентарная труба - специального профиля и размеров 1. Недостатками данного решения являются сложность конструкции приспособления(из-за сложности тяги, анкерного элемента, наличия инвентарной трубы) и технологии устройства его в грунте (забивка в грунт и извлечение инвентарной трубы, заполнение пазух скважины вначале крупнокусковым, затем мелкозернистым материалом). Известно также анкерное приспособление, содержащее опущенный на тяге в скважину анкерный элемент с уширением, причем последнее выполнено в виде полого конуса 2. Недостатками этого приспособления являются повышенная сложность устройства (изза сложности уширения в виде полого конуса), а также недостаточно высокая несущая способность приспособления по грунту основания (ввиду незначительного врезания уширения в грунт). Задачами настоящей полезной модели являются упрощение конструкции, технологии производства работ и повышение несущей способности приспособления по грунту основания. Поставленные задачи решаются тем, что в известном анкерном приспособлении,включающем опущенный на тяге в скважину анкерный элемент с уширением, последнее заанкерено в донной части скважины в быстротвердеющем и расширяющемся веществе,например гидроизоляционной монтажной пене, вперемешку с втопленными в него крупнообломочными включениями из валунов или гальки. Сопоставительный с прототипом анализ показывает наличие нескольких существенных отличий 1. Уширение анкерного элемента заанкерено в донной части скважины. 2. Заанкеривание осуществлено в быстротвердеющем и расширяющемся веществе. 3. В качестве вещества использована гидроизоляционная монтажная пена вперемешку с втопленными в него крупнообломочными включениями. 4. В качестве крупнообломочных включений применены валуны или галька. Работоспособность устройства достигается за счет замоноличивания в донной части скважины уширения анкерного элемента посредством быстротвердеющего и расширяющегося вещества - монтажной пены вперемешку с крупнообломочными включениями из валунов или гальки. Таким образом, указанные отличительные признаки являются новыми, существенными и достаточными для получения положительного результата упрощение конструкции,технологии производства работ и повышения несущей способности приспособления по грунту основания. Работоспособность устройства очевидна. Сравнение заявляемого устройства с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну этого объекта, что позволяет считать ее полезной моделью. Сущность описываемого решения поясняется чертежом, где изображена предлагаемая конструкция, продольный разрез. Обозначения 1 - тяга 2 - анкерный элемент 3 - уширение 4 - гидроизоляционная монтажная пена 5 - крупнообломочные включения-валуны, галька 6 - мелкозернистый материал-песок. Приспособление включает опущенный на тяге 1 в скважину анкерный элемент 2 с уширением 3. Уширение 3 элемента 2 заанкерено в донной части скважины в быстротвер 2 81472012.04.30 деющем и расширяющемся веществе 4 - гидроизоляционной монтажной пене (типа Оптима, Эксперт-Про, Оптима-Про плотностью после затвердевания 18-25 кг/м 3) вперемешку с втопленными в нее крупнообломочными включениями 5 из валунов или гальки. Выше анкерного элемента 2 скважину заполняют мелкозернистым материалом песком 6. Устройство анкерного приспособления в основание осуществляют следующим образом. Вначале пробуривают скважину нужных размеров (глубины и диаметра), далее на тяге 1 в нее опускают до дна анкерный элемент 2 с уширением 3 и по патрубку или шлангу из баллона (так заливают монтажную пену, на чертеже не показано) заливают порцию монтажной пены 4 вперемешку с валунами или галькой 5 (поочередно или одновременно,возможно разными исполнителями, но быстро до застывания и твердения монтажной пены). После покрытия уширения 3 и анкерного элемента 2 в скважине монтажной пеной 4 с крупнообломочными включениями 5 скважину окончательно засыпают мелкозернистым материалом - песком 6. После окончательного затвердевания монтажной пены 4 ее объем увеличивается на порядок (в разы или десятки разов) по сравнению с первоначальным объемом пены из баллона, а это приводит к увеличению объема пробки из монтажной пены и валунов, врезанию ее в стенки скважины, распору и увеличению анкерующей способности приспособления. Анкерное приспособление готово к воспринятою выдергивающей нагрузки через тягу. Подобный принцип образования пробки успешно используется при заделке стыков оконных и дверных блоков в кирпичных стенах зданий и сооружений, причем с высокой степенью прочности, плотности и надежности. Следует заметить, что конструкция анкерного приспособления весьма проста (это всего лишь тяга, анкерный элемент с уширением, монтажная пена и валуны), также проста и надежна технология производства работ. Высока и анкерующая способность приспособления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
