Короб для прокладывания электрических проводов и кабелей

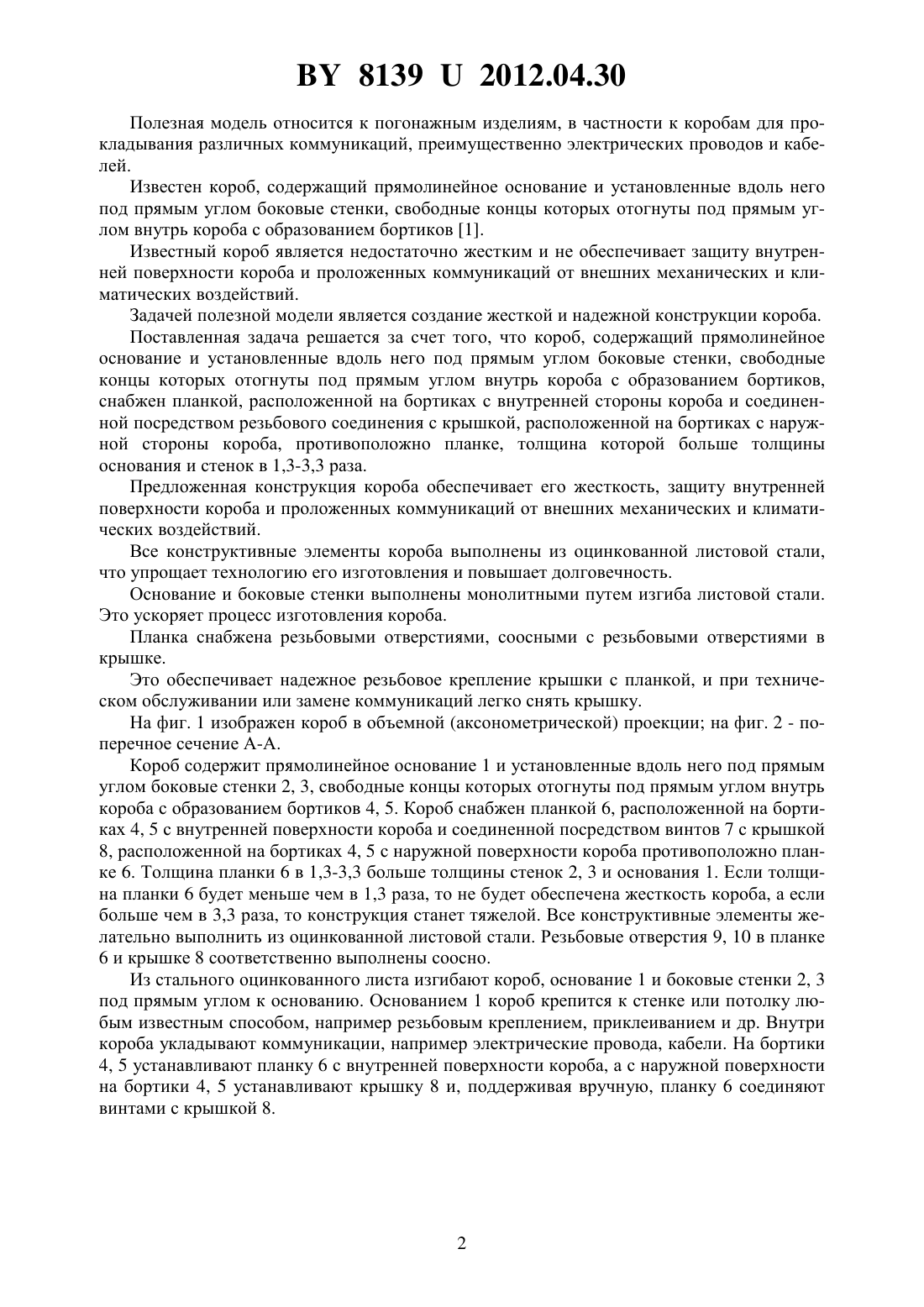

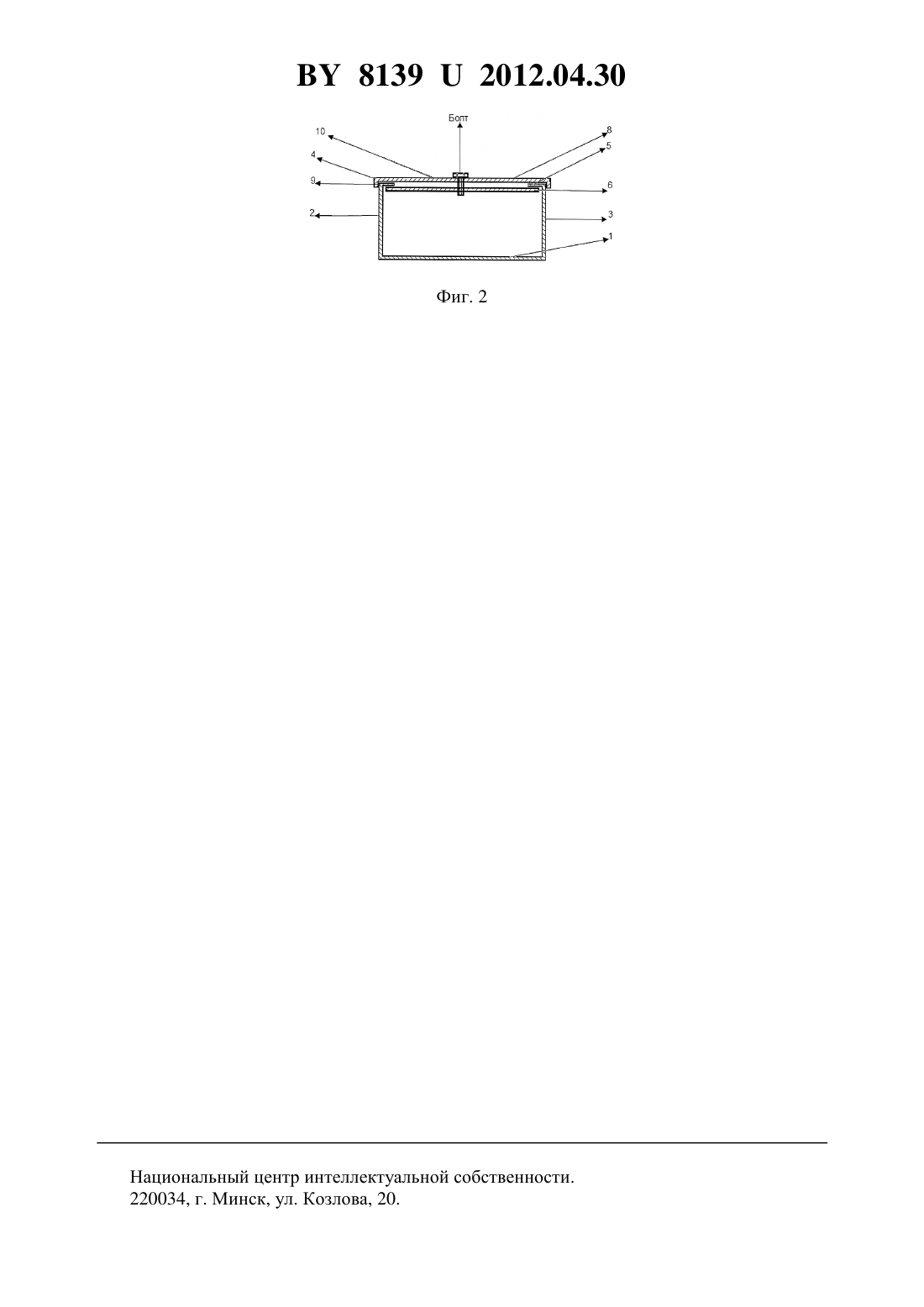

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОРОБ ДЛЯ ПРОКЛАДЫВАНИЯ ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ И КАБЕЛЕЙ(71) Заявитель Иностранное частное производственно-торговое унитарное предприятие Торговый дом ЭМИ(72) Автор Витковский Павел Владимирович(73) Патентообладатель Иностранное частное производственно-торговое унитарное предприятие Торговый дом ЭМИ(57) 1. Короб для прокладывания электрических проводов и кабелей, содержащий прямолинейное основание и установленные вдоль него под прямым углом боковые стенки, свободные концы которых отогнуты под прямым углом внутрь короба с образованием бортиков, отличающийся тем, что он снабжен планкой, расположенной на бортиках с внутренней поверхности короба и соединенной посредством резьбового соединения с крышкой, расположенной на бортиках с наружной поверхности короба, противоположной планке, толщина которой больше толщины стенок и основания в 1,3-3,3 раза. 2. Короб по п. 1, отличающийся тем, что он выполнен из оцинкованной листовой стали. 3. Короб по п. 1 или 2, отличающийся тем, что основание и боковые стенки выполнены монолитными путем изгиба листовой стали. 4. Короб по п. 1, отличающийся тем, что планка снабжена резьбовыми отверстиями,соосными с резьбовыми отверстиями в крышке. 81392012.04.30 Полезная модель относится к погонажным изделиям, в частности к коробам для прокладывания различных коммуникаций, преимущественно электрических проводов и кабелей. Известен короб, содержащий прямолинейное основание и установленные вдоль него под прямым углом боковые стенки, свободные концы которых отогнуты под прямым углом внутрь короба с образованием бортиков 1. Известный короб является недостаточно жестким и не обеспечивает защиту внутренней поверхности короба и проложенных коммуникаций от внешних механических и климатических воздействий. Задачей полезной модели является создание жесткой и надежной конструкции короба. Поставленная задача решается за счет того, что короб, содержащий прямолинейное основание и установленные вдоль него под прямым углом боковые стенки, свободные концы которых отогнуты под прямым углом внутрь короба с образованием бортиков,снабжен планкой, расположенной на бортиках с внутренней стороны короба и соединенной посредством резьбового соединения с крышкой, расположенной на бортиках с наружной стороны короба, противоположно планке, толщина которой больше толщины основания и стенок в 1,3-3,3 раза. Предложенная конструкция короба обеспечивает его жесткость, защиту внутренней поверхности короба и проложенных коммуникаций от внешних механических и климатических воздействий. Все конструктивные элементы короба выполнены из оцинкованной листовой стали,что упрощает технологию его изготовления и повышает долговечность. Основание и боковые стенки выполнены монолитными путем изгиба листовой стали. Это ускоряет процесс изготовления короба. Планка снабжена резьбовыми отверстиями, соосными с резьбовыми отверстиями в крышке. Это обеспечивает надежное резьбовое крепление крышки с планкой, и при техническом обслуживании или замене коммуникаций легко снять крышку. На фиг. 1 изображен короб в объемной (аксонометрической) проекции на фиг. 2 - поперечное сечение А-А. Короб содержит прямолинейное основание 1 и установленные вдоль него под прямым углом боковые стенки 2, 3, свободные концы которых отогнуты под прямым углом внутрь короба с образованием бортиков 4, 5. Короб снабжен планкой 6, расположенной на бортиках 4, 5 с внутренней поверхности короба и соединенной посредством винтов 7 с крышкой 8, расположенной на бортиках 4, 5 с наружной поверхности короба противоположно планке 6. Толщина планки 6 в 1,3-3,3 больше толщины стенок 2, 3 и основания 1. Если толщина планки 6 будет меньше чем в 1,3 раза, то не будет обеспечена жесткость короба, а если больше чем в 3,3 раза, то конструкция станет тяжелой. Все конструктивные элементы желательно выполнить из оцинкованной листовой стали. Резьбовые отверстия 9, 10 в планке 6 и крышке 8 соответственно выполнены соосно. Из стального оцинкованного листа изгибают короб, основание 1 и боковые стенки 2, 3 под прямым углом к основанию. Основанием 1 короб крепится к стенке или потолку любым известным способом, например резьбовым креплением, приклеиванием и др. Внутри короба укладывают коммуникации, например электрические провода, кабели. На бортики 4, 5 устанавливают планку 6 с внутренней поверхности короба, а с наружной поверхности на бортики 4, 5 устанавливают крышку 8 и, поддерживая вручную, планку 6 соединяют винтами с крышкой 8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
