Вакуумный насос

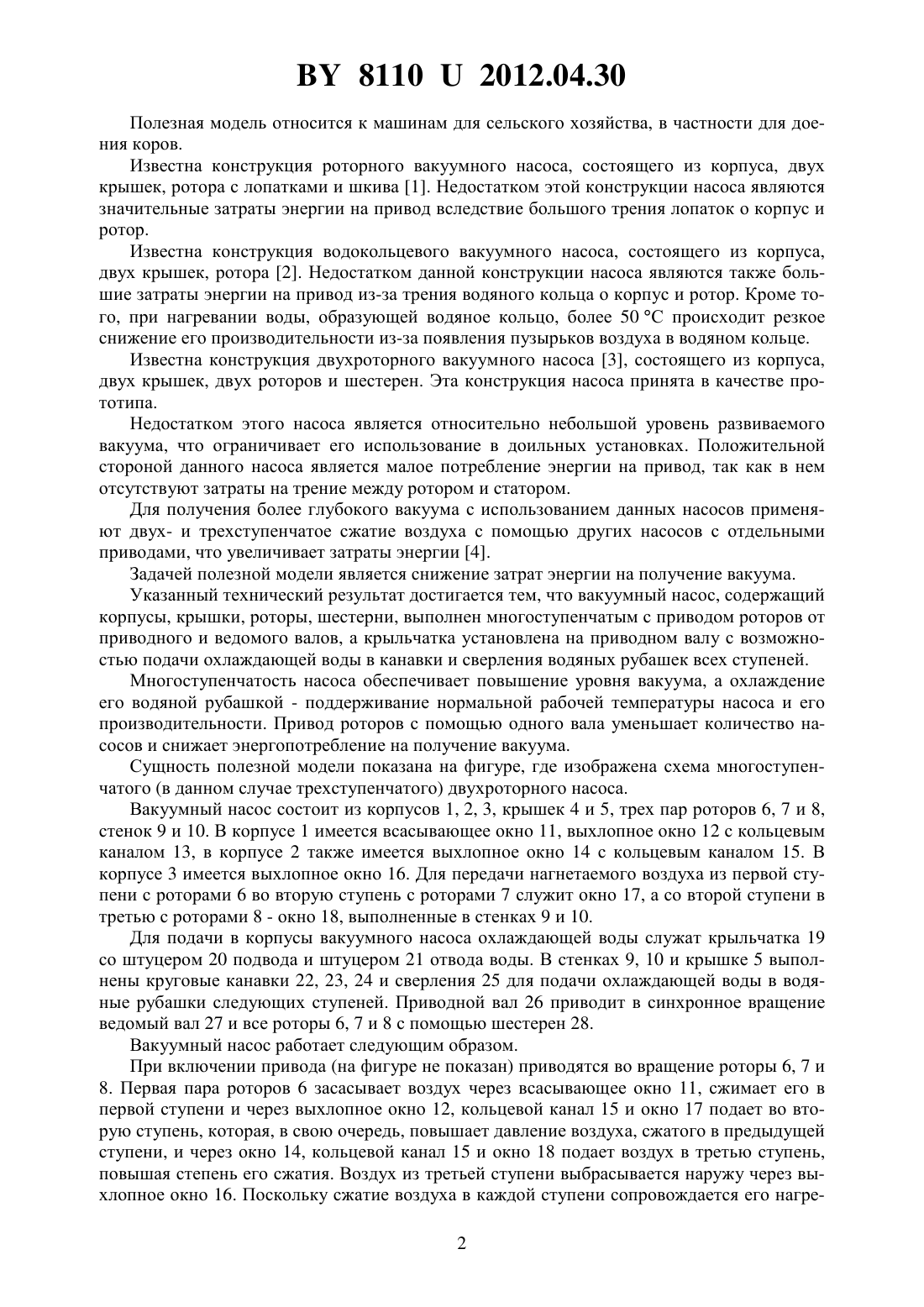

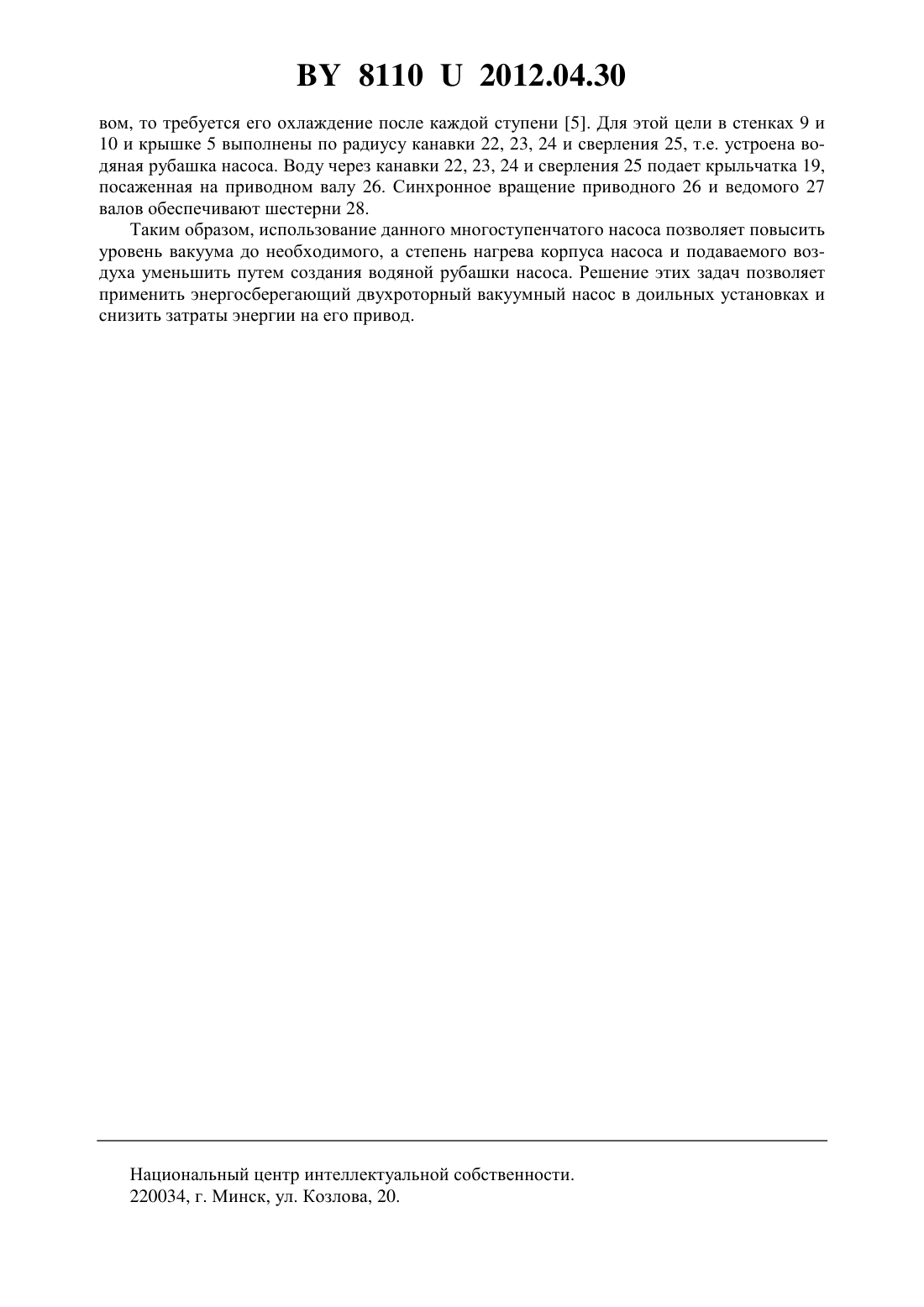

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Антошук Сергей Анатольевич Сорокин Эдуард Петрович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Вакуумный насос, содержащий корпусы, крышки, роторы, шестерни, отличающийся тем, что выполнен многоступенчатым с приводом роторов от приводного и ведомого валов, а крыльчатка установлена на приводном валу с возможностью подачи охлаждающей воды в канавки и сверления водяных рубашек всех ступеней. 81102012.04.30 Полезная модель относится к машинам для сельского хозяйства, в частности для доения коров. Известна конструкция роторного вакуумного насоса, состоящего из корпуса, двух крышек, ротора с лопатками и шкива 1. Недостатком этой конструкции насоса являются значительные затраты энергии на привод вследствие большого трения лопаток о корпус и ротор. Известна конструкция водокольцевого вакуумного насоса, состоящего из корпуса,двух крышек, ротора 2. Недостатком данной конструкции насоса являются также большие затраты энергии на привод из-за трения водяного кольца о корпус и ротор. Кроме того, при нагревании воды, образующей водяное кольцо, более 50 С происходит резкое снижение его производительности из-за появления пузырьков воздуха в водяном кольце. Известна конструкция двухроторного вакуумного насоса 3, состоящего из корпуса,двух крышек, двух роторов и шестерен. Эта конструкция насоса принята в качестве прототипа. Недостатком этого насоса является относительно небольшой уровень развиваемого вакуума, что ограничивает его использование в доильных установках. Положительной стороной данного насоса является малое потребление энергии на привод, так как в нем отсутствуют затраты на трение между ротором и статором. Для получения более глубокого вакуума с использованием данных насосов применяют двух- и трехступенчатое сжатие воздуха с помощью других насосов с отдельными приводами, что увеличивает затраты энергии 4. Задачей полезной модели является снижение затрат энергии на получение вакуума. Указанный технический результат достигается тем, что вакуумный насос, содержащий корпусы, крышки, роторы, шестерни, выполнен многоступенчатым с приводом роторов от приводного и ведомого валов, а крыльчатка установлена на приводном валу с возможностью подачи охлаждающей воды в канавки и сверления водяных рубашек всех ступеней. Многоступенчатость насоса обеспечивает повышение уровня вакуума, а охлаждение его водяной рубашкой - поддерживание нормальной рабочей температуры насоса и его производительности. Привод роторов с помощью одного вала уменьшает количество насосов и снижает энергопотребление на получение вакуума. Сущность полезной модели показана на фигуре, где изображена схема многоступенчатого (в данном случае трехступенчатого) двухроторного насоса. Вакуумный насос состоит из корпусов 1, 2, 3, крышек 4 и 5, трех пар роторов 6, 7 и 8,стенок 9 и 10. В корпусе 1 имеется всасывающее окно 11, выхлопное окно 12 с кольцевым каналом 13, в корпусе 2 также имеется выхлопное окно 14 с кольцевым каналом 15. В корпусе 3 имеется выхлопное окно 16. Для передачи нагнетаемого воздуха из первой ступени с роторами 6 во вторую ступень с роторами 7 служит окно 17, а со второй ступени в третью с роторами 8 - окно 18, выполненные в стенках 9 и 10. Для подачи в корпусы вакуумного насоса охлаждающей воды служат крыльчатка 19 со штуцером 20 подвода и штуцером 21 отвода воды. В стенках 9, 10 и крышке 5 выполнены круговые канавки 22, 23, 24 и сверления 25 для подачи охлаждающей воды в водяные рубашки следующих ступеней. Приводной вал 26 приводит в синхронное вращение ведомый вал 27 и все роторы 6, 7 и 8 с помощью шестерен 28. Вакуумный насос работает следующим образом. При включении привода (на фигуре не показан) приводятся во вращение роторы 6, 7 и 8. Первая пара роторов 6 засасывает воздух через всасывающее окно 11, сжимает его в первой ступени и через выхлопное окно 12, кольцевой канал 15 и окно 17 подает во вторую ступень, которая, в свою очередь, повышает давление воздуха, сжатого в предыдущей ступени, и через окно 14, кольцевой канал 15 и окно 18 подает воздух в третью ступень,повышая степень его сжатия. Воздух из третьей ступени выбрасывается наружу через выхлопное окно 16. Поскольку сжатие воздуха в каждой ступени сопровождается его нагре 2 81102012.04.30 вом, то требуется его охлаждение после каждой ступени 5. Для этой цели в стенках 9 и 10 и крышке 5 выполнены по радиусу канавки 22, 23, 24 и сверления 25, т.е. устроена водяная рубашка насоса. Воду через канавки 22, 23, 24 и сверления 25 подает крыльчатка 19,посаженная на приводном валу 26. Синхронное вращение приводного 26 и ведомого 27 валов обеспечивают шестерни 28. Таким образом, использование данного многоступенчатого насоса позволяет повысить уровень вакуума до необходимого, а степень нагрева корпуса насоса и подаваемого воздуха уменьшить путем создания водяной рубашки насоса. Решение этих задач позволяет применить энергосберегающий двухроторный вакуумный насос в доильных установках и снизить затраты энергии на его привод. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
