Вакуумный насос

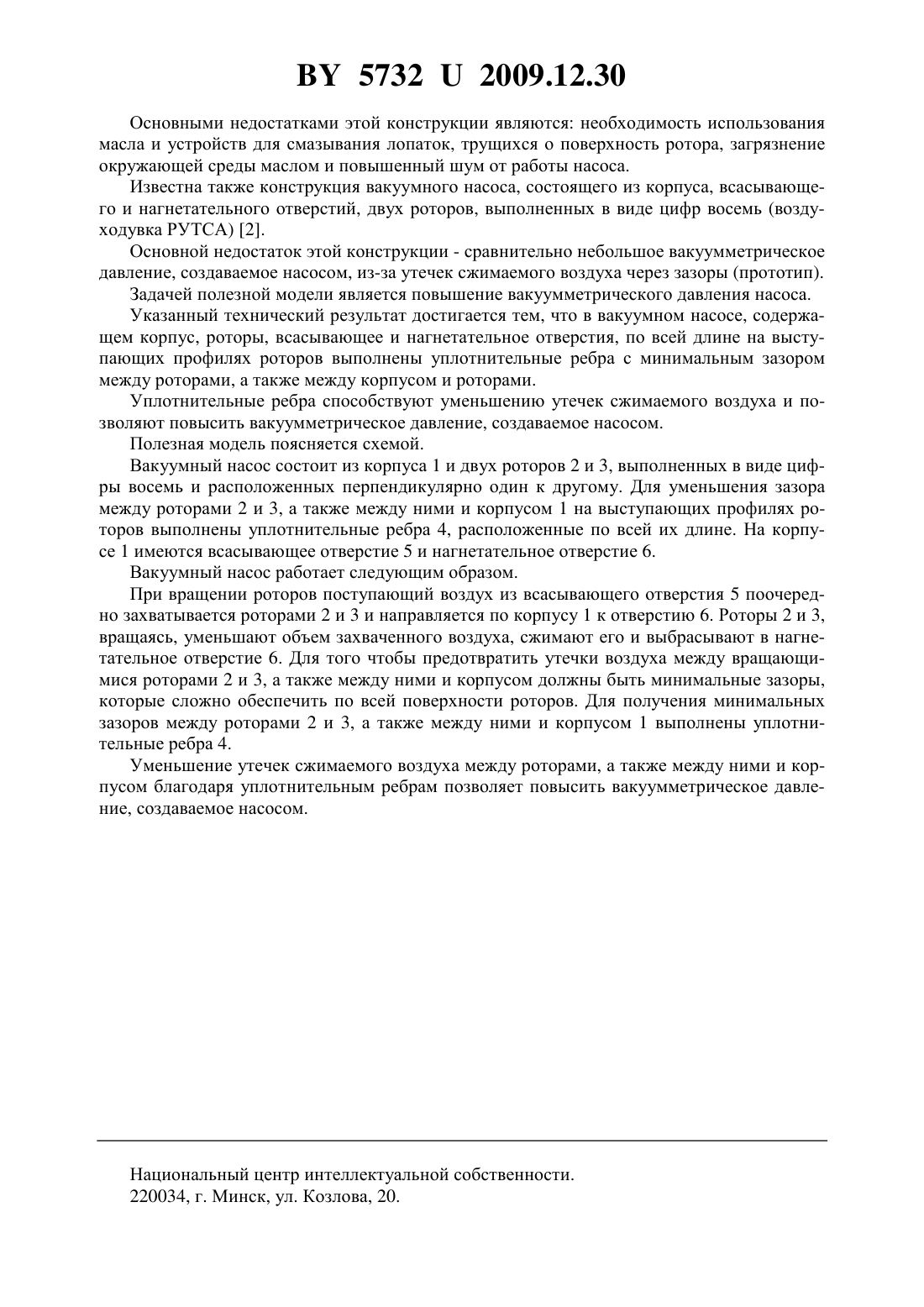

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Китиков Вадим Олегович Сорокин Эдуард Петрович Бровко Ирина Александровна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Вакуумный насос, содержащий корпус, роторы, всасывающее и нагнетательное отверстия, отличающийся тем, что по всей длине на выступающих профилях роторов выполнены уплотнительные ребра с минимальным зазором между роторами, а также между корпусом и роторами.(56) 1. Механизация животноводческих ферм / Под общей редакцией Н.Р.Мамедова. - Мн. Вышэйшая школа,1973. - С. 183-188. 2. Пипко А.И., Плисковский В.Я. и др. Основы вакуумной техники. - М. Энергоиздат,1981. - С. 112-115 (прототип). Полезная модель относится к машинам для сельского хозяйства, в частности для доения коров. Известна конструкция вакуумного насоса, состоящего из корпуса, ротора и текстолитовых лопаток, перемещающихся в пазах ротора под действием центробежной силы и ограничивающих объем сжимаемого воздуха 1. 57322009.12.30 Основными недостатками этой конструкции являются необходимость использования масла и устройств для смазывания лопаток, трущихся о поверхность ротора, загрязнение окружающей среды маслом и повышенный шум от работы насоса. Известна также конструкция вакуумного насоса, состоящего из корпуса, всасывающего и нагнетательного отверстий, двух роторов, выполненных в виде цифр восемь (воздуходувка РУТСА) 2. Основной недостаток этой конструкции - сравнительно небольшое вакуумметрическое давление, создаваемое насосом, из-за утечек сжимаемого воздуха через зазоры (прототип). Задачей полезной модели является повышение вакуумметрического давления насоса. Указанный технический результат достигается тем, что в вакуумном насосе, содержащем корпус, роторы, всасывающее и нагнетательное отверстия, по всей длине на выступающих профилях роторов выполнены уплотнительные ребра с минимальным зазором между роторами, а также между корпусом и роторами. Уплотнительные ребра способствуют уменьшению утечек сжимаемого воздуха и позволяют повысить вакуумметрическое давление, создаваемое насосом. Полезная модель поясняется схемой. Вакуумный насос состоит из корпуса 1 и двух роторов 2 и 3, выполненных в виде цифры восемь и расположенных перпендикулярно один к другому. Для уменьшения зазора между роторами 2 и 3, а также между ними и корпусом 1 на выступающих профилях роторов выполнены уплотнительные ребра 4, расположенные по всей их длине. На корпусе 1 имеются всасывающее отверстие 5 и нагнетательное отверстие 6. Вакуумный насос работает следующим образом. При вращении роторов поступающий воздух из всасывающего отверстия 5 поочередно захватывается роторами 2 и 3 и направляется по корпусу 1 к отверстию 6. Роторы 2 и 3,вращаясь, уменьшают объем захваченного воздуха, сжимают его и выбрасывают в нагнетательное отверстие 6. Для того чтобы предотвратить утечки воздуха между вращающимися роторами 2 и 3, а также между ними и корпусом должны быть минимальные зазоры,которые сложно обеспечить по всей поверхности роторов. Для получения минимальных зазоров между роторами 2 и 3, а также между ними и корпусом 1 выполнены уплотнительные ребра 4. Уменьшение утечек сжимаемого воздуха между роторами, а также между ними и корпусом благодаря уплотнительным ребрам позволяет повысить вакуумметрическое давление, создаваемое насосом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
