Картофелекопатель

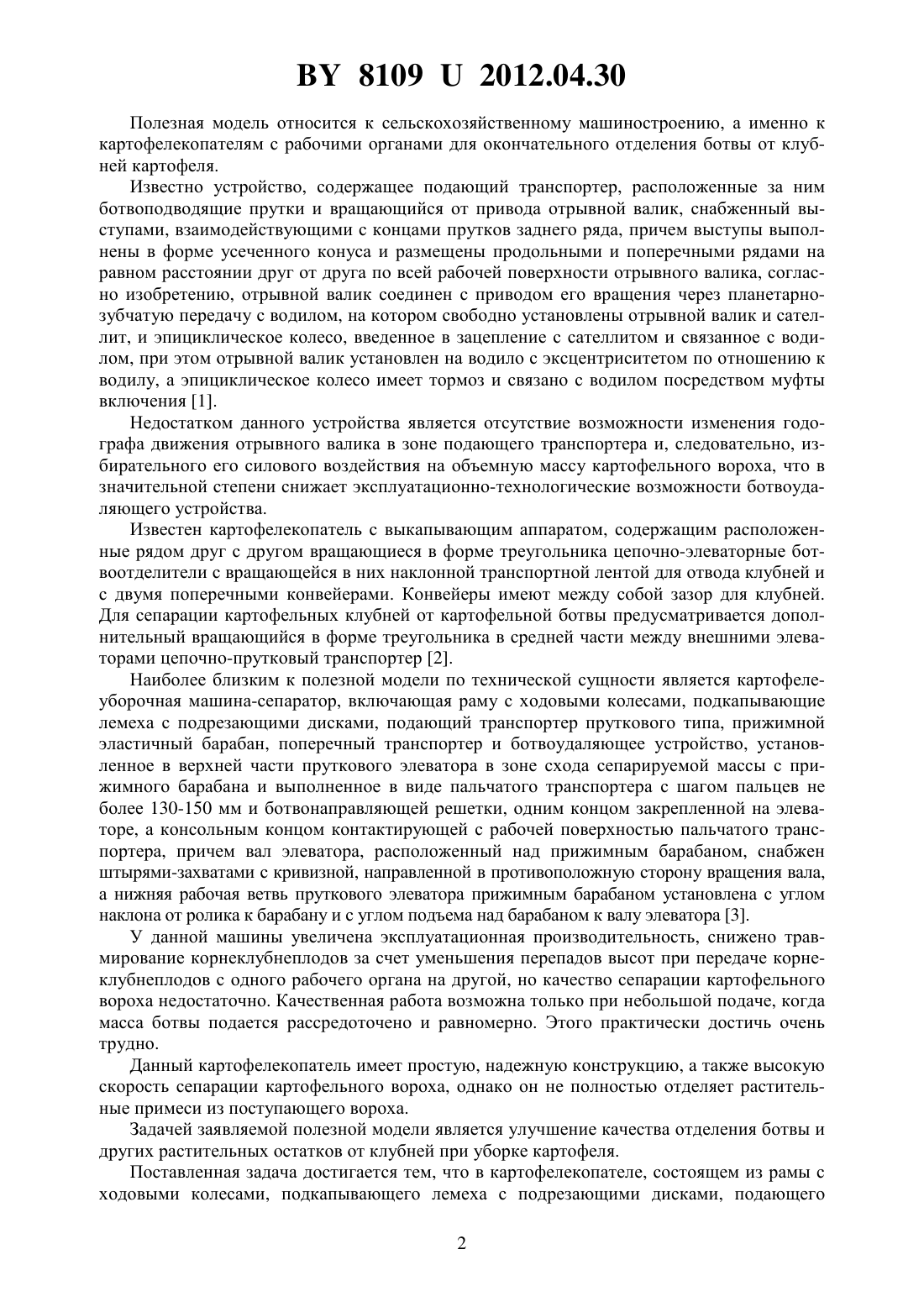

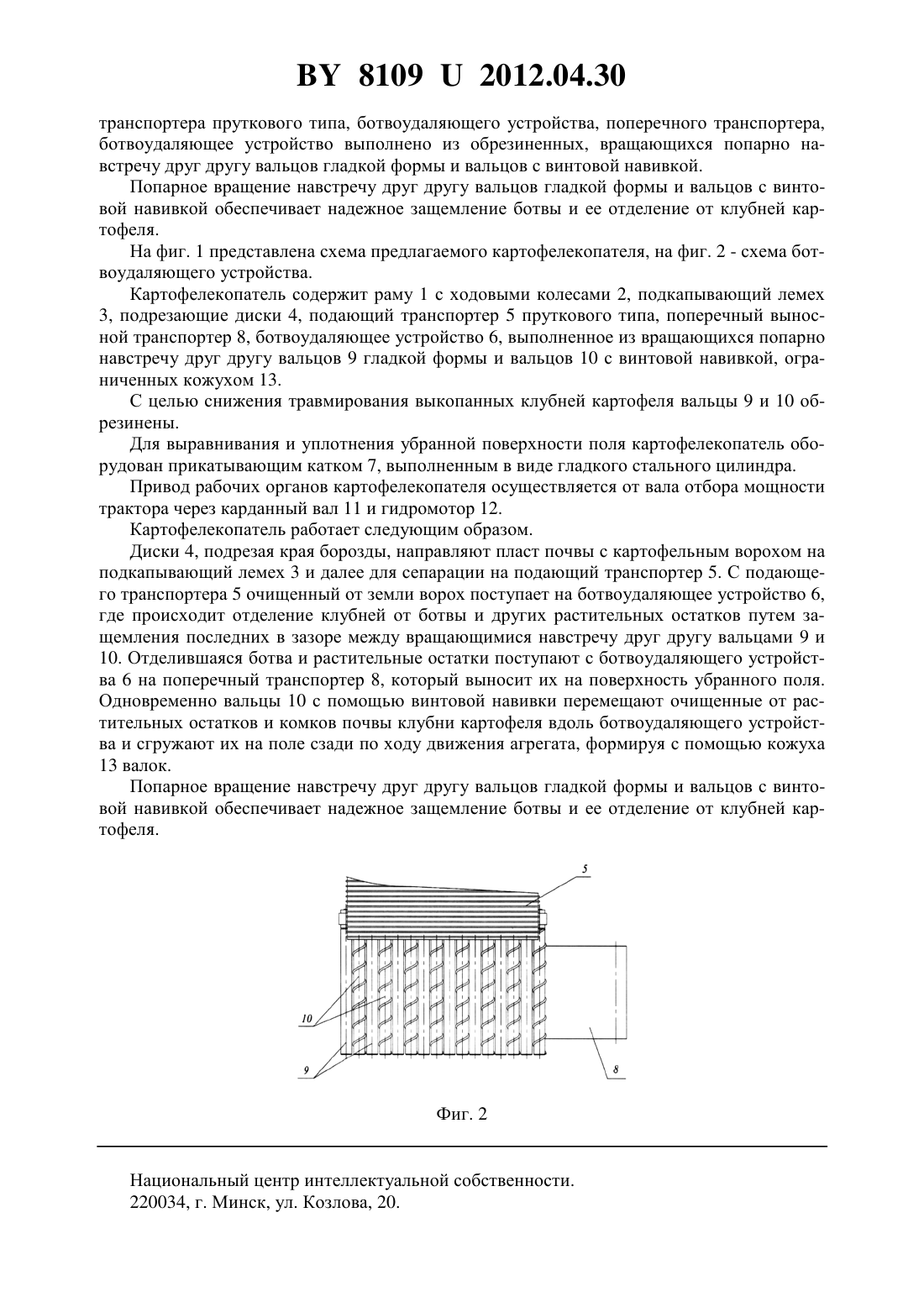

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Комлач Дмитрий Иванович Полобок Виктор Николаевич Мисников Константин Николаевич Голдыбан Виктор Владимирович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Картофелекопатель, включающий раму с ходовыми колесами, подкапывающий лемех с подрезающими дисками, подающий транспортер пруткового типа, ботвоудаляющее устройство, поперечный транспортер, отличающийся тем, что ботвоудаляющее устройство выполнено из обрезиненных, вращающихся попарно навстречу друг другу вальцов гладкой формы и вальцов с винтовой навивкой.(56) 1. Ботвоудаляющее устройство 2225689 1, МПК 701 33/02 / С.Н. Борычев заявитель Рязанск. государств. с/х академия им. проф. П. А. Костычева,2002117586/12 опубл. 20.03.2004. 2. Многорядный картофелекопатель 2039422 1, МПК 601 21/00 / Б. Нивенерзаявитель Машиненфабрик Нивенер ГмбХ унд Ко ,4831538/15 заявл. 30.10.1990 опубл. 20.07.1995. 3. Навесная универсальная картофелеуборочная машина-сепаратор 2004109 1,МПК 601 33/08 / Д.А. Сорокин, Г.Д. Петров, И.А. Ермаков заявитель Всероссийский НИИ сельхозмашиностроения им. В.П. Горячкина 5008134/15 заявл. 11.11.1991 опубл. 15.12.1993 (прототип). 81092012.04.30 Полезная модель относится к сельскохозяйственному машиностроению, а именно к картофелекопателям с рабочими органами для окончательного отделения ботвы от клубней картофеля. Известно устройство, содержащее подающий транспортер, расположенные за ним ботвоподводящие прутки и вращающийся от привода отрывной валик, снабженный выступами, взаимодействующими с концами прутков заднего ряда, причем выступы выполнены в форме усеченного конуса и размещены продольными и поперечными рядами на равном расстоянии друг от друга по всей рабочей поверхности отрывного валика, согласно изобретению, отрывной валик соединен с приводом его вращения через планетарнозубчатую передачу с водилом, на котором свободно установлены отрывной валик и сателлит, и эпициклическое колесо, введенное в зацепление с сателлитом и связанное с водилом, при этом отрывной валик установлен на водило с эксцентриситетом по отношению к водилу, а эпициклическое колесо имеет тормоз и связано с водилом посредством муфты включения 1. Недостатком данного устройства является отсутствие возможности изменения годографа движения отрывного валика в зоне подающего транспортера и, следовательно, избирательного его силового воздействия на объемную массу картофельного вороха, что в значительной степени снижает эксплуатационно-технологические возможности ботвоудаляющего устройства. Известен картофелекопатель с выкапывающим аппаратом, содержащим расположенные рядом друг с другом вращающиеся в форме треугольника цепочно-элеваторные ботвоотделители с вращающейся в них наклонной транспортной лентой для отвода клубней и с двумя поперечными конвейерами. Конвейеры имеют между собой зазор для клубней. Для сепарации картофельных клубней от картофельной ботвы предусматривается дополнительный вращающийся в форме треугольника в средней части между внешними элеваторами цепочно-прутковый транспортер 2. Наиболее близким к полезной модели по технической сущности является картофелеуборочная машина-сепаратор, включающая раму с ходовыми колесами, подкапывающие лемеха с подрезающими дисками, подающий транспортер пруткового типа, прижимной эластичный барабан, поперечный транспортер и ботвоудаляющее устройство, установленное в верхней части пруткового элеватора в зоне схода сепарируемой массы с прижимного барабана и выполненное в виде пальчатого транспортера с шагом пальцев не более 130-150 мм и ботвонаправляющей решетки, одним концом закрепленной на элеваторе, а консольным концом контактирующей с рабочей поверхностью пальчатого транспортера, причем вал элеватора, расположенный над прижимным барабаном, снабжен штырями-захватами с кривизной, направленной в противоположную сторону вращения вала,а нижняя рабочая ветвь пруткового элеватора прижимным барабаном установлена с углом наклона от ролика к барабану и с углом подъема над барабаном к валу элеватора 3. У данной машины увеличена эксплуатационная производительность, снижено травмирование корнеклубнеплодов за счет уменьшения перепадов высот при передаче корнеклубнеплодов с одного рабочего органа на другой, но качество сепарации картофельного вороха недостаточно. Качественная работа возможна только при небольшой подаче, когда масса ботвы подается рассредоточено и равномерно. Этого практически достичь очень трудно. Данный картофелекопатель имеет простую, надежную конструкцию, а также высокую скорость сепарации картофельного вороха, однако он не полностью отделяет растительные примеси из поступающего вороха. Задачей заявляемой полезной модели является улучшение качества отделения ботвы и других растительных остатков от клубней при уборке картофеля. Поставленная задача достигается тем, что в картофелекопателе, состоящем из рамы с ходовыми колесами, подкапывающего лемеха с подрезающими дисками, подающего 2 81092012.04.30 транспортера пруткового типа, ботвоудаляющего устройства, поперечного транспортера,ботвоудаляющее устройство выполнено из обрезиненных, вращающихся попарно навстречу друг другу вальцов гладкой формы и вальцов с винтовой навивкой. Попарное вращение навстречу друг другу вальцов гладкой формы и вальцов с винтовой навивкой обеспечивает надежное защемление ботвы и ее отделение от клубней картофеля. На фиг. 1 представлена схема предлагаемого картофелекопателя, на фиг. 2 - схема ботвоудаляющего устройства. Картофелекопатель содержит раму 1 с ходовыми колесами 2, подкапывающий лемех 3, подрезающие диски 4, подающий транспортер 5 пруткового типа, поперечный выносной транспортер 8, ботвоудаляющее устройство 6, выполненное из вращающихся попарно навстречу друг другу вальцов 9 гладкой формы и вальцов 10 с винтовой навивкой, ограниченных кожухом 13. С целью снижения травмирования выкопанных клубней картофеля вальцы 9 и 10 обрезинены. Для выравнивания и уплотнения убранной поверхности поля картофелекопатель оборудован прикатывающим катком 7, выполненным в виде гладкого стального цилиндра. Привод рабочих органов картофелекопателя осуществляется от вала отбора мощности трактора через карданный вал 11 и гидромотор 12. Картофелекопатель работает следующим образом. Диски 4, подрезая края борозды, направляют пласт почвы с картофельным ворохом на подкапывающий лемех 3 и далее для сепарации на подающий транспортер 5. С подающего транспортера 5 очищенный от земли ворох поступает на ботвоудаляющее устройство 6,где происходит отделение клубней от ботвы и других растительных остатков путем защемления последних в зазоре между вращающимися навстречу друг другу вальцами 9 и 10. Отделившаяся ботва и растительные остатки поступают с ботвоудаляющего устройства 6 на поперечный транспортер 8, который выносит их на поверхность убранного поля. Одновременно вальцы 10 с помощью винтовой навивки перемещают очищенные от растительных остатков и комков почвы клубни картофеля вдоль ботвоудаляющего устройства и сгружают их на поле сзади по ходу движения агрегата, формируя с помощью кожуха 13 валок. Попарное вращение навстречу друг другу вальцов гладкой формы и вальцов с винтовой навивкой обеспечивает надежное защемление ботвы и ее отделение от клубней картофеля. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
