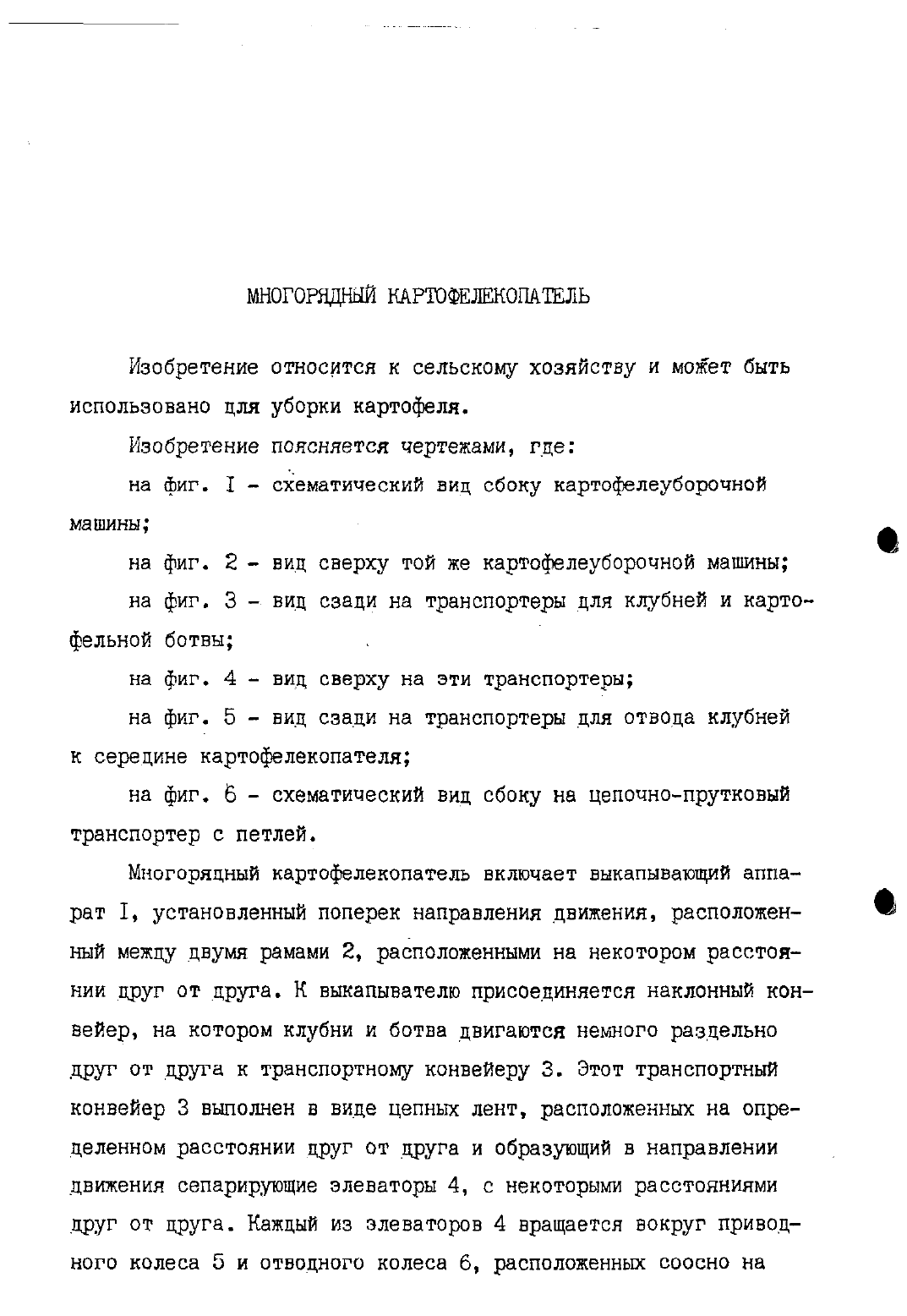

Многорядный картофелекопатель

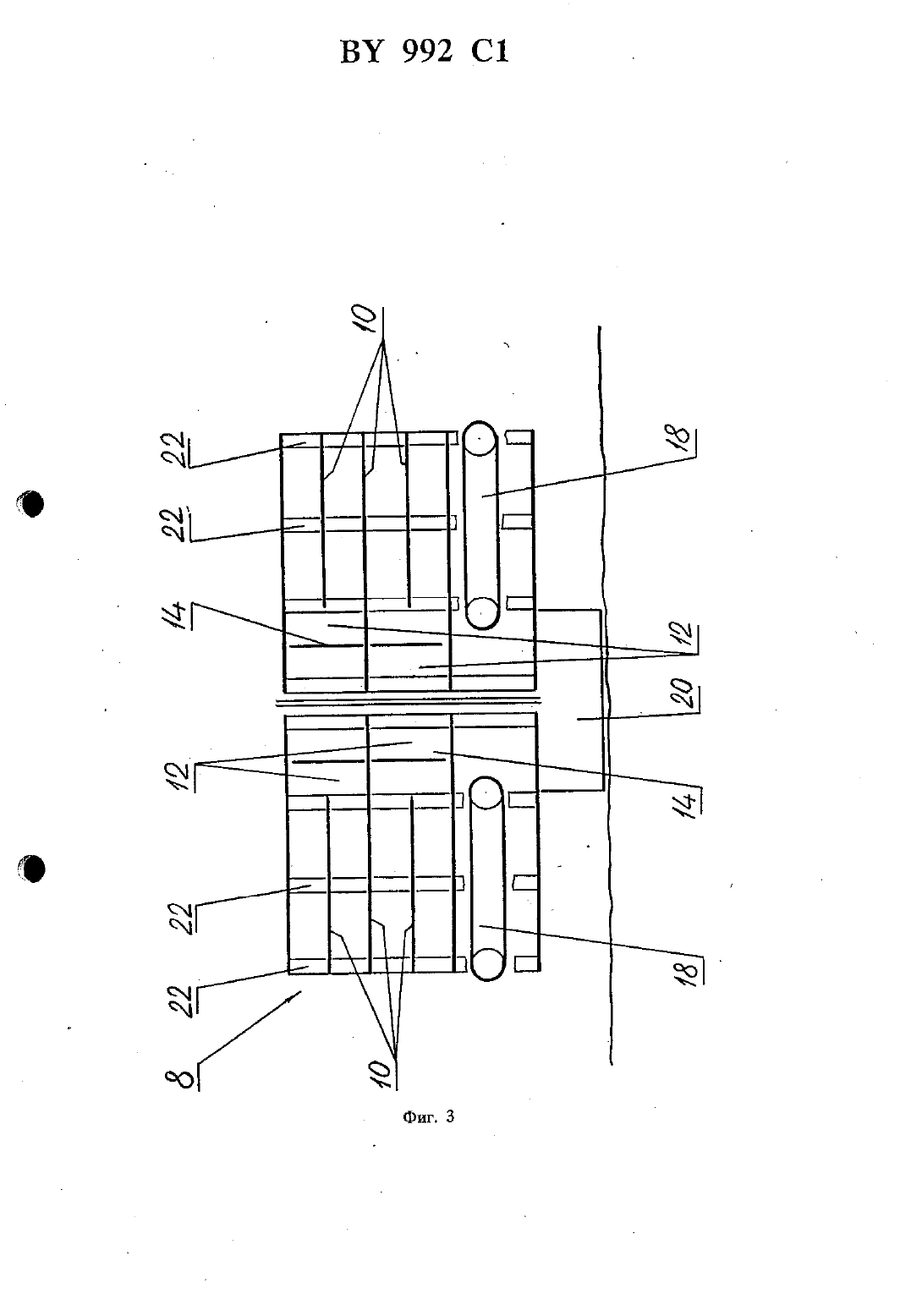

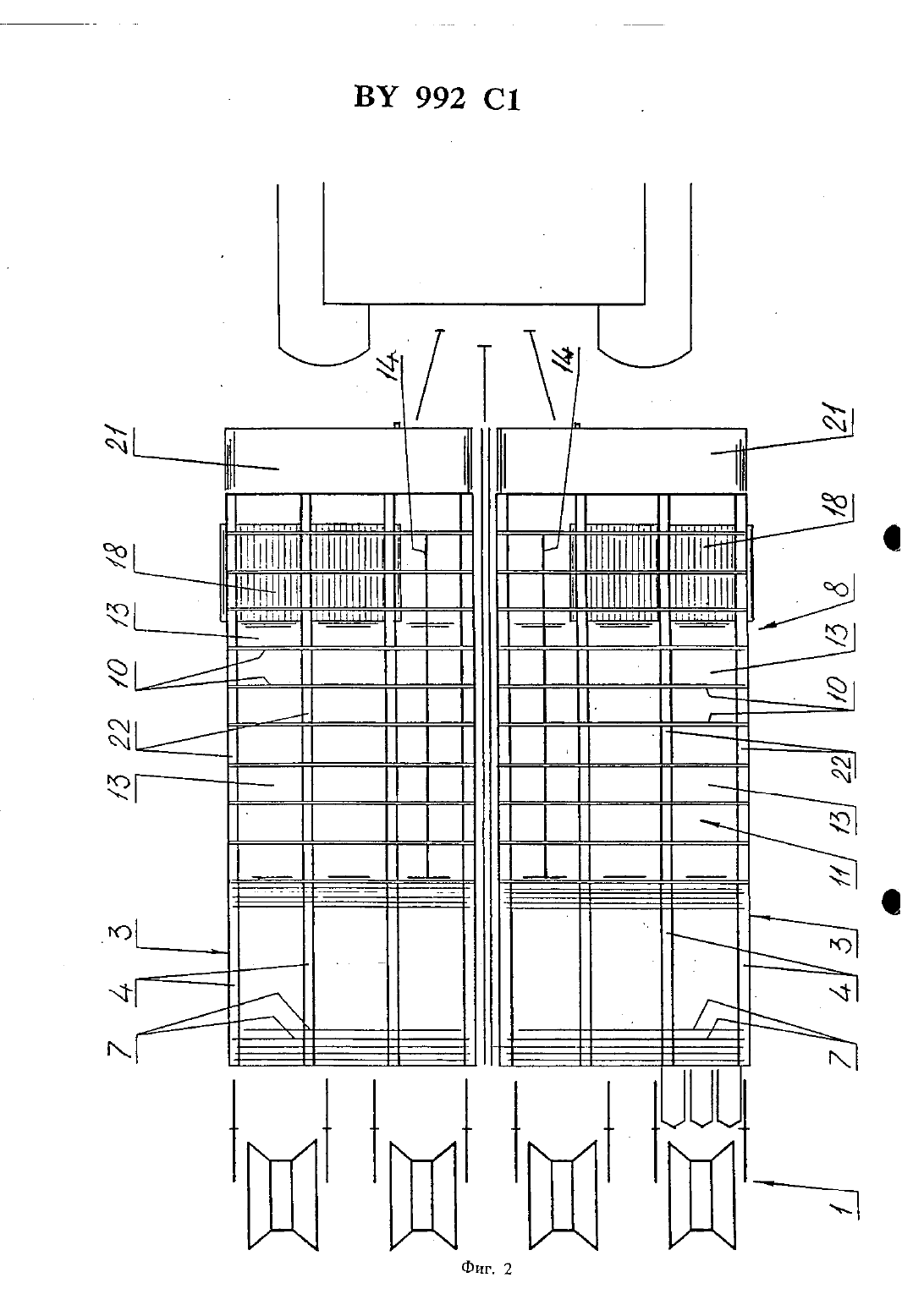

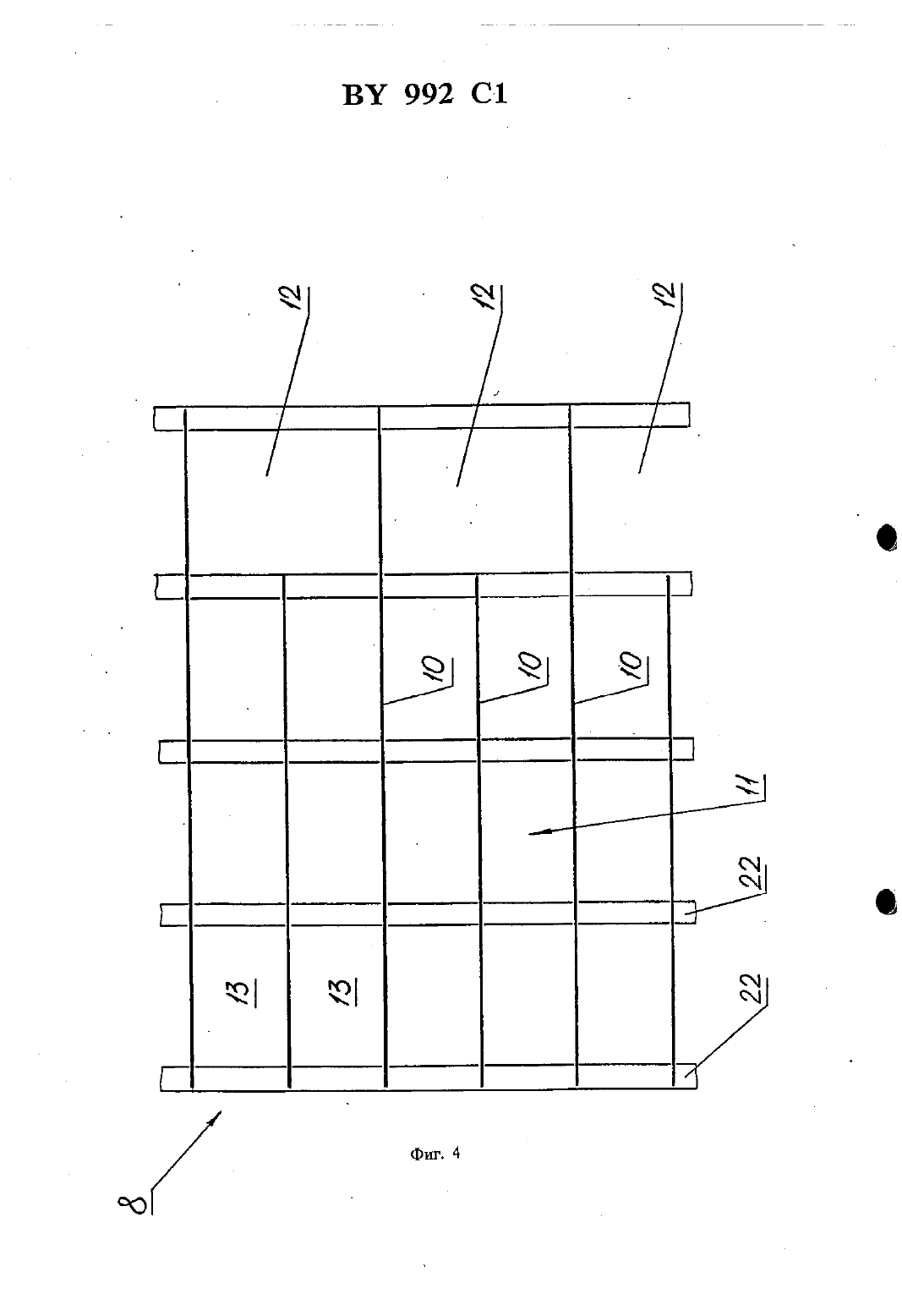

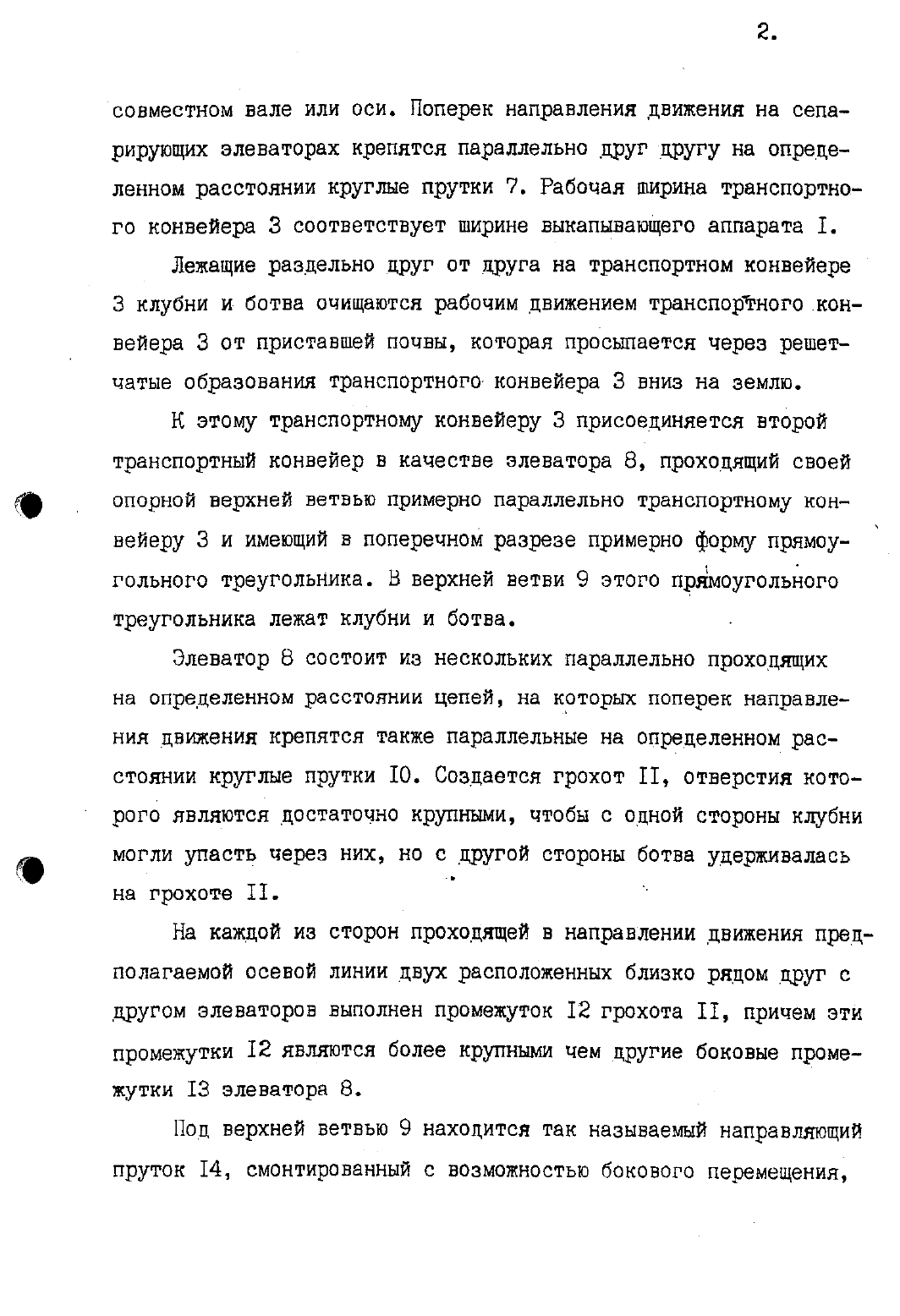

Изобретение относится к сельскому хозяйству и монет быть использовано Для уборки картофеля.на фиг. 1 скематический вид сбоку картофелеуборочной машинына фиг. 2 - вид сверху той же картофелеубороцной машинына фиг. 3 вид сзади на транспортеры для клубней и картофельной ботвы бна фиг. 4 - вид сверху на эти транспортерына фигд 5 - вид сзади на транспортеры для отвода клубней к серецине картофелекопателяна фиг. 6 - схематический вид сбоку на цепочно-прутковый транспортер с петлей.Многоряцный картофелекопатель включает выкапывающий аппа рат 1, установленный поперек направления движения, расположенный между двумя рамами 2, расположенными на некотором расстоянии цруг от друга. К выкапывателю присоединяется наклонный конвейер, на котором клубни и ботва двигаются немого раздельно друг от друга к транспортному конвейеру 3. Этот транспортный конвейер З выполнен в виде цепных лент, расположенных на определенном расстоянии друг от друга и образующий в направлении движения сепарирующие элеваторы 4, с некоторыми расстояниями друг от друга. Каждый из элеваторов 4 вращается вокруг привод ного колеса 5 и отводного колеса 6, расположенных соосно насовместном вале или оси. Поперек направления движения на сепарирующих элеваторах крепятся параллельно друг другу на определенном расстоянии круглые прутки 7. Рабочая ширина транспортного конвейера 3 соответствует ширине выкапывающего аппарата 1.Лежащие раздельно друг от друга на транспортном конвейере З клубни и-ботва очищаются рабочим движением транспортного.кон вейера З от приставшей почвы, которая просыпается через решетчатые образования транспортного-конвейера З вниз на землю.Н этому транспортному конвейеру З присоединяется второй транспортный конвейер в качестве элеватора 8 проходящий своей опорной верхней ветвью примерно параллельно транспортному конвейеру З и имеющий в поперечном разрезе примерно форму прямоугольного треугольника. В верхней ветви 9 этого прямоугольного треугольника лежат клубни и ботва.Элеватор 8 состоит из нескольких параллельно проходящих на определенном расстоянии цепей, на которых поперек направления движения крепятся также параллельные на определенном расстоянии круглые прутки 10. Создается грохот 11, отверстия которого являются достаточно крупными, чтобы с одной стороны клубни могли упасть через них, но с другой стороны ботва удеркивалась на грохоте 11. П.На каждой из сторон проходящей в направлении движения предполагаемой осевой линии двух расположенных близко рядом друг с другом элеваторов выполнен промежуток 12 грохота 11, причем эти промежутки 12 являются более крупными чем другие боковые промежутки 13 элеватора 8.Под верхней ветвью 9 находится так называемый направляющийнапример, на раме. Элеватор 8 вращается примерно в форме треугольника и имеет приводное колесо 15 и два более маленьких колеса 16 в качестве отвоцных роликов, расположенных соосно.Внутри поперечного сечения элеватора 8 размещены другой транспортный конвейер 17 и два расположенных на определенном расстоянии друг от друга поперек направления движения и параллельно земле транспортных конвейера 18 для отвода клубней. Эти два поперечных транспортных конвейера 18 для отвода клубней распространяютсяне на всю ширину элеватора 8 а заканчиваются не доходя до среднего промежутка 12, чтобы клубни могли упасть через эти промежутки 12 в нижней ветви 19 элеватора 8 в висяисщий под этим сборный резервуар 20 или на землю.Как только картофельные клубни и картофельная ботва были транспортированы в элеватор 8, клубни падают через промежутки 12 этого элеватора в картофелеконвейер 17, смонтированный под верхней ветвью 9 и проходящий наискось на определенном расстоянии от нее, Этот смонтированный под верхней ветвью 9 картофелеконвейер 17 транспортирует упавшие таким образом через проме жутки 13 клубни на оба поперечные конвейеры 18, с которых затем клубни падают через промежутки 12 нижней ветви 19, в висящий под этим сборный резервуар 20.Находящаяся еще в элеваторе 8 ботва транспортируется до того места, где она падает вниз в смонтированный поперек направления движения транспортный конвейер 21 с которого она подводится в другой отдельный сборный резервуар.С помощью направляющего прутка 14 можно распределить расположенные к середине промежутки 12 на верхней ветви 9 такимобразом, чтобы ботва не могла упасть через них, а переместиласьк присоединенному транспортному конвейеру 21. В этом случае более крупные промежутки 12 оказывают действие только в нижнейветви и имеют размеры, обеспечивающие отвод клубней в находящийся под этим сборный резервуар 20. бИзобретение имеет другой вариант выполнения, показанный на фиг. 5. В данном случае картофелекопатель имеет две внешние вращающиеся в форме треугольника цепи 22 с более маленькими размерами отверстий грохота, которые имеют между собой два средних элеватора 23 с более крупными размерами отверстий 12, через которые клубни в промежутке 24 между поперечными транспортными конвейерами 18 падают вниз. Вокруг этого промежутка вращается в форме треугольника средняя цепь с более крупными размерами отверстий таким образом, что ее нижняя ветвь вращается под промежутком между поперечными конвейерами 18, чтобы клубни падали через грохот нижней ветви в то время как еще имеющаяся остальная ботва остается в нижней его ветви.и отводится.На фиг. 6 изображен измененный треугольный вид элеваторов 8, у которых в нижней ветви 19 в области поперечных транспортных конвейеров 18 образуется 2 образная петля 25. Это приводит к удалению и остальных клубней из нижней ветви 19 элеватора в.При этом средняя часть соприкасающихся элеваторов 8 образуъется с более крупными размерами отверстий.
