Конструкция стыкового паяного соединения

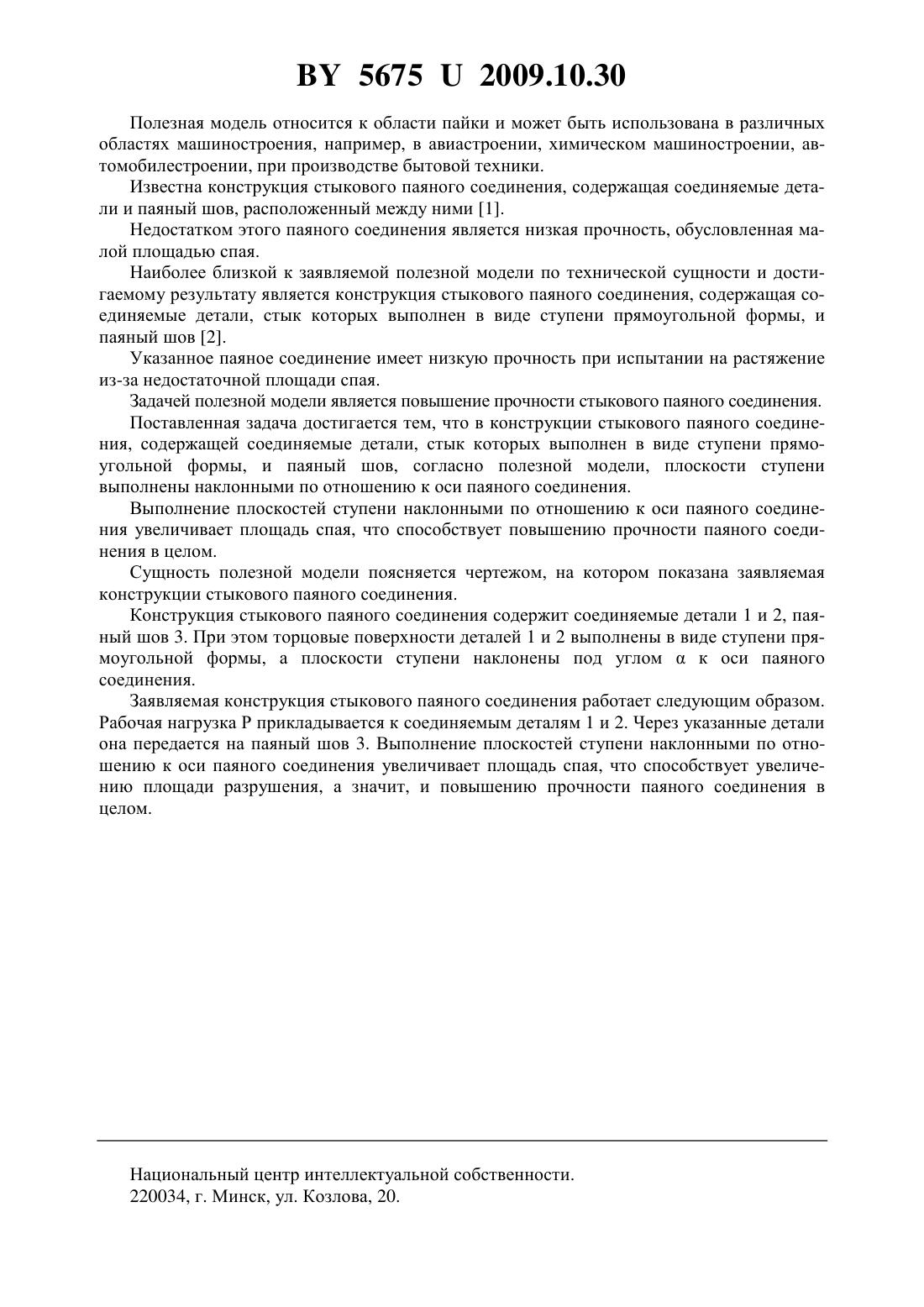

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ СТЫКОВОГО ПАЯНОГО СОЕДИНЕНИЯ(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Цумарев Юрий Алексеевич Непокойчицкий Анатолий Григорьевич Игнатов Борис Иванович Латун Татьяна Сергеевна Игнатова Екатерина Валентиновна(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Конструкция стыкового паяного соединения, содержащая соединяемые детали, стык которых выполнен в виде ступени прямоугольной формы, и паяный шов, отличающаяся тем, что плоскости ступени выполнены наклонными по отношению к оси паяного соединения. 56752009.10.30 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например, в авиастроении, химическом машиностроении, автомобилестроении, при производстве бытовой техники. Известна конструкция стыкового паяного соединения, содержащая соединяемые детали и паяный шов, расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая. Наиболее близкой к заявляемой полезной модели по технической сущности и достигаемому результату является конструкция стыкового паяного соединения, содержащая соединяемые детали, стык которых выполнен в виде ступени прямоугольной формы, и паяный шов 2. Указанное паяное соединение имеет низкую прочность при испытании на растяжение из-за недостаточной площади спая. Задачей полезной модели является повышение прочности стыкового паяного соединения. Поставленная задача достигается тем, что в конструкции стыкового паяного соединения, содержащей соединяемые детали, стык которых выполнен в виде ступени прямоугольной формы, и паяный шов, согласно полезной модели, плоскости ступени выполнены наклонными по отношению к оси паяного соединения. Выполнение плоскостей ступени наклонными по отношению к оси паяного соединения увеличивает площадь спая, что способствует повышению прочности паяного соединения в целом. Сущность полезной модели поясняется чертежом, на котором показана заявляемая конструкции стыкового паяного соединения. Конструкция стыкового паяного соединения содержит соединяемые детали 1 и 2, паяный шов 3. При этом торцовые поверхности деталей 1 и 2 выполнены в виде ступени прямоугольной формы, а плоскости ступени наклонены под угломк оси паяного соединения. Заявляемая конструкция стыкового паяного соединения работает следующим образом. Рабочая нагрузка Р прикладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяный шов 3. Выполнение плоскостей ступени наклонными по отношению к оси паяного соединения увеличивает площадь спая, что способствует увеличению площади разрушения, а значит, и повышению прочности паяного соединения в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
