Конструкция паяного стыкового соединения

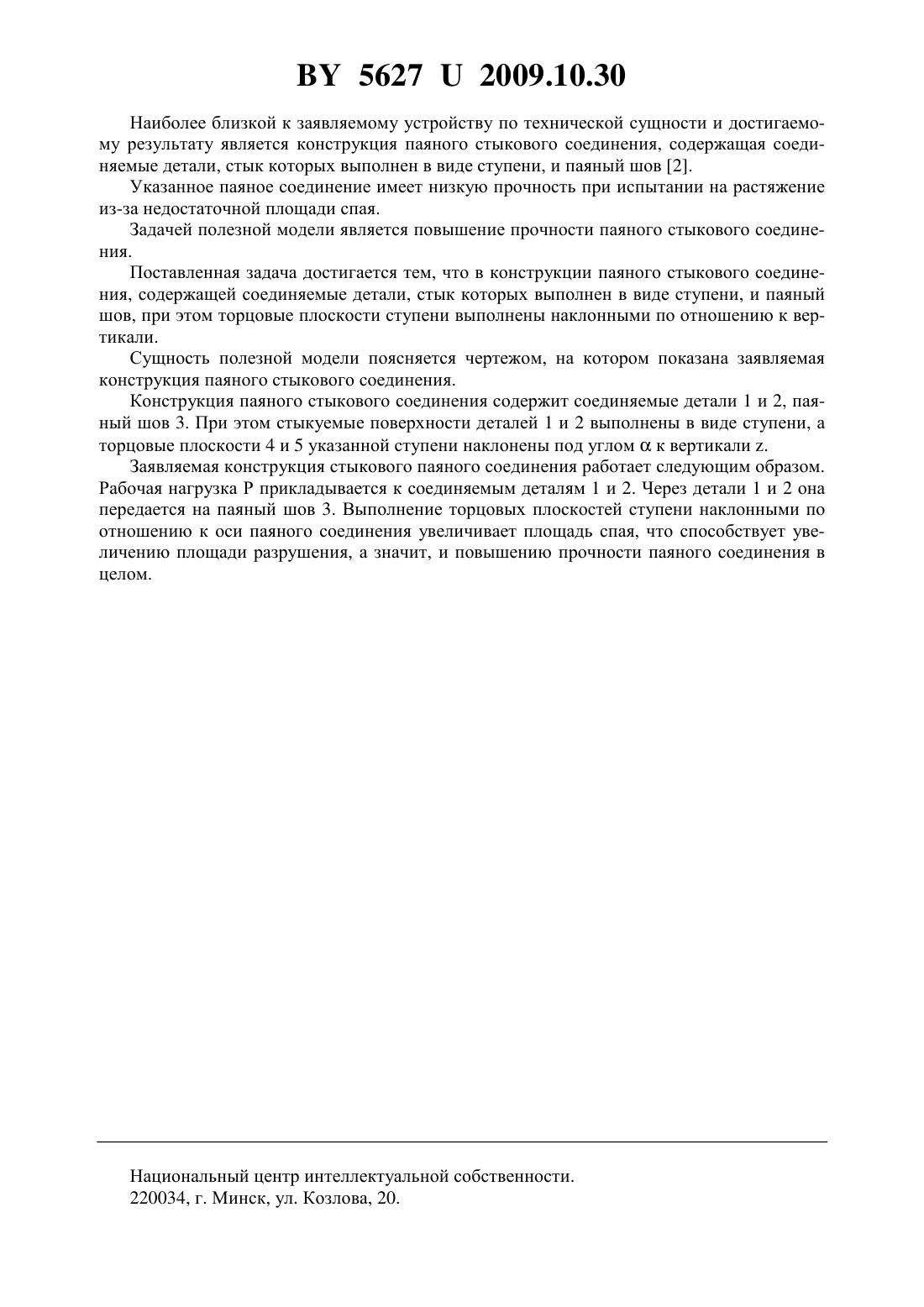

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ ПАЯНОГО СТЫКОВОГО СОЕДИНЕНИЯ(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Цумарев Юрий Алексеевич Непокойчицкий Анатолий Григорьевич Игнатов Борис Иванович Латун Татьяна Сергеевна Игнатова Екатерина Валентиновна(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Конструкция паяного стыкового соединения, содержащая соединяемые детали, стык которых выполнен в виде ступени, и паяный шов, отличающаяся тем, что торцовые плоскости ступени выполнены наклонными по отношению к вертикали. Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении, при производстве бытовой техники. Известна конструкция паяного стыкового соединения, содержащая соединяемые детали и паяный шов, расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая. 56272009.10.30 Наиболее близкой к заявляемому устройству по технической сущности и достигаемому результату является конструкция паяного стыкового соединения, содержащая соединяемые детали, стык которых выполнен в виде ступени, и паяный шов 2. Указанное паяное соединение имеет низкую прочность при испытании на растяжение из-за недостаточной площади спая. Задачей полезной модели является повышение прочности паяного стыкового соединения. Поставленная задача достигается тем, что в конструкции паяного стыкового соединения, содержащей соединяемые детали, стык которых выполнен в виде ступени, и паяный шов, при этом торцовые плоскости ступени выполнены наклонными по отношению к вертикали. Сущность полезной модели поясняется чертежом, на котором показана заявляемая конструкция паяного стыкового соединения. Конструкция паяного стыкового соединения содержит соединяемые детали 1 и 2, паяный шов 3. При этом стыкуемые поверхности деталей 1 и 2 выполнены в виде ступени, а торцовые плоскости 4 и 5 указанной ступени наклонены под угломк вертикали . Заявляемая конструкция стыкового паяного соединения работает следующим образом. Рабочая нагрузка Р прикладывается к соединяемым деталям 1 и 2. Через детали 1 и 2 она передается на паяный шов 3. Выполнение торцовых плоскостей ступени наклонными по отношению к оси паяного соединения увеличивает площадь спая, что способствует увеличению площади разрушения, а значит, и повышению прочности паяного соединения в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
