Мебельный крепёжный узел

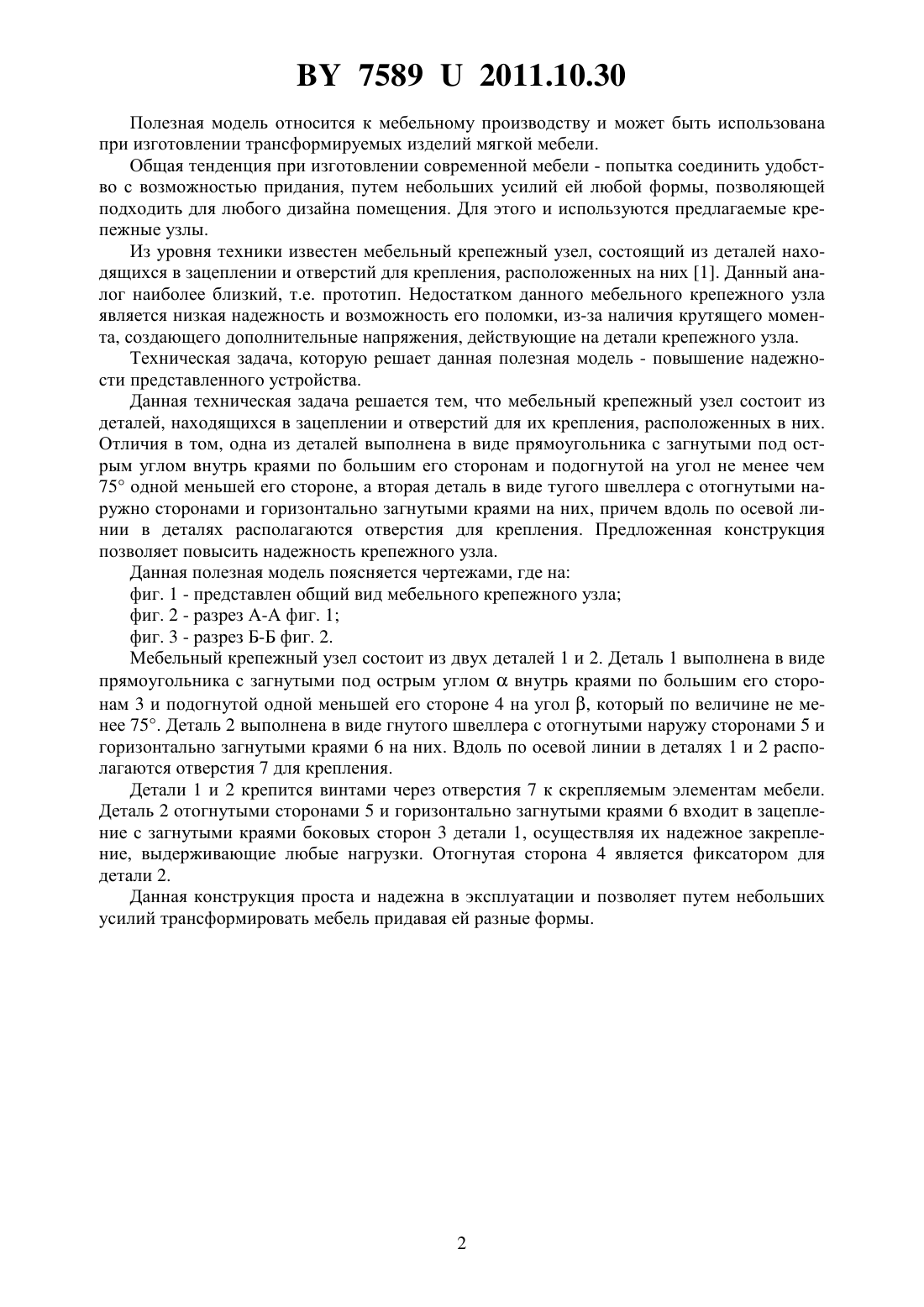

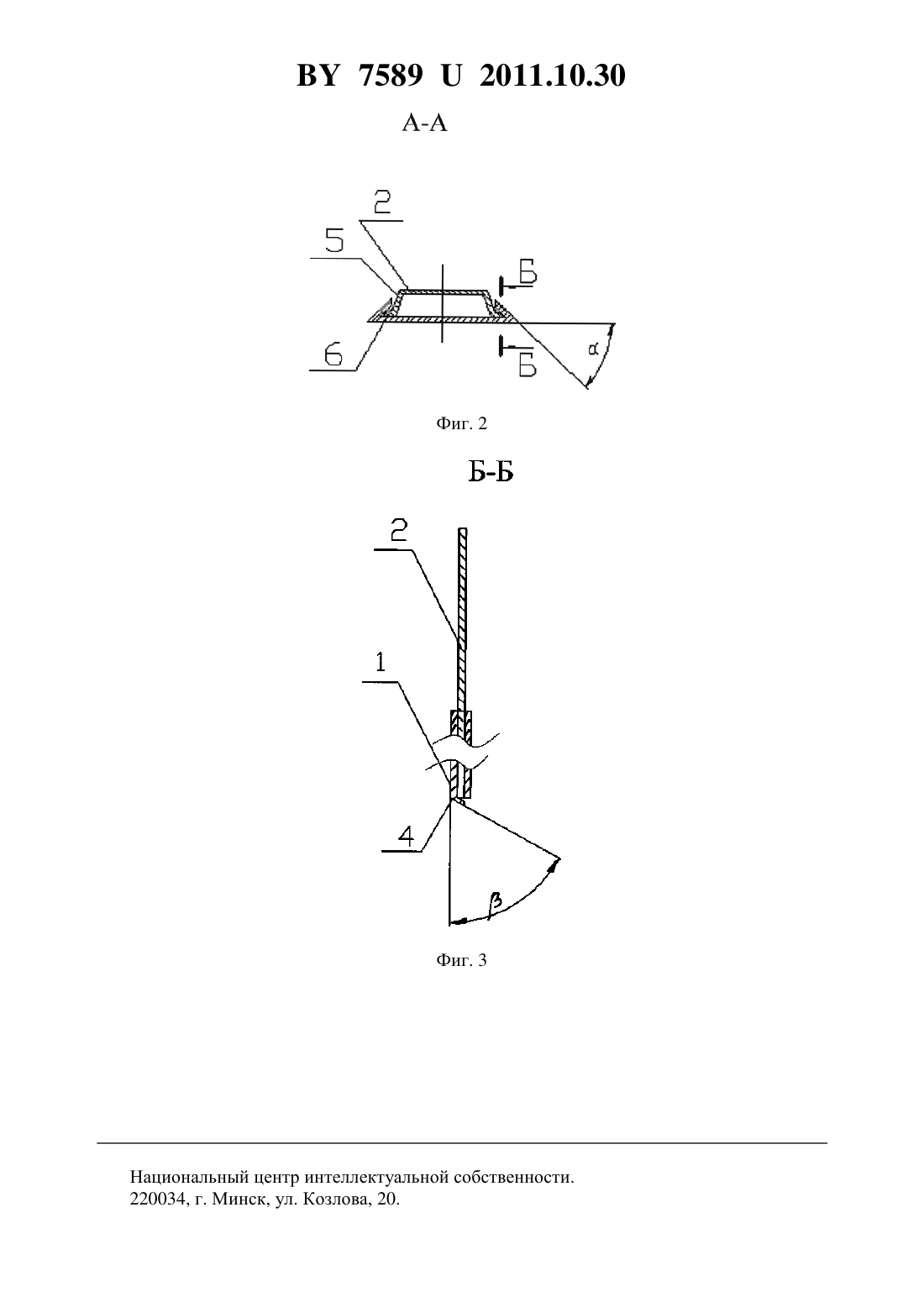

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Частное унитарное производственное предприятие Мебельная фабрика Лагуна(72) Авторы Заборонок Андрей Павлович Демянец Александр Александрович(73) Патентообладатель Частное унитарное производственное предприятие Мебельная фабрика Лагуна(57) Мебельный крепежный узел, состоящий из деталей, находящихся в зацеплении, и отверстий для их крепления, расположенных в них, отличающийся тем, что одна из деталей выполнена в виде прямоугольника с загнутыми под острым углом внутрь краями по большим его сторонам и подогнутой на угол не менее чем 75 одной меньшей его стороне,а вторая деталь в виде гнутого швеллера с отогнутыми наружно сторонами и горизонтально загнутыми краями на них, причем вдоль по осевой линии в деталях располагаются отверстия для крепления. 75892011.10.30 Полезная модель относится к мебельному производству и может быть использована при изготовлении трансформируемых изделий мягкой мебели. Общая тенденция при изготовлении современной мебели - попытка соединить удобство с возможностью придания, путем небольших усилий ей любой формы, позволяющей подходить для любого дизайна помещения. Для этого и используются предлагаемые крепежные узлы. Из уровня техники известен мебельный крепежный узел, состоящий из деталей находящихся в зацеплении и отверстий для крепления, расположенных на них 1. Данный аналог наиболее близкий, т.е. прототип. Недостатком данного мебельного крепежного узла является низкая надежность и возможность его поломки, из-за наличия крутящего момента, создающего дополнительные напряжения, действующие на детали крепежного узла. Техническая задача, которую решает данная полезная модель - повышение надежности представленного устройства. Данная техническая задача решается тем, что мебельный крепежный узел состоит из деталей, находящихся в зацеплении и отверстий для их крепления, расположенных в них. Отличия в том, одна из деталей выполнена в виде прямоугольника с загнутыми под острым углом внутрь краями по большим его сторонам и подогнутой на угол не менее чем 75 одной меньшей его стороне, а вторая деталь в виде тугого швеллера с отогнутыми наружно сторонами и горизонтально загнутыми краями на них, причем вдоль по осевой линии в деталях располагаются отверстия для крепления. Предложенная конструкция позволяет повысить надежность крепежного узла. Данная полезная модель поясняется чертежами, где на фиг. 1 - представлен общий вид мебельного крепежного узла фиг. 2 - разрез А-А фиг. 1 фиг. 3 - разрез Б-Б фиг. 2. Мебельный крепежный узел состоит из двух деталей 1 и 2. Деталь 1 выполнена в виде прямоугольника с загнутыми под острым угломвнутрь краями по большим его сторонам 3 и подогнутой одной меньшей его стороне 4 на угол , который по величине не менее 75. Деталь 2 выполнена в виде гнутого швеллера с отогнутыми наружу сторонами 5 и горизонтально загнутыми краями 6 на них. Вдоль по осевой линии в деталях 1 и 2 располагаются отверстия 7 для крепления. Детали 1 и 2 крепится винтами через отверстия 7 к скрепляемым элементам мебели. Деталь 2 отогнутыми сторонами 5 и горизонтально загнутыми краями 6 входит в зацепление с загнутыми краями боковых сторон 3 детали 1, осуществляя их надежное закрепление, выдерживающие любые нагрузки. Отогнутая сторона 4 является фиксатором для детали 2. Данная конструкция проста и надежна в эксплуатации и позволяет путем небольших усилий трансформировать мебель придавая ей разные формы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
