Установка для ультразвуковой очистки деталей доильного оборудования

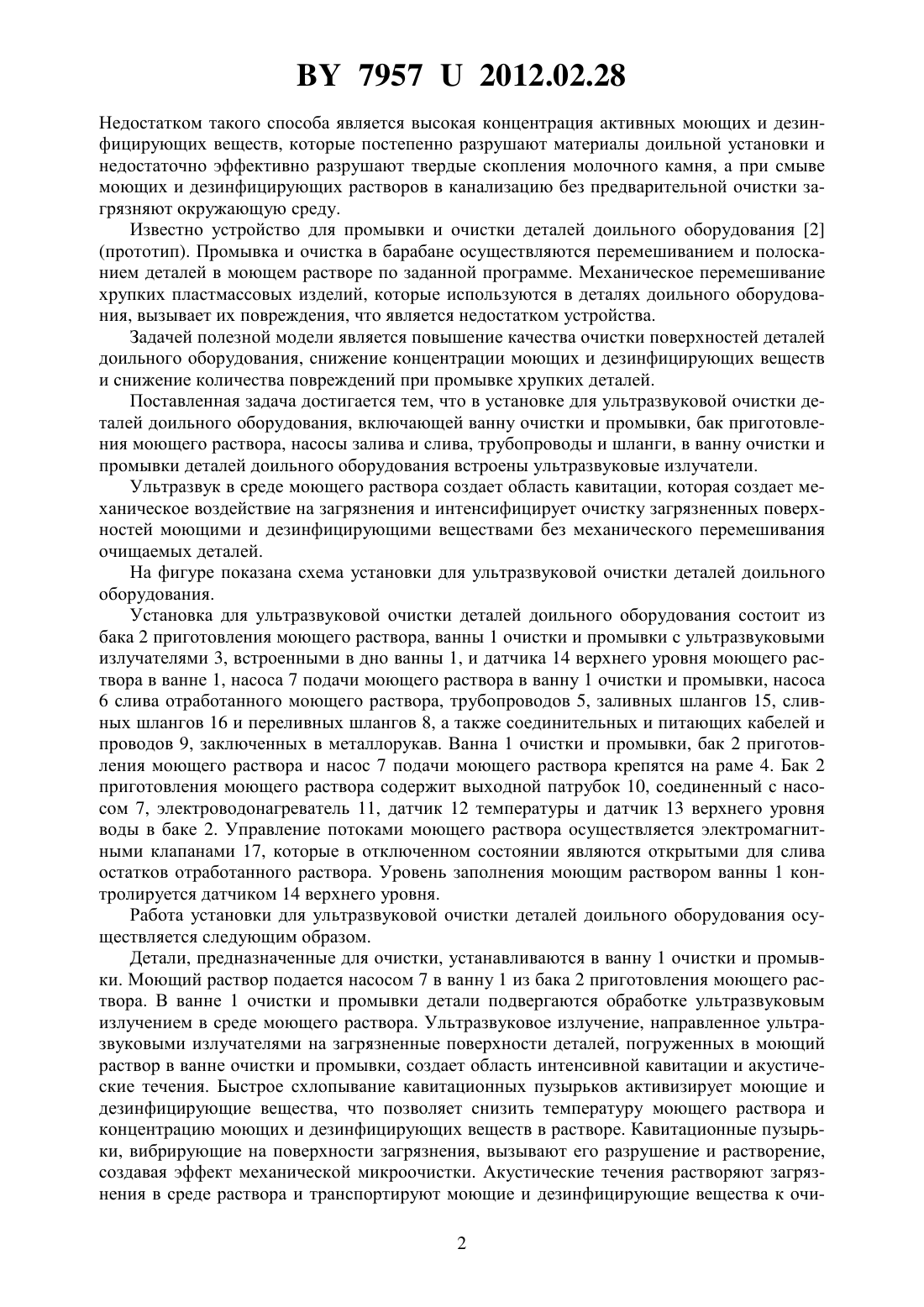

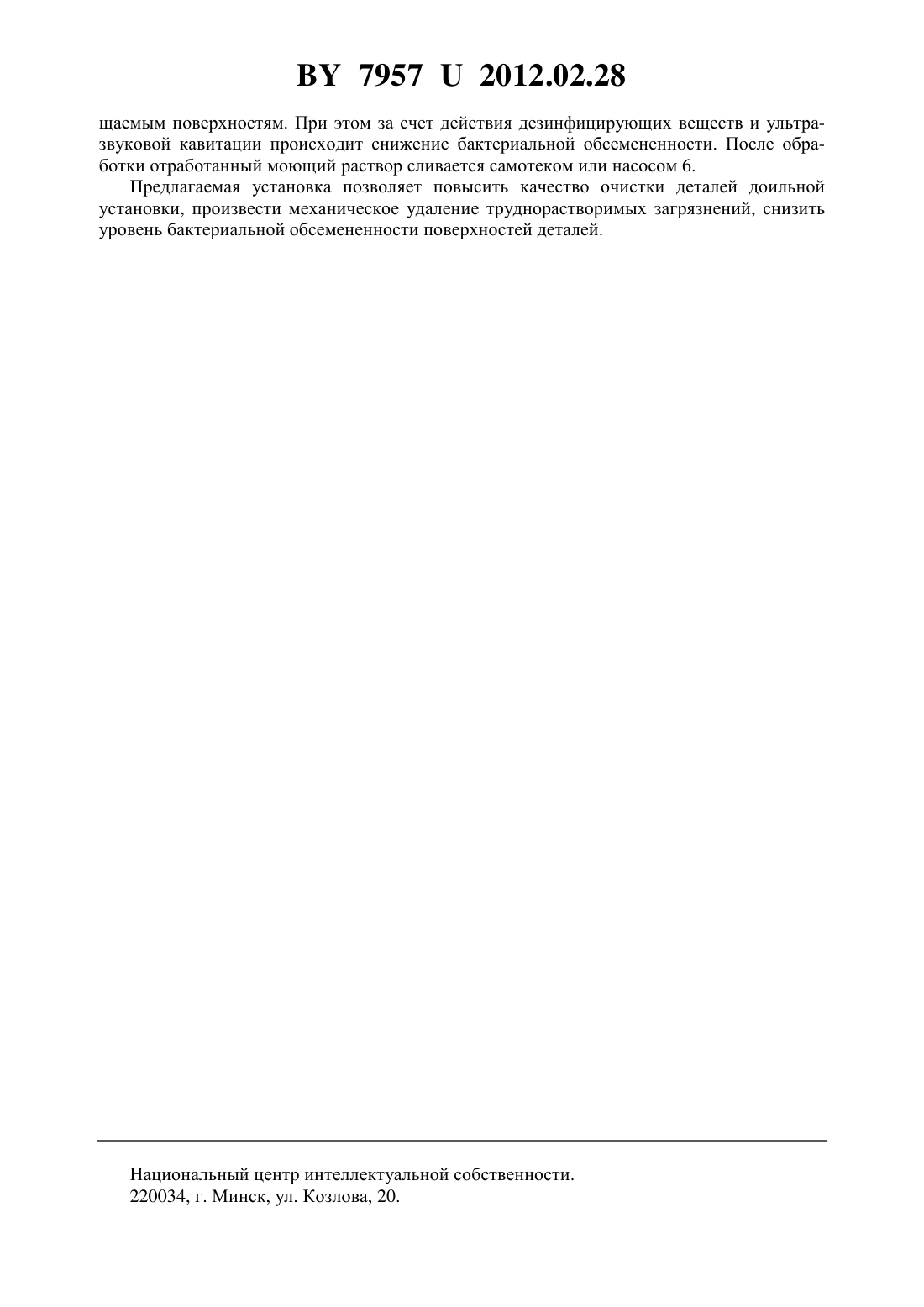

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ УЛЬТРАЗВУКОВОЙ ОЧИСТКИ ДЕТАЛЕЙ ДОИЛЬНОГО ОБОРУДОВАНИЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Зимницкий Дмитрий Валентинович Кузьмич Василий Васильевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Установка для ультразвуковой очистки деталей доильного оборудования, включающая ванну очистки и промывки, бак приготовления моющего раствора, насосы залива и слива, трубопроводы и шланги, отличающаяся тем, что ультразвуковые излучатели встроены в ванну очистки и промывки деталей доильного оборудования. Полезная модель относится к устройствам мойки и очистки молочных загрязнений доильных аппаратов с применением ультразвукового воздействия. Известно устройство для промывки и очистки доильных установок 1. Промывка и очистка осуществляются теплой водой с моющими и дезинфицирующими веществами. 79572012.02.28 Недостатком такого способа является высокая концентрация активных моющих и дезинфицирующих веществ, которые постепенно разрушают материалы доильной установки и недостаточно эффективно разрушают твердые скопления молочного камня, а при смыве моющих и дезинфицирующих растворов в канализацию без предварительной очистки загрязняют окружающую среду. Известно устройство для промывки и очистки деталей доильного оборудования 2(прототип). Промывка и очистка в барабане осуществляются перемешиванием и полосканием деталей в моющем растворе по заданной программе. Механическое перемешивание хрупких пластмассовых изделий, которые используются в деталях доильного оборудования, вызывает их повреждения, что является недостатком устройства. Задачей полезной модели является повышение качества очистки поверхностей деталей доильного оборудования, снижение концентрации моющих и дезинфицирующих веществ и снижение количества повреждений при промывке хрупких деталей. Поставленная задача достигается тем, что в установке для ультразвуковой очистки деталей доильного оборудования, включающей ванну очистки и промывки, бак приготовления моющего раствора, насосы залива и слива, трубопроводы и шланги, в ванну очистки и промывки деталей доильного оборудования встроены ультразвуковые излучатели. Ультразвук в среде моющего раствора создает область кавитации, которая создает механическое воздействие на загрязнения и интенсифицирует очистку загрязненных поверхностей моющими и дезинфицирующими веществами без механического перемешивания очищаемых деталей. На фигуре показана схема установки для ультразвуковой очистки деталей доильного оборудования. Установка для ультразвуковой очистки деталей доильного оборудования состоит из бака 2 приготовления моющего раствора, ванны 1 очистки и промывки с ультразвуковыми излучателями 3, встроенными в дно ванны 1, и датчика 14 верхнего уровня моющего раствора в ванне 1, насоса 7 подачи моющего раствора в ванну 1 очистки и промывки, насоса 6 слива отработанного моющего раствора, трубопроводов 5, заливных шлангов 15, сливных шлангов 16 и переливных шлангов 8, а также соединительных и питающих кабелей и проводов 9, заключенных в металлорукав. Ванна 1 очистки и промывки, бак 2 приготовления моющего раствора и насос 7 подачи моющего раствора крепятся на раме 4. Бак 2 приготовления моющего раствора содержит выходной патрубок 10, соединенный с насосом 7, электроводонагреватель 11, датчик 12 температуры и датчик 13 верхнего уровня воды в баке 2. Управление потоками моющего раствора осуществляется электромагнитными клапанами 17, которые в отключенном состоянии являются открытыми для слива остатков отработанного раствора. Уровень заполнения моющим раствором ванны 1 контролируется датчиком 14 верхнего уровня. Работа установки для ультразвуковой очистки деталей доильного оборудования осуществляется следующим образом. Детали, предназначенные для очистки, устанавливаются в ванну 1 очистки и промывки. Моющий раствор подается насосом 7 в ванну 1 из бака 2 приготовления моющего раствора. В ванне 1 очистки и промывки детали подвергаются обработке ультразвуковым излучением в среде моющего раствора. Ультразвуковое излучение, направленное ультразвуковыми излучателями на загрязненные поверхности деталей, погруженных в моющий раствор в ванне очистки и промывки, создает область интенсивной кавитации и акустические течения. Быстрое схлопывание кавитационных пузырьков активизирует моющие и дезинфицирующие вещества, что позволяет снизить температуру моющего раствора и концентрацию моющих и дезинфицирующих веществ в растворе. Кавитационные пузырьки, вибрирующие на поверхности загрязнения, вызывают его разрушение и растворение,создавая эффект механической микроочистки. Акустические течения растворяют загрязнения в среде раствора и транспортируют моющие и дезинфицирующие вещества к очи 2 79572012.02.28 щаемым поверхностям. При этом за счет действия дезинфицирующих веществ и ультразвуковой кавитации происходит снижение бактериальной обсемененности. После обработки отработанный моющий раствор сливается самотеком или насосом 6. Предлагаемая установка позволяет повысить качество очистки деталей доильной установки, произвести механическое удаление труднорастворимых загрязнений, снизить уровень бактериальной обсемененности поверхностей деталей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
