Вибрационный стенд

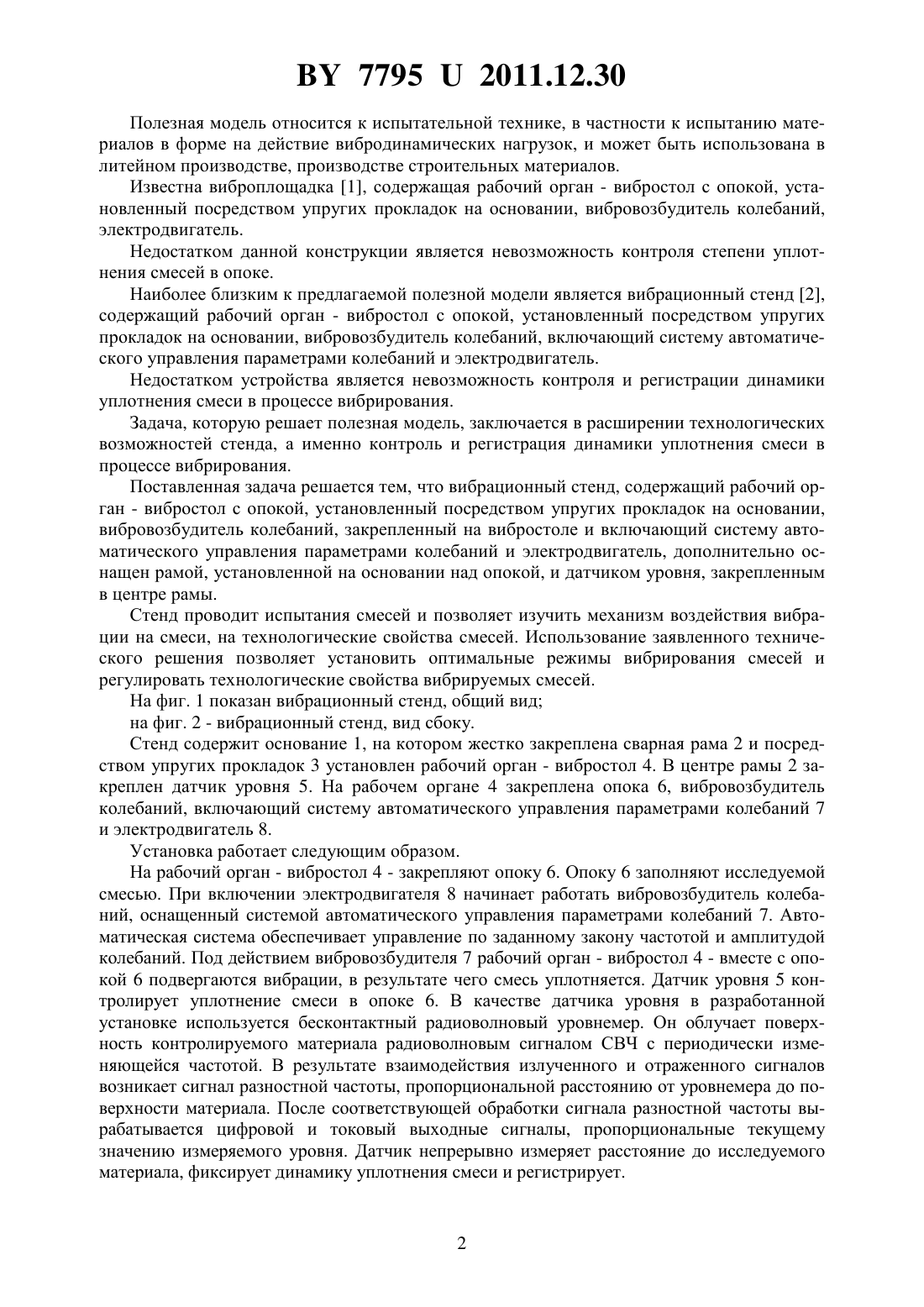

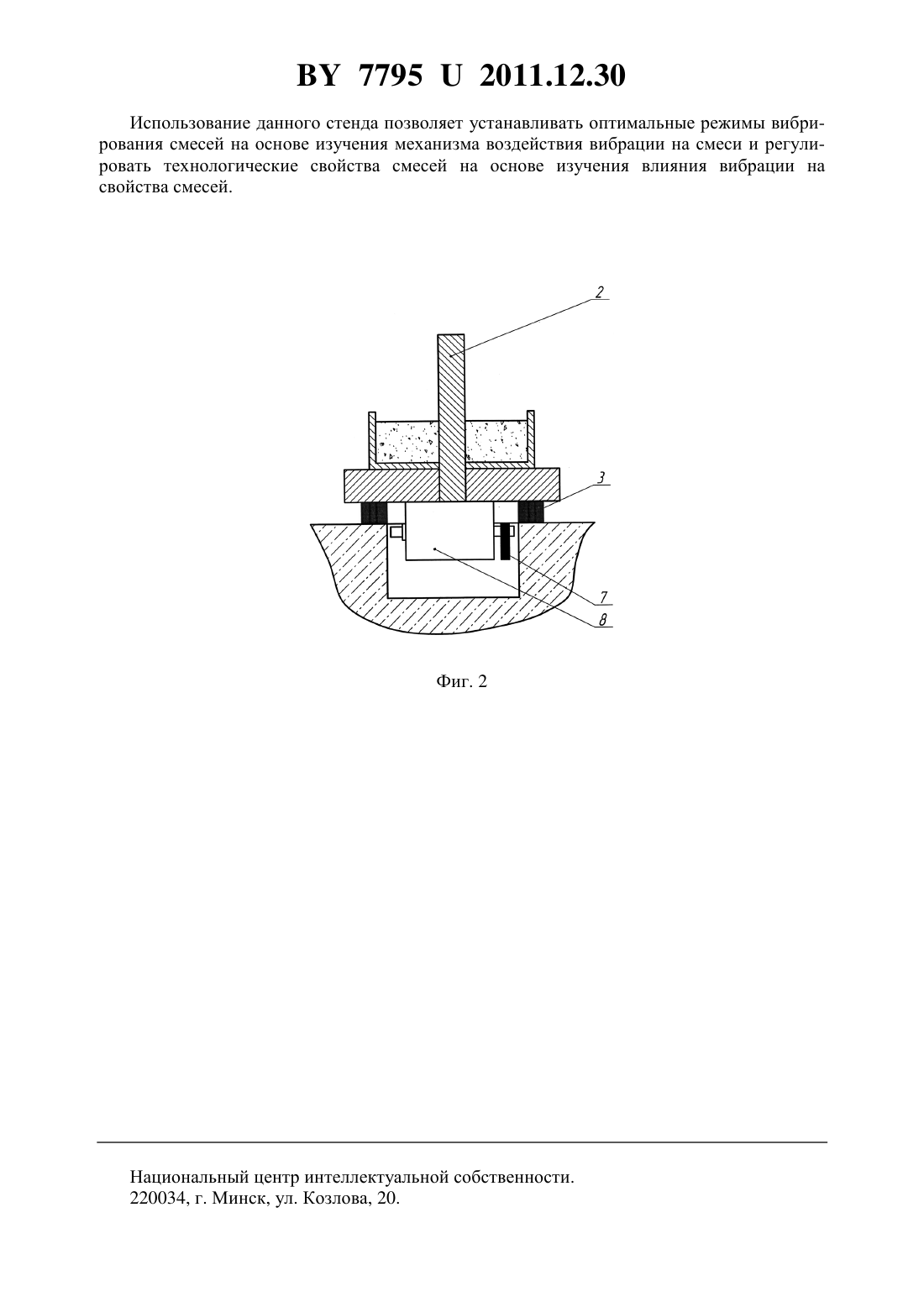

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гомельский государственный технический университет имени П.О. Сухого(72) Авторы Карпенко Валерий Михайлович Филипенко Евгения Владимировна Самарай Валерий Петрович(73) Патентообладатель Учреждение образования Гомельский государственный технический университет имени П.О. Сухого(57) Вибрационный стенд, содержащий рабочий орган - вибростол с опокой, установленный посредством упругих прокладок на основании, вибровозбудитель колебаний, закрепленный на вибростоле и включающий систему автоматического управления параметрами колебаний и электродвигатель, отличающийся тем, что оснащен рамой, установленной на основании над опокой, с закрепленным в центре рамы датчиком уровня. 77952011.12.30 Полезная модель относится к испытательной технике, в частности к испытанию материалов в форме на действие вибродинамических нагрузок, и может быть использована в литейном производстве, производстве строительных материалов. Известна виброплощадка 1, содержащая рабочий орган - вибростол с опокой, установленный посредством упругих прокладок на основании, вибровозбудитель колебаний,электродвигатель. Недостатком данной конструкции является невозможность контроля степени уплотнения смесей в опоке. Наиболее близким к предлагаемой полезной модели является вибрационный стенд 2,содержащий рабочий орган - вибростол с опокой, установленный посредством упругих прокладок на основании, вибровозбудитель колебаний, включающий систему автоматического управления параметрами колебаний и электродвигатель. Недостатком устройства является невозможность контроля и регистрации динамики уплотнения смеси в процессе вибрирования. Задача, которую решает полезная модель, заключается в расширении технологических возможностей стенда, а именно контроль и регистрация динамики уплотнения смеси в процессе вибрирования. Поставленная задача решается тем, что вибрационный стенд, содержащий рабочий орган - вибростол с опокой, установленный посредством упругих прокладок на основании,вибровозбудитель колебаний, закрепленный на вибростоле и включающий систему автоматического управления параметрами колебаний и электродвигатель, дополнительно оснащен рамой, установленной на основании над опокой, и датчиком уровня, закрепленным в центре рамы. Стенд проводит испытания смесей и позволяет изучить механизм воздействия вибрации на смеси, на технологические свойства смесей. Использование заявленного технического решения позволяет установить оптимальные режимы вибрирования смесей и регулировать технологические свойства вибрируемых смесей. На фиг. 1 показан вибрационный стенд, общий вид на фиг. 2 - вибрационный стенд, вид сбоку. Стенд содержит основание 1, на котором жестко закреплена сварная рама 2 и посредством упругих прокладок 3 установлен рабочий орган - вибростол 4. В центре рамы 2 закреплен датчик уровня 5. На рабочем органе 4 закреплена опока 6, вибровозбудитель колебаний, включающий систему автоматического управления параметрами колебаний 7 и электродвигатель 8. Установка работает следующим образом. На рабочий орган - вибростол 4 - закрепляют опоку 6. Опоку 6 заполняют исследуемой смесью. При включении электродвигателя 8 начинает работать вибровозбудитель колебаний, оснащенный системой автоматического управления параметрами колебаний 7. Автоматическая система обеспечивает управление по заданному закону частотой и амплитудой колебаний. Под действием вибровозбудителя 7 рабочий орган - вибростол 4 - вместе с опокой 6 подвергаются вибрации, в результате чего смесь уплотняется. Датчик уровня 5 контролирует уплотнение смеси в опоке 6. В качестве датчика уровня в разработанной установке используется бесконтактный радиоволновый уровнемер. Он облучает поверхность контролируемого материала радиоволновым сигналом СВЧ с периодически изменяющейся частотой. В результате взаимодействия излученного и отраженного сигналов возникает сигнал разностной частоты, пропорциональной расстоянию от уровнемера до поверхности материала. После соответствующей обработки сигнала разностной частоты вырабатывается цифровой и токовый выходные сигналы, пропорциональные текущему значению измеряемого уровня. Датчик непрерывно измеряет расстояние до исследуемого материала, фиксирует динамику уплотнения смеси и регистрирует. 77952011.12.30 Использование данного стенда позволяет устанавливать оптимальные режимы вибрирования смесей на основе изучения механизма воздействия вибрации на смеси и регулировать технологические свойства смесей на основе изучения влияния вибрации на свойства смесей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
