Установка для вспучивания ячеистобетонных смесей

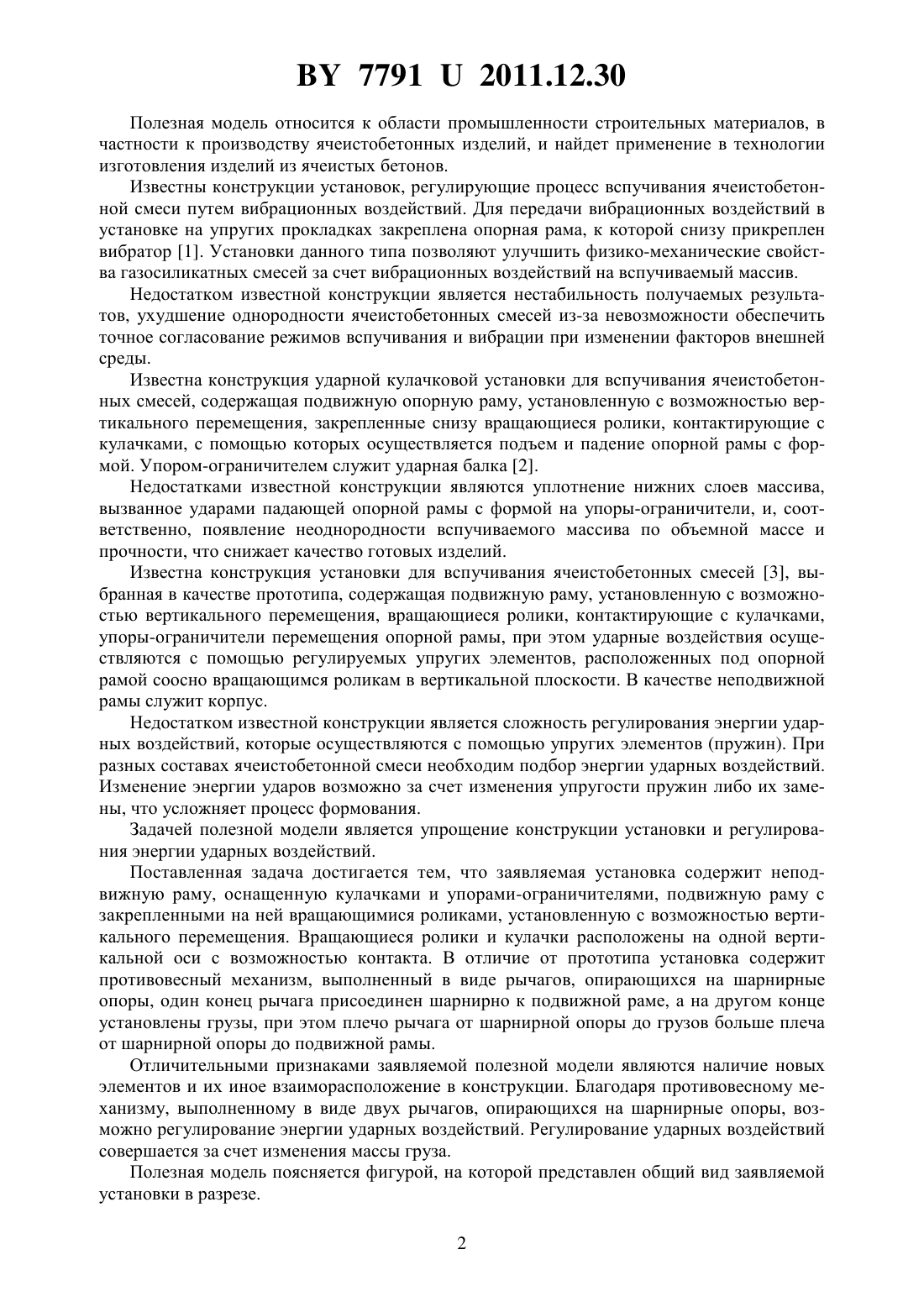

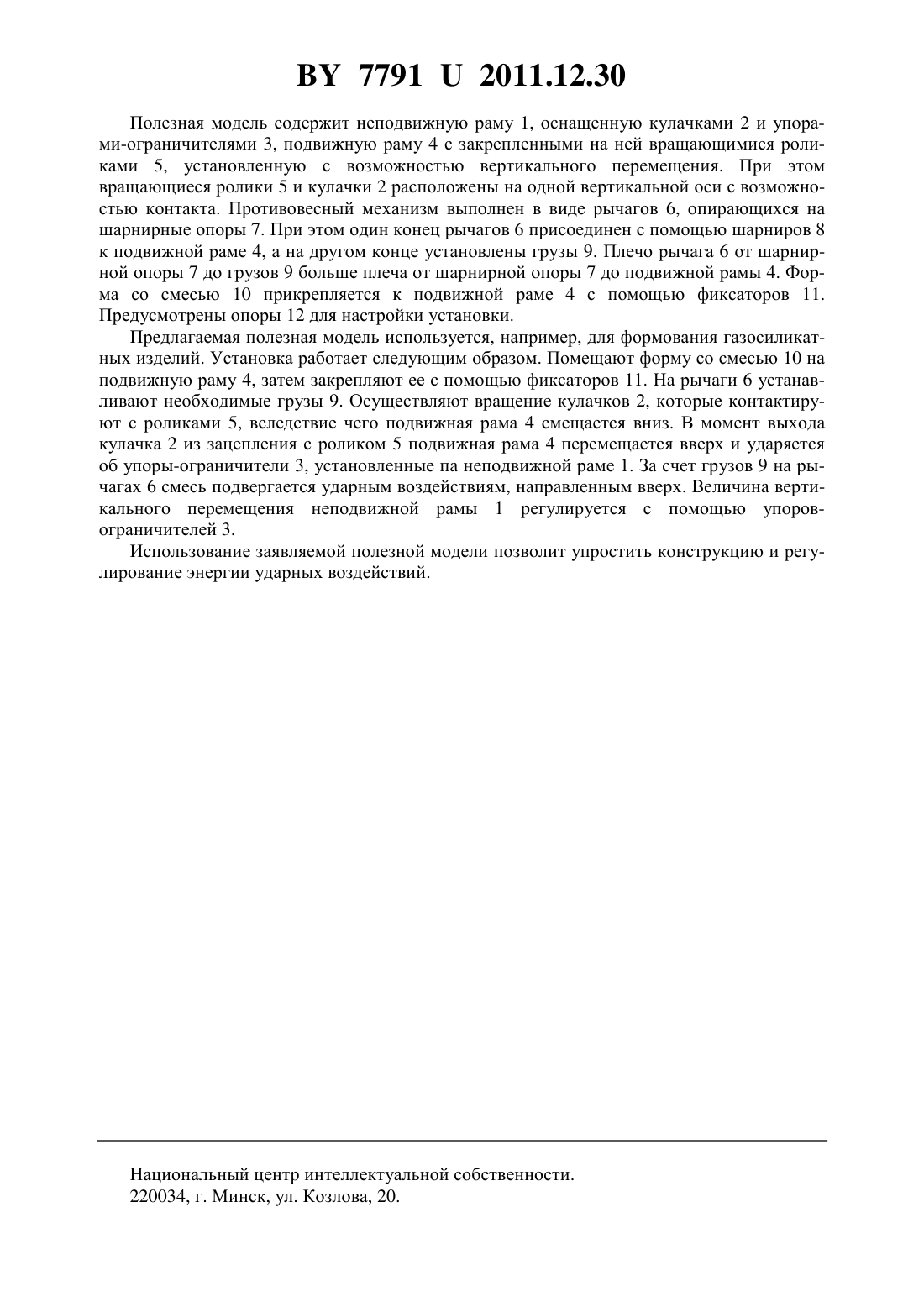

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ВСПУЧИВАНИЯ ЯЧЕИСТОБЕТОННЫХ СМЕСЕЙ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Бозылев Василий Васильевич Рядчиков Евгений Владимирович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Установка для вспучивания ячеистобетонных смесей, содержащая неподвижную раму,оснащенную кулачками и упорами-ограничителями, подвижную раму с закрепленными на ней вращающимися роликами, установленную с возможностью вертикального перемещения, при этом вращающиеся ролики и кулачки расположены на одной вертикальной оси с возможностью контакта, отличающаяся тем, что она содержит противовесный механизм,выполненный в виде рычагов, опирающихся на шарнирные опоры, один конец рычага присоединен шарнирно к подвижной раме, а на другом конце установлены грузы, при этом плечо рычага от шарнирной опоры до грузов больше плеча от шарнирной опоры до подвижной рамы.(56) 1. Хигерович М.И., Левин С.Н. Изготовление силикатных газобетонных изделий методом вибровспучивания // Строительные материалы. - 1961. -9. - С. 34-37. Электронный ресурс. - Режим доступа ////327/37 - Дата доступа 25.09.08. 2. Ударно-вибрационная технология уплотнения бетонных смесей / Б.В.Гусев и др М. Стройиздат, 1982. - . 11. 3. Установка для вспучивания ячеистобетонных смесей Пат. 5298 Респ. Беларусь на полезную модель / В.В.Бозылев, .В.Рядчиков, Д.Н.Шабанов заявитель Полоц. гос. ун-т.20080861 заявл. 20.11.2008 опубл. // Афцыйны бюл. / Нац. цэнтр нтэлектуал. уласнасц. - 2009. -3 (68). - С. 202. 77912011.12.30 Полезная модель относится к области промышленности строительных материалов, в частности к производству ячеистобетонных изделий, и найдет применение в технологии изготовления изделий из ячеистых бетонов. Известны конструкции установок, регулирующие процесс вспучивания ячеистобетонной смеси путем вибрационных воздействий. Для передачи вибрационных воздействий в установке на упругих прокладках закреплена опорная рама, к которой снизу прикреплен вибратор 1. Установки данного типа позволяют улучшить физико-механические свойства газосиликатных смесей за счет вибрационных воздействий на вспучиваемый массив. Недостатком известной конструкции является нестабильность получаемых результатов, ухудшение однородности ячеистобетонных смесей из-за невозможности обеспечить точное согласование режимов вспучивания и вибрации при изменении факторов внешней среды. Известна конструкция ударной кулачковой установки для вспучивания ячеистобетонных смесей, содержащая подвижную опорную раму, установленную с возможностью вертикального перемещения, закрепленные снизу вращающиеся ролики, контактирующие с кулачками, с помощью которых осуществляется подъем и падение опорной рамы с формой. Упором-ограничителем служит ударная балка 2. Недостатками известной конструкции являются уплотнение нижних слоев массива,вызванное ударами падающей опорной рамы с формой на упоры-ограничители, и, соответственно, появление неоднородности вспучиваемого массива по объемной массе и прочности, что снижает качество готовых изделий. Известна конструкция установки для вспучивания ячеистобетонных смесей 3, выбранная в качестве прототипа, содержащая подвижную раму, установленную с возможностью вертикального перемещения, вращающиеся ролики, контактирующие с кулачками,упоры-ограничители перемещения опорной рамы, при этом ударные воздействия осуществляются с помощью регулируемых упругих элементов, расположенных под опорной рамой соосно вращающимся роликам в вертикальной плоскости. В качестве неподвижной рамы служит корпус. Недостатком известной конструкции является сложность регулирования энергии ударных воздействий, которые осуществляются с помощью упругих элементов (пружин). При разных составах ячеистобетонной смеси необходим подбор энергии ударных воздействий. Изменение энергии ударов возможно за счет изменения упругости пружин либо их замены, что усложняет процесс формования. Задачей полезной модели является упрощение конструкции установки и регулирования энергии ударных воздействий. Поставленная задача достигается тем, что заявляемая установка содержит неподвижную раму, оснащенную кулачками и упорами-ограничителями, подвижную раму с закрепленными на ней вращающимися роликами, установленную с возможностью вертикального перемещения. Вращающиеся ролики и кулачки расположены на одной вертикальной оси с возможностью контакта. В отличие от прототипа установка содержит противовесный механизм, выполненный в виде рычагов, опирающихся на шарнирные опоры, один конец рычага присоединен шарнирно к подвижной раме, а на другом конце установлены грузы, при этом плечо рычага от шарнирной опоры до грузов больше плеча от шарнирной опоры до подвижной рамы. Отличительными признаками заявляемой полезной модели являются наличие новых элементов и их иное взаиморасположение в конструкции. Благодаря противовесному механизму, выполненному в виде двух рычагов, опирающихся на шарнирные опоры, возможно регулирование энергии ударных воздействий. Регулирование ударных воздействий совершается за счет изменения массы груза. Полезная модель поясняется фигурой, на которой представлен общий вид заявляемой установки в разрезе. 2 77912011.12.30 Полезная модель содержит неподвижную раму 1, оснащенную кулачками 2 и упорами-ограничителями 3, подвижную раму 4 с закрепленными на ней вращающимися роликами 5, установленную с возможностью вертикального перемещения. При этом вращающиеся ролики 5 и кулачки 2 расположены на одной вертикальной оси с возможностью контакта. Противовесный механизм выполнен в виде рычагов 6, опирающихся на шарнирные опоры 7. При этом один конец рычагов 6 присоединен с помощью шарниров 8 к подвижной раме 4, а на другом конце установлены грузы 9. Плечо рычага 6 от шарнирной опоры 7 до грузов 9 больше плеча от шарнирной опоры 7 до подвижной рамы 4. Форма со смесью 10 прикрепляется к подвижной раме 4 с помощью фиксаторов 11. Предусмотрены опоры 12 для настройки установки. Предлагаемая полезная модель используется, например, для формования газосиликатных изделий. Установка работает следующим образом. Помещают форму со смесью 10 на подвижную раму 4, затем закрепляют ее с помощью фиксаторов 11. На рычаги 6 устанавливают необходимые грузы 9. Осуществляют вращение кулачков 2, которые контактируют с роликами 5, вследствие чего подвижная рама 4 смещается вниз. В момент выхода кулачка 2 из зацепления с роликом 5 подвижная рама 4 перемещается вверх и ударяется об упоры-ограничители 3, установленные па неподвижной раме 1. За счет грузов 9 на рычагах 6 смесь подвергается ударным воздействиям, направленным вверх. Величина вертикального перемещения неподвижной рамы 1 регулируется с помощью упоровограничителей 3. Использование заявляемой полезной модели позволит упростить конструкцию и регулирование энергии ударных воздействий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
