Установка для вспучивания ячеистобетонных смесей

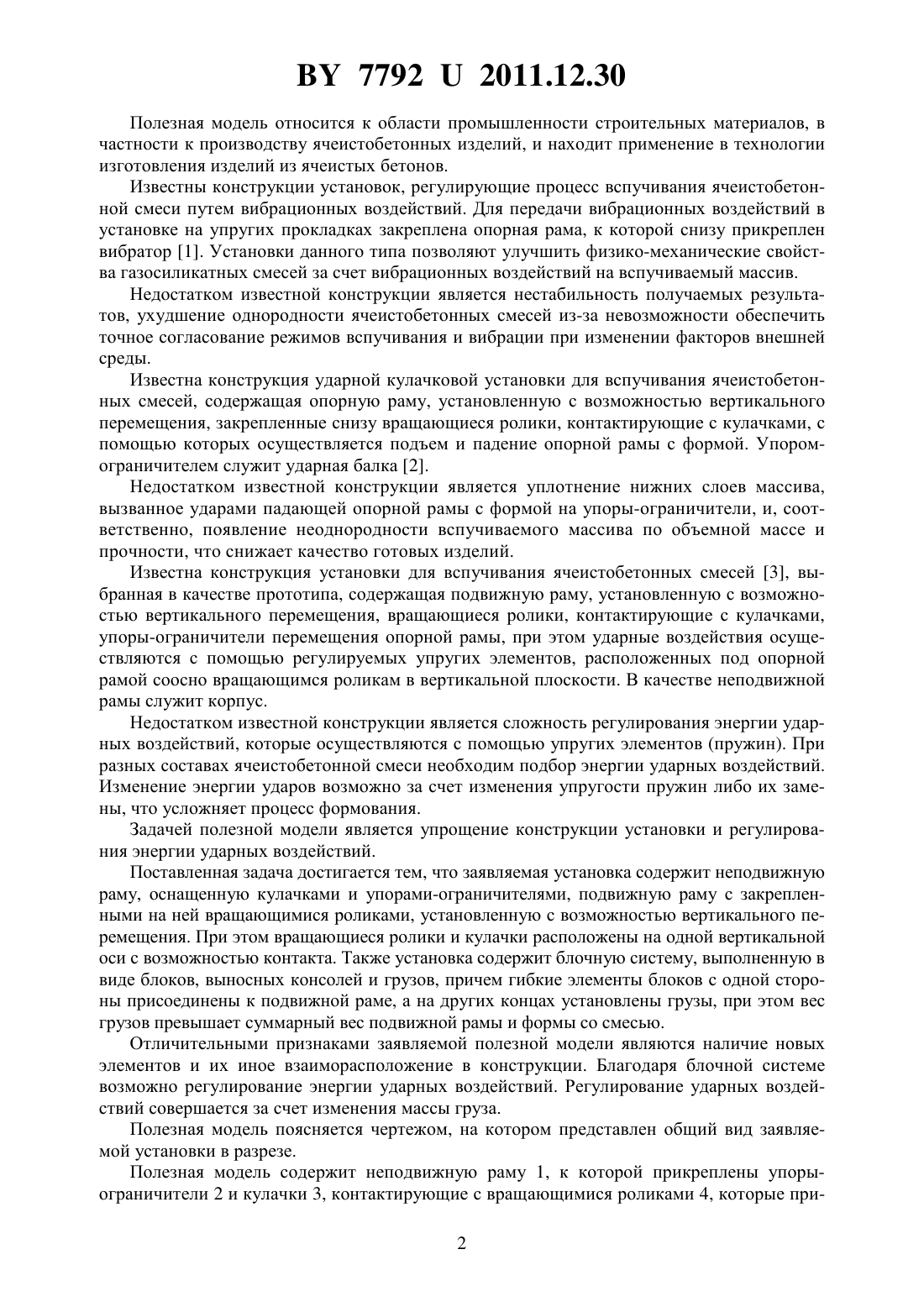

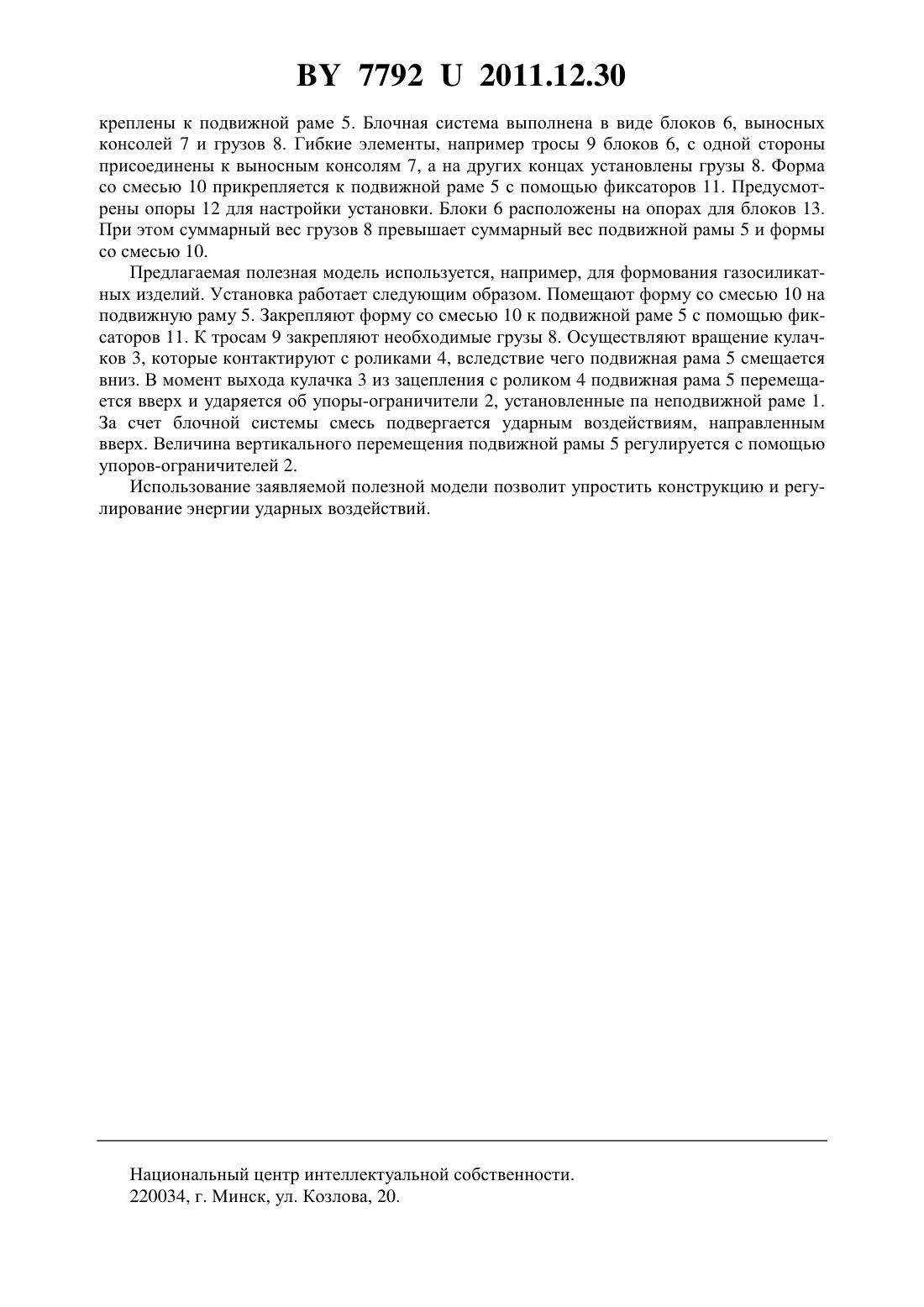

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ВСПУЧИВАНИЯ ЯЧЕИСТОБЕТОННЫХ СМЕСЕЙ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Бозылев Василий Васильевич Рядчиков Евгений Владимирович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Установка для вспучивания ячеистобетонных смесей, содержащая неподвижную раму,оснащенную кулачками и упорами-ограничителями, подвижную раму с закрепленными на ней вращающимися роликами, установленную с возможностью вертикального перемещения, при этом вращающиеся ролики и кулачки расположены на одной вертикальной оси с возможностью контакта, отличающаяся тем, что она содержит блочную систему, выполненную в виде блоков, выносных консолей, присоединенных к подвижной раме, и грузов,причем гибкие элементы блоков с одной стороны присоединены к выносным консолям, а на других концах установлены грузы, при этом суммарный вес грузов превышает суммарный вес подвижной рамы и формы со смесью.(56) 1. Хигерович М.И., Левин С.Н. Изготовление силикатных газобетонных изделий методом вибровспучивания // Строительные материалы. - 1961. -9. - С. 34 - 37. 2. Гусев Б.В. и др. Ударно-вибрационная технология уплотнения бетонных смесей. М. Стройиздат, 1982.- С.11. 3. Патент РБ на полезную модель 5298, 2009. 77922011.12.30 Полезная модель относится к области промышленности строительных материалов, в частности к производству ячеистобетонных изделий, и находит применение в технологии изготовления изделий из ячеистых бетонов. Известны конструкции установок, регулирующие процесс вспучивания ячеистобетонной смеси путем вибрационных воздействий. Для передачи вибрационных воздействий в установке на упругих прокладках закреплена опорная рама, к которой снизу прикреплен вибратор 1. Установки данного типа позволяют улучшить физико-механические свойства газосиликатных смесей за счет вибрационных воздействий на вспучиваемый массив. Недостатком известной конструкции является нестабильность получаемых результатов, ухудшение однородности ячеистобетонных смесей из-за невозможности обеспечить точное согласование режимов вспучивания и вибрации при изменении факторов внешней среды. Известна конструкция ударной кулачковой установки для вспучивания ячеистобетонных смесей, содержащая опорную раму, установленную с возможностью вертикального перемещения, закрепленные снизу вращающиеся ролики, контактирующие с кулачками, с помощью которых осуществляется подъем и падение опорной рамы с формой. Упоромограничителем служит ударная балка 2. Недостатком известной конструкции является уплотнение нижних слоев массива,вызванное ударами падающей опорной рамы с формой на упоры-ограничители, и, соответственно, появление неоднородности вспучиваемого массива по объемной массе и прочности, что снижает качество готовых изделий. Известна конструкция установки для вспучивания ячеистобетонных смесей 3, выбранная в качестве прототипа, содержащая подвижную раму, установленную с возможностью вертикального перемещения, вращающиеся ролики, контактирующие с кулачками,упоры-ограничители перемещения опорной рамы, при этом ударные воздействия осуществляются с помощью регулируемых упругих элементов, расположенных под опорной рамой соосно вращающимся роликам в вертикальной плоскости. В качестве неподвижной рамы служит корпус. Недостатком известной конструкции является сложность регулирования энергии ударных воздействий, которые осуществляются с помощью упругих элементов (пружин). При разных составах ячеистобетонной смеси необходим подбор энергии ударных воздействий. Изменение энергии ударов возможно за счет изменения упругости пружин либо их замены, что усложняет процесс формования. Задачей полезной модели является упрощение конструкции установки и регулирования энергии ударных воздействий. Поставленная задача достигается тем, что заявляемая установка содержит неподвижную раму, оснащенную кулачками и упорами-ограничителями, подвижную раму с закрепленными на ней вращающимися роликами, установленную с возможностью вертикального перемещения. При этом вращающиеся ролики и кулачки расположены на одной вертикальной оси с возможностью контакта. Также установка содержит блочную систему, выполненную в виде блоков, выносных консолей и грузов, причем гибкие элементы блоков с одной стороны присоединены к подвижной раме, а на других концах установлены грузы, при этом вес грузов превышает суммарный вес подвижной рамы и формы со смесью. Отличительными признаками заявляемой полезной модели являются наличие новых элементов и их иное взаиморасположение в конструкции. Благодаря блочной системе возможно регулирование энергии ударных воздействий. Регулирование ударных воздействий совершается за счет изменения массы груза. Полезная модель поясняется чертежом, на котором представлен общий вид заявляемой установки в разрезе. Полезная модель содержит неподвижную раму 1, к которой прикреплены упорыограничители 2 и кулачки 3, контактирующие с вращающимися роликами 4, которые при 2 77922011.12.30 креплены к подвижной раме 5. Блочная система выполнена в виде блоков 6, выносных консолей 7 и грузов 8. Гибкие элементы, например тросы 9 блоков 6, с одной стороны присоединены к выносным консолям 7, а на других концах установлены грузы 8. Форма со смесью 10 прикрепляется к подвижной раме 5 с помощью фиксаторов 11. Предусмотрены опоры 12 для настройки установки. Блоки 6 расположены на опорах для блоков 13. При этом суммарный вес грузов 8 превышает суммарный вес подвижной рамы 5 и формы со смесью 10. Предлагаемая полезная модель используется, например, для формования газосиликатных изделий. Установка работает следующим образом. Помещают форму со смесью 10 на подвижную раму 5. Закрепляют форму со смесью 10 к подвижной раме 5 с помощью фиксаторов 11. К тросам 9 закрепляют необходимые грузы 8. Осуществляют вращение кулачков 3, которые контактируют с роликами 4, вследствие чего подвижная рама 5 смещается вниз. В момент выхода кулачка 3 из зацепления с роликом 4 подвижная рама 5 перемещается вверх и ударяется об упоры-ограничители 2, установленные па неподвижной раме 1. За счет блочной системы смесь подвергается ударным воздействиям, направленным вверх. Величина вертикального перемещения подвижной рамы 5 регулируется с помощью упоров-ограничителей 2. Использование заявляемой полезной модели позволит упростить конструкцию и регулирование энергии ударных воздействий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
