Передвижная установка для приготовления растворных и бетонных смесей

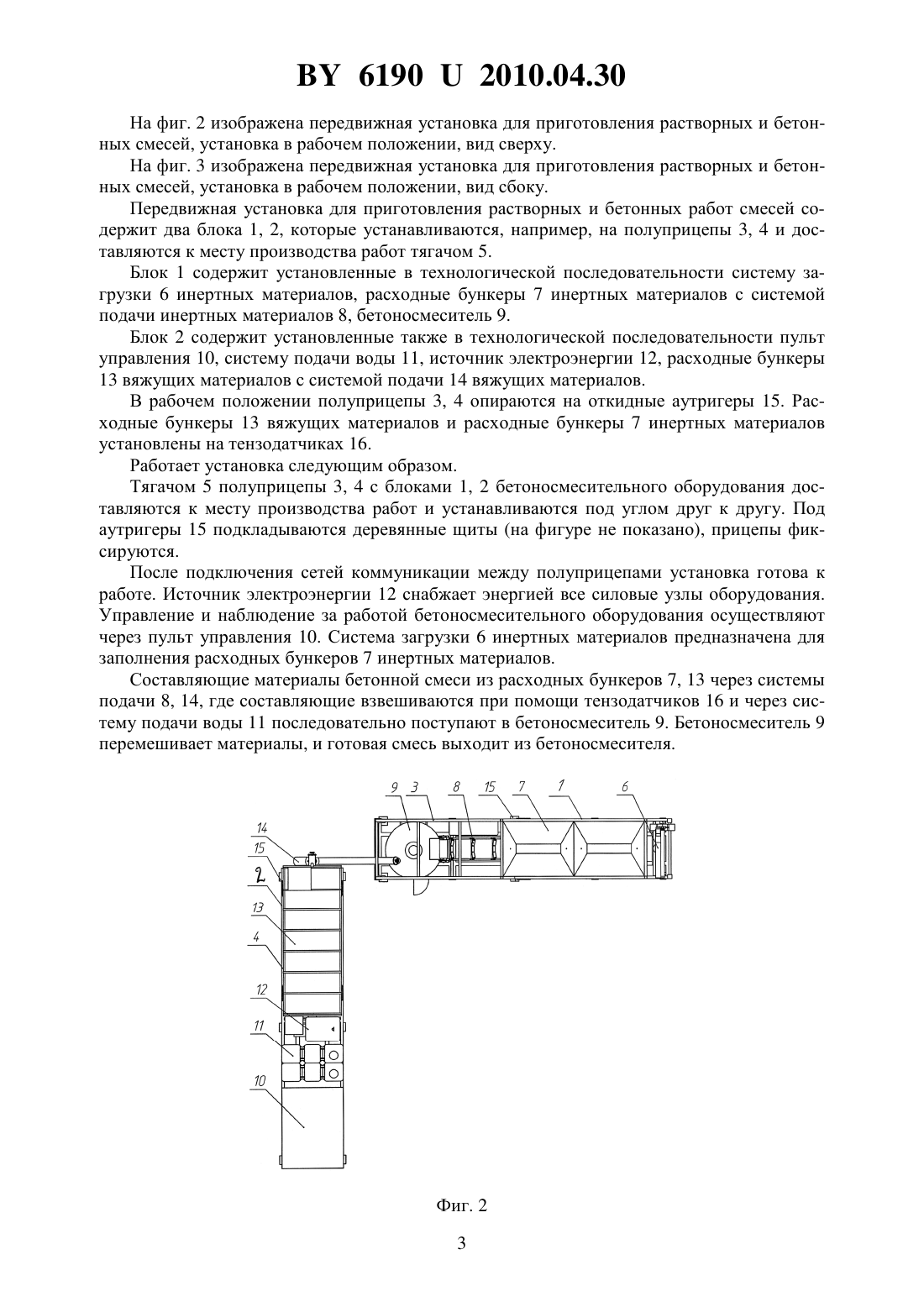

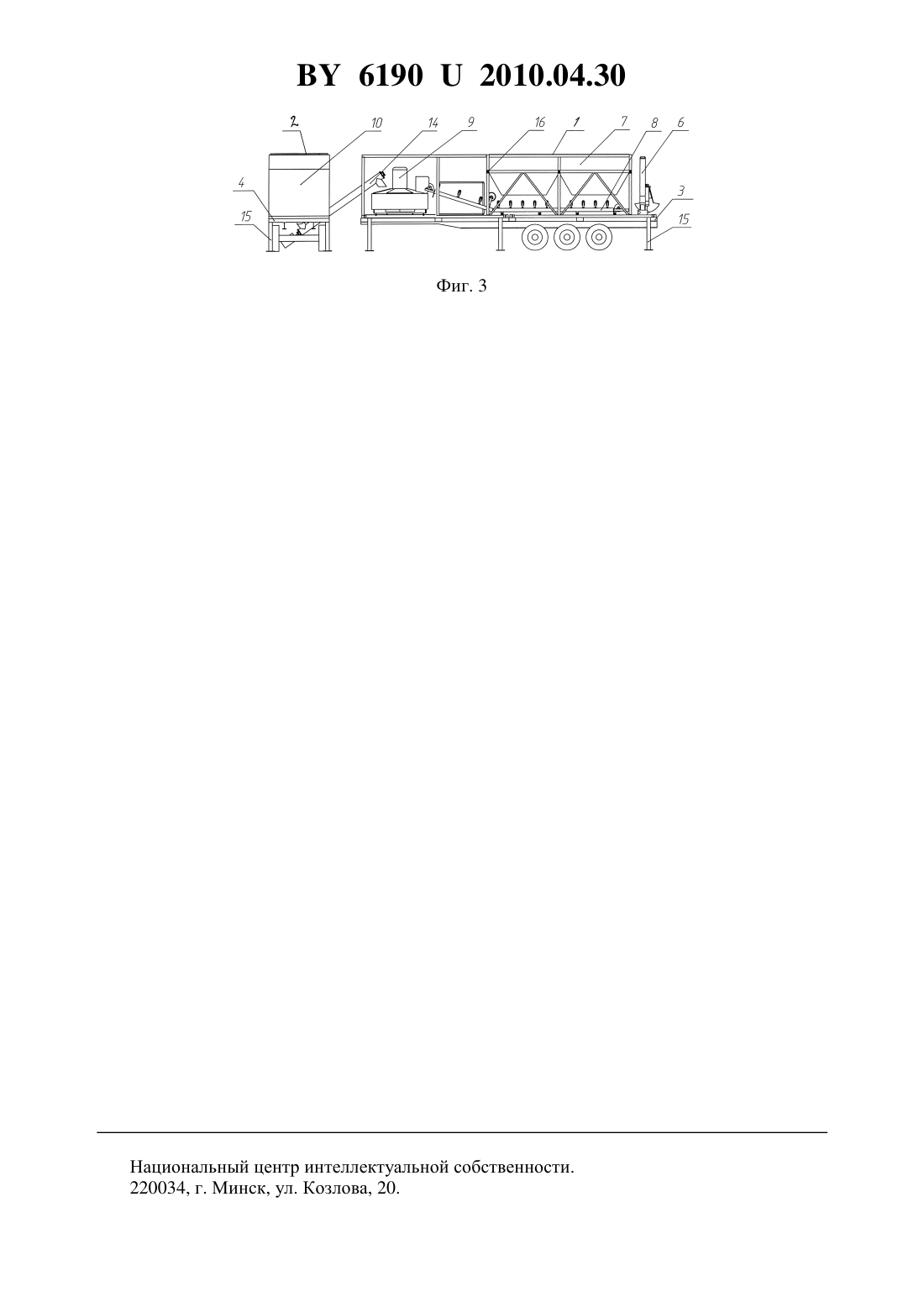

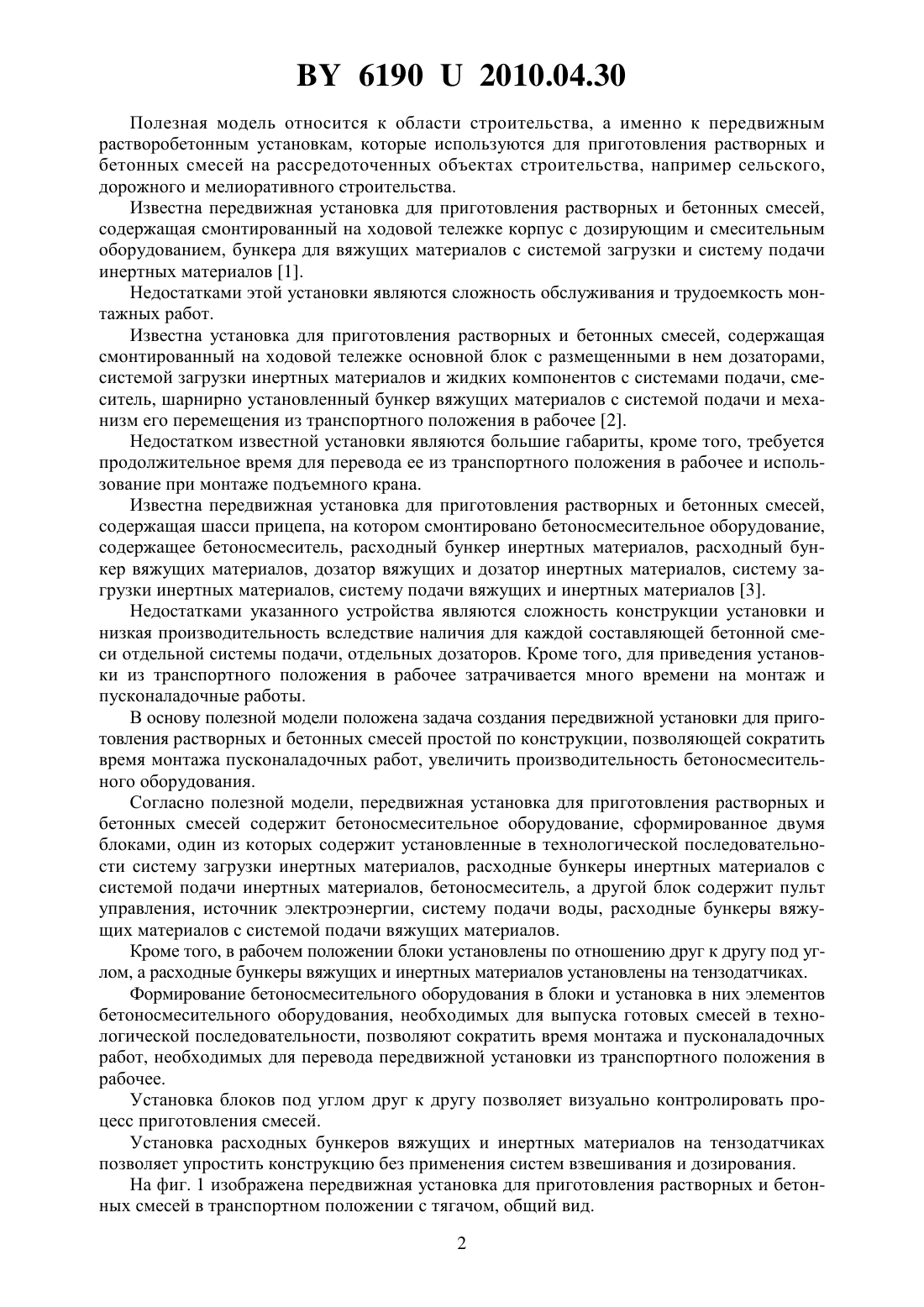

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕРЕДВИЖНАЯ УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ РАСТВОРНЫХ И БЕТОННЫХ СМЕСЕЙ(71) Заявитель Карпович Сергей Леонидович(72) Автор Карпович Сергей Леонидович(73) Патентообладатель Карпович Сергей Леонидович(57) 1. Передвижная установка для приготовления растворных и бетонных смесей, содержащая бетоносмесительное оборудование, отличающаяся тем, что бетоносмесительное оборудование сформировано двумя блоками, один из которых содержит установленные в технологической последовательности систему загрузки инертных материалов, расходные бункеры инертных материалов с системой подачи инертных материалов, бетоносмеситель, а другой блок содержит пульт управления, источник электроэнергии, систему подачи воды, расходные бункеры вяжущих материалов с системой подачи вяжущих материалов. 2. Передвижная установка для приготовления растворных и бетонных смесей по п. 1,отличающаяся тем, что в рабочем положении блоки установлены по отношению друг к другу под углом. 3. Передвижная установка для приготовления растворных и бетонных смесей по п. 1,отличающаяся тем, что расходные бункеры вяжущих и инертных материалов установлены на тензодатчиках. 61902010.04.30 Полезная модель относится к области строительства, а именно к передвижным растворобетонным установкам, которые используются для приготовления растворных и бетонных смесей на рассредоточенных объектах строительства, например сельского,дорожного и мелиоративного строительства. Известна передвижная установка для приготовления растворных и бетонных смесей,содержащая смонтированный на ходовой тележке корпус с дозирующим и смесительным оборудованием, бункера для вяжущих материалов с системой загрузки и систему подачи инертных материалов 1. Недостатками этой установки являются сложность обслуживания и трудоемкость монтажных работ. Известна установка для приготовления растворных и бетонных смесей, содержащая смонтированный на ходовой тележке основной блок с размещенными в нем дозаторами,системой загрузки инертных материалов и жидких компонентов с системами подачи, смеситель, шарнирно установленный бункер вяжущих материалов с системой подачи и механизм его перемещения из транспортного положения в рабочее 2. Недостатком известной установки являются большие габариты, кроме того, требуется продолжительное время для перевода ее из транспортного положения в рабочее и использование при монтаже подъемного крана. Известна передвижная установка для приготовления растворных и бетонных смесей,содержащая шасси прицепа, на котором смонтировано бетоносмесительное оборудование,содержащее бетоносмеситель, расходный бункер инертных материалов, расходный бункер вяжущих материалов, дозатор вяжущих и дозатор инертных материалов, систему загрузки инертных материалов, систему подачи вяжущих и инертных материалов 3. Недостатками указанного устройства являются сложность конструкции установки и низкая производительность вследствие наличия для каждой составляющей бетонной смеси отдельной системы подачи, отдельных дозаторов. Кроме того, для приведения установки из транспортного положения в рабочее затрачивается много времени на монтаж и пусконаладочные работы. В основу полезной модели положена задача создания передвижной установки для приготовления растворных и бетонных смесей простой по конструкции, позволяющей сократить время монтажа пусконаладочных работ, увеличить производительность бетоносмесительного оборудования. Согласно полезной модели, передвижная установка для приготовления растворных и бетонных смесей содержит бетоносмесительное оборудование, сформированное двумя блоками, один из которых содержит установленные в технологической последовательности систему загрузки инертных материалов, расходные бункеры инертных материалов с системой подачи инертных материалов, бетоносмеситель, а другой блок содержит пульт управления, источник электроэнергии, систему подачи воды, расходные бункеры вяжущих материалов с системой подачи вяжущих материалов. Кроме того, в рабочем положении блоки установлены по отношению друг к другу под углом, а расходные бункеры вяжущих и инертных материалов установлены на тензодатчиках. Формирование бетоносмесительного оборудования в блоки и установка в них элементов бетоносмесительного оборудования, необходимых для выпуска готовых смесей в технологической последовательности, позволяют сократить время монтажа и пусконаладочных работ, необходимых для перевода передвижной установки из транспортного положения в рабочее. Установка блоков под углом друг к другу позволяет визуально контролировать процесс приготовления смесей. Установка расходных бункеров вяжущих и инертных материалов на тензодатчиках позволяет упростить конструкцию без применения систем взвешивания и дозирования. На фиг. 1 изображена передвижная установка для приготовления растворных и бетонных смесей в транспортном положении с тягачом, общий вид. 2 61902010.04.30 На фиг. 2 изображена передвижная установка для приготовления растворных и бетонных смесей, установка в рабочем положении, вид сверху. На фиг. 3 изображена передвижная установка для приготовления растворных и бетонных смесей, установка в рабочем положении, вид сбоку. Передвижная установка для приготовления растворных и бетонных работ смесей содержит два блока 1, 2, которые устанавливаются, например, на полуприцепы 3, 4 и доставляются к месту производства работ тягачом 5. Блок 1 содержит установленные в технологической последовательности систему загрузки 6 инертных материалов, расходные бункеры 7 инертных материалов с системой подачи инертных материалов 8, бетоносмеситель 9. Блок 2 содержит установленные также в технологической последовательности пульт управления 10, систему подачи воды 11, источник электроэнергии 12, расходные бункеры 13 вяжущих материалов с системой подачи 14 вяжущих материалов. В рабочем положении полуприцепы 3, 4 опираются на откидные аутригеры 15. Расходные бункеры 13 вяжущих материалов и расходные бункеры 7 инертных материалов установлены на тензодатчиках 16. Работает установка следующим образом. Тягачом 5 полуприцепы 3, 4 с блоками 1, 2 бетоносмесительного оборудования доставляются к месту производства работ и устанавливаются под углом друг к другу. Под аутригеры 15 подкладываются деревянные щиты (на фигуре не показано), прицепы фиксируются. После подключения сетей коммуникации между полуприцепами установка готова к работе. Источник электроэнергии 12 снабжает энергией все силовые узлы оборудования. Управление и наблюдение за работой бетоносмесительного оборудования осуществляют через пульт управления 10. Система загрузки 6 инертных материалов предназначена для заполнения расходных бункеров 7 инертных материалов. Составляющие материалы бетонной смеси из расходных бункеров 7, 13 через системы подачи 8, 14, где составляющие взвешиваются при помощи тензодатчиков 16 и через систему подачи воды 11 последовательно поступают в бетоносмеситель 9. Бетоносмеситель 9 перемешивает материалы, и готовая смесь выходит из бетоносмесителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
