Устройство измерения жесткости сосковой резины

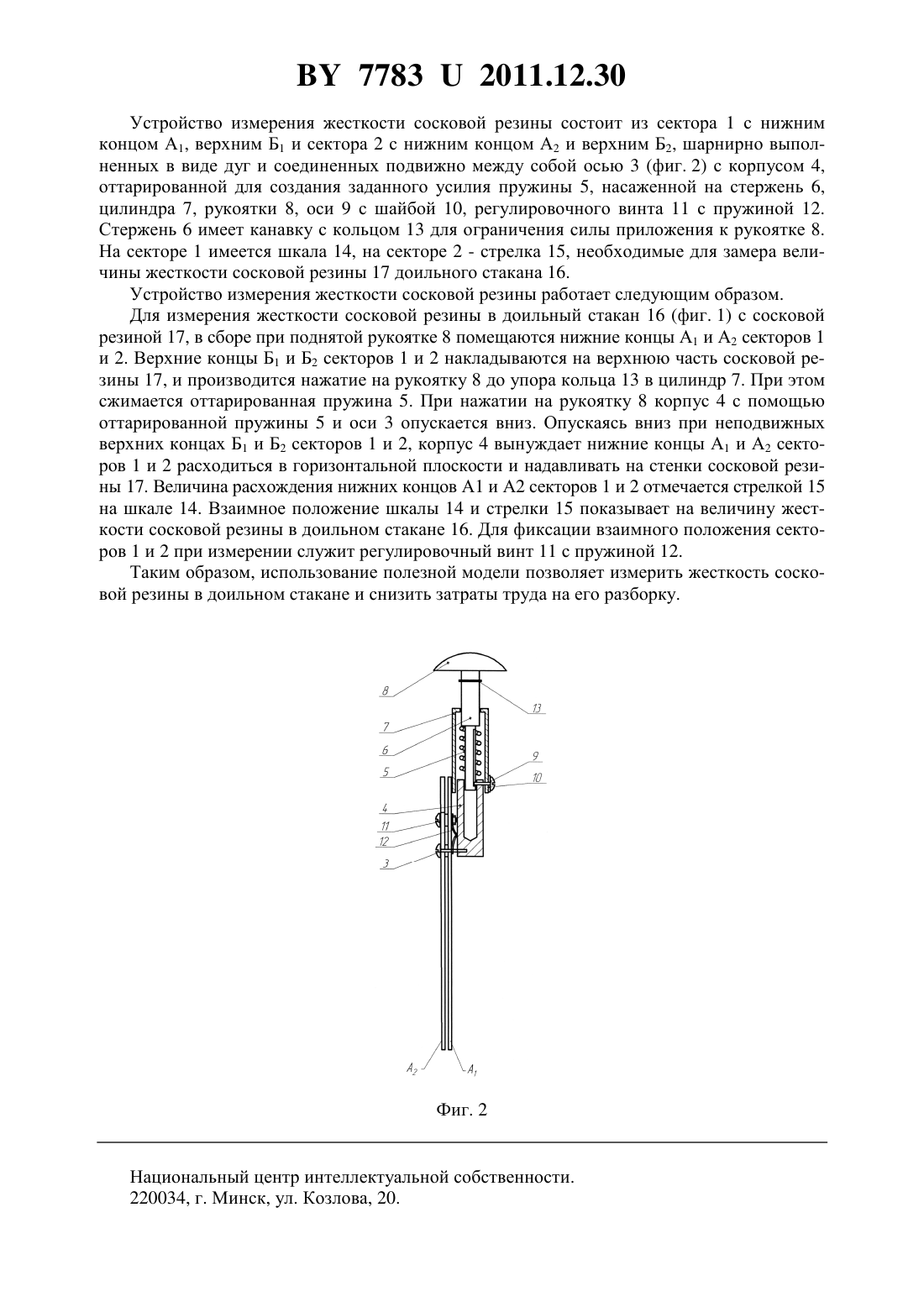

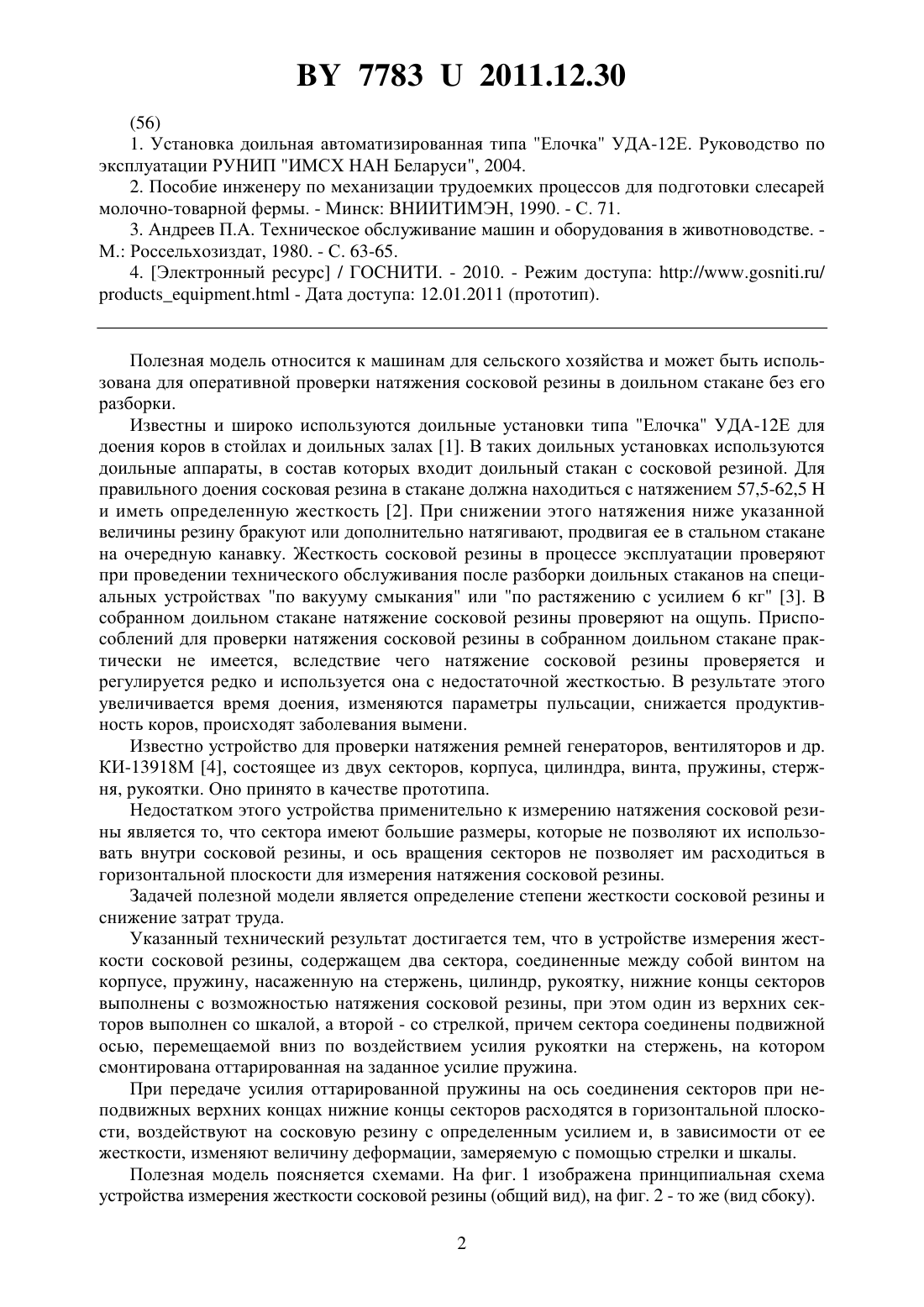

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ИЗМЕРЕНИЯ ЖЕСТКОСТИ СОСКОВОЙ РЕЗИНЫ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Антошук Сергей Анатольевич Сорокин Эдуард Петрович Бушейко Валерий Викторович Ступчик Ирина Александровна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство измерения жесткости сосковой резины, содержащее два сектора, соединенные между собой винтом на корпусе, пружину, насаженную на стержень, цилиндр, рукоятку, отличающееся тем, что нижние концы секторов выполнены с возможностью натяжения сосковой резины, при этом один из верхних секторов выполнен со шкалой, а второй - со стрелкой, причем сектора соединены подвижной осью, перемещаемой вниз под воздействием усилия рукоятки на стержень, на котором смонтирована оттарированная на заданное усилие пружина.(56) 1. Установка доильная автоматизированная типа Елочка УДА-12 Е. Руководство по эксплуатации РУНИП ИМСХ НАН Беларуси, 2004. 2. Пособие инженеру по механизации трудоемких процессов для подготовки слесарей молочно-товарной фермы. - Минск ВНИИТИМЭН, 1990. - С. 71. 3. Андреев П.А. Техническое обслуживание машин и оборудования в животноводстве. М. Россельхозиздат, 1980. - С. 63-65. 4. Электронный ресурс / ГОСНИТИ. - 2010. - Режим доступа ///. - Дата доступа 12.01.2011 (прототип). Полезная модель относится к машинам для сельского хозяйства и может быть использована для оперативной проверки натяжения сосковой резины в доильном стакане без его разборки. Известны и широко используются доильные установки типа Елочка УДА-12 Е для доения коров в стойлах и доильных залах 1. В таких доильных установках используются доильные аппараты, в состав которых входит доильный стакан с сосковой резиной. Для правильного доения сосковая резина в стакане должна находиться с натяжением 57,5-62,5 и иметь определенную жесткость 2. При снижении этого натяжения ниже указанной величины резину бракуют или дополнительно натягивают, продвигая ее в стальном стакане на очередную канавку. Жесткость сосковой резины в процессе эксплуатации проверяют при проведении технического обслуживания после разборки доильных стаканов на специальных устройствах по вакууму смыкания или по растяжению с усилием 6 кг 3. В собранном доильном стакане натяжение сосковой резины проверяют на ощупь. Приспособлений для проверки натяжения сосковой резины в собранном доильном стакане практически не имеется, вследствие чего натяжение сосковой резины проверяется и регулируется редко и используется она с недостаточной жесткостью. В результате этого увеличивается время доения, изменяются параметры пульсации, снижается продуктивность коров, происходят заболевания вымени. Известно устройство для проверки натяжения ремней генераторов, вентиляторов и др. КИ-13918 М 4, состоящее из двух секторов, корпуса, цилиндра, винта, пружины, стержня, рукоятки. Оно принято в качестве прототипа. Недостатком этого устройства применительно к измерению натяжения сосковой резины является то, что сектора имеют большие размеры, которые не позволяют их использовать внутри сосковой резины, и ось вращения секторов не позволяет им расходиться в горизонтальной плоскости для измерения натяжения сосковой резины. Задачей полезной модели является определение степени жесткости сосковой резины и снижение затрат труда. Указанный технический результат достигается тем, что в устройстве измерения жесткости сосковой резины, содержащем два сектора, соединенные между собой винтом на корпусе, пружину, насаженную на стержень, цилиндр, рукоятку, нижние концы секторов выполнены с возможностью натяжения сосковой резины, при этом один из верхних секторов выполнен со шкалой, а второй - со стрелкой, причем сектора соединены подвижной осью, перемещаемой вниз по воздействием усилия рукоятки на стержень, на котором смонтирована оттарированная на заданное усилие пружина. При передаче усилия оттарированной пружины на ось соединения секторов при неподвижных верхних концах нижние концы секторов расходятся в горизонтальной плоскости, воздействуют на сосковую резину с определенным усилием и, в зависимости от ее жесткости, изменяют величину деформации, замеряемую с помощью стрелки и шкалы. Полезная модель поясняется схемами. На фиг. 1 изображена принципиальная схема устройства измерения жесткости сосковой резины (общий вид), на фиг. 2 - то же (вид сбоку). 2 77832011.12.30 Устройство измерения жесткости сосковой резины состоит из сектора 1 с нижним концом А 1, верхним Б 1 и сектора 2 с нижним концом А 2 и верхним Б 2, шарнирно выполненных в виде дуг и соединенных подвижно между собой осью 3 (фиг. 2) с корпусом 4,оттарированной для создания заданного усилия пружины 5, насаженной на стержень 6,цилиндра 7, рукоятки 8, оси 9 с шайбой 10, регулировочного винта 11 с пружиной 12. Стержень 6 имеет канавку с кольцом 13 для ограничения силы приложения к рукоятке 8. На секторе 1 имеется шкала 14, на секторе 2 - стрелка 15, необходимые для замера величины жесткости сосковой резины 17 доильного стакана 16. Устройство измерения жесткости сосковой резины работает следующим образом. Для измерения жесткости сосковой резины в доильный стакан 16 (фиг. 1) с сосковой резиной 17, в сборе при поднятой рукоятке 8 помещаются нижние концы А 1 и А 2 секторов 1 и 2. Верхние концы Б 1 и Б 2 секторов 1 и 2 накладываются на верхнюю часть сосковой резины 17, и производится нажатие на рукоятку 8 до упора кольца 13 в цилиндр 7. При этом сжимается оттарированная пружина 5. При нажатии на рукоятку 8 корпус 4 с помощью оттарированной пружины 5 и оси 3 опускается вниз. Опускаясь вниз при неподвижных верхних концах Б 1 и Б 2 секторов 1 и 2, корпус 4 вынуждает нижние концы А 1 и А 2 секторов 1 и 2 расходиться в горизонтальной плоскости и надавливать на стенки сосковой резины 17. Величина расхождения нижних концов А 1 и А 2 секторов 1 и 2 отмечается стрелкой 15 на шкале 14. Взаимное положение шкалы 14 и стрелки 15 показывает на величину жесткости сосковой резины в доильном стакане 16. Для фиксации взаимного положения секторов 1 и 2 при измерении служит регулировочный винт 11 с пружиной 12. Таким образом, использование полезной модели позволяет измерить жесткость сосковой резины в доильном стакане и снизить затраты труда на его разборку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
